กล่องเทอร์มินอลบล็อคเหล็ก พร้อมฝาปิด

แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
ตู้พักสายไฟ สำหรับขัน สกรู ยึดฝา มี เทอร์มินอลบล็อค ให้เลือกมากมายตั้งแต่ 4 ถึง 40 ตำแหน่ง

· กล่องรีเลย์ พร้อมฝาเกลียว
· สามารถเลือกฝาได้ 2 รุ่น: "มีหน้าต่าง" และ "ไม่มีหน้าต่าง"
· ติดตั้งเทอร์มินอลบล็อคไว้แล้ว

· ตัวบอดี้ไม่มีโครงสร้างกันน้ำและกันฝุ่น
· เนื่องจากมีการเชื่อมเทอร์มินอลบล็อคจึงไม่สามารถถอดออกได้
· ผ่านกระบวนการอบผิว (สี 5Y7/1)
สเปค

ตารางขนาด
| รหัสรุ่น | ขนาด (หน่วย: มม.) | เทอร์มินอลบล็อคสำหรับติดตั้ง | |||||
| ชนิด | จำนวนขั้ว | A | B | C | S | T | |
| BOXT-N BOX-N BOXT-A BOX-A | 4 | 125 | 105 | 50 MAX | 105 | 51 | RTK-10M-4P |
| 6 | 140 | 105 | 120 | 65 | RTK-10M-6P | ||
| 8 | 155 | 105 | 135 | 79 | RTK-10M-8P | ||
| 10 | 170 | 105 | 150 | 93 | RTK-10M-10P | ||
| 15 | 205 | 105 | 185 | 128 | RTK-10M-15P | ||
| 20 | 240 | 105 | 220 | 163 | RTK-10M-20P | ||
| 25 | 275 | 125 | 255 | 198 | RTK-10M-25P | ||
| 30 | 310 | 125 | 290 | 233 | RTK-10M-30P | ||
| 40 | 380 | 125 | 360 | 303 | ไม่มีการเผยแพร่ในแค็ตตาล็อก | ||
■ มีรู, ฝาทึบ
| รหัสรุ่น | ฝาปิด สกรู ปริมาณ | น้ำหนักตัว (ก.) | |
| ชนิด | จำนวนขั้ว | ||
| BOXT-A | 4 | 4 | 609 |
| BOXT-A | 6 | 4 | 674 |
| BOXT-A | 8 | 4 | 741 |
| BOXT-A | 10 | 4 | 818 |
| BOXT-A | 15 | 6 | 997 |
| BOXT-A | 20 | 6 | 1157 |
| BOXT-A | 25 | 6 | 1460 |
| BOXT-A | 30 | 6 | 1635 |
| BOXT-A | 40 | 6 | 2015 |
■ มีรู, ฝาโปร่ง
| รหัสรุ่น | ฝาปิด สกรู ปริมาณ | น้ำหนักตัว (ก.) | |
| ชนิด | จำนวนขั้ว | ||
| BOX-A | 4 | 4 | 550 |
| BOX-A | 6 | 4 | 611 |
| BOX-A | 8 | 4 | 669 |
| BOX-A | 10 | 4 | 725 |
| BOX-A | 15 | 6 | 872 |
| BOX-A | 20 | ||

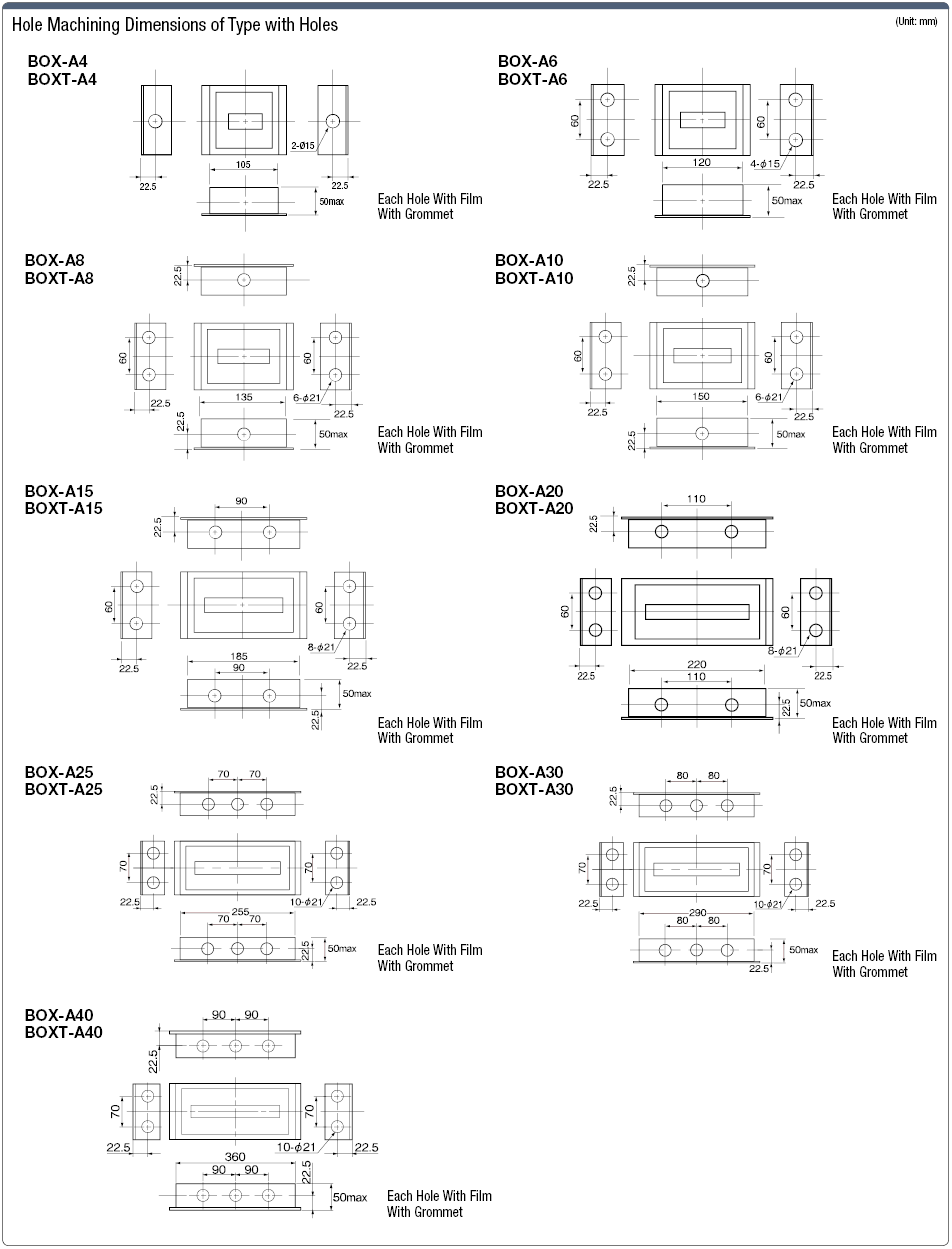

Drawing
