คอนเนคเตอร์ M12 · กล่องกระจายสัญญาณแบบพาสซีฟ (4 รู/8 รู) ซีรีส์ CTBC M12 DC (4-Hole/8-Hole)

CONNECTOR

คลิกภาพเพื่อขยาย

เลื่อน เมาส์ ไปเหนือภาพเพื่อซูม หรือคลิกภาพเพื่อขยาย

เปรียบเทียบสินค้าชิ้นนี้

ส่วนลดตามปริมาณ

แบรนด์ :

MISUMI

เริ่ม :

฿ 4,592.06/หน่วย
จำนวน :
จำนวนวันจัดส่ง :

---
รวม :

---

เลือกรหัสสินค้าเพื่อสั่งซื้อทันที/ ใส่ในรถเข็น

ดาวสน์โหลด CAD

FEATURES กล่องกระจายสัญญาณแบบพาสซีฟชนิดประหยัดพื้นที่ M12 พร้อมไฟ LED
● น้ำหนักเบา ขนาดกะทัดรัด ใช้งานในที่แคบหรืออุปกรณ์เชิงกลที่กำลังเคลื่อนไหวได้
● ใช้โครงสร้างโมดูลเพื่อให้สามารถเชื่อมต่อได้ง่าย
● มาพร้อมกับคอนเนคเตอร์พิเศษ ( >>คลิกที่นี่ ) ฝาปิดป้องกันฝุ่น ( >>คลิกที่นี่ ) และประแจวัดแรงบิด ( >>คลิกที่นี่ ) เพื่อให้ติดตั้งได้ง่าย
● ระดับการป้องกันน้ำและความเป็นสุญญากาศ IP67

ข้อมูลจำเพาะพื้นฐาน
● อ้างอิง >>คลิกที่นี่

· ต้องซื้อสายแยกต่างหาก
· ระดับการกันน้ำคือ IP65 เมื่อใช้ร่วมกับคอนเนคเตอร์ M12 จากผู้ผลิตรายอื่น
· รู 13, 14 และ 16 บนเทอร์มินอลบล็อคแบบ 4 รูไม่สามารถต่อสายได้
· สามารถใช้ร่วมกับคอนเนคเตอร์ตัวผู้เท่านั้น

ผู้ผลิต: MURR

ตารางรายละเอียดจำเพาะ

รหัสสินค้า	จำนวนรู	ชนิด Triode	น้ำหนัก (กรัม)
CTB-4-M12	4 รู	PNP	157
CTB-8-M12	8 รู	PNP	204

ภาพรวม/คุณสมบัติ

[M] คุณสมบัติของวัสดุ

① กล่องด้านนอก	ส่วนโปร่งใส	TPU (เทอร์โมพลาสติกโพลียูรีเทน)
	ส่วนสีดำ	PA (UL 94HB)
② ส่วนฉนวนของคอนเนคเตอร์ M12		PA (UL 94HB)
③ ฝาครอบด้านนอก		PBT (สีดำ)
④ บรรจุภัณฑ์สำหรับ หัวยึด	สีเทา	PBT (สีดำ)
	สีดำ	PBT (สีดำ)
⑤ หัวยึดสายไฟ		PBT (สีดำ)
⑥ชิ้นส่วนเทอร์มินอลบล็อค		สีเขียวทหาร
⑦ ชิ้นส่วนสัมผัส		ชุบทอง ทองแดงอัลลอย
⑧ สกรูยึด		วัสดุ + การชุบผิว
⑨ แผ่นป้ายชื่อ		สีขาว

คุณสมบัติทางไฟฟ้า

พิกัดแรงดันไฟฟ้า (V)* 1	24 V DC (18 V to 30.2 V)
พิกัดแรงดันไฟฟ้าของพิน (A)* 1	4 A
กระแสไฟฟ้าสูงสุดที่อนุญาต (A)* 1	8 A
แรงดันไฟฟ้าพังทลาย (V)	0.8KV
ความต้านทานของพิน	สูงสุด 5 mΩ
กระแสไฟฟ้าอินพุต LED	4 mA
ช่วงสายไฟที่ใช้ได้ (มม.)	⌀8.5 to ⌀14
พื้นที่ส่วนสายไฟที่ใช้ได้	0.14 ตร.มม. - ถึง 1.5 ตร.มม.
ระดับการกันน้ำ	IP65, IP67
ช่วงอุณหภูมิใช้งาน * 1	-20°C to 70°C

* 1 ดูรายละเอียดคุณสมบัติที่เกี่ยวข้องได้ที่ >>คลิกที่นี่ แผนภาพอุณหภูมิปัจจุบัน

: 30; 60; 90

รหัสสินค้า
CTB-8-M12

รหัสสินค้า	ราคา	ชื่อสินค้า	จำนวนคำสั่งซื้อขั้นต่ำ	ส่วนลดปริมาณ	วันจัดส่ง
	฿ 4,592.06	CONNECTOR	1 ชิ้น	มีส่วนลด	6 วัน

กำลังโหลด …

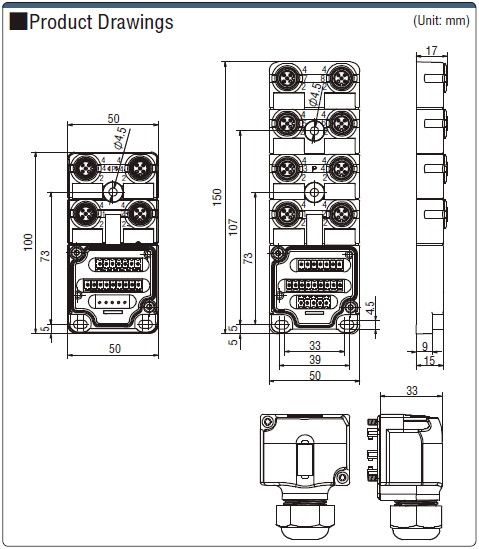

Drawing ของสินค้า

ผลิตภัณฑ์ TOP

ข้อมูลพื้นฐาน

จำนวนหลุม	4 รู	วัสดุ·สี	ทองเหลือง (ชุบนิกเกิล)	ประเภท Triode	PNP
เส้นผ่าศูนย์กลางของ สายไฟ รองรับการใช้งาน(Φ (mm))	8.5 to 14	น้ำหนัก(ก.)	53.03	ขนาด(มิลลิเมตร)	150×50×17

โปรดตรวจสอบ ชนิด / มิติ / รายละเอียด ของชิ้นส่วน CTB-8-M12 ในชุด คอนเนคเตอร์ M12 · กล่องกระจายสัญญาณแบบพาสซีฟ (4 รู/8 รู) ซีรีส์ CTBC M12 DC (4-Hole/8-Hole)
