เซนเซอร์พื้นที่, ชนิดติดตั้งด้านข้าง

แบรนด์ :

MISUMI

ข้อควรระวัง

ดาวน์โหลดฟรี! >>Economy Series Catalog (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

การออกแบบไฟส่องสว่างด้านหน้า ประหยัดพื้นที่ ด้วยความหนาเพียง 15 มม. จัดแนวกับแสงได้ง่าย ทนต่อแสง, มีความต้านทานการรบกวนทางแม่เหล็กไฟฟ้าสูง, ออกแบบให้ใช้พลังงานต่ำเพื่อการตอบสนองที่รวดเร็วขึ้น · ขนาดบางพิเศษ ขนาดเพียง 19*15 มม. · เวลาตอบสนองสั้น เวลาตอบสนองเร็วสุด < 1 มิลลิวินาที · รองรับแรงดันไฟฟ้ากว้าง DC24±20% · มีความสามารถในการป้องกันการรบกวนทางแม่เหล็กไฟฟ้าสูง สามารถต้านทานการรบกวนทางแม่เหล็กไฟฟ้าจากอุปกรณ์มอเตอร์ได้อย่างมีประสิทธิภาพ · ใช้เทคโนโลยีซิงโครไนซ์สายไฟ ทนต่อการรบกวนจากแสงได้ดี · ติดตั้งง่าย ใช้งานสะดวก

ภาพรวมผลิตภัณฑ์

เซนเซอร์ตรวจจับด้านข้างแบบประหยัดพื้นที่ ขนาดบางพิเศษ
ออกแบบให้ปล่อยแสงจากด้านหน้า ประหยัดพื้นที่ ตัวเครื่องหนาเพียง 15 มม. จัดแนวกับแสงได้ง่าย ทนต่อแสง, มีความต้านทานการรบกวนทางแม่เหล็กไฟฟ้าสูง, ออกแบบให้ใช้พลังงานต่ำเพื่อการตอบสนองที่รวดเร็วขึ้น

ดรออิ้งบอกขนาด

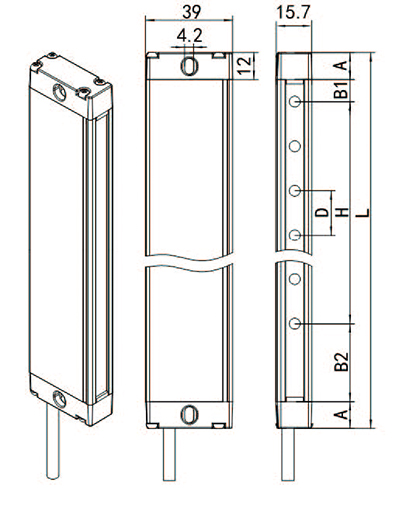

■ Drawing สินค้า (หน่วย: มม.)

ตัวเครื่อง

เซนเซอร์พื้นที่บางเฉียบ รุ่นประหยัด

ตารางความสอดคล้องของระยะห่างเพลาและจุดบอดของตะแกรงบังแสง
ระยะห่างเพลา D	จุดบอดด้านบน B1	จุดบอดด้านล่าง B2
10 มม.	5 มม.	5 มม.
20 มม	5 มม.	15 มม.
40 มม	5 มม.	15 มม.

รหัสรุ่น/ Part number	ขนาดวัตถุ
A	ฝาครอบปลายด้านบนและล่าง
B1	บริเวณไบลด์ด้านบน
B2	จุดบอดด้านล่าง
D	ระยะห่างเพลา (10 มม./20 มม./40 มม.)
H	ความสูงการป้องกัน
L	ความสูงทั้งหมด

ขนาดฝาครอบปลายด้านบนและด้านล่างคือ 12 มม.
เมื่อขนาด D คือ 10 มม.:
ขนาด B1 คือ 5 มม.; ขนาด B2 คือ 5 มม.
เมื่อขนาด D คือ 20 มม.
ขนาด B1 คือ 5 มม.; ขนาด B2 คือ 15 มม.
เมื่อขนาด D คือ 40 มม.
ขนาด B1 คือ 5 มม.; ขนาด B2 คือ 15 มม.
L คือความสูงทั้งหมดของเซนเซอร์พื้นที่:
L = ความสูงของฝาครอบปลายด้านบนและล่าง + จุดบอดด้านบนและล่าง + ความสูงการป้องกัน
H คือความสูงการป้องกันของเซนเซอร์พื้นที่:
H = (จำนวนเพลา - 1) × ระยะห่างระหว่างเพลา

ภาพรวม สเปค

■ สเปค และประสิทธิภาพ

รายการ	ประเภท	ระยะห่างของเพลา (10 มม.)	ระยะห่างของเพลา (20 มม.)	ระยะห่างของเพลา (40 มม.)
	รหัสรุ่น/ Part number	E-MSSGL10	E-MSSGL20	E-MSSGL40
ความสูงการป้องกัน		70 ถึง 1560 มม.
ขนาดของตัวเรือน		39 × 15 มม.
ระยะตรวจจับ		0.1 ถึง 2 m
ระยะห่างเพลา		10/20/40 มม.
ความยาวคลื่นอินฟราเรด		940 นาโนเมตร
วิธีการซิงโครไนซ์		การซิงโครไนซ์ด้วยสาย
กำลังสูงสุด		≤ 5W
เวลาตอบสนอง		< 5 มิลลิวินาที
แรงดันไฟเลี้ยง		24 V DC ±20%
เอาต์พุตที่ปลอดภัย (OSSD)		Output ทรานซิสเตอร์ PNP: กระแสโหลดไฟฟ้า ≤ 200 mA, แรงดันตกค้าง ≤ 1 V (ไม่รวมแรงดันตกคร่อมที่เกิดจากการต่อสายเคเบิลเพิ่ม), กระแสไฟรั่ว ≤ 1 mA; Output ทรานซิสเตอร์ NPN: กระแสโหลดไฟฟ้า ≤ 200 mA, แรงดันตกค้าง ≤ 1 V (ไม่รวมแรงดันตกคร่อมที่เกิดจากการต่อสายเคเบิลเพิ่ม), กระแสไฟรั่ว ≤ 1 mA.
ระดับการป้องกันตู้หุ้ม		IP 54
อุณหภูมิใช้งาน		-10 ถึง 55°C (ไม่มีการควบแน่น)
อุณหภูมิการเก็บรักษา		-20 ถึง 70°C
ความชื้นสัมพัทธ์		15% ถึง 85%
วัสดุเคส		อะลูมิเนียม
ความต้านทานต่อการรบกวนของแสง		10000ลักซ์ (มุมตกกระทบ I > 5°)
วิธีการเชื่อมต่อสายไฟ		ชนิดสายไฟ (2 ม.)

รหัสสินค้า		จำนวนเพลา	รุ่นเอาต์พุต	ความสูงในการตรวจจับ H (มม.)	มิติส่วนประกอบ	ความสูงรวม L (มม.)
ชนิด	ระยะห่างเพลา D (มม.)	จำนวนเพลา	รุ่นเอาต์พุต	H=(—1) ×	มิติส่วนประกอบ	L=2xA+B1+B2+H
E-MSSGL	10	8 ถึง 100	N(เอาต์พุต NPN)/ P(เอาต์พุต PNP)	70 ถึง 990	A: 12 มม., B1: 5 มม., B2: 5 มม.	104 ถึง 1024
	20	4 ถึง 50		60 ถึง 980	A: 12 มม., B1: 10 มม., B2: 10 มม.	104 ถึง 1024
	40	4 ถึง 40		120 ถึง 1560	A: 12 มม., B1: 10 มม., B2: 30 มม.	164 ถึง 1604

ชนิด	ระยะห่างเพลา	จำนวนแกนแสง	รุ่นเอาต์พุต	ความสูงในการตรวจจับ (มม.)	ความสูงทั้งหมด (มม.)
ชนิด	D	จำนวนแกนแสง	รุ่นเอาต์พุต	H	L
E-MSSGL	10	8	NPN: N PNP: P	70	104
		12		110	144
		16		150	184
		20		190	224
		24		230	264
		28		270	304
		32		310	344
		36		350	384
		40		390	424
		44		430	464
		48		470	504
		52		510	544
		56		550	584
		60		590	624
		64		630	664
		68		670	704
		72		710	744
		76		750	784
		80		790	824
		84		830	864
		88		870	904
		92		910	944
		96		950	984
		100		990	1024
	20	4		60	104
		6		100	144
		8		140	184
		10		180	224
		12		220	264
		14		260	304
		16		300	344
		18		340	384
		20		380	424
		22		420	464
		24		460	504
		26		500	544
		28		540	584
		30		580	624
		32		620	664
		34		660	704
		36		700	744
		38		740	784
		40		780	824
		42		820	864
		44		860	904
		46		900	944
		48		940	984
		50		980	1024
	40	4		120	164
		6		200	244
		8		280	324
		10		360	404
		12		440	484
		14		520	564
		16		600	644
		18		680	724
		20		760	804
		22		840	884
		24		920	964
		26		1000	1044
		28		1080	1124
		30		1160	1204
		32		1240	1284
		34		1320	1364
36		1400	1444
38		1480	1524
40		1560	1604

■ แผนภาพวงจรเอาต์พุต
แผนภาพการเชื่อมต่อสายไฟ NPN
เซนเซอร์พื้นที่บางเฉียบ รุ่นประหยัด

ลำดับที่	สี ขดลวด	ตัวส่งสัญญาณ	ตัวรับ	อุปกรณ์สายไฟ
1	สีน้ำตาล	+24 V	+24 V	พาวเวอร์ซัพพลาย+
2	สีน้ำเงิน	0V	0V	พาวเวอร์ซัพพลาย -
3	สีเทา	สำหรับการใช้งานระบบสื่อสาร	สำหรับการใช้งานระบบสื่อสาร	การเชื่อมต่อสายไฟระหว่างตัวส่งสัญญาณและตัวรับสัญญาณ
4	สีดำ	NPN/PNP เอาต์พุต	NPN/PNP เอาต์พุต	โหลดไฟฟ้าอินพุต

■ สถานะการทำงานของเซนเซอร์พื้นที่

สถานะการทำงานของตะแกรง		ไฟแสดงสถานะ ฝั่งรับ	ไฟแสดงสถานะตัวส่ง
สถานะ ปกติ	การส่งผ่านแสง	ไฟเขียว - เปิดตลอดเวลา	ไฟเขียว - เปิดตลอดเวลา
สถานะ ปกติ	การปิดกั้นแสง	ไฟแดง - ติดค้าง	ไฟเขียว - เปิดตลอดเวลา
สถานะ ผิดปกติ	อุปกรณ์สายไฟ CP ผิดปกติ/ ข้อผิดพลาด CP	ไฟสีแดงกระพริบ (2 Hz)	ไฟสีแดงกระพริบ (1 Hz)
	CP กระแสไฟฟ้าเกิน	/	ไฟสีแดงกระพริบ (4 Hz)
	แรงดันไฟฟ้าเกิน	/	ไฟเขียวกระพริบ (4 เฮิรตซ์)
	แรงดันตก	/	ไฟเขียวกระพริบ (0.5 Hz)
	ไม่ได้เปิดเครื่อง/อุปกรณ์แหล่งจ่ายขัดข้อง	ไฟแดง/เขียว ปิดอยู่	ไฟแดง/เขียว ปิดอยู่

คุณสมบัติผลิตภัณฑ์

· ขนาดบางพิเศษ ขนาดโดยรวมเพียง 39*15 มม.
· เวลาตอบสนองสั้น เวลาตอบสนองเร็วที่สุด <1 มิลลิวินาที
· รองรับแรงดันไฟฟ้ากว้าง DC24±20%
· มีความสามารถในการป้องกันการรบกวนทางแม่เหล็กไฟฟ้าได้ดีเยี่ยม สามารถต้านทานการรบกวนทางแม่เหล็กไฟฟ้าต่าง ๆ จากอุปกรณ์มอเตอร์ได้อย่างมีประสิทธิภาพ
· ใช้เทคโนโลยีซิงโครไนซ์สาย มีความสามารถในการต้านทานการรบกวนจากแสงได้ดี
· ติดตั้งง่าย ใช้งานสะดวก

ข้อควรระวัง

ข้อควรระวังในการใช้งาน

◆ เมื่อทำการติดตั้ง ถอด หรือบำรุงรักษาเซนเซอร์และสายเคเบิลในพื้นที่ กรุณาปิดเครื่องก่อน และให้ผู้เชี่ยวชาญเป็นผู้ดำเนินการ
◆ ก่อนใช้งานแต่ละครั้ง คุณต้องตรวจสอบว่าตัวเซนเซอร์พื้นที่ควบคุมอุปกรณ์อย่างถูกต้องหรือไม่
◆ ห้ามเปลี่ยนตำแหน่งของเซนเซอร์พื้นที่ป้องกันโดยพลการขณะใช้งาน
◆ หลังจากเปลี่ยนแม่พิมพ์หรือจิ๊กแล้ว ต้องให้เจ้าหน้าที่ที่ได้รับอนุญาตปรับระยะห่างเพื่อความปลอดภัยและตำแหน่งการติดตั้งของเซนเซอร์พื้นที่ป้องกันใหม่
◆ ขณะใช้งาน โปรดระวังอย่าให้ชิ้นงาน เครื่องมือ เศษวัสดุ ฯลฯ กระแทกกับเซนเซอร์พื้นที่ ตัวเชื่อมต่อ หรือสายเคเบิล

การระบุปัญหาของเซนเซอร์พื้นที่และอุปกรณ์ที่ขัดข้อง

ลักษณะของความล้มเหลว	สาเหตุของความล้มเหลว	สารละลาย
ตะแกรงไม่ทำงาน และไฟแสดงสถานะทั้งหมดไม่ติด	ไม่มีแรงดันไฟเลี้ยง	ตรวจสอบว่าพาวเวอร์ซัพพลายเชื่อมต่ออย่างถูกต้องหรือไม่ และสายไฟหลวมหรือเปล่า
สัญญาณเอาต์พุต OSSD ของตัวรับเปิดและปิดเป็นระยะ (หรือไฟแสดงสถานะสีแดงและสีเขียวกระพริบสลับกัน)	การสัมผัสไม่ดีที่การเชื่อมต่อสายไฟของสายส่ง	ขันขั้วต่อสายส่งขดลวดด้วยสกรู
	การจัดแนวเกรตติ้งแสงไม่ดี	ปรับใหม่เพื่อให้จัดแนวอย่างถูกต้อง
	การต่อลงสายดินไม่ดีหรือมีสัญญาณรบกวนจากสายดิน	การต่อสายดินที่เชื่อถือได้หรือสายดินสำหรับกำจัดสัญญาณรบกวน
	พื้นผิวที่แสงผ่านของเกรตติ้งมีคราบน้ำมันหรือความเสียหาย ฯลฯ	ทำความสะอาดพื้นผิวออปติคัลหรือเปลี่ยนไส้กรอง
ไฟแสดงสถานะตัวรับสวิตช์ทำงานตามปกติ แต่ตัวอุปกรณ์ไม่ทำงาน	การเชื่อมต่อสายไฟระหว่างสายสัญญาณเอาต์พุตของเกรตติ้งกับเครื่องจักรถูกตัดขาด	เชื่อมต่อขดลวดใหม่และตรวจสอบให้แน่ใจว่าปลอดภัย
	ความล้มเหลวทางกล/ทางไฟฟ้า	งานซ่อมบำรุงเครื่องจักรกลและอุปกรณ์ไฟฟ้า
	ความผิดปกติของตะแกรง	เปลี่ยนหรือซ่อมแซม
ไฟแสดงสถานะสีแดงของตัวรับ: ติด, ดับ, กระพริบ	สายเคเบิล CP ซิงโครนัสไม่ได้ซิงโครไนซ์	ตรวจสอบว่าสายซิงค์ CP เชื่อมต่ออย่างถูกต้องหรือไม่
ไฟแสดงสถานะสีแดงของตัวรับ: ติด, ดับ, กระพริบ	ความผิดปกติของตะแกรง	เปลี่ยนหรือซ่อมแซม

วิธีการใช้งาน
ลิงก์ดาวน์โหลดคู่มือผู้ใช้:
https://www.misumi.com.cn/linked/archive/me/110311203749/Usermanual.zip

■เกี่ยวกับการติดตั้ง
(1) การติดตั้งเหล็กฉาก
เหล็กฉากสำหรับยึดมาตรฐาน

(2) การใช้งานและการติดตั้ง
วิธีการติดตั้งที่ถูกต้อง

วิธีการติดตั้งไม่ถูกต้อง

ข้อควรระวังในการติดตั้งแบบติดกัน

เมื่อมีการติดตั้งอุปกรณ์เซนเซอร์พื้นที่สองชุดหรือมากกว่านั้นใกล้กัน อาจเกิดการรบกวนกันระหว่างอุปกรณ์เซนเซอร์พื้นที่ได้ง่าย ดังแสดงในรูปที่ 3-1 แสงอินฟราเรดที่ปล่อยออกมาจากชุดส่งของผลิตภัณฑ์ (1) อาจมีผลกระทบต่อชุดรับของผลิตภัณฑ์ (2) สิ่งนี้อาจรบกวนการทำงานของฟังก์ชันป้องกันของผลิตภัณฑ์ (2) ซึ่งหมายความว่าผู้ปฏิบัติงานอาจมีความเสี่ยง ดังนั้น กรุณาติดตั้งตามรูปที่ 3-2 หลีกเลี่ยงการติดตั้งเซนเซอร์สำหรับพื้นที่ที่อยู่ติดกันในด้านเดียวกันโดยไม่มีฉากกั้นแสง เพราะแสงที่ปล่อยออกมาจากตัวส่งอาจไปถึงตัวรับของชุดที่อยู่ข้างเคียงได้ง่าย

แผนภาพการรบกวนร่วมกันระหว่างเครื่องส่ง (1) และเครื่องส่ง (2)

แผนผังตำแหน่งการติดตั้งเพื่อป้องกันการรบกวนซึ่งกันและกันระหว่างเซ็นเซอร์พื้นที่

ตำแหน่งการติดตั้งที่ถูกต้องเมื่อมีวัตถุสะท้อนแสงอยู่

หากมีวัตถุที่มีพื้นผิวเรียบและสะท้อนแสงอยู่รอบๆ อุปกรณ์เซนเซอร์พื้นที่ เช่น แผ่นโลหะ พื้น เพดาน ชิ้นงาน ฝาครอบ ฉากกั้น แผ่นกระจก ฯลฯ ตำแหน่งการติดตั้งของอุปกรณ์เซนเซอร์พื้นที่ควรอยู่ห่างจากพื้นผิวสะท้อนแสงมากกว่า A (ม.) ค่าของ A สามารถหาได้โดยสูตรการคำนวณหรือดูได้จากแผนภูมิค่าเชิงพิกัด 4-2 ดังแสดงในรูปที่ 4-1 กรวยมีมุมปากกรวย α ซึ่งเกิดขึ้นระหว่างแกนแสงกับลำแสงที่อยู่บริเวณขอบของกรวยแสง โดยที่ α = มุมรูรับแสงของลำแสง, L = ระยะห่างระหว่างตัวส่งและตัวรับ, และ L

แผนภาพของการรบกวนวัตถุสะท้อนแสง

A (ม.) = L × tanα = L × 0.0875 (α = 5°)

ความยาวป้องกัน L (ม.)	ระยะทางสูงสุด A (ม.) งดจำหน่าย
0.3 ถึง 2 ม.	0.175 ม.

แผนภาพตำแหน่งการติดตั้งแสดงให้เห็นว่าวัตถุสะท้อนแสงมีผลต่อเซนเซอร์พื้นที่อย่างไร
