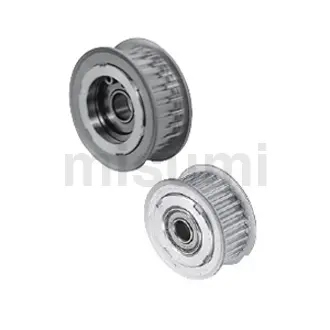

พูลเล่ย์ปรับความตึงหย่อน รุ่น XL
แบรนด์ :
MISUMI
ข้อควรระวัง
- ดาวน์โหลดฟรี! >>Economy Series Catalog (TH-EN-FY25) คลิกที่นี่
รายละเอียดสินค้า
นี่คือสินค้าราคาประหยัด ที่ราคาถูกกว่าสินค้าพื้นฐานของ MISUMI
ภาพรวมผลิตภัณฑ์
โดยปกติแล้ว ไทม์มิ่งพูลเล่ย์ พูลเลย์ตามไทม์มิ่ง และสายพานไทม์มิ่ง มักใช้ในการออกแบบกลไกสำหรับส่งกำลังการหมุนที่เกิดขึ้นจากมอเตอร์
การขับและการส่งกำลังเกิดขึ้นจากการประสานระหว่างฟันของไทม์มิ่งพูลเล่ย์ พูลเลย์ตามไทม์มิ่ง และสายพานไทม์มิ่ง
การขับและการส่งกำลังเกิดขึ้นจากการประสานระหว่างฟันของไทม์มิ่งพูลเล่ย์ พูลเลย์ตามไทม์มิ่ง และสายพานไทม์มิ่ง
ดรออิ้งบอกขนาด
ตลับลูกปืนถูกสวมอัดความแม่นยำของตลับลูกปืน JIS B1514 Class 0 / GB T 307-94 P0 (ก่อนสวมอัด)มิซูมิไม่รับประกันแบรนด์ตลับลูกปืนสเปคของวัสดุ
| ชนิด |  วัสดุ |  กระบวนการเตรียมผิว | |||
| แบบตลับลูกปืนกลาง | แบบตลับลูกปืนทั้งสองด้าน | ตัวเครื่อง | หน้าแปลน | ตลับลูกปืน | |
| E-AATF | E-AATFW | อะลูมิเนียม | อะลูมิเนียม | เหล็กกล้า | เคลียร์อะโนไดซ์ |
| E-BATF | E-BATFW | เหล็กกล้าโครงสร้างทั่วไปหรือเหล็กกล้าคาร์บอน | SPCC | การชุบออกไซด์สีดำ | |
| E-MATF | E-MATFW | ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า | |||
หากมีข้อกำหนดในการป้องกันสนิม โปรดให้ความสำคัญเป็นอันดับแรกกับสินค้าที่ทำจากอะลูมิเนียมอัลลอย หรือสินค้าที่มีการชุบผิวด้วยนิกเกิลแบบไม่ใช้ไฟฟ้าสำหรับรายละเอียด กรุณาคลิก
ประสิทธิภาพในการป้องกันสนิมและงานซ่อมบำรุงของวัสดุโลหะและกระบวนการเตรียมผิวตารางข้อมูลจำเพาะ
■ (รุ่นอีโคโนมี่) ไอดเลอร์พร้อมหน้าแปลน ชนิด XL
สเปคทั้งหมดที่มีเครื่องหมาย * ใช้ได้กับ E-AATF เท่านั้น
สเปคทั้งหมดที่มีเครื่องหมาย * ใช้ได้กับ E-AATFW เท่านั้น
| รหัสสินค้า | ขนาดเส้นผ่านศูนย์กลางเพลา d | พี.ดี. | เส้นผ่านศูนย์กลางภายนอก | F | E | A | W | S | ขนาดตลับลูกปืน | ||||
| ชนิด | จำนวน ซี่, แถว, ชุด | สายพานที่รองรับการใช้งาน | ลำดับที่ | D | B | ||||||||
| E-AATF E-BATF E-MATF | 18 | XL025 | 6 | 29.11 | 28.60 | 36 | 24 | 7.5 | 12.5 | 3.25 | 626ZZ × 1 | 19 | 6 |
| XL031* | 9 | 14 | 4 | ||||||||||
| XL037 | 11 | 16 | 5 | ||||||||||
| 20 | XL025* | 6 | 32.34 | 31.83 | 40 | 27 | 7.5 | 12.5 | 3.25 | 626ZZ × 1 | 19 | 6 | |
| XL031* | 9 | 14 | 4 | ||||||||||
| XL037* | 11 | 16 | 5 | ||||||||||
| 22 | XL025 | 8 | 35.57 | 35.07 | 45 | 30 | 7.5 | 12.5 | 2.25 | 628ZZ × 1 | 24 | 8 | |
| XL031* | 9 | 14 | 3 | ||||||||||
| XL037 | 11 | 16 | 4 | ||||||||||
| XL050 | 14 | 19 | 5.5 | ||||||||||
| 25 | XL025 | 10 | 40.43 | 39.92 | 48 | 35 | 7.5 | 12.5 | 2.25 | 6000ZZ × 1 | 26 | 8 | |
| XL031* | 9 | 14 | 3 | ||||||||||
| XL037 | 11 | 16 | 4 | ||||||||||
| XL050 | 14 | 19 | 5.5 | ||||||||||
| 28 | XL025 | 10 | 45.28 | 44.77 | 55 | 40 | 7.5 | 12.5 | 2.25 | 6000ZZ × 1 | 26 | 8 | |
| XL031* | 10 | 9 | 14 | 2.5 | 6200ZZ × 1 | 30 | 9 | ||||||
| 30 | XL025 | 10 | 48.51 | 48.00 | 55 | 40 | 7.5 | 12.5 | 2.25 | 6000ZZ × 1 | 26 | 8 | |
| XL031* | 10 | 9 | 14 | 2.5 | 6200ZZ × 1 | 30 | 9 | ||||||
| XL037 | 11 | 16 | 3.5 | ||||||||||
| XL050 | 14 | 19 | 5 | ||||||||||
| 36 | XL025 | 12 | 58.21 | 57.70 | 67 | 50 | 7.5 | 12.5 | 2.25 | 6001ZZ × 1 | 28 | 8 | |
| XL031* | 12 | 9 | 14 | 2 | 6201ZZ × 1 | 32 | 10 | ||||||
| XL037 | 11 | 16 | 3 | ||||||||||
| XL050 | 14 | 19 | 4.5 | ||||||||||
สเปคทั้งหมดที่มีเครื่องหมาย * ใช้ได้กับ E-AATF เท่านั้น| รหัสสินค้า | ขนาดเส้นผ่านศูนย์กลางเพลา d | พี.ดี. | เส้นผ่านศูนย์กลางภายนอก | F | E | A | W | Dh | ขนาดตลับลูกปืน | ||||
| ชนิด | จำนวน ซี่, แถว, ชุด | สายพานที่รองรับการใช้งาน | ลำดับที่ | D | B | ||||||||
| E-AATFW E-BATFW E-MATFW | 16 | XL025 | 5 | 25.87 | 25.36 | 32 | 20 | 7.5 | 12.5 | 11 | 695ZZ × 2 | 13 | 4 |
| XL031* | 9 | 14 | |||||||||||
| XL037 | 11 | 16 | |||||||||||
| XL050 | 14 | 19 | |||||||||||
| 18 | XL037 | 6 | 29.11 | 28.60 | 36 | 24 | 11 | 16 | 13 | 696ZZ × 2 | 15 | 5 | |
| XL050 | 14 | 19 | |||||||||||
| 20 | XL037* | 8 | 32.34 | 31.83 | 40 | 27 | 11 | 16 | 16.5 | 698ZZ × 2 | 19 | 6 | |
| XL050* | 14 | 19 | |||||||||||
| 22 | XL037 | 8 | 35.57 | 35.07 | 45 | 30 | 11 | 16 | 16.5 | 698ZZ × 2 | 19 | 6 | |
| XL050 | 14 | 19 | |||||||||||
| 25 | XL037 | 10 | 40.43 | 39.92 | 48 | 35 | 11 | 16 | 19.5 | 6900ZZ × 2 | 22 | 6 | |
| XL050 | 14 | 19 | |||||||||||
| 28 | XL037 | 10 | 45.28 | 44.77 | 55 | 40 | 11 | 16 | 19.5 | 6900ZZ × 2 | 22 | 6 | |
| XL050 | 12 | 14 | 19 | 25 | 6001ZZ × 2 | 28 | 8 | ||||||
| 30 | XL037 | 10 | 48.51 | 48.00 | 55 | 40 | 11 | 16 | 19.5 | 6900ZZ × 2 | 22 | 6 | |
| XL050 | 12 | 14 | 19 | 25 | 6001ZZ × 2 | 28 | 8 | ||||||
| 36 | XL037 | 10 | 58.21 | 57.70 | 67 | 50 | 11 | 16 | 19.5 | 6900ZZ × 2 | 22 | 6 | |
| XL050 | 12 | 14 | 19 | 25 | 6001ZZ × 2 | 28 | 8 | ||||||
สเปคทั้งหมดที่มีเครื่องหมาย * ใช้ได้กับ E-AATFW เท่านั้นคุณสมบัติผลิตภัณฑ์
คุณสมบัติ 1: ลูกล้อสายพาน timing ของ MISUMI เป็นไปตามมาตรฐานอุตสาหกรรม ช่วยให้จัดซื้อได้อย่างต่อเนื่องและบำรุงรักษาอุปกรณ์ได้ง่าย
คุณสมบัติที่ 2: ลูกล้อสายพานไทม์มิ่ง MISUMI มีให้เลือกหลากหลายวัสดุ เพื่อตอบโจทย์การออกแบบและตัวอย่างการใช้งานที่แตกต่างกัน
คุณสมบัติ 3: ลูกล้อสายพานไทม์มิ่งของ MISUMI ผลิตด้วยฝีมือประณีตและใส่ใจในทุกรายละเอียด มอบความมั่นใจให้กับลูกค้ามากยิ่งขึ้นในการเลือกซื้อ
คุณสมบัติที่ 2: ลูกล้อสายพานไทม์มิ่ง MISUMI มีให้เลือกหลากหลายวัสดุ เพื่อตอบโจทย์การออกแบบและตัวอย่างการใช้งานที่แตกต่างกัน
คุณสมบัติ 3: ลูกล้อสายพานไทม์มิ่งของ MISUMI ผลิตด้วยฝีมือประณีตและใส่ใจในทุกรายละเอียด มอบความมั่นใจให้กับลูกค้ามากยิ่งขึ้นในการเลือกซื้อ
วิธีการใช้งาน
| Drawing แสดงตัวอย่างวิธีการใช้งาน | วิธีการใช้ไอดเลอร์สายพานไทม์มิ่งและสายพานไทม์มิ่ง |
 | (1) สำหรับการปรับความตึงของสายพาน ปรับความตึงที่ด้านในของสายพานไทม์มิ่งโดยใช้พูลเล่ย์ไอดเลอร์ |
 | ②การขับเคลื่อนเชิงเส้น การเคลื่อนที่แบบลูกสูบจะทำผ่านสายพานไทม์มิ่งแบบฟันเฟือง |
| Drawing แสดงตัวอย่างวิธีการใช้งาน | วิธีการใช้ไอดเลอร์สายพานไทม์มิ่งและสายพานไทม์มิ่ง |
 | ③สายพานลำเลียง แผ่นเพลทจะถูกลำเลียงด้วยสายพานไทม์มิ่งซึ่งมีฟันสองเส้น |
 | ④การส่งแรงฉุด ชิ้นงานจะถูกยึดและส่งโดยสายพาน |
ข้อควรระวัง
(1) หากต้องการป้องกันสนิม กรุณาให้ความสำคัญกับผลิตภัณฑ์ที่ทำจากอะลูมิเนียมอัลลอย สเตนเลสออสเทนนิติก หรือมีการชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้าเป็นกระบวนการเตรียมผิว
กรุณาคลิก
ประสิทธิภาพการป้องกันสนิมและการบำรุงรักษาวัสดุโลหะและกระบวนการเตรียมผิวของวัสดุเหล่านั้น
(2) ตั้งแต่ปี 2014 เป็นต้นไป หน้าแปลนของสเปค S14M จะไม่ได้ยึดด้วยหมุดย้ำ และจะจัดส่งแยกพร้อมกับคำสั่งซื้อ
กรุณาคลิก
ประสิทธิภาพการป้องกันสนิมและการบำรุงรักษาวัสดุโลหะและกระบวนการเตรียมผิวของวัสดุเหล่านั้น(2) ตั้งแต่ปี 2014 เป็นต้นไป หน้าแปลนของสเปค S14M จะไม่ได้ยึดด้วยหมุดย้ำ และจะจัดส่งแยกพร้อมกับคำสั่งซื้อ

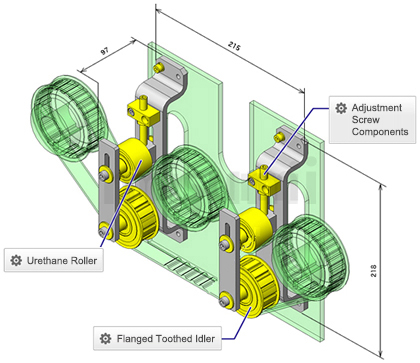

ตัวอย่างการใช้งาน
■ชื่อองค์กร
เครื่องปรับแรงตึงสายพาน (แบบปรับด้วยมือ)
■ หน้าที่ของกลไก
1. เลื่อนลูกกลิ้งด้านที่ปรับได้เพื่อขันและยึดให้แน่นขณะสายพานลำเลียงเปิดอยู่
2. เมื่อใช้ไดรฟ์หลายตัว ให้เพิ่มอัตราการขบกันโดยตั้งลูกกลิ้งให้อยู่ในตำแหน่งกึ่งกลาง
■ ฟังก์ชั่นของลูกล้อสายพานไทม์มิ่ง
เครื่องปรับแรงตึงสายพาน (แบบปรับด้วยมือ)
■ หน้าที่ของกลไก
1. เลื่อนลูกกลิ้งด้านที่ปรับได้เพื่อขันและยึดให้แน่นขณะสายพานลำเลียงเปิดอยู่
2. เมื่อใช้ไดรฟ์หลายตัว ให้เพิ่มอัตราการขบกันโดยตั้งลูกกลิ้งให้อยู่ในตำแหน่งกึ่งกลาง
■ ฟังก์ชั่นของลูกล้อสายพานไทม์มิ่ง
