สเตจกำหนดตำแหน่งแบบมอเตอร์แกน X ชนิดไกด์ลูกบอลเชิงเส้น ความสามารถในการทวนซ้ำของการวางตำแหน่ง ±1μ

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

ภาพรวมผลิตภัณฑ์

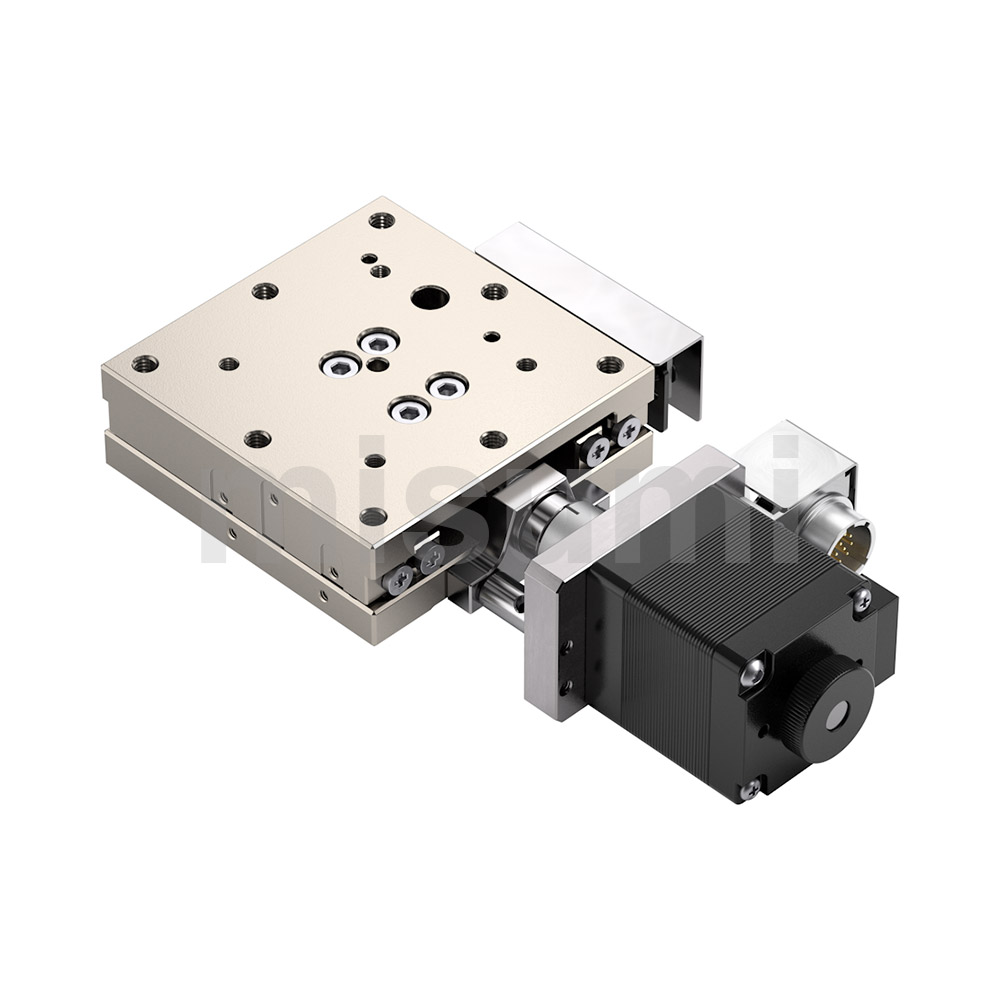

MISUMI E-XMBSH Series Electric Slide Table เป็นแท็บสไลด์ไฟฟ้าราคาประหยัดที่ติดตั้งสเต็ปปิ้งมอเตอร์สองเฟสหรือเซอร์โวมอเตอร์ สามารถใช้เป็นแท็บสไลด์สำหรับปรับตำแหน่งในอุปกรณ์อัตโนมัติได้ ตัวเครื่องทำจากเหล็กพร้อมชุบผิวแบบไม่ใช้ไฟฟ้า ให้ทั้งความแข็งเกร็งสูงและทนต่อสนิมได้อย่างยอดเยี่ยม มีการใช้บอลไกด์ลิเนียร์แบบรวมเป็นตัวนำทาง เพื่อให้มั่นใจในความแม่นยำที่ต้องการ ด้วยการทำให้โครงสร้างเรียบง่ายขึ้นและปรับปรุงกระบวนการผลิต ทำให้ราคาถูกลงอย่างมาก

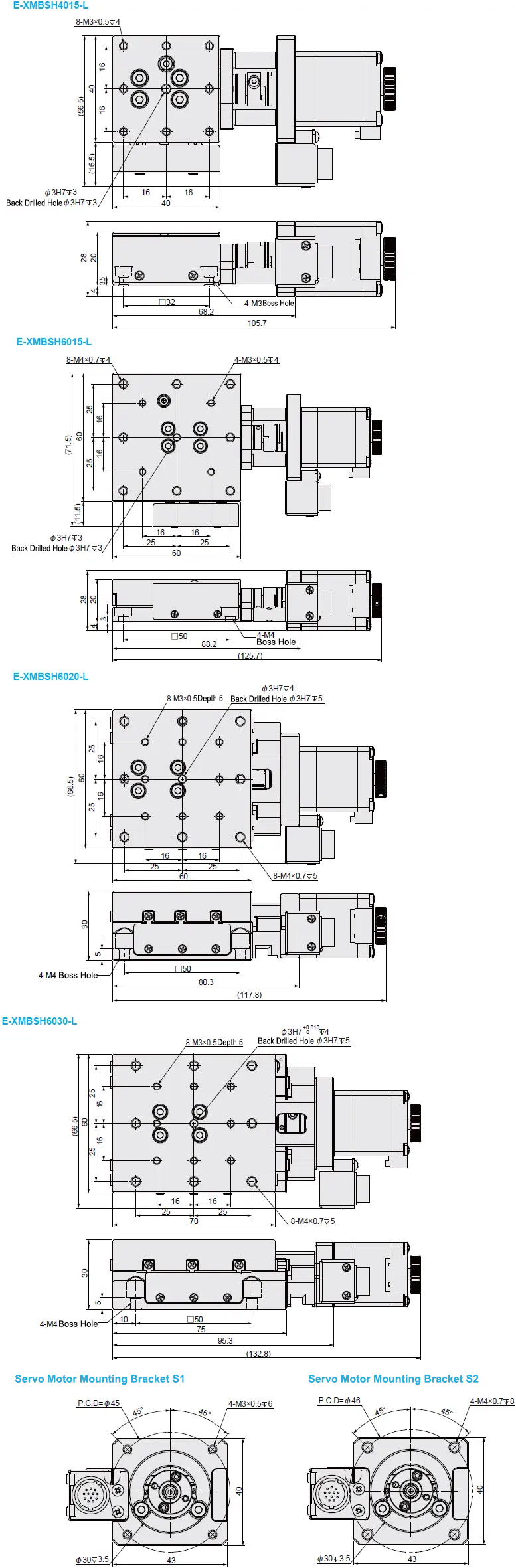

ดรออิ้งบอกขนาด

ภาพด้านบนแสดงสถานการณ์เมื่อเลือกแผ่นปิดฝาแบบ L กรุณาตรวจสอบขนาดโดยละเอียดเมื่อเลือกแผ่นปิดฝาแบบ R โดยใช้ข้อมูล CAD

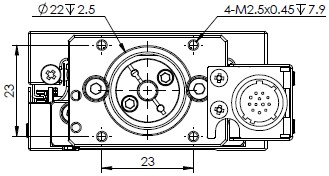

เหล็กฉากสำหรับยึดสเต็ปปิ้งมอเตอร์

E-XMBSH6020-R-S3, E-XMBSH6030-R-S3

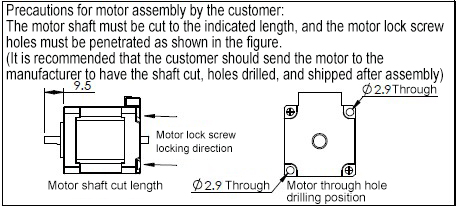

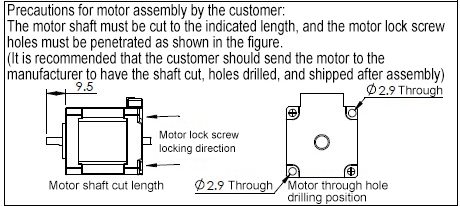

หมายเหตุ: สกรูที่รองรับการใช้งาน (มีให้ในชุด) M2.5 × 0.45 พิทช์ x ความยาว 35 มม. จำนวน 2 ชิ้น; M2.5 × 0.45 พิทช์ x ความยาว 55 มม. จำนวน 2 ชิ้น

E-XMBSH4015-R-S3, E-XMBSH6015-R-S3

ภาพด้านบนแสดงสถานการณ์เมื่อเลือกใช้แผ่นครอบปิด R โปรดยืนยันขนาดโดยละเอียดเมื่อเลือกใช้แผ่นครอบปิด L โดยใช้ข้อมูล CAD

วัสดุ: เหล็กกล้า

กระบวนการเตรียมผิว: ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า

ตารางข้อมูลจำเพาะ

รหัสรุ่น/ Part number

ไกด์เทเบิ้ล
ความยาว
(มม.)

ตำแหน่ง
แผ่นครอบปิด

มอเตอร์

ชุดขับมอเตอร์

สายไฟ
ความยาว
(ม.)

สเปค เชิงกล

สเปค ความแม่นยำ

เซนเซอร์

ชนิด

รูปทรง

ระยะทางในการเคลื่อนที่
(มม.)

พิกัดน้ำหนัก
(N)

น้ำหนัก
(กก.)

ความละเอียด
(พัลส์)

ความเร็ว
สูงสุด

ความแม่นยำ
ในการวางตำแหน่ง
เฉพาะทิศทาง

ทำซ้ำ
การวางตำแหน่ง
ความแม่นยำ

การทำงาน
ไม่ถูกต้อง

ความ
ขนาน

ความตรง

การเคลื่อนไหว
ความขนาน

ขีดจำกัด
เซนเซอร์

เซ็นเซอร์ต้นกำเนิด
(ORG1)

E-XMBSH

แกน X

4015

40 × 40

ไม่มีมาร์คกิ้ง
(พร้อมสเต็ปปิ้งมอเตอร์มาตรฐาน)
S1
(พร้อมขายึดเซอร์โว PCD=45)
S2
(พร้อมเหล็กฉากสำหรับยึดเซอร์โว PCD=46)
S3
(พร้อมเหล็กฉากสำหรับยึดสเต็ปปิ้งมอเตอร์เฟรม 28)

A
(ชุดขับมอเตอร์แบบพัลส์
แกนเดียว)
N
(ไม่มีชุดขับมอเตอร์)

2
(สายไฟ 2 ม.)

4
(สายไฟ 4 ม.)

0.38

5µm

10 มม./วินาที

15µm

±1µm

2.5µm

30µm

3µm

15µm

มีให้

6015

60 × 60

0.6

6020

60 × 60

0.71

20 มม./วินาที

2µm

6030

60 × 70

0.81

ชุดขับมอเตอร์: รุ่นชุดขับมอเตอร์ที่ใช้ในซีรีส์นี้: E-DR42C.

สายเคเบิล: รุ่นสายเคเบิลที่ใช้ในซีรีส์นี้ ได้แก่ HRS12-2M (สายเคเบิลยาว 2 เมตร) / HRS12-4M (สายเคเบิลยาว 4 เมตร).

การผสมผสานแบบหลายแกน: หากต้องการสอบถามเกี่ยวกับการผสมผสานแบบหลายแกนในซีรีส์นี้ กรุณาติดต่อ: ts@misumi.com.vn.

■ รายละเอียดจำเพาะทั่วไป

		E-XMBSH4015	E-XMBSH6015	E-XMBSH6020	E-XMBSH6030
ฟีดสกรู		บอลสกรู ⌀6, สายนำไฟฟ้า 1 มม.		บอลสกรู ⌀8, สายตะกั่ว 1 มม.
รางไกด์		ชนิดบอลไกด์เชิงเส้น
มอเตอร์	รูปทรง	สเต็ปปิ้งมอเตอร์มาตรฐาน 2 เฟส 1.3 A/เฟส
	มุมเสต็ป	1.8°
ชุดขับมอเตอร์แบบพัลส์	แรงดันไฟเลี้ยง	24 ถึง 36 V DC
	กระแส Output	0.3 A ถึง 2.2 A/เฟส (สูงสุด)
	แรงดันสัญญาณพัลส์	5VDC
	วิธีการป้อนพัลส์อินพุต	พัลส์ + ทิศทาง หรือ พัลส์คู่
	จำนวนการแบ่งย่อย	200 ถึง 25600
คอนเนคเตอร์	รหัสรุ่น/ Part number	HR10A-10R-12P (Hirose)
	รหัสรุ่นด้านรับ	HR10A-10P-12S (Hirose)
ซับสเตรตเซนเซอร์	แรงดันไฟเลี้ยง	24 V DC ± 10%
	ชนิดเซนเซอร์	โฟโต้เซนเซอร์มิเนียเจอร์ RPI-0125 (ROHM)
	เอาต์พุต อุปกรณ์ควบคุม	เอาท์พุตขาคอลเลคเตอร์แบบเปิดวงจร NPN
	ลอจิกของเอาท์พุต	ระหว่างการตรวจจับ (มีเงาบัง): Output ทรานซิสเตอร์ปิด (ไม่นำไฟฟ้า)

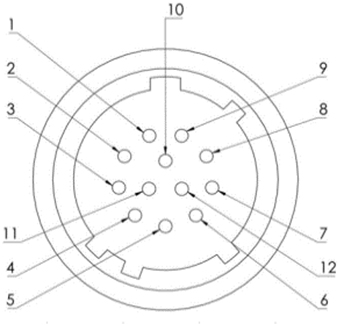

■ การจัดเรียงขาพินคอนเนคเตอร์

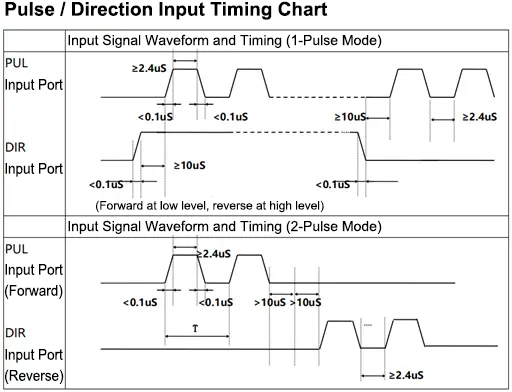

■ไทม์มิ่งไดอะแกรม
ชุดขับมอเตอร์แบบพัลส์

คุณสมบัติผลิตภัณฑ์

คุณสมบัติที่ 1: เหมาะสำหรับการปรับบ่อยครั้งด้วยระยะการเคลื่อนที่สั้น
คุณสมบัติที่ 2: ด้วยการทำให้โครงสร้างเรียบง่ายขึ้นและปรับปรุงกระบวนการผลิต จึงสามารถลดราคาได้
คุณสมบัติที่ 3: โดยการเพิ่มรูสำหรับสลักกำหนดตำแหน่งที่ฐานรอง/แผ่นรองด้านบนและด้านล่างของโต๊ะสไลด์ ทำให้สามารถประกอบและถอดแยกได้อย่างรวดเร็ว
คุณสมบัติที่ 4: ขนาดเส้นผ่านศูนย์กลางและตำแหน่งของรูสลักกำหนดตำแหน่งถูกกำหนดให้เป็นมาตรฐาน ทำให้สามารถนำแท็บสไลด์ขนาดต่าง ๆ มาประกอบเข้าด้วยกันแบบเครื่องมือชนิดถอดสับเปลี่ยนได้ เพื่อรองรับตัวเลือกการประกอบที่หลากหลาย

วิธีการใช้งาน

แท็บสไลด์แกน X ซีรีส์ E-XMBSH มาพร้อมกับสเต็ปปิ้งมอเตอร์แบบสองเฟส และจำเป็นต้องใช้งานร่วมกับชุดขับสเต็ปเปอร์มอเตอร์แบบสองเฟสของ MISUMI, สายเคเบิล รวมถึงพาวเวอร์ซัพพลาย 24 V ที่ลูกค้าจัดหาเอง และอุปกรณ์ควบคุมหลัก (PLC หรือการ์ดควบคุมการเคลื่อนที่) ตัวอย่างของการเชื่อมต่อสายไฟระหว่างแต่ละผลิตภัณฑ์จะแสดงไว้ในแผนภาพด้านล่าง สามารถใช้งานร่วมกับเซอร์โวมอเตอร์ได้เช่นกัน (รูติดตั้งมอเตอร์ PCD45 หรือ PCD46)

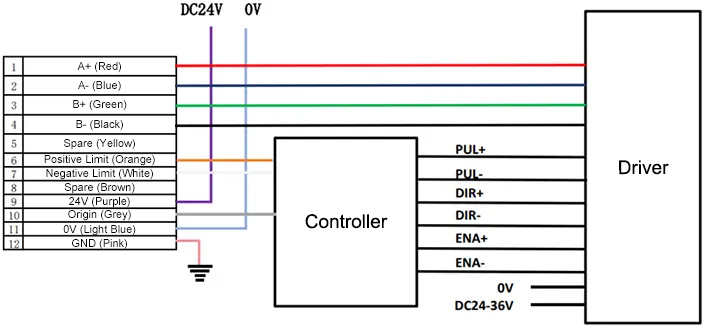

แผนภาพการเชื่อมต่อสายไฟ

ข้อควรระวัง

■ สภาพแวดล้อมการใช้งานของแท็บสไลด์
สภาพแวดล้อมการใช้งาน: 10 ถึง 50°C, 20 ถึง 70%RH (ไม่มีการควบแน่น)
สภาพแวดล้อมที่แนะนำ: 22±5°C, 20 ถึง 70%RH (ไม่มีการควบแน่น)
กรุณาหลีกเลี่ยงการใช้งานแท็บสไลด์ในสภาพแวดล้อมดังต่อไปนี้
(1) สภาพแวดล้อมที่มีฝุ่น (โดยเฉพาะผงโลหะ)
(2) สภาพแวดล้อมที่มีแสงแดดโดยตรงหรือมีการแผ่รังสีความร้อน
(3) ใกล้แหล่งกำเนิดไฟ
(4) สภาพแวดล้อมที่มีแก๊สที่กัดกร่อนหรือไวไฟ
(5) สภาพแวดล้อมที่มีน้ำหรือน้ำมันกระเด็น
(6) สภาพแวดล้อมที่มีแรงสั่นสะเทือนหรือแรงกระแทกสูง
(7) สภาพแวดล้อมที่มีตัวทำละลายอินทรีย์หรือมีปริมาณเกลือสูง

■เกี่ยวกับงานซ่อมบำรุงแท็บสไลด์
ยังไม่มีมาตรฐานงานซ่อมบำรุงประจำที่เป็นแบบเดียวกัน เนื่องจากชนิดของจาระบีและตัวอย่างการใช้งานที่แตกต่างกัน ขึ้นอยู่กับสภาพการขับเคลื่อนและประเภทของราง กรุณาตรวจสอบจาระบีอย่างน้อยเดือนละหนึ่งครั้ง

การใช้งานอุตสาหกรรม

อิเล็กทรอนิกส์/เครื่องใช้ในบ้าน	อุตสาหกรรมยานยนต์	ทางการแพทย์

สมาร์ทโฟน	เซมิคอนดักเตอร์	แบตเตอรี่ลิเธียม

เอกสารที่เกี่ยวข้อง

■ ชุดขับมอเตอร์แบบพัลส์
ชุดขับมอเตอร์ที่รองรับสามารถควบคุมได้ทั้งแบบพัลส์คู่และพัลส์ + ทิศทาง สำหรับขนาดติดตั้งและคู่มือผู้ใช้ กรุณาดูที่: E-DR42C

รายการซีรีส์โต๊ะสไลด์จักรกลอัตโนมัติแบบประหยัด

		ทิศทางการเคลื่อนที่
		แกน X	เพลาหมุน	โกนิโอมิเตอร์	แกน Z	การรวมกันแบบหลายแกน
ไกด์ กลไก	ลิเนียร์บอล	รุ่นบาง ความสามารถในการทวนซ้ำ ความแม่นยำ ±1.5µ รุ่นมาตรฐาน ความสามารถในการทวนซ้ำ ความแม่นยำ ±1µ รุ่นมาตรฐาน ความสามารถในการทวนซ้ำ ความแม่นยำ ±1.5µ พร้อม Circulator รุ่นมาตรฐาน ความสามารถในการทวนซ้ำ ความแม่นยำ ±1.5µ/±2µ พร้อม Circulator รุ่นมาตรฐาน ความสามารถในการทวนซ้ำ ความแม่นยำ ±1µ พร้อม Circulator พร้อมแผ่นปิด รุ่นมาตรฐาน ความสามารถในการทวนซ้ำ ความแม่นยำ ±1µ ความสามารถในการทวนซ้ำ ความแม่นยำ ±5µ	—	—	ความสามารถในการทวนซ้ำและความแม่นยำของประเภทยก ±5µ ความสามารถในการทวนซ้ำและความแม่นยำ ±5µ	ความสามารถในการทวนซ้ำ ±5µ
ไกด์ กลไก	ตลับลูกกลิ้งแบบสลับ	ความแม่นยำในการวางตำแหน่งซ้ำ ±1.5µ ความแม่นยำในการวางตำแหน่งซ้ำ ±1µ	—	ความแม่นยำในการวางตำแหน่งซ้ำ ±0.006° ความแม่นยำในการวางตำแหน่งซ้ำ ±0.01°	ความสามารถในการทวนซ้ำ ±1µ	ความแม่นยำในการวางตำแหน่งซ้ำ ±0.01°
เลื่อยโซ่ กลไก	บอลสกรู	—	ความแม่นยำในการวางตำแหน่งซ้ำ ±0.005° ความแม่นยำในการวางตำแหน่งซ้ำ ±0.01°	—	—	—
เลื่อยโซ่ กลไก	เฟืองตัวหนอน	—	ความแม่นยำในการวางตำแหน่งซ้ำ ±0.05° ความแม่นยำในการวางตำแหน่งซ้ำ ±0.08°	—	—	—

หากคุณต้องการชุดค่าผสมแบบหลายแกนอื่น ๆ กรุณาติดต่อ ts@misumi.com.vn
