สเตจกำหนดตำแหน่งแบบมอเตอร์แกน X ชนิดไกด์ลูกบอลเชิงเส้น ความสามารถในการทวนซ้ำของการวางตำแหน่ง ±1.5μ
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
แผนภาพการเชื่อมต่อสายไฟสำหรับเดือนพฤศจิกายน 2024 ได้รับการอัปเดตแล้ว อ้างอิงเว็บไซต์สำหรับการยืนยัน
ภาพรวมผลิตภัณฑ์
MISUMI E-XMBSN Series Electric Slide Table เป็นไกด์เทเบิ้ลแบบประหยัดที่มาพร้อมกับสเต็ปปิ้งมอเตอร์สองเฟส สามารถใช้เป็นแท็บสไลด์สำหรับปรับตำแหน่งในอุปกรณ์อัตโนมัติได้ ตัวเครื่องทำจากเหล็กพร้อมชุบผิวแบบไม่ใช้ไฟฟ้า ให้ทั้งความแข็งเกร็งสูงและทนต่อสนิมได้อย่างยอดเยี่ยม มีการใช้บอลไกด์ลิเนียร์แบบรวมเป็นตัวนำทาง เพื่อให้มั่นใจในความแม่นยำที่ต้องการ ด้วยการทำให้โครงสร้างเรียบง่ายขึ้นและปรับปรุงกระบวนการผลิต ทำให้ราคาถูกลงอย่างมาก

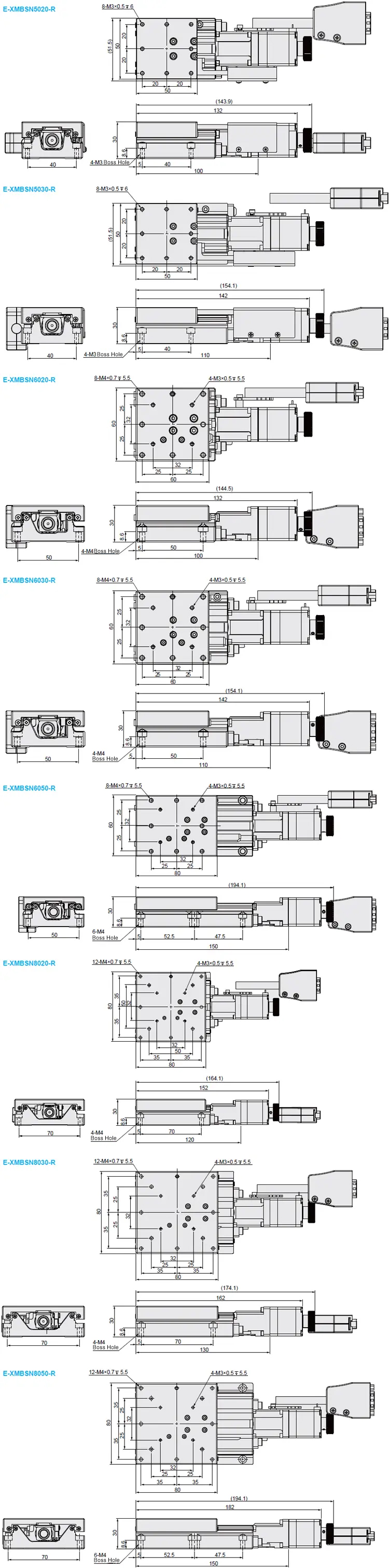

ดรออิ้งบอกขนาด
วัสดุ: เหล็กกล้า
กระบวนการเตรียมผิว: ชุบผิวนิกเกิลด้วยเคมีตารางข้อมูลจำเพาะ
| รหัสรุ่น/ Part number | ไกด์เทเบิ้ล ความยาว (มม.) |  ตำแหน่ง แผ่นครอบปิด |  มอเตอร์ |  ชุดขับมอเตอร์ |  สายไฟความยาว (ม.) | สเปค เชิงกล | สเปค ความแม่นยำ | เซนเซอร์ | ||||||||||||
 ชนิด |  รูปทรง | ระยะทางในการเคลื่อนที่ (มม.) | พิกัดน้ำหนัก (N) | น้ำหนัก (กก.) | ความละเอียด (พัลส์) | ความเร็ว สูงสุด | ความแม่นยำ ในการวางตำแหน่ง เฉพาะทิศทาง | ทำซ้ำ การวางตำแหน่ง ความแม่นยำ | การทำงาน ไม่ถูกต้อง | ความ ขนาน | การเคลื่อนไหว ความเป็นเชิงเส้น | การเคลื่อนไหว ความขนาน | ขีดจำกัด เซนเซอร์ | เซ็นเซอร์ต้นกำเนิด (ORG1) | ||||||
| E-XMBSN | แกน X | 5020 | 50 × 50 | R | เว้นว่าง (พร้อมสเต็ปปิ้งมอเตอร์ มาตรฐาน) | A (ชุดขับมอเตอร์แบบพัลส์แกนเดียว) N (ไม่มีชุดขับมอเตอร์) | 2 (สายไฟ 2 ม.) 4 (สายไฟ 4 ม.) | 20 | 58.8 | 0.7 | 5µm | 10 มม./วินาที | 15µm | ±1.5µm | 5µm | 30µm | 10µm | 15µm | มีให้ | มีให้ |
| 5030 | 30 | 0.75 | ||||||||||||||||||
| 6020 | 60 × 60 | 20 | 78.4 | 0.75 | ||||||||||||||||
| 6030 | 30 | 0.8 | ||||||||||||||||||
| 6050 | 60 × 80 | 50 | 1.2 | |||||||||||||||||
| 8020 | 80 × 80 | 20 | 98 | 1.2 | ||||||||||||||||
| 8030 | 30 | 1.3 | ||||||||||||||||||
| 8050 | 50 | 1.5 | ||||||||||||||||||
ชุดขับมอเตอร์: รุ่นชุดขับมอเตอร์ที่ใช้ในซีรีส์นี้: E-DR42C.สาย: รุ่นสายที่ใช้ในซีรีส์นี้ ได้แก่ D-SUB15-2M (สายกลมขนาดเล็กยาว 2 เมตร) / D-SUB15-4M (สายกลมขนาดเล็กยาว 4 เมตร).การผสมผสานแบบหลายแกน: หากต้องการสอบถามเกี่ยวกับการผสมผสานแบบหลายแกนในซีรีส์นี้ กรุณาติดต่อ: ts@misumi.com.vn.■ รายละเอียดจำเพาะทั่วไป
| ฟีดสกรู | บอลสกรู ⌀8, สายตะกั่ว 1 มม. | |
| รางไกด์ | ชนิดบอลไกด์เชิงเส้น | |
| มอเตอร์ | รูปทรง | สเต็ปปิ้งมอเตอร์มาตรฐาน 2 เฟส 1.3 A/เฟส |
| มุมเสต็ป | 1.8° | |
| ชุดขับมอเตอร์แบบพัลส์ | แรงดันไฟเลี้ยง | 24 ถึง 36 V DC |
| กระแส Output | 0.3 A ถึง 2.2 A/เฟส (สูงสุด) | |
| แรงดันสัญญาณพัลส์ | 5VDC | |
| วิธีการป้อนพัลส์อินพุต | พัลส์ + ทิศทาง หรือ พัลส์คู่ | |
| จำนวนการแบ่งย่อย | 200 ถึง 25600 | |
| คอนเนคเตอร์ | รหัสรุ่น/ Part number | HDB-15F-T03-31 (Adam) |
| รหัสรุ่นด้านรับ | HDB-15M-T03-31 (Adam) | |
| ซับสเตรตเซนเซอร์ | แรงดันไฟเลี้ยง | 24 V DC ± 10% |
| ชนิดเซนเซอร์ | เซนเซอร์ตรวจจับวัตถุ (โฟโตอิเล็กทริคเซนเซอร์) ขนาดเล็ก EE-SX4320 (Omron) | |
| เอาต์พุต อุปกรณ์ควบคุม | เอาท์พุตขาคอลเลคเตอร์แบบเปิดวงจร NPN | |
| ลอจิกของเอาท์พุต | ระหว่างการตรวจจับ (มีเงาบัง): Output ทรานซิสเตอร์ปิด (ไม่นำไฟฟ้า) | |

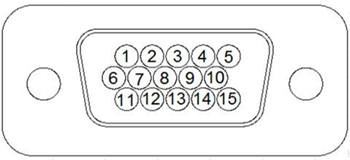

■ การจัดเรียงขาพินคอนเนคเตอร์
■ไทม์มิ่งไดอะแกรม
ชุดขับมอเตอร์แบบพัลส์
.jpg)
คุณสมบัติผลิตภัณฑ์
คุณสมบัติที่ 1: เหมาะสำหรับการปรับบ่อยครั้งด้วยระยะการเคลื่อนที่สั้น
คุณสมบัติที่ 2: โครงสร้างที่ได้รับการปรับให้เหมาะสมและราคาที่ต่ำลงด้วยการผลิตในประเทศ
คุณสมบัติที่ 3: แผ่นบนและแผ่นล่างใช้รางลูกปืนร่องโค้งแบบกอธิคอาร์ช โดยมีจุดสัมผัสสี่จุดกับลูกบอลเหล็ก เพื่อความแข็งแรงสูง
คุณสมบัติที่ 4: ไดรเวอร์มาตรฐานรองรับทั้งการควบคุมแบบดูอัลพัลส์และแบบพัลส์ + ทิศทาง เพื่อตอบสนองความต้องการของสภาพการทำงานที่หลากหลาย
คุณสมบัติที่ 2: โครงสร้างที่ได้รับการปรับให้เหมาะสมและราคาที่ต่ำลงด้วยการผลิตในประเทศ
คุณสมบัติที่ 3: แผ่นบนและแผ่นล่างใช้รางลูกปืนร่องโค้งแบบกอธิคอาร์ช โดยมีจุดสัมผัสสี่จุดกับลูกบอลเหล็ก เพื่อความแข็งแรงสูง
คุณสมบัติที่ 4: ไดรเวอร์มาตรฐานรองรับทั้งการควบคุมแบบดูอัลพัลส์และแบบพัลส์ + ทิศทาง เพื่อตอบสนองความต้องการของสภาพการทำงานที่หลากหลาย
วิธีการใช้งาน

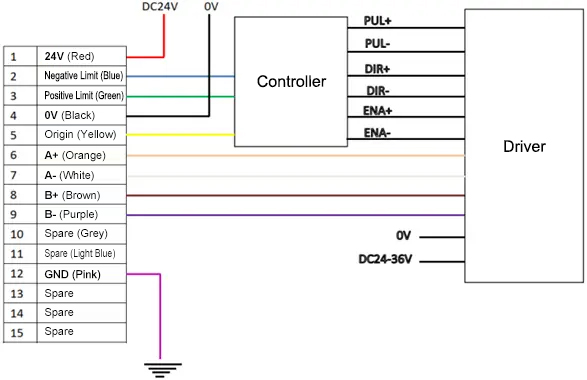

แท็บสไลด์แกน X ซีรีส์ E-XMBSN มาพร้อมกับสเต็ปปิ้งมอเตอร์แบบสองเฟส และจำเป็นต้องใช้งานร่วมกับชุดขับสเต็ปเปอร์มอเตอร์แบบสองเฟสของ MISUMI, สายไฟ รวมถึงพาวเวอร์ซัพพลาย 24 V ที่ลูกค้าจัดหาเอง และอุปกรณ์ควบคุมหลัก (PLC หรือการ์ดควบคุมการเคลื่อนที่) ตัวอย่างการเชื่อมต่อสายไฟระหว่างแต่ละผลิตภัณฑ์จะแสดงในแผนภาพด้านล่าง
ข้อควรระวัง
■ สภาพแวดล้อมการใช้งานของแท็บสไลด์
สภาพแวดล้อมการใช้งาน: 10 ถึง 50°C, 20 ถึง 70%RH (ไม่มีการควบแน่น)
สภาพแวดล้อมที่แนะนำ: 22±5°C, 20 ถึง 70%RH (ไม่มีการควบแน่น)
กรุณาหลีกเลี่ยงการใช้งานแท็บสไลด์ในสภาพแวดล้อมดังต่อไปนี้
(1) สภาพแวดล้อมที่มีฝุ่น (โดยเฉพาะผงโลหะ)
(2) สภาพแวดล้อมที่มีแสงแดดโดยตรงหรือมีการแผ่รังสีความร้อน
(3) ใกล้แหล่งกำเนิดไฟ
(4) สภาพแวดล้อมที่มีแก๊สที่กัดกร่อนหรือไวไฟ
(5) สภาพแวดล้อมที่มีน้ำหรือน้ำมันกระเด็น
(6) สภาพแวดล้อมที่มีแรงสั่นสะเทือนหรือแรงกระแทกสูง
(7) สภาพแวดล้อมที่มีตัวทำละลายอินทรีย์หรือมีปริมาณเกลือสูง
■เกี่ยวกับงานซ่อมบำรุงแท็บสไลด์
ยังไม่มีมาตรฐานงานซ่อมบำรุงประจำที่เป็นแบบเดียวกัน เนื่องจากชนิดของจาระบีและตัวอย่างการใช้งานที่แตกต่างกัน ขึ้นอยู่กับสภาพการขับเคลื่อนและประเภทของราง กรุณาตรวจสอบจาระบีอย่างน้อยเดือนละหนึ่งครั้ง
การใช้งานอุตสาหกรรม
เอกสารที่เกี่ยวข้อง
■ ชุดขับมอเตอร์แบบพัลส์
ชุดขับมอเตอร์ที่รองรับสามารถควบคุมได้ทั้งแบบพัลส์คู่และพัลส์ + ทิศทาง สำหรับขนาดติดตั้งและคู่มือผู้ใช้ กรุณาดูที่: E-DR42C
ชุดขับมอเตอร์ที่รองรับสามารถควบคุมได้ทั้งแบบพัลส์คู่และพัลส์ + ทิศทาง สำหรับขนาดติดตั้งและคู่มือผู้ใช้ กรุณาดูที่: E-DR42C
