เซนเซอร์ม่านแสง เอนกประสงค์

· ขนาดกะทัดรัด ขนาดหน้าตัด 35*27 มม.
·ใช้การควบคุมเอาต์พุตวงจรคู่แยกอิสระ เพื่อความปลอดภัยและความน่าเชื่อถือสูง
·เวลาตอบสนองสั้น เวลาตอบสนองเร็วสุด <1 มิลลิวินาที
·รองรับแรงดันไฟฟ้ากว้าง DC24±20%
·ทนทานต่อการรบกวนทางแม่เหล็กไฟฟ้าได้ดี สามารถทนต่อการรบกวนทางแม่เหล็กไฟฟ้าต่าง ๆ จากอุปกรณ์มอเตอร์ได้อย่างมีประสิทธิภาพ
·ใช้เทคโนโลยีซิงโครไนซ์สาย มีความทนทานต่อการรบกวนทางแสงสูง
·ติดตั้งง่ายและใช้งานสะดวก

■ สเปค และประสิทธิภาพ

ประเภท	ระยะพิทช์แกนแสง (10 มม.)	ระยะพิทช์แกนแสง (20 มม.)	ระยะพิทช์ของแกนแสง (40 มม.)
รหัสรุ่น/ Part number	E-MBF3SG10	E-MBF3SG20	E-MBF3SG40
รายการ
ความสูงการตรวจจับ	70 ถึง 1960 มม.
ขนาดของตัวเรือน	35 × 27.7 มม.
ระยะตรวจจับ	0 ถึง 3 ม.
พิทช์แกนแสง	10/20/40 มม.
ความยาวคลื่นอินฟราเรด	940 นาโนเมตร
วิธีการซิงโครไนซ์	การซิงโครไนซ์ด้วยสาย
กำลังสูงสุด	≤ 5W
เวลาตอบสนอง	< 5 มิลลิวินาที
แรงดันไฟเลี้ยง	24 V DC ±20%
เอาต์พุตที่ปลอดภัย (OSSD)	Output ทรานซิสเตอร์ PNP: กระแสโหลดไฟฟ้า ≤ 200 mA, แรงดันตกค้าง ≤ 1 V (ไม่รวมแรงดันตกคร่อมที่เกิดจากการต่อสายเคเบิลเพิ่ม), กระแสไฟรั่ว ≤ 1 mA; Output ทรานซิสเตอร์ NPN: กระแสโหลดไฟฟ้า ≤ 200 mA, แรงดันตกค้าง ≤ 1 V (ไม่รวมแรงดันตกคร่อมที่เกิดจากการต่อสายเคเบิลเพิ่ม), กระแสไฟรั่ว ≤ 1 mA.
ระดับการป้องกันตู้หุ้ม	IP 54
อุณหภูมิใช้งาน	-10 ถึง 55°C (ไม่มีการควบแน่น)
อุณหภูมิการเก็บรักษา	-20 ถึง 70°C
ความชื้นสัมพัทธ์	15% ถึง 85%
วัสดุเคส	อะลูมิเนียม
ความต้านทานต่อการรบกวนของแสง	10000ลักซ์ (มุมตกกระทบ I > 5°)
วิธีการเชื่อมต่อสายไฟ	(G × 12) × 1 (2 ชิ้น) สายต่อขยายสำหรับตัวปล่อย 2.5 ม., สายต่อขยายสำหรับตัวรับ 3.5 ม.

■ แผนภาพวงจรเอาต์พุต



ลำดับที่	สี ขดลวด	ตัวส่งสัญญาณ	ตัวรับ	อุปกรณ์สายไฟ
1	สีน้ำตาล	+24 V	+24 V	พาวเวอร์ซัพพลาย+
2	สีน้ำเงิน	0V	0V	พาวเวอร์ซัพพลาย -
3	สีเทา	สำหรับการใช้งานระบบสื่อสาร	สำหรับการใช้งานระบบสื่อสาร	การเชื่อมต่อสายไฟระหว่างตัวส่งสัญญาณและตัวรับสัญญาณ
4	สีดำ	/	NPN/PNP เอาต์พุต	โหลดไฟฟ้าอินพุตเทอร์มินอล 1
5	สีขาว	/	NPN/PNP เอาต์พุต	โหลดไฟฟ้าอินพุต 2

■ สถานะการทำงานของเซนเซอร์พื้นที่

วิธีการเอาต์พุต	เซนเซอร์พื้นที่ สถานะ	ไฟแสดงสถานะตัวส่ง	ไฟแสดงสถานะ ฝั่งรับ
		ไฟสีเขียว	ไฟสีเขียว	ไฟสีแดง
NPN NC	การส่งผ่านแสง	○	○	●
	การปิดกั้นแสง	○	●	○
PNP NC	การส่งผ่านแสง	○	○	●
	การปิดกั้นแสง	○	●	○

หมายเหตุ: ○ หมายถึงไฟแสดงสถานะเปิดอยู่, ● หมายถึงไฟแสดงสถานะปิดอยู่

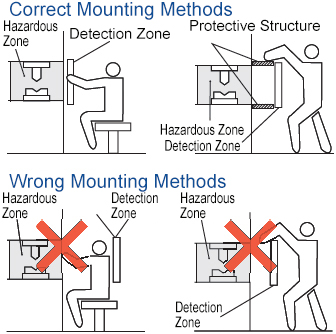

ระยะห่างถึงอันตรายถูกกำหนดโดยวัตถุที่สามารถตรวจจับได้ขั้นต่ำและเวลาตอบสนองของเซนเซอร์พื้นที่ที่เลือก ระยะห่างเพลาทั่วไป: 20 มม. (⌀25 มม.). อย่างไรก็ตาม เมื่อระยะห่างถึงแหล่งอันตรายสั้น กรุณาเลือกระยะห่างลำแสงที่ 10 มม. (⌀15 มม.) เมื่อระยะห่างจากแหล่งอันตรายมากขึ้น สามารถใช้ระยะห่างของลำแสงที่ประหยัดต้นทุนมากขึ้นที่ 40 มม. (⌀45 มม.) ได้เช่นกัน


เมื่อระยะห่างถึงแหล่งอันตรายอยู่ใกล้ วัตถุที่ตรวจจับ ⌀15 มม. (ตรวจจับนิ้วมือ) ระยะห่างระหว่างแกนแสง 10 มม. ประเภทความปลอดภัยสูงพิเศษ	รุ่นมาตรฐานทั่วไป ตรวจจับตัวเครื่อง ⌀25 มม. (ตรวจจับด้วยมือ) ระยะห่างแกนแสง 20 มม. ชนิดทั่วไป	เมื่อระยะห่างจากแหล่งอันตรายค่อนข้างไกล ตรวจจับตัวเครื่อง ⌀45 มม. (ตรวจจับแขน, ขา, ตัวเครื่อง) ระยะห่างแกนแสง 40 มม. โปรดเลือกตัวเลือกนี้เมื่อสถานที่ติดตั้งอยู่ห่างจากแหล่งอันตราย



รหัสสินค้า		—		จำนวนแกนแสง		—		รุ่นเอาต์พุต
E-MBF3SG		—		4		—		N

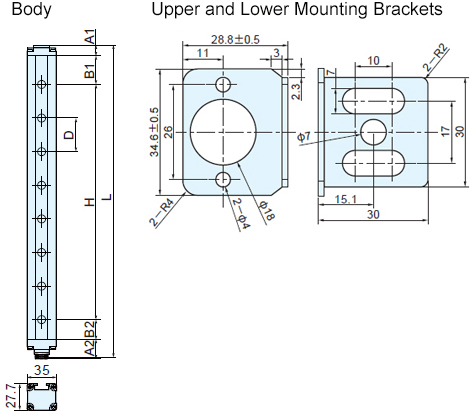

รหัสสินค้า		จำนวนแกนแสง	รุ่นเอาต์พุต	ความสูงในการตรวจจับ H (มม.)	มิติส่วนประกอบ	ความสูงรวม L (มม.)
ชนิด	พิทช์แกนแสง D			H=(-1) ×		L=A1+A2+B1+B2+H
E-MBF3SG	10	8 ถึง 100	N(เอาต์พุต NPN)/ P(เอาต์พุต PNP)	70 ถึง 990	A1: 14 มม., A2: 20 มม., B1: 5 มม., B2: 30 มม.	139 ถึง 1059
	20	4 ถึง 50		60 ถึง 980	A1:14 มม., A2:20 มม., B1:10 มม., B2:35 มม.	139 ถึง 1059
	40	4 ถึง 50		120 ถึง 1960	A1:14 มม., A2:20 มม., B1:10 มม., B2:35 มม.	199 ถึง 2039



ชนิด	พิทช์แกนแสง	จำนวนแกนแสง	รุ่นเอาต์พุต	ความสูงในการตรวจจับ (มม.)	ความสูงทั้งหมด (มม.)
	D			H	L
E-MBF3SG	10	8	NPN: N PNP: P	70	139
		12		110	179
		16		150	219
		20		190	259
		24		230	299
		28		270	339
		32		310	379
		36		350	419
		40		390	459
		44		430	499
		48		470	539
		52		510	579
		56		550	619
		60		590	659
		64		630	699
		68		670	739
		72		710	779
		76		750	819
		80		790	859
		84		830	899
		88		870	939
		92		910	979
		96		950	1019
		100		990	1059
	20	4		60	139
		6		100	179
		8		140	219
		10		180	259
		12		220	299
		14		260	339
		16		300	379
		18		340	419
		20		380	459
		22		420	499
		24		460	539
		26		500	579
		28		540	619
		30		580	659
		32		620	699
		34		660	739
		36		700	779
		38		740	819
		40		780	859
		42		820	899
		44		860	939
		46		900	979
		48		940	1019
		50		980	1059
	40	4		120	199
		6		200	279
		8		280	359
		10		360	439
		12		440	519
		14		520	599
		16		600	679
		18		680	759
		20		760	839
		22		840	919
		24		920	999
		26		1000	1079
		28		1080	1159
		30		1160	1239
		32		1240	1319
		34		1320	1399
36		1400	1479
38		1480	1559
40		1560	1639
42		1640	1719
44		1720	1799
46		1800	1879
48		1880	1959
50		1960	2039

E-MBF3SG20-4 ไม่สามารถใช้ความสูงรวมในการคำนวณสูตรได้
เซนเซอร์พื้นที่ใช้สำหรับตรวจจับวัตถุ ไม่เหมาะสมกับการใช้งานที่ต้องคำนึงถึงความปลอดภัยของมนุษย์

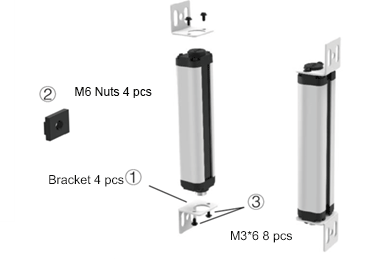

■ เกี่ยวกับการติดตั้ง
3. ข้อควรระวังในการติดตั้งใกล้กัน
เมื่อมีการติดตั้งอุปกรณ์เซนเซอร์พื้นที่สองตัวหรือมากกว่าติดกัน อาจเกิดการรบกวนกันระหว่างอุปกรณ์เซนเซอร์พื้นที่ได้ง่าย ดังแสดงในรูปที่ 3-1 แสงอินฟราเรดที่ปล่อยออกมาจากชุดส่งของผลิตภัณฑ์ (1) อาจมีผลกระทบต่อชุดรับของผลิตภัณฑ์ (2) สิ่งนี้อาจรบกวนการทำงานของฟังก์ชันป้องกันของผลิตภัณฑ์ (2) ซึ่งหมายความว่าผู้ปฏิบัติงานอาจมีความเสี่ยง ดังนั้น กรุณาติดตั้งตามรูปที่ 3-2 หลีกเลี่ยงการติดตั้งเซนเซอร์สำหรับพื้นที่ที่อยู่ติดกันในด้านเดียวกันโดยไม่มีฉากกั้นแสง เพราะแสงที่ปล่อยออกมาจากตัวส่งอาจไปถึงตัวรับของชุดที่อยู่ข้างเคียงได้ง่าย

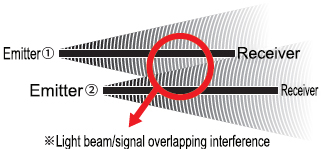

รูปที่ 3-1 แผนภาพการรบกวนร่วมระหว่างขาอิมิตเตอร์ (1) และขาอิมิตเตอร์ (2)

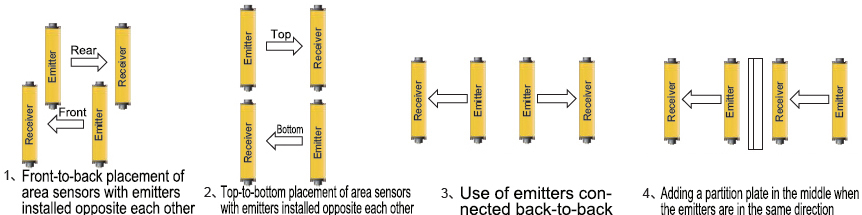

รูปที่ 3-2 แผนผังการติดตั้งเพื่อป้องกันการรบกวนซึ่งกันและกันระหว่างเซนเซอร์พื้นที่



4. ตำแหน่งการติดตั้งที่ถูกต้องเมื่อมีวัตถุสะท้อนแสง
หากมีวัตถุที่มีพื้นผิวสะท้อนแสงเรียบอยู่รอบๆ อุปกรณ์เซนเซอร์พื้นที่ เช่น แผ่นโลหะ พื้น เพดาน ชิ้นงาน ฝาครอบ ฉากกั้น แผ่นกระจก ฯลฯ ตำแหน่งการติดตั้งของเซนเซอร์พื้นที่ควรอยู่ห่างจากพื้นผิวสะท้อนแสงมากกว่า A (ม.) ค่าของ A สามารถหาได้โดยสูตรการคำนวณหรือดูได้จากแผนภูมิค่าเชิงพิกัด 4-2 ดังแสดงในรูปที่ 4-1 กรวยมีมุมปากกรวย α ซึ่งเกิดขึ้นระหว่างแกนแสงกับลำแสงที่อยู่บริเวณขอบของกรวยแสง โดยที่ α = มุมรูรับแสงของลำแสง, L = ระยะห่างระหว่างตัวส่งและตัวรับ, และ L


● กรุณาใช้งานภายในสเปคของผลิตภัณฑ์นี้ นอกจากนี้ หากมีการดัดแปลงผลิตภัณฑ์นี้ จะไม่สามารถรับประกันฟังก์ชั่นและประสิทธิภาพได้
● ผลิตภัณฑ์นี้ได้รับการพัฒนา/ผลิตเพื่อใช้ในสภาพแวดล้อมอุตสาหกรรม
● ห้ามใช้งานกลางแจ้ง
● เมื่อใช้ผลิตภัณฑ์นี้เพื่อเพิ่มการปกป้องมนุษย์จากอันตรายที่เกิดขึ้นรอบเครื่องจักรที่กำลังทำงาน อาจมีข้อบังคับจากหน่วยงานความปลอดภัยระดับประเทศหรือภูมิภาคที่เกี่ยวข้อง สำหรับรายละเอียดเพิ่มเติม โปรดติดต่อแผนกที่เกี่ยวข้อง
● เมื่อมีการนำผลิตภัณฑ์นี้ไปใช้กับเครื่องจักรเฉพาะ กรุณาปฏิบัติตามข้อกำหนดด้านความปลอดภัยที่รวมถึงวิธีการใช้งานที่ถูกต้อง การติดตั้ง การใช้งาน และวัตถุที่เกี่ยวข้องกับการบำรุงรักษา ผู้ติดตั้งและผู้ใช้งานที่รับผิดชอบมีหน้าที่ต้องดำเนินการติดตั้งผลิตภัณฑ์นี้ตามวัตถุเหล่านี้
● ผลิตภัณฑ์นี้อาจได้รับความเสียหายหากได้รับแรงกระแทกมากเกินไป เช่น การทำตก โปรดใช้งานด้วยความระมัดระวัง
● กรุณาใช้ผลิตภัณฑ์นี้หลังจากพิจารณาความเป็นไปได้ของการทำงานผิดปกติและดำเนินมาตรการความปลอดภัยเพื่อป้องกันความสูญเสีย
● ก่อนใช้งานผลิตภัณฑ์นี้ กรุณาตรวจสอบให้แน่ใจว่าฟังก์ชันและประสิทธิภาพของผลิตภัณฑ์ทำงานเป็นปกติตามสเปคที่ออกแบบไว้ก่อนใช้งาน
● เมื่อทิ้งผลิตภัณฑ์นี้ กรุณาจัดการเป็นของเสียอุตสาหกรรม
