รางกระดูกงู, แบบกึ่งปิด, แบบปิดสนิท

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

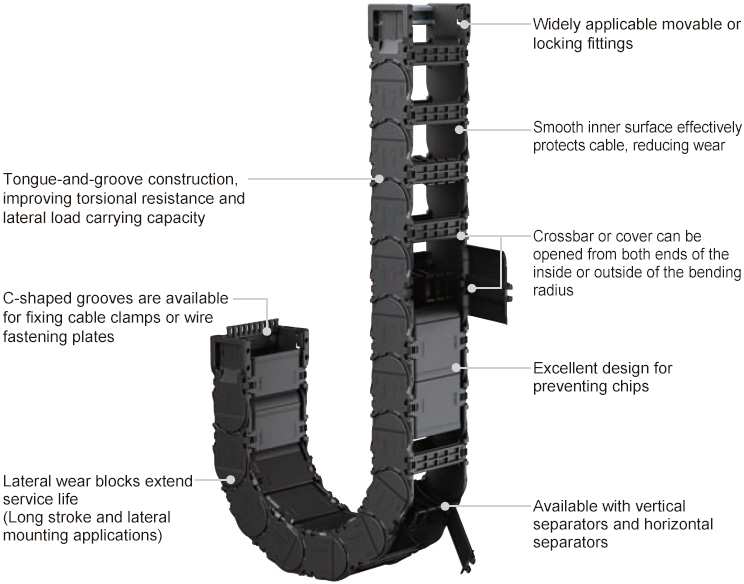

ภาพรวมผลิตภัณฑ์

โครงสร้างสี่ชิ้น ประกอบและถอดประกอบได้ง่าย
คานขวางและแผ่นปิดสามารถพลิกได้เกือบ 180°
โหลดปานกลางและแข็งแรง
ขยายได้ด้วยคลิป สามารถติดตั้งสายยางแยกอิสระไว้ด้านนอกของรางกระดูกงู
ช่วยให้โหลดไฟฟ้าได้อย่างรวดเร็ว ประหยัดเวลาในการประกอบ

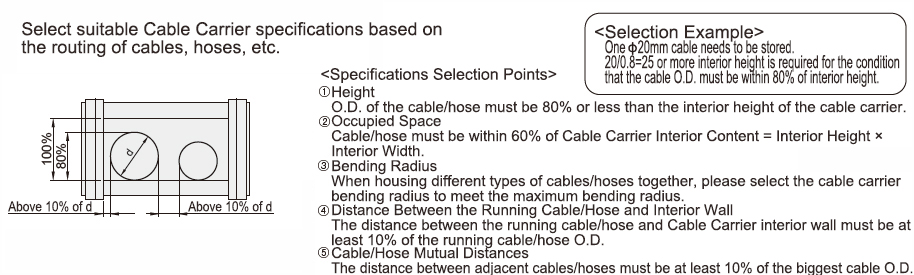

เลือกตัวอย่าง

ดรออิ้งบอกขนาด

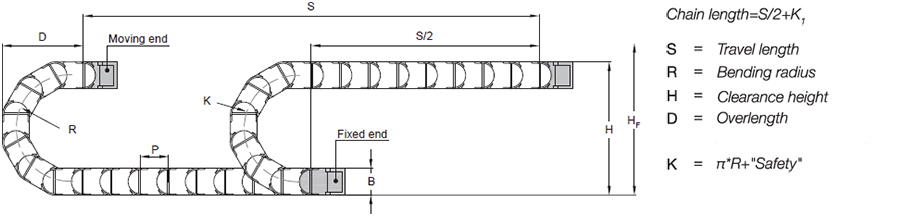

ขนาด / ลักษณะภายนอก

นำเข้า PA + ใยแก้ว

ภาพหน้าตัด

ความสูงภายใน 35	ความสูงภายใน 45

ดรออิ้งบอกขนาดข้อต่อ

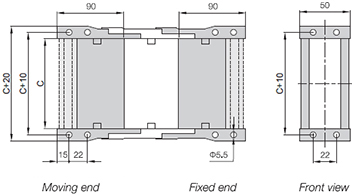

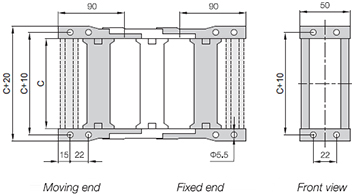

ความสูงภายใน 35
ชนิดกึ่งปิด	ชนิดปิดสนิท
		Drawing ระบุขนาดของแผ่นเพลทแยก

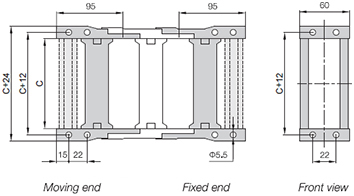

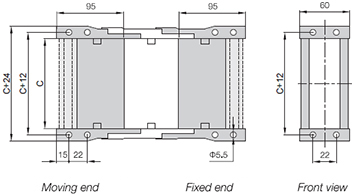

ความสูงภายใน 45
ชนิดกึ่งปิด	ชนิดปิดสนิท
		Drawing ระบุขนาดของแผ่นเพลทแยก

ข้อมูลทางเทคนิค

ความเร็ว/การเร่งความเร็ว MLa	สูงสุด 10[m/s]/สูงสุด 50[m/s²]
ความเร็ว/การเร่งความเร็ว MLb	สูงสุด 3[m/s]/สูงสุด 6[m/s²]
ความเร็วในการเลื่อน/ความเร่ง	สูงสุด 5[m/s]/สูงสุด 30[m/s²]
อุณหภูมิที่อนุญาต	-40°C ถึง 120°C
เกรดความหน่วงไฟ ระดับการติดไฟ	UL94 HB

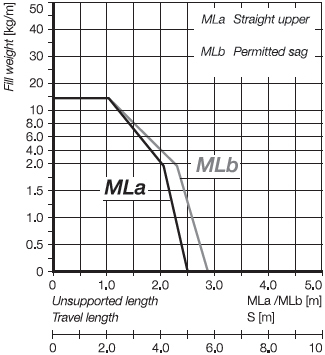

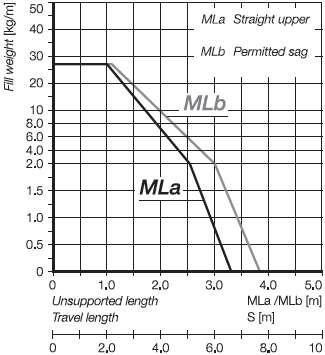

โหลดไฟฟ้าเหนือศีรษะ

ความสูงภายใน 35	ความสูงภายใน 45

ภาพรวมของสเปค

รหัสสินค้า		ความสูงภายนอก B	ความกว้างด้านใน C	ความกว้างภายนอก W	ระยะพิทช์ของลิงค์ P	รัศมีการดัดที่มีให้เลือก R	จำนวนลิงก์	ตัวคั่น	ตัวคั่น ปริมาณ	ขนาดการติดตั้ง (รัศมีการดัดที่สอดคล้องกัน)			ความสูงพื้นที่ที่ต้องการ HF	น้ำหนัก กก./ม. ≈
ชนิด	ความสูงภายใน A									H	D	K
กึ่งปิด สามารถเปิดได้ทั้งสองด้าน E-MLC35	35	50	50	67	60	65 75 100 125 150 175 200 250	10 ถึง 65 (600 มม. ~ 3900 มม.)	S35	4 ถึง 65	180 200 250 300 350 400 450 550	150 160 185 210 235 260 285 335	325 360 435 515 595 670 750 905	H+40	1.15
			65	82										1.22
			75	92										1.28
			90	107										1.32
			100	117										1.40
			115	132										1.45
			125	142										1.52
			150	167										1.68
			175	192										1.75
			200	217										1.88
กึ่งปิด สามารถเปิดได้ทั้งสองด้าน E-MLC45	45	60	50	71	70	75 100 125 150 175 200 250 300	10 ถึง 65 (700 มม. ~ 4550 มม.)	S45	4 ถึง 65	210 260 310 360 410 460 560 660	175 200 225 250 275 300 350 400	380 455 535 615 690 770 925 1085	H+40	1.55
			65	86										1.60
			75	96										1.65
			90	111										1.68
			100	121										1.75
			115	136										1.82
			125	146										1.86
			150	171										1.98
			175	196										2.05
			200	221										2.15
ปิดสนิท สามารถเปิดได้ทั้งสองด้าน E-MLT35	35	50	50	67	60	100 125 150 175 200 250	10 ถึง 65 (600 มม. ~ 3900 มม.)	S35	4 ถึง 65	250 300 350 400 450 550	185 210 235 260 285 335	435 515 595 670 750 905	H+40	1.15
			65	82										1.22
			75	92										1.28
			100	117										1.40
			125	142										1.52
			150	167										1.68
ปิดสนิท สามารถเปิดได้ทั้งสองด้าน E-MLT45	45	60	75	96	70	125 150 175 200 250 300	10 ถึง 65 (700 มม. ~ 4550 มม.)	S45	4 ถึง 65	310 360 410 460 560 660	225 250 275 300 350 400	535 615 690 770 925 1085	H+40	1.65
			100	121										1.75
			125	146										1.86
			150	171										1.98
