เทอร์โมสตัทไบเมทัล (ผลิตภัณฑ์ ทดแทน MBMS)
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
ไบเมทัลชนิด ชนิดกลับคืนอัตโนมัติ [ วัสดุ ตัวเครื่อง ] เซรามิก (อะลูมินา)
MBMN
| พิมพ์ | [M] วัสดุ |
| MBMN | ตัวเครื่อง หลัก: เซรามิก (อะลูมินา) ฝาปิด: อะลูมิเนียม |
| รหัสรุ่น/ Part number | อุณหภูมิใช้งาน ที่กำหนด (°C) | ||
| พิมพ์ | เบอร์ | OFF | ON |
| MBMN | 080 | 80±4 | 65±6 |
| 100 | 100±4 | 80±6 | |
| 120 | 120±5 | 100±7 | |
| 140 | 140±5 | 120±7 | |
| 160 | 160±6 | 135±8 | |
| 180 | 180±6 | 155±8 | |
| 200 | 200±7 | 170±10 | |
ตัวอย่างการสั่งซื้อ
| รหัสรุ่น/ Part number |
| MBMN080 |
สเปค/ ภาพรวม
■ คุณสมบัติ
·ไบเมทัลชนิด ชนิดกลับคืนอัตโนมัติ
·เมื่อเปิด อุปกรณ์แหล่งจ่าย จะจ่ายพลังงาน (NC) และเมื่อถึง อุณหภูมิใช้งาน ที่กำหนด หน้าสัมผัสจะปิด และจะไม่จ่าย อุปกรณ์แหล่งจ่าย ระบบจะทำการฟื้นคืนอัตโนมัติเมื่อ อุณหภูมิใช้งาน ต่ำกว่าอุณหภูมิที่กำหนด

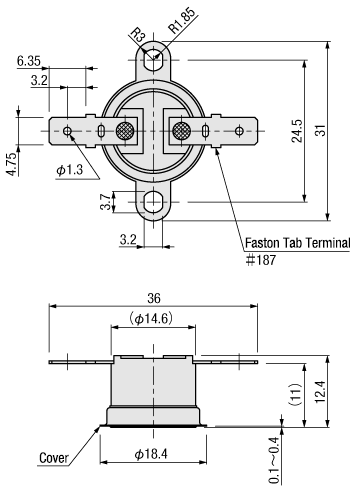

(โครงสร้าง)
หลักการทำงาน: ประเภทไบเมทัลที่ไม่ได้รับพลังงาน ขั้วเดี่ยวแบบ ขั้ว เดี่ยว อุณหภูมิใช้งาน ยึดอยู่กับที่ ที่ที่จุดเดียว
การทำงาน: ปิดเมื่ออุณหภูมิสูงขึ้น เปิดเมื่ออุณหภูมิลดลง
(พิกัดทางไฟฟ้า)
โหลดไฟฟ้า ต้านทาน 125 V AC/15 A 250 V AC/10 A (ค่า กระแสไฟฟ้า ขั้นต่ำ: 200 mA)
(ความต้านทานหน้าสัมผัส)
ต้องมีระยะห่างระหว่างขั้วทั้งสองไม่เกิน 50 mΩ
(ความต้านทานของฉนวน)
100 MΩ หรือมากกว่าในเม็กเกอร์กระแสตรง 500 V ระหว่าง เทอร์มินอล และฝาครอบ
(การทดสอบการทนทานต่อแรงดันไฟฟ้า)
ใช้กระแสไฟฟ้า 1,500 V AC/นาทีหรือ 1,800 V AC/วินาทีในส่วนการชาร์จและส่วนที่ไม่ชาร์จ และไม่ควรมีสิ่งผิดปกติเกิดขึ้น (กระแสไฟรั่ว 10 mA)
(การทดสอบอายุการใช้งาน)
การเปลี่ยนแปลงอุณหภูมิหลังจากการทำงาน 5,000 ครั้งที่ โหลดไฟฟ้า ที่กำหนดจะต้องอยู่ภายใน ±5% ของ ค่า เริ่มต้น และสามารถทนต่อการทำงานเปิด/ปิดมากกว่า 10,000 ครั้ง
