สปริงรับแรงกด - สเตนเลส อ้างอิง ID โหลดหนัก [สอดคล้องตามมาตรฐาน RoHS]
แบรนด์ :
MISUMI
ข้อควรระวัง
- ผลิตภัณฑ์ นี้สามารถซื้อได้จำนวน 10 ชิ้น กรุณากรอกปริมาณการสั่งซื้อเป็นทวีคูณของ 10 * ปริมาณการสั่งซื้อขั้นต่ำ (10 ชิ้นขึ้นไป)
- เนื่องจากเป็น สปริง ชนิดอ้างอิง ID จึงผลิตขึ้นโดยให้ความสำคัญกับพิกัดความเผื่อ ID โปรดระวัง
- สปริง สเตนเลส เป็นแบบแม่เหล็ก
รายละเอียดสินค้า
・ ประเภทสปริง: สปริงอัด โหลดน้ำหนักมาก
・ เป็นประเภทใช้เส้นผ่านศูนย์กลางภายใน (I.D.) เป็นหลัก และ เส้นผ่านศูนย์กลางภายนอก (O.D.) เป็นเพียงค่าอ้างอิง
・ วัสดุ สปริง:ทำจากสเตนเลส SUS304-WPB
・ ประเภทรุ่น:E-GVUL, E-GVUM
・ เส้นผ่านศูนย์กลางภายใน D (Ø) [mm]: 5, 6, 8, 10, 12, 16
・ ช่วงความยาวอิสระ [mm]: 15, 20, 25, 30, 35, 40
・ประเภทพื้นผิวส่วนปลาย:ไม่มีการเจียร, มีการเจียรเรียบ
・ได้รับการรับรองตามมาตรฐาน RoHS
ภาพรวมของสินค้า
[ ข้อมูลการเปรียบเทียบ ผลิตภัณฑ์ ]
♢ สปริงรับแรงกด รีส์ ความคุ้มค่า ผลิตในต่างประเทศ ส่งผลให้ลดต้นทุนได้อย่างมาก
♢ เนื่องจากเป็น สปริง ชนิดอ้างอิง ID จึงผลิตขึ้นโดยให้ความสำคัญกับค่าความคลาดเคลื่อนของ ID เป็นหลัก โปรดระวัง
♢ สปริง สเตนเลส เป็นแม่เหล็ก โปรดระวัง
♢ สปริงรับแรงกด รีส์ ความคุ้มค่า ผลิตในต่างประเทศ ส่งผลให้ลดต้นทุนได้อย่างมาก
♢ เนื่องจากเป็น สปริง ชนิดอ้างอิง ID จึงผลิตขึ้นโดยให้ความสำคัญกับค่าความคลาดเคลื่อนของ ID เป็นหลัก โปรดระวัง
♢ สปริง สเตนเลส เป็นแม่เหล็ก โปรดระวัง
| รายการ | ผลิตภัณฑ์ที่คล้ายคลึงกันของ MISUMI | Economy Series |
| อายุการใช้งาน | 1 ล้านครั้ง | 700,000 ครั้ง |
| ผลิต | ในญี่ปุ่น | นอกประเทศญี่ปุ่น |

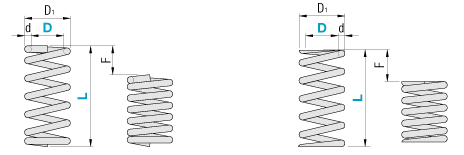

ดรออิ้งบอกขนาด
ปลายปิด (*ปลายทั้งสองข้างไม่ต่อ สายดิน) ปลายปิด(ทั้ง 2 ปลาย สายดิน) +0.6 มม. +0.1 มม. +0.8 มม. +0.1 มม.
| ID D | ⌀8 หรือน้อยกว่า | ความยาวขณะไม่มีโหลด L | ±1 mm | ||
| ⌀10 หรือมากกว่า | ค่าคงตัวสปริง | ±10% |
ตารางแสดงรายละเอียดจำเพาะ
| ตัวอย่างการสั่งซื้อ | รหัสสินค้า |
| E—GVUM6—15 | |
■ E-GVUL: Fmax (ความโก่งที่ยอมรับได้) = L × 40%
[ ! ] ปลายทั้งสองด้านของ สปริง ที่มีเครื่องหมาย * ไม่ได้ สายดิน
[ ! ] การใช้โดยอัดให้มีความยาวเท่า ตัน อาจทำให้เกิดการเสียรูปหรือแตกหักได้หลังจากใช้งานไปสักพัก
ตรวจสอบให้แน่ใจว่าใช้ สปริง อยู่ในช่วง ความโก่งที่ยอมรับได้ F สูงสุด (มม.)
[ ! ] ประเภทอ้างอิง ID จะจัดลำดับความสำคัญ ขนาดเส้นผ่านศูนย์กลางรูใน และ OD เป็น ค่าอ้างอิง
[!] หากปริมาณการสั่งซื้อ 200 ชิ้นขึ้นไป ผลิตภัณฑ์ อาจถูกจัดส่งเกินจำนวน ขอขอบคุณลูกค้าที่เข้าใจ
| รหัสสินค้า | OD D1 (ค่าอ้างอิง) | เส้นผ่านศูนย์กลางสาย d | F สูงสุด | N (kgf) สูงสุด | พิทช์ (ค่าอ้างอิง) | ความยาวแข็งตัว (ค่าอ้างอิง) | จำนวนรวมขดลวด (ค่าอ้างอิง) | ||
| รหัส D-L | |||||||||
| E-GVUL | 5-15 | 6.2 | 0.6 | 6 | 5.88{0.60} | 2.5 | 4.8 | 7.0 | |
| 20 | 8 | 7.84{0.80} | 3.3 | ||||||
| 6-15 | 7.4 | 0.7 | 6 | 5.88{0.60} | 2.1 | 6.3 | 8.0 | ||
| 20 | 8 | 7.84{0.80} | 2.9 | ||||||
| 25 | 7.6 | 0.8 | 10 | 9.8{1.00} | 2.3 | 10.4 | 12.0 | ||
| 30 | 12 | 11.76{1.20} | 2.7 | ||||||
| 35 | 14 | 13.72{1.40} | 3.2 | ||||||
| 8-20 | 9.8 | 0.9 | 8 | 7.84{0.80} | 2.4 | 9.5 | 9.5 | ||
| 25 | 10 | 9.8{1.00} | 2.9 | ||||||
| 30 | 10.0 | 1.0 | 12 | 11.76{1.20} | 2.5 | 14.0 | 13.0 | ||
| 35 | 14 | 13.72{1.40} | 2.9 | ||||||
| 10-20 | 12.0 | 1.0 | 8 | 7.84{0.80} | 3.1 | 8.5 | 7.5 | ||
| 25 | 10 | 9.8{1.00} | 3.8 | ||||||
| 30 | 12.2 | 1.1 | 12 | 11.76{1.20} | 3.2 | 12.7 | 10.5 | ||
| 35 | 14 | 13.72{1.40} | 3.7 | ||||||
| 12-25 | 14.4 | 1.2 | 10 | 9.8{1.00} | 2.9 | 12.6 | 9.5 | ||
| 35 | 14 | 13.72{1.40} | 4.1 | ||||||
[ ! ] การใช้โดยอัดให้มีความยาวเท่า ตัน อาจทำให้เกิดการเสียรูปหรือแตกหักได้หลังจากใช้งานไปสักพัก
ตรวจสอบให้แน่ใจว่าใช้ สปริง อยู่ในช่วง ความโก่งที่ยอมรับได้ F สูงสุด (มม.)
[ ! ] ประเภทอ้างอิง ID จะจัดลำดับความสำคัญ ขนาดเส้นผ่านศูนย์กลางรูใน และ OD เป็น ค่าอ้างอิง
[!] หากปริมาณการสั่งซื้อ 200 ชิ้นขึ้นไป ผลิตภัณฑ์ อาจถูกจัดส่งเกินจำนวน ขอขอบคุณลูกค้าที่เข้าใจ
■ E-GVUM: Fmax (ความโก่งที่ยอมรับได้) = L × 35%
kgf (โหลดไฟฟ้า) = N⋅mm (ค่าคงตัวสปริง) × 0.101972 × F (ระยะโก่ง)
[กก.ฟ.] = นิวตัน × 0.101972
[ ! ] ปลายทั้งสองด้านของ สปริง ที่มีเครื่องหมาย * ไม่ได้ สายดิน
[ ! ] การใช้โดยอัดให้มีความยาวเท่า ตัน อาจทำให้เกิดการเสียรูปหรือแตกหักได้หลังจากใช้งานไปสักพัก
ตรวจสอบให้แน่ใจว่าใช้ สปริง อยู่ในช่วง ความโก่งที่ยอมรับได้ F สูงสุด (มม.)
[ ! ] ประเภทอ้างอิง ID จะจัดลำดับความสำคัญ ขนาดเส้นผ่านศูนย์กลางรูใน และ OD เป็น ค่าอ้างอิง
[!] หากปริมาณการสั่งซื้อ 200 ชิ้นขึ้นไป ผลิตภัณฑ์ อาจถูกจัดส่งเกินจำนวน ขอขอบคุณลูกค้าที่เข้าใจ
| รหัสสินค้า | OD D1 (ค่าอ้างอิง) | เส้นผ่านศูนย์กลางสาย d | F สูงสุด | N (kgf) สูงสุด | พิทช์ (ค่าอ้างอิง) | ความยาวแข็งตัว (ค่าอ้างอิง) | จำนวนรวมขดลวด (ค่าอ้างอิง) | ||
| รหัส D-L | |||||||||
| E-GVUM | 5-15 | 6.6 | 0.8 | 5.3 | 15.39{1.57} | 2.3 | 6.8 | 7.5 | |
| 20 | 6.8 | 0.9 | 7.0 | 20.58{2.10} | 1.8 | 11.7 | 12.0 | ||
| 40 | 7.0 | 1.0 | 14.0 | 41.16{4.20} | 3.2 | 14.5 | 13.5 | ||
| 6-15 | 7.8 | 0.9 | 5.3 | 15.39{1.57} | 2.3 | 7.7 | 7.5 | ||
| 20 | 7.0 | 20.58{2.10} | 3.0 | ||||||
| 25 | 8.0 | 1.0 | 8.8 | 25.68{2.62} | 2.8 | 11.0 | 10.0 | ||
| 30 | 10.5 | 30.87{3.15} | 3.3 | ||||||
| 8-20 | 10.2 | 1.1 | 7.0 | 20.58{2.10} | 3.3 | 8.8 | 7.0 | ||
| 25 | 8.8 | 25.68{2.62} | 4.2 | ||||||
| 30 | 10.5 | 30.87{3.15} | 5.0 | ||||||
| 10-20 | 12.4 | 1.2 | 7.0 | 20.58{2.10} | 4.0 | 8.4 | 6.0 | ||
| 25 | 12.6 | 1.3 | 8.8 | 25.68{2.62} | 4.2 | 10.4 | 7.0 | ||
| 30 | 10.5 | 30.87{3.15} | 5.0 | ||||||
| 12-25 | 14.8 | 1.4 | 8.8 | 25.68{2.62} | 5.0 | 9.8 | 6.0 | ||
| 16-35 | 19.6 | 1.8 | 12.3 | 35.97{3.67} | 5.8 | 14.4 | 7.0 | ||
[กก.ฟ.] = นิวตัน × 0.101972
[ ! ] ปลายทั้งสองด้านของ สปริง ที่มีเครื่องหมาย * ไม่ได้ สายดิน
[ ! ] การใช้โดยอัดให้มีความยาวเท่า ตัน อาจทำให้เกิดการเสียรูปหรือแตกหักได้หลังจากใช้งานไปสักพัก
ตรวจสอบให้แน่ใจว่าใช้ สปริง อยู่ในช่วง ความโก่งที่ยอมรับได้ F สูงสุด (มม.)
[ ! ] ประเภทอ้างอิง ID จะจัดลำดับความสำคัญ ขนาดเส้นผ่านศูนย์กลางรูใน และ OD เป็น ค่าอ้างอิง
[!] หากปริมาณการสั่งซื้อ 200 ชิ้นขึ้นไป ผลิตภัณฑ์ อาจถูกจัดส่งเกินจำนวน ขอขอบคุณลูกค้าที่เข้าใจ
■ ค่าคงตัวสปริง (นิวตัน/มม.) [กก./มม.]
| OD D | อ้างอิง OD | ||||||||
| E-GUV | E-GUY | E-GUR | E-GUF | E-GUL | E-GUTT | E-GUM | E-GUH | E-GUBB | |
| 2 | 0.05 {0.005} | 0.20 {0.02} | 0.30 {0.03} | 0.50 {0.05} | |||||
| 3 | 0.05 {0.005} | 0.098 {0.010} | 0.29 {0.03} | 0.49 {0.05} | 0.98 {0.1} | 1.5 {0.15} | |||
| 4 | 2.0 {0.2} | 2.9 {0.3} | 4.9 {0.5} | ||||||
| 5 | 2.0 {0.2} | ||||||||
| 6 | 2.9 {0.3} | 5.9 {0.6} | 9.8 {1.0} | ||||||
| 8 | |||||||||
| 10 | 0.200 {0.020} | ||||||||
| 12 | |||||||||
| 13 | 2.0 {0.2} | 2.9 {0.3} | 9.8 {1.0} | 19.6 {2.0} | |||||
| 16 | 0.49 {0.05} | ||||||||
| 20 | 0.98 {0.10} | 2.90 {0.3} | 4.9 {0.5} | 14.7 {1.5} | 29.4 {3.0} | ||||
| Fmax | F = L × 70% | F = ล × ฟะ% | F = ล × ฟะ% | F = L × 45% | F = L × 40% | F = ล × ฟะ% | F = L × 35% | F = L × 30% | F = L × 25% |
| ID D | รหัสอ้างอิงแล้ว | |||
| E-GVUR | E-GVUF | E-GVUL | E-GVUM | |
| 5 | 0.29 {0.03} | 0.49 {0.05} | 0.98 {0.10} | 2.94 {0.30} |
| 6 | ||||
| 8 | ||||
| 10 | ||||
| 12 | ||||
| 16 | ||||
| Fmax | F= L × 60% | F= L × 45% | F= L × 40% | F= L × 35% |
สินค้าที่เกี่ยวข้อง
| [รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส อ้างอิง OD โหลดน้ำหนักเบาพิเศษ | [รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส อ้างอิง OD โหลดน้ำหนักเบา | [รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส อ้างอิง OD โหลดหนัก | ||
 |  |  | ||
| ชนิด: E-GUF, E-GUR, E-GUV, E-GUY | ชนิด: E-GUL, E-GUTT | ชนิด: E-GUH, E-GUM |
| [ รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส OD อ้างอิง โหลดหนัก เป็นพิเศษ | [รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส อ้างอิง ID โหลดน้ำหนักเบา | [รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส อ้างอิง ID โหลดหนัก | ||
 |  |  | ||
| ชนิด: E-GUBB | ชนิด: E-GVUF, E-GVUR | ชนิด: E-GVUL, E-GVUM |
หมายเหตุ
ข้อควรระวังในการใช้งานอุณหภูมิใช้งาน
สเตนเลส:: -10 ถึง 100°C
* ค่า โหลดไฟฟ้า จะลดลงเมื่อใช้ สปริงความตึง ในอุณหภูมิสูงกว่าข้างต้น แม้ว่าจะขึ้นอยู่กับเงื่อนไขอื่นๆ ก็ตาม
สปริง สเตนเลส เป็นแบบแม่เหล็ก
