สปริงรับแรงกด - สเตนเลส อ้างอิง OD โหลดหนัก [สอดคล้องตามมาตรฐาน RoHS]

[ ข้อมูลการเปรียบเทียบ ผลิตภัณฑ์ ]
♢ สปริงรับแรงกด รีส์ ความคุ้มค่า ผลิตในต่างประเทศ ส่งผลให้ลดต้นทุนได้อย่างมาก
♢ เนื่องจากเป็น สปริง ชนิดอ้างอิง OD จึงผลิตขึ้นโดยให้ความสำคัญกับค่าความคลาดเคลื่อนของ OD เป็นหลัก โปรดระวัง
♢ สปริง สเตนเลส เป็นแม่เหล็ก โปรดระวัง

รายการ	ผลิตภัณฑ์ที่คล้ายคลึงกันของ MISUMI	Economy Series
อายุการใช้งาน	1 ล้านครั้ง	700,000 ครั้ง
ผลิต	ในญี่ปุ่น	นอกประเทศญี่ปุ่น

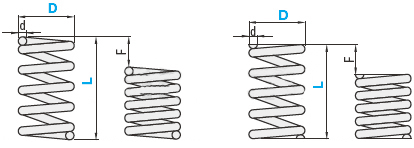

OD D	⌀10 หรือน้อยกว่า			ความยาวขณะไม่มีโหลด L	±1 mm
	⌀12 ขึ้นไป			ค่าคงตัวสปริง	±10%

[M] วัสดุ SUS304-WPB

■ E-GUM: Fmax (ความโก่งที่ยอมรับได้) = L × 35%

รหัสสินค้า		d	ความยาวแข็งตัว (ค่าอ้างอิง)	F สูงสุด	N (kgf) สูงสุด		Fa%
ชนิด	D—L
E-GUM	4-5*	0.40	2.20	1.75	3.4{0.35}		35
	10*	0.50	4.90	3.50	6.8{0.70}
	15	0.55	7.50	5.25	10.3{1.05}
	20	0.60	11.10	7.00	13.7{1.40}
	5-5*	0.45	2.25	1.75	3.4{0.35}
	10*	0.50	3.13	3.50	6.8{0.70}
	15	0.65	8.45	5.25	10.3{1.05}
	20			7.00	13.7{1.40}
	30	0.70	11.90	10.50	24{2.45}
	35	0.75	16.50	12.25	20.6{2.10}
	6-5*	0.55	2.70	1.70	4.9{0.50}
	10	0.70	5.60	3.50	10.8{1.10}
	15	0.75	7.40	5.20	15.7{1.60}
	20			7.00	20.6{2.10}
	25	0.85	12.80	8.70	25.5{2.60}
	30			10.50	31.4{3.20}
	35	0.90	16.70	12.20	36.3{3.70}
	40		16.80	14.00	41.2{4.20}
	8-10	0.85	6.40	3.50	10.8{1.10}
	15	0.90	7.90	5.30	15.7{1.60}
	20			7.00	20.6{2.10}
	25			8.80	25.5{2.60}
	30	1.00	12.00	10.50	31.4{3.20}
	35			12.30	36.3{3.70}
	10-10	0.90	5.20	3.50	10.8{1.10}
	15	1.00	7.30	5.30	15.7{1.60}
	20			7.00	20.6{2.10}
	25	1.10	10.50	8.80	25.5{2.60}
	30			10.50	31.4{3.20}
	13-15	1.20	8.40	5.30	15.7{1.60}
	20	1.30	11.10	7.00	20.6{2.10}
	25			8.80	25.5{2.60}
	40	1.40	15.10	14.00	41.2{4.20}
	20-30	1.90	13.30	10.50	52{5.30}

[ ! ] ปลายทั้งสองด้านของ สปริง ที่มีเครื่องหมาย * ไม่ได้ สายดิน
[ ! ] การใช้โดยอัดให้มีความยาวเท่า ตัน อาจทำให้เกิดการเสียรูปหรือแตกหักได้หลังจากใช้งานไปสักพัก
ตรวจสอบให้แน่ใจว่าใช้ สปริง อยู่ในช่วง ความโก่งที่ยอมรับได้ F สูงสุด (มม.)
[ ! ] ประเภทอ้างอิง OD จะให้ความสำคัญกับ เส้นผ่านศูนย์กลางภายนอก/O.D. เป็นหลัก
· วิธีการกำหนดจำนวนการพัน (ค่าอ้างอิง): ขดลวดทั้งหมด = ความยาว ตัน / ขดลวด ลวด (d)- 1
จำนวนคอยล์ที่ใช้งาน = คอยล์ทั้งหมด - 2
* ค่าจำนวนคอยล์ใช้สำหรับอ้างอิงเท่านั้น อาจมีเปลี่ยนแปลงบ้างขึ้นอยู่กับล็อต

■ E-GUH: Fmax (ความโก่งที่ยอมรับได้) = L x 30%

รหัสสินค้า		d	ความยาวแข็งตัว (ค่าอ้างอิง)	F สูงสุด	N (kgf) สูงสุด		Fa%
ชนิด	D—L
E-GUH	4-5*	0.45	2.70	1.5	4.4{0.45}		30
	10*	0.50	3.80	3.0	8.8{0.90}
	15	0.60	8.10	4.5	13.2{1.35}
	5-5*	0.55	3.30	1.5	4.4{0.45}
	10	0.60	4.65	3.0	8.8{0.90}
	15			4.5	13.2{1.35}
	25	0.75	11.81	7.5	22.1{2.25}
	6-5*	0.65	3.20	1.5	8.8{0.90}
	10	0.70	3.90	3.0	17.7{1.80}
	15	0.85	7.70	4.5	26.5{2.70}
	20	0.90	9.70	6.0	35.3{3.60}
	25	1.00	15.50	7.5	44.1{4.50}
	30			9.0	53{5.41}
	8-10	0.90	5.30	3.0	17.7{1.80}
	15			4.5	26.5{2.70}
	20	1.10	11.00	6.0	35.3{3.60}
	25			7.5	44.1{4.50}
	30	1.20	15.90	9.0	53{5.40}
	10-15	1.10	6.90	4.5	26.5{2.70}
	20	1.20	9.30	6.0	35.3{3.60}
	25			7.5	44.1{4.50}
	30	1.30	12.70	9.0	53{5.40}
	35	1.40	17.50	10.5	61.8{6.30}
	13-15	1.50	9.20	4.5	44.1{4.50}
	20			6.0	58.8{6.00}
	25			7.5	73.5{7.50}
	30	1.80	18.00	9.0	88.3{9.00}
	16-45	2.20	25.10	13.5	132.4{13.51}
	20-30	2.30	13.80	9.0	132.4{13.51}

kgf (โหลดไฟฟ้า) = N⋅mm (ค่าคงตัวสปริง) × 0.101972 × F (ระยะโก่ง)
[กก.ฟ.] = นิวตัน × 0.101972
[ ! ] ปลายทั้งสองด้านของ สปริง ที่มีเครื่องหมาย * ไม่ได้ สายดิน
[ ! ] การใช้โดยอัดให้มีความยาวเท่า ตัน อาจทำให้เกิดการเสียรูปหรือแตกหักได้หลังจากใช้งานไปสักพัก
ตรวจสอบให้แน่ใจว่าใช้ สปริง อยู่ในช่วง ความโก่งที่ยอมรับได้ F สูงสุด (มม.)
[ ! ] ประเภทอ้างอิง OD จะให้ความสำคัญกับ เส้นผ่านศูนย์กลางภายนอก/O.D. เป็นหลัก
· วิธีการกำหนดจำนวนการพัน (ค่าอ้างอิง): ขดลวดทั้งหมด = ความยาว ตัน / ขดลวด ลวด (d)- 1
จำนวนคอยล์ที่ใช้งาน = คอยล์ทั้งหมด - 2
* ค่าจำนวนคอยล์ใช้สำหรับอ้างอิงเท่านั้น อาจมีเปลี่ยนแปลงบ้างขึ้นอยู่กับล็อต

[รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส อ้างอิง OD โหลดน้ำหนักเบาพิเศษ		[รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส อ้างอิง OD โหลดน้ำหนักเบา		[รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส อ้างอิง OD โหลดหนัก
ชนิด: E-GUF, E-GUR, E-GUV, E-GUY		ชนิด: E-GUL, E-GUTT		ชนิด: E-GUH, E-GUM



[ รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส OD อ้างอิง โหลดหนัก เป็นพิเศษ		[รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส อ้างอิง ID โหลดน้ำหนักเบา		[รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส อ้างอิง ID โหลดหนัก
ชนิด: E-GUBB		ชนิด: E-GVUF, E-GVUR		ชนิด: E-GVUL, E-GVUM

หมายเหตุ

ข้อควรระวังในการใช้งาน
อุณหภูมิใช้งาน
สเตนเลส:: -10 ถึง 100°C
* ค่า โหลดไฟฟ้า จะลดลงเมื่อใช้ สปริงความตึง ในอุณหภูมิสูงกว่าข้างต้น แม้ว่าจะขึ้นอยู่กับเงื่อนไขอื่นๆ ก็ตาม
สปริง สเตนเลส เป็นแบบแม่เหล็ก
