สปริงรับแรงกด - สเตนเลส อ้างอิง OD โหลดน้ำหนักเบา [สอดคล้องตามมาตรฐาน RoHS]

แบรนด์ :
MISUMI
ข้อควรระวัง
- ผลิตภัณฑ์ นี้สามารถซื้อได้จำนวน 10 ชิ้น กรุณากรอกปริมาณการสั่งซื้อเป็นทวีคูณของ 10 * ปริมาณการสั่งซื้อขั้นต่ำ (10 ชิ้นขึ้นไป)
- เนื่องจากเป็น สปริง ชนิดอ้างอิง OD จึงผลิตขึ้นโดยคำนึงถึงความคลาดเคลื่อน OD เป็นหลัก โปรดระวัง
- สปริง สเตนเลส เป็นแบบแม่เหล็ก
รายละเอียดสินค้า
・ ประเภทสปริง: สปริงอัด โหลดน้ำหนักเบา
・ ประเภทอ้างอิงด้วย O.D.จะจัดลำดับความสำคัญของเส้นผ่านศูนย์กลางภายนอก (O.D.)เป็นหลัก และ I.D. เป็นค่าอ้างอิง
・ วัสดุ สปริง:ทำจากสเตนเลส SUS304-WPB
・ ประเภทรุ่น: E-GUL, E-GUTT
・ เส้นผ่านศูนย์กลางภายนอก/O.D. (Ø) [mm]: 2, 3, 4, 5, 6, 8, 10, 12, 13, 16, 20
・ ช่วงความยาวอิสระ [mm]: 5, 10, 15, 20, 25, 30, 35, 40
・ประเภทพื้นผิวส่วนปลาย:ไม่มีการเจียร, มีการเจียรเรียบ
・ได้รับการรับรองตามมาตรฐาน RoHS
ภาพรวมของสินค้า
[ ข้อมูลการเปรียบเทียบ ผลิตภัณฑ์ ]
♢ สปริงรับแรงกด รีส์ ความคุ้มค่า ผลิตในต่างประเทศ ส่งผลให้ลดต้นทุนได้อย่างมาก
♢ เนื่องจากเป็น สปริง ชนิดอ้างอิง OD จึงผลิตขึ้นโดยให้ความสำคัญกับค่าความคลาดเคลื่อนของ OD เป็นหลัก โปรดระวัง
♢ สปริง สเตนเลส เป็นแม่เหล็ก โปรดระวัง
♢ สปริงรับแรงกด รีส์ ความคุ้มค่า ผลิตในต่างประเทศ ส่งผลให้ลดต้นทุนได้อย่างมาก
♢ เนื่องจากเป็น สปริง ชนิดอ้างอิง OD จึงผลิตขึ้นโดยให้ความสำคัญกับค่าความคลาดเคลื่อนของ OD เป็นหลัก โปรดระวัง
♢ สปริง สเตนเลส เป็นแม่เหล็ก โปรดระวัง
| รายการ | ผลิตภัณฑ์ที่คล้ายคลึงกันของ MISUMI | Economy Series |
| อายุการใช้งาน | 1 ล้านครั้ง | 700,000 ครั้ง |
| ผลิต | นอกประเทศญี่ปุ่น | นอกประเทศญี่ปุ่น |

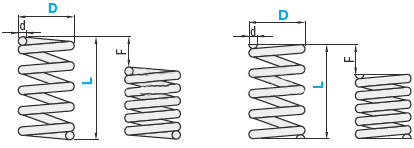

ดรออิ้งบอกขนาด

ปลายปิด (ไม่ต่อ สายดิน ทั้ง 2 ด้าน*) ปลายปิด (ปลายทั้ง 2 ข้าง สายดิน) 0 - 0.5 mm 0 - 0.8 mm
| OD D | ⌀10 หรือน้อยกว่า | ความยาวขณะไม่มีโหลด L | ±1 mm | ||
| ⌀12 ขึ้นไป | ค่าคงตัวสปริง | ±10% |
ตารางแสดงรายละเอียดจำเพาะ
| ตัวอย่างการสั่งซื้อ | รหัสสินค้า |
| E—GUTT5—15 |
■ E-GUL: Fmax (ความโก่งที่ยอมรับได้) = L × 40%
[ ! ] ปลายทั้งสองด้านของ สปริง ที่มีเครื่องหมาย * ไม่ได้ สายดิน
[ ! ] การใช้โดยอัดให้มีความยาวเท่า ตัน อาจทำให้เกิดการเสียรูปหรือแตกหักได้หลังจากใช้งานไปสักพัก
ตรวจสอบให้แน่ใจว่าใช้ สปริง อยู่ในช่วง ความโก่งที่ยอมรับได้ F สูงสุด (มม.)
[ ! ] ประเภทอ้างอิง OD จะให้ความสำคัญกับ เส้นผ่านศูนย์กลางภายนอก/O.D. เป็นหลัก
· วิธีการกำหนดจำนวนการพัน (ค่าอ้างอิง): ขดลวดทั้งหมด = ความยาว ตัน / ขดลวด ลวด (d)- 1
จำนวนคอยล์ที่ใช้งาน = คอยล์ทั้งหมด - 2
* ค่าจำนวนคอยล์ใช้สำหรับอ้างอิงเท่านั้น อาจมีเปลี่ยนแปลงบ้างขึ้นอยู่กับล็อต
| รหัสสินค้า | d | ความยาวแข็งตัว (ค่าอ้างอิง) | F สูงสุด | N (kgf) สูงสุด | Fa% | ||
| ชนิด | D—L | ||||||
| E-GUL | 2-5* | 0.20 | 1.65 | 2 | 0.98{0.1} | 40 | |
| 10* | 0.26 | 5.07 | 4 | 1.96{0.2} | |||
| 15* | 6 | 2.94{0.3} | |||||
| 3-5* | 0.30 | 2.00 | 2 | 2{0.2} | |||
| 10* | 0.35 | 3.70 | 4 | 3.9{0.4} | |||
| 15* | 0.40 | 6.60 | 6 | 5.9{0.6} | |||
| 20* | 8 | 7.8{0.8} | |||||
| 25* | 0.45 | 11.70 | 10 | 9.8{1.0} | |||
| 30* | 12 | 11.8{1.2} | |||||
| 4-5* | 0.35 | 2.10 | 2 | 2{0.2} | |||
| 10* | 0.45 | 5.30 | 4 | 3.9{0.4} | |||
| 15* | 6 | 5.9{0.6} | |||||
| 20* | 0.50 | 8.00 | 8 | 7.8{0.8} | |||
| 25* | 10 | 9.8{1.0} | |||||
| 30* | 0.55 | 12.70 | 12 | 11.8{1.2} | |||
| 40 | 0.60 | 19.80 | 16 | 15.7{1.6} | |||
| 5-5* | 0.40 | 2.20 | 2 | 2{0.2} | |||
| 10* | 0.50 | 4.75 | 4 | 3.9{0.4} | |||
| 15* | 6 | 5.9{0.6} | |||||
| 20* | 0.55 | 6.88 | 8 | 7.8{0.8} | |||
| 25* | 10 | 9.8{1.0} | |||||
| 30 | 0.65 | 14.95 | 12 | 11.8{1.2} | |||
| 40 | 16 | 15.7{1.6} | |||||
| 6-5* | 0.45 | 2.30 | 2 | 2{0.2} | |||
| 10* | 0.55 | 4.40 | 4 | 3.9{0.4} | |||
| 15* | 6 | 5.9{0.6} | |||||
| 20 | 0.65 | 8.50 | 8 | 7.8{0.8} | |||
| 25 | 10 | 9.8{1.0} | |||||
| 30 | 0.70 | 12.60 | 12 | 11.8{1.2} | |||
| 35 | 14 | 13.7{1.4} | |||||
| 8-10 | 0.65 | 4.60 | 4 | 3.9{0.4} | |||
| 15 | 0.75 | 8.30 | 6 | 5.9{0.6} | |||
| 20 | 8 | 7.8{0.8} | |||||
| 25 | 10 | 9.8{1.0} | |||||
| 30 | 0.80 | 10.40 | 12 | 11.8{1.2} | |||
| 35 | 14 | 13.7{1.4} | |||||
| 40 | 16 | 15.7{1.6} | |||||
| 10-10 | 0.75 | 4.70 | 4 | 3.9{0.4} | |||
| 15 | 0.80 | 6.20 | 6 | 5.9{0.6} | |||
| 20 | 8 | 7.8{0.8} | |||||
| 25 | 0.90 | 9.50 | 10 | 9.8{1.0} | |||
| 30 | 12 | 11.8{1.2} | |||||
| 35 | 14 | 13.7{1.4} | |||||
| 50 | 1.00 | 15.50 | 20 | 19.6{2.0} | |||
| 12-15 | 0.90 | 6.75 | 6 | 5.9{0.6} | |||
| 20 | 1.00 | 10.00 | 8 | 7.8{0.8} | |||
| 25 | 10 | 9.8{1.0} | |||||
| 13-20 | 1.00 | 8.25 | 8 | 7.8{0.8} | |||
| 30 | 1.10 | 12.10 | 12 | 11.8{1.2} | |||
| 40 | 16 | 15.7{1.6} | |||||
| 16-15 | 1.10 | 7.70 | 6 | 5.9{0.6} | |||
| 25 | 1.20 | 10.80 | 10 | 9.8{1.0} | |||
| 20-30 | 1.70 | 12.80 | 12 | 35.3{3.6} | |||
[ ! ] การใช้โดยอัดให้มีความยาวเท่า ตัน อาจทำให้เกิดการเสียรูปหรือแตกหักได้หลังจากใช้งานไปสักพัก
ตรวจสอบให้แน่ใจว่าใช้ สปริง อยู่ในช่วง ความโก่งที่ยอมรับได้ F สูงสุด (มม.)
[ ! ] ประเภทอ้างอิง OD จะให้ความสำคัญกับ เส้นผ่านศูนย์กลางภายนอก/O.D. เป็นหลัก
· วิธีการกำหนดจำนวนการพัน (ค่าอ้างอิง): ขดลวดทั้งหมด = ความยาว ตัน / ขดลวด ลวด (d)- 1
จำนวนคอยล์ที่ใช้งาน = คอยล์ทั้งหมด - 2
* ค่าจำนวนคอยล์ใช้สำหรับอ้างอิงเท่านั้น อาจมีเปลี่ยนแปลงบ้างขึ้นอยู่กับล็อต
■ E-GUTT: Fmax (ความโก่งที่ยอมรับได้) = L × ฟ้า%
kgf (โหลดไฟฟ้า) = N⋅mm (ค่าคงตัวสปริง) × 0.101972 × F (ระยะโก่ง)
[กก.ฟ.] = นิวตัน × 0.101972
[ ! ] ปลายทั้งสองด้านของ สปริง ที่มีเครื่องหมาย * ไม่ได้ สายดิน
[ ! ] การใช้โดยอัดให้มีความยาวเท่า ตัน อาจทำให้เกิดการเสียรูปหรือแตกหักได้หลังจากใช้งานไปสักพัก
ตรวจสอบให้แน่ใจว่าใช้ สปริง อยู่ในช่วง ความโก่งที่ยอมรับได้ F สูงสุด (มม.)
[ ! ] ประเภทอ้างอิง OD จะให้ความสำคัญกับ เส้นผ่านศูนย์กลางภายนอก/O.D. เป็นหลัก
· วิธีการกำหนดจำนวนการพัน (ค่าอ้างอิง): ขดลวดทั้งหมด = ความยาว ตัน / ขดลวด ลวด (d)- 1
จำนวนคอยล์ที่ใช้งาน = คอยล์ทั้งหมด - 2
* ค่าจำนวนคอยล์ใช้สำหรับอ้างอิงเท่านั้น อาจมีเปลี่ยนแปลงบ้างขึ้นอยู่กับล็อต
| รหัสสินค้า | d | ความยาวแข็งตัว (ค่าอ้างอิง) | F สูงสุด | N (kgf) สูงสุด | Fa% | ||
| ชนิด | D—L | ||||||
| E-GUTT | 3-5* | 0.35 | 2.80 | 2 | 2.9{0.3} | 40 | |
| 10* | 0.40 | 4.80 | 4 | 5.9{0.6} | |||
| 15* | 0.45 | 8.30 | 6 | 8.8{0.9} | |||
| 20* | 6 | 8.8{0.9} | 30 | ||||
| 4-5* | 0.40 | 2.60 | 2 | 2.9{0.3} | 40 | ||
| 10* | 0.45 | 3.90 | 4 | 5.9{0.6} | |||
| 15* | 0.50 | 6.00 | 6 | 8.8{0.9} | |||
| 20* | 0.55 | 9.40 | 8 | 11.8{1.2} | |||
| 30 | 0.60 | 14.40 | 10 | 14.7{1.5} | 33 | ||
| 5-5* | 0.45 | 2.60 | 2 | 2.9{0.3} | 40 | ||
| 10* | 0.50 | 3.60 | 4 | 5.9{0.6} | |||
| 15 | 0.60 | 7.50 | 6 | 8.8{0.9} | |||
| 20 | 8 | 11.8{1.2} | |||||
| 25 | 0.65 | 10.70 | 10 | 14.7{1.5} | |||
| 30 | 0.70 | 15.40 | 12 | 17.7{1.8} | |||
| 6-5* | 0.50 | 2.40 | 2 | 3.9{0.4} | |||
| 10 | 0.60 | 4.20 | 4 | 7.8{0.8} | |||
| 15 | 0.70 | 7.40 | 6 | 11.8{1.2} | |||
| 20 | 8 | 15.7{1.6} | |||||
| 25 | 0.80 | 13.60 | 10 | 19.6{2.0} | |||
| 30 | 12 | 23.5{2.4} | |||||
| 35 | 0.85 | 17.50 | 14 | 27.5{2.8} | |||
| 45 | 0.90 | 23.40 | 18 | 35.3{3.6} | |||
| 8-10 | 0.75 | 5.30 | 4 | 7.8{0.8} | |||
| 15 | 6 | 11.8{1.2} | |||||
| 20 | 0.90 | 10.40 | 8 | 15.7{1.6} | |||
| 25 | 10 | 19.6{2.0} | |||||
| 30 | 1.00 | 17.00 | 12 | 23.5{2.4} | |||
| 35 | 14 | 27.5{2.8} | |||||
| 40 | 16 | 31.4{3.2} | |||||
| 10-10 | 0.85 | 5.10 | 4 | 7.8{0.8} | |||
| 15 | 6 | 11.8{1.2} | |||||
| 20 | 1.00 | 9.50 | 8 | 15.7{1.6} | |||
| 25 | 10 | 19.6{2.0} | |||||
| 30 | 1.10 | 14.30 | 12 | 23.5{2.4} | |||
| 35 | 14 | 27.5{2.8} | |||||
| 13-15 | 1.00 | 5.75 | 6 | 11.8{1.2} | |||
| 20 | 1.20 | 10.50 | 8 | 15.7{1.6} | |||
| 25 | 10 | 19.6{2.0} | |||||
| 30 | 1.30 | 15.00 | 12 | 23.5{2.4} | |||
| 35 | 14 | 27.5{2.8} | |||||
| 40 | 1.40 | 20.30 | 16 | 31.4{3.2} | |||
| 16-15 | 1.20 | 7.20 | 6 | 11.8{1.2} | |||
| 20 | 1.30 | 9.10 | 8 | 15.7{1.6} | |||
| 25 | 10 | 19.6{2.0} | |||||
| 30 | 1.40 | 12.30 | 12 | 23.5{2.4} | |||
| 35 | 1.50 | 16.50 | 14 | 27.5{2.8} | |||
[กก.ฟ.] = นิวตัน × 0.101972
[ ! ] ปลายทั้งสองด้านของ สปริง ที่มีเครื่องหมาย * ไม่ได้ สายดิน
[ ! ] การใช้โดยอัดให้มีความยาวเท่า ตัน อาจทำให้เกิดการเสียรูปหรือแตกหักได้หลังจากใช้งานไปสักพัก
ตรวจสอบให้แน่ใจว่าใช้ สปริง อยู่ในช่วง ความโก่งที่ยอมรับได้ F สูงสุด (มม.)
[ ! ] ประเภทอ้างอิง OD จะให้ความสำคัญกับ เส้นผ่านศูนย์กลางภายนอก/O.D. เป็นหลัก
· วิธีการกำหนดจำนวนการพัน (ค่าอ้างอิง): ขดลวดทั้งหมด = ความยาว ตัน / ขดลวด ลวด (d)- 1
จำนวนคอยล์ที่ใช้งาน = คอยล์ทั้งหมด - 2
* ค่าจำนวนคอยล์ใช้สำหรับอ้างอิงเท่านั้น อาจมีเปลี่ยนแปลงบ้างขึ้นอยู่กับล็อต
■ ค่าคงตัวสปริง (นิวตัน/มม.) [กก./มม.]
| OD D | อ้างอิง OD | ||||||||
| E-GUV | E-GUY | E-GUR | E-GUF | E-GUL | E-GUTT | E-GUM | E-GUH | E-GUBB | |
| 2 | 0.05 {0.005} | 0.20 {0.02} | 0.30 {0.03} | 0.50 {0.05} | |||||
| 3 | 0.05 {0.005} | 0.098 {0.010} | 0.29 {0.03} | 0.49 {0.05} | 0.98 {0.1} | 1.5 {0.15} | |||
| 4 | 2.0 {0.2} | 2.9 {0.3} | 4.9 {0.5} | ||||||
| 5 | 2.0 {0.2} | ||||||||
| 6 | 2.9 {0.3} | 5.9 {0.6} | 9.8 {1.0} | ||||||
| 8 | |||||||||
| 10 | 0.200 {0.020} | ||||||||
| 12 | |||||||||
| 13 | 2.0 {0.2} | 2.9 {0.3} | 9.8 {1.0} | 19.6 {2.0} | |||||
| 16 | 0.49 {0.05} | ||||||||
| 20 | 0.98 {0.10} | 2.90 {0.3} | 4.9 {0.5} | 14.7 {1.5} | 29.4 {3.0} | ||||
| Fmax | F = L × 70% | F = ล × ฟะ% | F = ล × ฟะ% | F = L × 45% | F = L × 40% | F = ล × ฟะ% | F = L × 35% | F = L × 30% | F = L × 25% |
| ID D | รหัสอ้างอิงแล้ว | |||
| E-GVUR | E-GVUF | E-GVUL | E-GVUM | |
| 5 | 0.29 {0.03} | 0.49 {0.05} | 0.98 {0.10} | 2.94 {0.30} |
| 6 | ||||
| 8 | ||||
| 10 | ||||
| 12 | ||||
| 16 | ||||
| Fmax | F= L × 60% | F= L × 45% | F= L × 40% | F= L × 35% |
สินค้าที่เกี่ยวข้อง
| [รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส อ้างอิง OD โหลดน้ำหนักเบาพิเศษ | [รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส อ้างอิง OD โหลดน้ำหนักเบา | [รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส อ้างอิง OD โหลดหนัก | ||
![]() | ![]() | ![]() | ||
| ชนิด: E-GUF, E-GUR, E-GUV, E-GUY | ชนิด: E-GUL, E-GUTT | ชนิด: E-GUH, E-GUM |
| [ รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส OD อ้างอิง โหลดหนัก เป็นพิเศษ | [รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส อ้างอิง ID โหลดน้ำหนักเบา | [รุ่น ความคุ้มค่า ] สปริงรับแรงกด - สเตนเลส อ้างอิง ID โหลดหนัก | ||
![]() | ![]() | ![]() | ||
| ชนิด: E-GUBB | ชนิด: E-GVUF, E-GVUR | ชนิด: E-GVUL, E-GVUM |
หมายเหตุ
ข้อควรระวังในการใช้งานอุณหภูมิใช้งาน
สเตนเลส:: -10 ถึง 100°C
* ค่า โหลดไฟฟ้า จะลดลงเมื่อใช้ สปริงความตึง ในอุณหภูมิสูงกว่าข้างต้น แม้ว่าจะขึ้นอยู่กับเงื่อนไขอื่นๆ ก็ตาม
สปริง สเตนเลส เป็นแบบแม่เหล็ก
