เพลาเชิงเส้น ปลายเกลียวทั้งสองด้านพร้อมร่องเซาะและเบอร์ประแจ
แบรนด์ :
MISUMI
ข้อควรระวัง
- เนื้อหาบางส่วนของหน้านี้กำลังอยู่ระหว่างการอัปเดต
รายละเอียดสินค้า
นี่คือสินค้าราคาประหยัด ที่ราคาถูกกว่าสินค้าพื้นฐานของ MISUMI
ภาพรวมผลิตภัณฑ์
เพลาเชิงเส้นสำหรับลิเนียร์ไกด์เป็นผลิตภัณฑ์เพลาความแม่นยำสูงที่สามารถใช้งานร่วมกับลิเนียร์บุชชิ่งและผลิตภัณฑ์ประเภทบุชชิ่งอื่น ๆ ได้ พวกเขาไม่เพียงแต่มีความทนทานต่อการสึกหรอที่ยอดเยี่ยมเท่านั้น แต่ยังมีตัวเลือกการกลึงเพิ่มเติมที่หลากหลายอีกด้วย

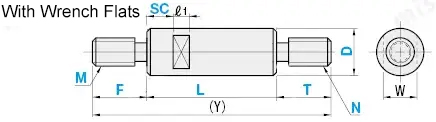

ดรออิ้งบอกขนาด
ภาพรวม สเปค
| ชนิด |  วัสดุ |  ความแข็ง |  กระบวนการเตรียมผิว | D (มม.) | L (มม.) | |
| พร้อมร่องสำหรับประแจ | ||||||
| มาตรฐาน | ||||||
| ค่าพิกัดความเผื่อ D g7 | ค่าพิกัดความเผื่อ D f8 | |||||
| E-SAFU | — | S45C หรือ GCr15 | การชุบแข็งด้วยความถี่สูง สำหรับความลึกของชั้นที่แข็งอย่างมีประสิทธิภาพ กรุณาคลิก  มาตรฐานความแข็งผิวS45C หรือ GCr15 55HRC ขึ้นไป เหล็กกล้า SUS440C หรือเทียบเท่าที่มีความแข็งสูงและทนต่อการกัดกร่อน 53HRC ขึ้นไป | — | 8 ถึง 30 | 25 ถึง 1490 |
| E-SSAFU | — | เหล็กกล้า SUS440C หรือเทียบเท่าที่มีความแข็งสูงและทนต่อการกัดกร่อน | ||||
| E-PSAFU | — | S45C หรือ GCr15 | การชุบผิวฮาร์ดโครม ความแข็งของการชุบผิว HV750~ ความหนาของการชุบผิว 3µ หรือมากกว่า | |||
| E-PSSAFU | — | เหล็กกล้า SUS440C หรือเทียบเท่าที่มีความแข็งสูงและทนต่อการกัดกร่อน | ||||
| — | E-PSAGU | เทียบเท่า S45C | — | การชุบผิวฮาร์ดโครม ความแข็งของการชุบผิว HV750~ ความหนาของการชุบผิว 10µ หรือมากกว่า | ||
บริเวณปลายเพลาที่ผ่านกระบวนการแปรรูป (ความยาวเกลียวที่ใช้งานได้ + ประมาณ 10 มม.) อาจมีความแข็งลดลงเนื่องจากผลของการอบอ่อนจากกระบวนการแปรรูปหากมีข้อกำหนดในการป้องกันสนิม โปรดให้ความสำคัญเป็นอันดับแรกกับสินค้าที่มีการชุบผิวโครเมี่ยมแข็งหากใช้งานร่วมกับลิเนียร์บุชชิ่ง กรุณาเลือกสินค้าที่ผ่านการชุบแข็งด้วยความถี่สูงการปรับแต่ง
| การปรับแต่ง | รหัส | สเปค | ||
 | LKC | เปลี่ยนค่าความคลาดเคลื่อนของมิติ L วิธีการระบุสเปค LKC เงื่อนไขการใช้งาน ค่ามิติ L สูงสุดสำหรับชนิดความแม่นยำคือ 200  ไม่สามารถใช้ได้เมื่อ D-M(N) ≤ 2เมื่อใช้ LKC สามารถระบุค่ามิติ L ได้ทีละ 0.1 มม. L<200 →L±0.03200 ≤ L<500 →L±0.05 L ≥ 500 →L±0.1 | ||
 | SX | |||
 | FC | |||
 | WFC | |||
 | RC | เพิ่มตำแหน่งการกลึงผิวเรียบ 90 องศา 1 จุด วิธีการระบุสเปค RC10 เงื่อนไขการใช้งาน ใช้ได้กับ D=10 ถึง 30 ไม่เหมาะสำหรับประเภทความแม่นยำสูงไม่สามารถใช้ร่วมกับ WRC ได้ | ||
 | WRC | เพิ่มการกลึงผิว 90 องศาเพิ่มเติม 2 จุด วิธีการระบุสเปค WRC10-Y10 เงื่อนไขการใช้งาน ใช้ได้กับ D=10 ถึง 30 ไม่เหมาะสำหรับประเภทความแม่นยำสูงไม่สามารถใช้ร่วมกับ RC ได้ไม่สามารถกลึงบนผิวเดียวกันได้ | ||
 | MMC MMS NMC NMS | เปลี่ยนเกลียวภายนอกเป็นเกลียวละเอียด วิธีการระบุสเปค MMC14 (เปลี่ยน M เป็น MMC) MMS14 (เปลี่ยน M เป็น MMSC) NMC14 (เปลี่ยน N เป็น NMC) NMS14 (เปลี่ยน N เป็น NMS) | ||
สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับการแปรรูป โปรดดูที่ภาพรวมการแปรรูปเพิ่มเติม หน้า 107เมื่อเลือกการปรับเปลี่ยนหลายรายการ ชิ้นส่วนที่ต้องกลึงควรเว้นระยะห่างกันมากกว่า 2 มม. หน้า 108การแปรรูปเพิ่มเติมอาจทำให้ความแข็งลดลง หน้า 106ตารางข้อมูลจำเพาะ
■ ตารางวัสดุ
บริเวณปลายเพลาที่ผ่านกระบวนการแปรรูป (ความยาวเกลียวที่ใช้งานได้ + ประมาณ 10 มม.) อาจมีความแข็งลดลงเนื่องจากผลของการอบอ่อนจากกระบวนการแปรรูป
หากมีข้อกำหนดในการป้องกันสนิม โปรดให้ความสำคัญเป็นอันดับแรกกับสินค้าที่มีการชุบผิวโครเมี่ยมแข็ง
หากใช้งานร่วมกับลิเนียร์บุชชิ่ง กรุณาเลือกสินค้าที่ผ่านการชุบแข็งด้วยความถี่สูง
| ชนิด | วัสดุ | ความแข็ง | กระบวนการเตรียมผิว | |
| พร้อมร่องสำหรับประแจ | ||||
| มาตรฐาน | ||||
| ค่าพิกัดความเผื่อ D g7 | ค่าพิกัดความเผื่อ D f8 | |||
| E-SAFU | — | 45 หรือ GCr15 | การชุบแข็งด้วยความถี่สูง สำหรับความลึกของชั้นที่มีความแข็งที่มีประสิทธิภาพ กรุณาคลิก มาตรฐานความแข็งผิว45 หรือ GCr15 55HRC ขึ้นไป SUS440C หรือเหล็กกล้าทนต่อการกัดกร่อนที่มีความแข็งสูงเทียบเท่า 53HRC ขึ้นไป | — |
| E-SSAFU | — | เหล็กกล้า SUS440C หรือเทียบเท่าที่มีความแข็งสูงและทนต่อการกัดกร่อน | ||
| E-PSAFU | — | 45 หรือ GCr15 | การชุบผิวฮาร์ดโครม ความแข็งของการชุบผิว HV750~ ความหนาของการชุบผิว 3µ หรือมากกว่า | |
| E-PSSAFU | — | เหล็กกล้า SUS440C หรือเทียบเท่าที่มีความแข็งสูงและทนต่อการกัดกร่อน | ||
| — | E-PSAGU | 45 | — | การชุบผิวฮาร์ดโครม ความแข็งของการชุบผิว HV750~ ความหนาของการชุบผิว 10µ หรือมากกว่า |
บริเวณปลายเพลาที่ผ่านกระบวนการแปรรูป (ความยาวเกลียวที่ใช้งานได้ + ประมาณ 10 มม.) อาจมีความแข็งลดลงเนื่องจากผลของการอบอ่อนจากกระบวนการแปรรูปหากมีข้อกำหนดในการป้องกันสนิม โปรดให้ความสำคัญเป็นอันดับแรกกับสินค้าที่มีการชุบผิวโครเมี่ยมแข็งหากใช้งานร่วมกับลิเนียร์บุชชิ่ง กรุณาเลือกสินค้าที่ผ่านการชุบแข็งด้วยความถี่สูง| รหัสสินค้า | สามารถระบุได้โดยเพิ่มทีละ 1 มม. | การเลือก | ขนาดร่องประแจ | |||||||||||
| ชนิด | D | L | F·T | M·N (เกลียวหยาบ) | SC | W | ℓ1 | |||||||
| มาตรฐาน | 8 | 25 ถึง 790 | 5 ≤ F ≤ M × 3 5 ≤ T ≤ N × 3 F-(g) ≥ พิทช์ × 3T-(g) ≥ พิทช์ × 3 | 6 | SC = สามารถระบุได้โดยเพิ่มทีละ 1 มม.SC+ℓ1 ≤ LSC ≥ 0รายละเอียดร่องสำหรับประแจ >>ดู (PDF) | 7 | 8 | |||||||
| (ชนิดร่องสำหรับประแจ) (ค่าพิกัดความเผื่อ D g7) E-SAFU E-SSAFU E-PSAFU E-PSSAFU (ค่าพิกัดความเผื่อ D f8) E-PSAGU | 10 | 25 ถึง 790 | 6 | 8 | 8 | |||||||||
| 12 | 25 ถึง 990 | 6 | 8 | 10 | 10 | 10 | ||||||||
| 13 | 25 ถึง 990 | 6 | 8 | 10 | 12 | 11 | ||||||||
| 15 | 25 ถึง 990 | 6 | 8 | 10 | 12 | 13 | ||||||||
| 16 | 25 ถึง 1190 | 6 | 8 | 10 | 12 | 14 | ||||||||
| 20 | 25 ถึง 1190 | 6 | 8 | 10 | 12 | 16 | 17 | |||||||
| 25 | 25 ถึง 1190 | 8 | 10 | 12 | 16 | 20 | 24 | 22 | ||||||
| 30 | 25 ถึง 1490 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 15 | |||||
| พิกัดความเผื่อเส้นผ่านศูนย์กลาง D | ||
| D | g7 | f8 |
| 8 | -0.005 -0.014 | -0.013 -0.035 |
| 10 | ||
| 12 | -0.006 -0.017 | -0.016 -0.043 |
| 13 | ||
| 15 | ||
| 16 | ||
| 18 | ||
| 20 | -0.007 -0.020 | -0.020 -0.053 |
| 25 | ||
| 30 | ||
คุณสมบัติผลิตภัณฑ์
คุณสมบัติ 1: มีค่าความคลาดเคลื่อนของมิติที่งานละเอียดสูง และถูกนำไปใช้กันอย่างแพร่หลายในอุปกรณ์งานละเอียดต่าง ๆ
คุณสมบัติที่ 2: ใช้เหล็กทำลูกปืน (45 หรือ GCr15) ที่มีความทนทานต่อการสึกหรอเป็นเยี่ยม และเหล็กทนต่อการกัดกร่อนที่มีความแข็งสูง เช่น SUS440C หรือเทียบเท่า ซึ่งผ่านกระบวนการชุบแข็งด้วยความถี่สูงเพื่อเพิ่มความทนทานต่อการสึกหรอ ในขณะที่ยังคงความเหนียวเดิมไว้
คุณสมบัติที่ 3: มีตัวเลือกการแปรรูปเพิ่มเติมหลากหลายแบบเพื่อรองรับสภาพแวดล้อมการใช้งานที่แตกต่างกัน
คุณสมบัติที่ 4: โดยปกติจะใช้ร่วมกับผลิตภัณฑ์ลิเนียร์บุชชิ่ง ซึ่งให้การนำทางเชิงเส้นที่ยอดเยี่ยม เมื่อเปรียบเทียบกับโครงสร้างเพลาและบุชชิ่งทั่วไป แม้ในขณะมีการเคลื่อนที่แบบลูกสูบชักด้วยความเร็วสูง ก็เกิดการสึกหรอเพียงเล็กน้อย
คุณสมบัติ 5: การชุบผิวฮาร์ดโครมแบบเลือกได้ช่วยให้ทนต่อสนิมได้อย่างยอดเยี่ยม และความแข็งของผิวเคลือบสูงถึง HV750 จะไม่สึกหรอง่ายเมื่อใช้กับชิ้นงานที่มีความแข็งสูง
คุณสมบัติที่ 2: ใช้เหล็กทำลูกปืน (45 หรือ GCr15) ที่มีความทนทานต่อการสึกหรอเป็นเยี่ยม และเหล็กทนต่อการกัดกร่อนที่มีความแข็งสูง เช่น SUS440C หรือเทียบเท่า ซึ่งผ่านกระบวนการชุบแข็งด้วยความถี่สูงเพื่อเพิ่มความทนทานต่อการสึกหรอ ในขณะที่ยังคงความเหนียวเดิมไว้
คุณสมบัติที่ 3: มีตัวเลือกการแปรรูปเพิ่มเติมหลากหลายแบบเพื่อรองรับสภาพแวดล้อมการใช้งานที่แตกต่างกัน
คุณสมบัติที่ 4: โดยปกติจะใช้ร่วมกับผลิตภัณฑ์ลิเนียร์บุชชิ่ง ซึ่งให้การนำทางเชิงเส้นที่ยอดเยี่ยม เมื่อเปรียบเทียบกับโครงสร้างเพลาและบุชชิ่งทั่วไป แม้ในขณะมีการเคลื่อนที่แบบลูกสูบชักด้วยความเร็วสูง ก็เกิดการสึกหรอเพียงเล็กน้อย
คุณสมบัติ 5: การชุบผิวฮาร์ดโครมแบบเลือกได้ช่วยให้ทนต่อสนิมได้อย่างยอดเยี่ยม และความแข็งของผิวเคลือบสูงถึง HV750 จะไม่สึกหรอง่ายเมื่อใช้กับชิ้นงานที่มีความแข็งสูง
ข้อควรระวัง
 | (2) ความแข็งลดลงในบริเวณที่ผ่านการกลึง หลังจากการชุบแข็งฐานรอง/แผ่นรองแล้ว การกลึงอาจทำให้บางบริเวณสูญเสียความแข็งเนื่องจากการอบอ่อน: - เกลียวนอกทั้งหมด - ทุกขั้น -ชนิดเกลียวใน: เมื่อ M ≥ D/2, ชนิดเกลียวในแบบรูคู่, ผลิตภัณฑ์ชุบฮาร์ดโครมที่ทำจาก SUS440C หรือเหล็กกล้าไร้สนิมที่มีความแข็งสูงและทนต่อการกัดกร่อนในระดับเทียบเท่า -การกลึงเพิ่มเติมสำหรับร่องประแจ (SC-WSC-SX) -การกลึงเพิ่มเติมสำหรับผิวเรียบ (FC-WFC) -การกลึงเพิ่มเติมสำหรับร่อง V (VC-WVC) -ยกเว้นชนิดที่ชุบแข็งเต็มความยาว |
เฉพาะบริเวณที่มีเงาในส่วน D เท่านั้นที่ชุบโครเมี่ยมอย่างแข็ง | (3) การเคลือบสำหรับกระบวนการเตรียมผิว หลังจากกระบวนการเตรียมผิวของวัสดุฐานรอง/แผ่นรองแล้ว จะมีการดำเนินการขั้นตอนถัดไป บริเวณต่อไปนี้ไม่ได้ชุบผิว: - ส่วนที่มีการเซาะร่อง - ส่วนเกลียวภายนอก -ส่วนเกลียวภายใน -ร่องสำหรับประแจ, ร่องตัววี, ผิวเรียบ, ผิวตัด -ภายในของเพลาไกด์ชนิดท่อเหล็กอาจเกิดสนิมได้หากไม่ได้ชุบโครเมี่ยมอย่างแข็ง |
