เพลาเชิงเส้น ปลายขั้นบันไดข้างหนึ่งและชนิดมีรูต๊าปเกลียว

แบรนด์ :

MISUMI

ข้อควรระวัง

เนื้อหาบางส่วนของหน้านี้กำลังอยู่ระหว่างการอัปเดต
ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

นี่คือสินค้าราคาประหยัด ที่ราคาถูกกว่าสินค้าพื้นฐานของ MISUMI

ภาพรวมของสินค้า

เพลาเชิงเส้นสำหรับลิเนียร์ไกด์เป็นผลิตภัณฑ์เพลาความแม่นยำสูงที่สามารถใช้งานร่วมกับลิเนียร์แบริ่งและผลิตภัณฑ์ประเภทลิเนียร์บุชชิ่งอื่น ๆ ได้ ไม่เพียงแต่มีความทนทานต่อการสึกหรอที่ยอดเยี่ยมเท่านั้น แต่ยังมีตัวเลือกการแปรรูปเพิ่มเติมที่หลากหลายอีกด้วย

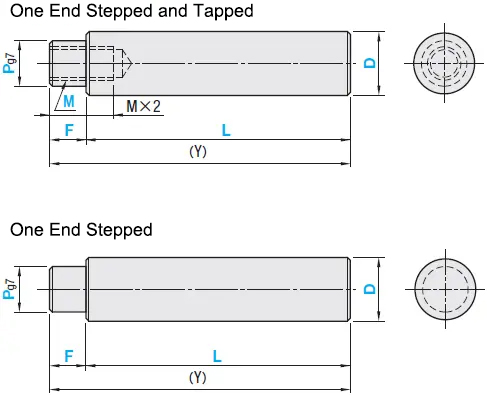

Drawing ระบุขนาด

แนะนำเพาไกด์ MISUMI ปลายขั้นบันไดข้างหนึ่งพร้อมชนิดเกลียวใน

รายละเอียดจำเพาะของวัสดุ

ชนิด				วัสดุ	ความแข็ง	กระบวนการชุบผิว	D (มม.)	L (มม.)
ปลายแบบขั้นบันไดพร้อมเกลียวใน		ปลายแบบขั้นบันได
ชนิดมาตรฐาน		ชนิดมาตรฐาน
ค่าพิกัดความเผื่อ D g7	ค่าพิกัดความเผื่อ D f8	ค่าพิกัดความเผื่อ D g7	ค่าพิกัดความเผื่อ D f8
E-SFAG	—	E-SFAC	—	45 หรือ GCr15	การชุบแข็งด้วยเครื่องวัดความถี่สูง สำหรับความลึกของชั้นที่ผ่านการชุบแข็งอย่างมีประสิทธิภาพ กรุณาคลิก อ้างอิงความแข็งผิว 45 หรือ GCr15 55HRC ขึ้นไป SUS440C หรือเหล็กทนต่อการกัดกร่อนที่มีความแข็งสูงเทียบเท่า 53HRC	—	8 ถึง 50	25 ถึง 1498
E-SSFAG	—	E-SSFAC	—	เหล็กกล้า SUS440C หรือเทียบเท่าที่มีความแข็งสูงและทนต่อการกัดกร่อน
E-PSFAG	—	E-PSFAC	—	45 หรือ GCr15		การชุบผิวฮาร์ดโครม ความแข็งของการชุบผิว HV750 ขึ้นไป ความหนาของการชุบผิว 3µ ขึ้นไป
E-PSSFAG	—	E-PSSFAC	—	เหล็กกล้า SUS440C หรือเทียบเท่าที่มีความแข็งสูงและทนต่อการกัดกร่อน
—	E-PSFGG	—	E-PSCGC	45	—	การชุบผิวฮาร์ดโครม ความแข็งของการชุบผิว: HV750 หรือมากกว่า ความหนาของการชุบผิว: 10µ หรือมากกว่า

ชิ้นส่วนที่ผ่านการกลึงที่ปลายเพลา (ความยาวเกลียวที่ใช้งานได้ + ประมาณ 10 มม.) อาจมีความแข็งลดลงเนื่องจากผลของการอบอ่อนจากกระบวนการกลึง

หากจำเป็นต้องป้องกันสนิม โปรดให้ความสำคัญกับผลิตภัณฑ์ที่มีกระบวนการเตรียมผิวด้วยการชุบผิวฮาร์ดโครม สำหรับวิธีการป้องกันสนิม โปรดคลิก

วิธีการป้องกันสนิม

หากใช้งานร่วมกับตลับลูกปืนเชิงเส้น กรุณาเลือกผลิตภัณฑ์ที่ผ่านการชุบแข็งด้วยความถี่สูง .

ภาพรวม สเปค

■ ความเผื่อของส่วน D

D	g7	f8
8	-0.005 -0.020	-0.013 -0.035
10
12	-0.006 -0.024	-0.016 -0.043
13
15
16
18
20	-0.007 -0.028	-0.020 -0.053
25
30
35	-0.009 -0.034	—
40
50

การปรับแต่ง

รหัส

สเปคผลิตภัณฑ์

เพาไกด์ Misumi ปลายขั้นบันไดข้างหนึ่งพร้อมชนิดเกลียวใน

LKC

เปลี่ยนความเผื่อ มิติ L
รหัสการสั่งซื้อ LKC
เงื่อนไขที่ใช้ได้ มิติ L สูงสุดสำหรับประเภทความแม่นยำคือ 200
เมื่อใช้ LKC หน่วยที่กำหนดสำหรับมิติ L สามารถเป็น 0.1 มม.

L<200 → L±0.03
200 ≤ L<500 → L±0.05
L ≥ 500 → L±0.1

เพิ่มการกลึงร่องสำหรับประแจ
รหัสการสั่งซื้อ SC5

SC = หน่วยที่กำหนด 1 มม.

SC + ℓ₁ < L

SC = 0 หรือ SC ≥ 1
เงื่อนไขการใช้งาน ใช้ได้กับ D ≥ 8

ไม่สามารถใช้ร่วมกับ WSC ได้

D	W	ℓ₁
8	7	8
10	8	8
12	10	10
13	11
15	13

D	W	ℓ₁
16	14	10
20	17
25	22
30	27	15

การกลึงพื้นราบเพิ่มเติมที่ 1 ตำแหน่ง
รหัสสั่งซื้อ FC10-E8
เงื่อนไขที่ใช้ได้

ไม่สามารถใช้กับประเภทความแม่นยำสูง
FC, E = หน่วยที่ระบุ 1 มม.

D ≤ 30, FC ≤ 5 × D

D ≥ 35, FC ≤ 3 × D

E = 0 หรือ E ≥ 2

ไม่สามารถใช้ร่วมกับ WFC ได้

D	h
8 ถึง 18	1
20 ถึง 40	2
50	3

WFC

การกลึงเพิ่มเติมบน 2 พื้นผิว
รหัสสั่งซื้อ WFC8-A8-E4
เงื่อนไขที่ใช้ได้

ไม่สามารถใช้กับประเภทละเอียด
WFC, A, E = หน่วยที่ระบุ 1 มม.

D ≤ 30, WFC ≤ 5×D

D ≥ 35, WFC ≤ 3×D

A(E)=0 หรือ A(E) ≥ 2

ไม่รับประกันว่าทั้งสองพื้นผิวที่กลึงจะอยู่ในระนาบแนวนอนเดียวกัน และไม่สามารถใช้ร่วมกับ FC ได้

D	h
8 ถึง 18	1
20 ถึง 40	2
50	3

การปรับแต่ง

รหัส

สเปคผลิตภัณฑ์

เพิ่มพื้นผิวเรียบหนึ่งด้านที่ตำแหน่ง 90 องศา
รหัสสั่งซื้อ RC10
เงื่อนไขที่ใช้ได้ ใช้ได้กับ D=10 ถึง 30

ไม่เหมาะสำหรับประเภทความแม่นยำสูง

ไม่สามารถใช้ร่วมกับ WRC ได้

WRC

การกลึงผิวราบเพิ่มเติมสองด้านที่ตำแหน่ง 90 องศา
รหัสสั่งซื้อ WRC10-Y10
เงื่อนไขที่ใช้ได้ ใช้ได้กับ D=10 ถึง 30

ไม่เหมาะสำหรับประเภทความแม่นยำสูง

ไม่สามารถใช้ร่วมกับ RC ได้

ไม่รับประกันว่าผิวราบทั้งสองด้านจะอยู่ในระนาบเดียวกัน

● 1 รูสลัก, รูกุญแจ: KC
เพาไกด์ Misumi ปลายขั้นบันไดข้างหนึ่งพร้อมชนิดเกลียวใน

● 2 รูสลัก, รูกุญแจ: WKC
เพาไกด์ Misumi ปลายขั้นบันไดข้างหนึ่งพร้อมชนิดเกลียวใน

KC
WKC

รูกุญแจเพิ่มเติม
รหัสสั่งซื้อ KC10-G10
WKC10-C8-KC10-G10
เงื่อนไขที่ใช้ได้ ใช้ได้เฉพาะกับ D = 12, 16, 20, 25, 30 เท่านั้น
KC, WKC, G, C = กำหนดเป็นขั้นละ 1 มม.

b ≤ G (C) ≤ 30, G (C) ≤ L/3

L > 500: 2 ≤ KC (WKC) ≤ L/3
L

G + C ≤ L/3

ไม่เหมาะสำหรับประเภทงานละเอียด

เปลี่ยนเป็นชนิดเกลียวใน ความยาวที่ใช้งานได้ × 3
รหัสสั่งซื้อ MD6 (เปลี่ยน M เป็น MD)
เงื่อนไขที่ใช้ได้ D = 10 ถึง 30, และ M = 6 ถึง 20

เกลียวในที่ปลายด้านหนึ่ง: MD × 3.5 + 4 ≤ L

LFC

การตัดแต่งขึ้นรูปด้วยเครื่องจักรพื้นผิวขั้นเพิ่มเติม
รหัสการสั่งซื้อ LFC10-A8

LFC+A ≤ F

D-M ≥ 1

ไม่สามารถตัดแต่งขึ้นรูปบนพื้นผิวเดียวกันได้

P	H
6 ถึง 18	1
20 ถึง 40	2
41 หรือมากกว่า	2

เมื่อเลือกดำเนินการเครื่องจักรเพิ่มเติมหลายรายการ จะต้องมีระยะห่างอย่างน้อย 2 มม. ระหว่างบริเวณที่ผ่านการเครื่องจักร

การแปรรูปเพิ่มเติมอาจทำให้ความแข็งลดลง

ตารางแสดงรายละเอียดจำเพาะ

รหัสสินค้า		ระบุหน่วย: 1 มม.			M (เกลียวหยาบ) เลือก											(Y) สูงสุด
ชนิด	D	L	F	P	M (เกลียวหยาบ) เลือก											(Y) สูงสุด
ชนิดมาตรฐาน	8	25–1098	8 ≤ D ≤ 30 2 ≤ F ≤ P×5 D ≥ 35 2 ≤ F ≤ P×4	3–6	3											1100
ชนิดขั้นบันไดด้านเดียวชนิดเกลียวใน (ค่าพิกัดความเผื่อ D g7) E-SFAG E-SSFAG E-PSFAG E-PSSFAG (ค่าพิกัดความเผื่อ D f8) E-PSFGG ชนิดขั้นบันไดด้านเดียว (ค่าพิกัดความเผื่อ D g7) E-SFAC E-SSFAC E-PSFAC E-PSSFAC (ค่าพิกัดความเผื่อ D f8) E-PSCGC	10	25 ถึง 1198		3–8	3	4	5									1200
	12	25–1398		3–10	3	4	5	6								1400
	13	25–1398		4–11	3	4	5	6	8							1400
	15	25–1398		4–13	3	4	5	6	8	10						1400
	16	25–1398		4–14	3	4	5	6	8	10						1400
	20	25–1398		5–17		4	5	6	8	10	12					1400
	25	25–1398		6–22		4	5	6	8	10	12	16				1400
	30	25 ถึง 1498		8–27			5	6	8	10	12	16	20	24		1500
	35	25 ถึง 1498		9–32			5	6	8	10	12	16	20			1500
	40	25 ถึง 1498		11–37				6	8	10	12	16	20	24		1500
	50	25 ถึง 1498		11–47				6	8	10	12	16	20	24	30	1500

เส้นผ่านศูนย์กลางภายนอก/O.D. ขนาด 35, 40 และ 50 มีเฉพาะในสเปค E-PSFAG และ E-PSFAC เท่านั้น

มิติ P ต้องใช้ M+3≤P

เมื่อ M×2.5+4 ≥ Y ก้นรูเกลียวอาจทะลุผ่านได้

คุณสมบัติของสินค้า

คุณสมบัติที่ 1: มีค่าความเผื่อขนาดที่งานละเอียดสูง และถูกนำไปใช้กันอย่างแพร่หลายในอุปกรณ์งานละเอียดหลากหลายประเภท
คุณสมบัติที่ 2: ใช้เหล็กกล้าสำหรับตลับลูกปืนที่มีความทนทานต่อการสึกหรอเป็นเยี่ยม (45 หรือ GCr15) และเหล็กกล้า SUS440C หรือเหล็กกล้าทนต่อการกัดกร่อนที่มีความแข็งสูงในระดับเดียวกัน ซึ่งผ่านกระบวนการชุบแข็งด้วยความถี่สูงเพื่อเพิ่มความทนทานต่อการสึกหรอ ขณะเดียวกันยังคงความเหนียวเดิมไว้
คุณสมบัติที่ 3: มีตัวเลือกการแปรรูปเพิ่มเติมหลากหลายรูปแบบเพื่อรองรับตัวอย่างการใช้งานที่แตกต่างกัน
คุณสมบัติที่ 4: โดยปกติจะใช้ร่วมกับผลิตภัณฑ์ลิเนียร์แบริ่ง ซึ่งให้ประสิทธิภาพการนำทางเชิงเส้นที่ยอดเยี่ยม เมื่อเปรียบเทียบกับโครงสร้างเพลามาตรฐานและบุชชิ่ง แม้ในขณะมีการเคลื่อนที่แบบลูกสูบชักด้วยความเร็วสูง ก็เกิดการสึกหรอเพียงเล็กน้อย
คุณสมบัติที่ 5: มีการชุบผิวฮาร์ดโครมเป็นกระบวนการเตรียมผิว ช่วยป้องกันสนิมได้ดีเยี่ยม ความแข็งของชั้นเคลือบผิวสูงถึง HV750 จึงไม่สึกหรอง่ายแม้ใช้กับชิ้นงานที่มีความแข็งสูง

ข้อควรระวัง

(2) ความแข็งลดลงในบริเวณที่ผ่านการกลึง
หลังจากการชุบแข็งฐานรอง/แผ่นรองแล้ว การกลึงอาจทำให้ความแข็งลดลงเนื่องจากการอบอ่อนในบริเวณต่อไปนี้:
- เกลียวนอกทั้งหมด
- ทุกก้าว
- เกลียวใน: เมื่อ M ≥ D/2, เกลียวในแบบสองรู และผลิตภัณฑ์ที่ชุบโครเมี่ยมอย่างแข็งซึ่งทำจาก SUS440C หรือเหล็กกล้าทนต่อการกัดกร่อนที่มีความแข็งสูงอื่น ๆ
- การตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมที่ร่องประแจ (SC-WSC-SX)
- การตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมที่พื้นผิวเรียบ (FC-WFC)
- การตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมที่ร่อง V (VC-WVC)
- ยกเว้นประเภทที่ชุบแข็งเต็มตัว

เฉพาะบริเวณที่แรเงาในส่วน D เท่านั้นที่ชุบโครเมี่ยมอย่างแข็ง
เพลาไกด์พร้อมปลายขั้นบันไดข้างหนึ่งแบบเกลียวใน บุชชิ่ง คุณภาพ MISUMI วัสดุสเตนเลสนำเข้าจากญี่ปุ่น

เพลาไกด์พร้อมปลายขั้นบันไดข้างหนึ่งแบบเกลียวใน บุชชิ่ง คุณภาพ MISUMI วัสดุสเตนเลสนำเข้าจากญี่ปุ่น

(3) การชุบหลังจากกระบวนการเตรียมผิว
หลังจากกระบวนการเตรียมผิวของฐานรอง/แผ่นรองแล้ว จะมีการกลึง และบริเวณต่อไปนี้จะไม่ได้รับการชุบ:
- พื้นที่ร่อง
- ส่วนเกลียวนอก
- ส่วนเกลียวใน
- ร่องประแจ, ร่อง V, พื้นผิวเรียบ และพื้นผิวตัด
- ด้านในของเพลาไกด์ชนิดท่อเหล็กจะไม่ได้ชุบฮาร์ดโครมและอาจเกิดสนิมได้

ตัวอย่างการใช้งาน

กลไกระบบเคลื่อนที่แนวเส้นตรงมาตรฐาน	ฟังก์ชันของกลไกระบบเคลื่อนที่แนวเส้นตรงมาตรฐาน (1) การใช้เพลาไกด์สองเส้นแบบขนานกันจะช่วยป้องกันไม่ให้ชิ้นงานหมุนได้อย่างมีประสิทธิภาพ (2) ช่วยเพิ่มความแม่นยำของระบบเคลื่อนที่แนวเส้นตรงและพิกัดน้ำหนัก (3) สามารถทำงานแบบเคลื่อนที่กลับไปกลับมาด้วยความเร็วสูงได้ผ่านการผสมผสานระหว่างเพลาไกด์และลิเนียร์แบริ่ง (4) มีความต้านทานการเคลื่อนที่ต่ำ ส่งผลให้ชิ้นงานที่เกี่ยวข้องเกิดการสึกหรอน้อยลง
