เพลาเชิงเส้น ปลายทั้งสองแบบขั้นบันได ปลายต๊าปเกลียวทั้งสองด้าน

แบรนด์ :

MISUMI

ข้อควรระวัง

เนื้อหาบางส่วนของหน้านี้กำลังอยู่ระหว่างการอัปเดต
ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

นี่คือสินค้าราคาประหยัด ที่ราคาถูกกว่าสินค้าพื้นฐานของ MISUMI

ภาพรวมของสินค้า

เพลาเชิงเส้นสำหรับลิเนียร์ไกด์เป็นผลิตภัณฑ์เพลาความแม่นยำสูงที่สามารถใช้งานร่วมกับลิเนียร์แบริ่งและผลิตภัณฑ์ประเภทลิเนียร์บุชชิ่งอื่น ๆ ได้ ไม่เพียงแต่มีความทนทานต่อการสึกหรอที่ยอดเยี่ยมเท่านั้น แต่ยังมีตัวเลือกการแปรรูปเพิ่มเติมที่หลากหลายอีกด้วย

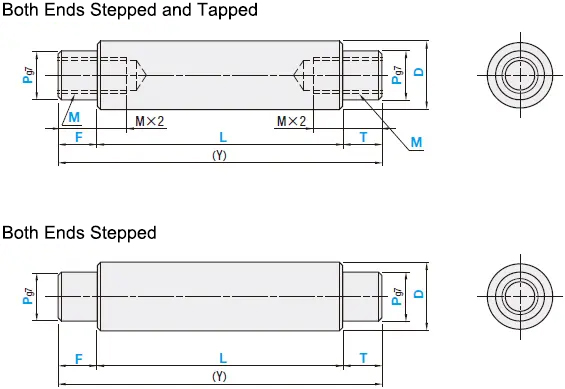

Drawing ระบุขนาด

แนะนำร็อดไกด์ของ MISUMI ที่มีปลายแบบขั้นบันไดและเกลียวใน / ปลายแบบขั้นบันได

รายละเอียดจำเพาะของวัสดุ

ชนิด				วัสดุ	ความแข็ง	กระบวนการชุบผิว
ชนิดปลายสองด้านแบบขั้นบันไดพร้อมชนิดเกลียวใน		ชนิดปลายสองด้านแบบขั้นบันได
ชนิดมาตรฐาน		ชนิดมาตรฐาน
ค่าพิกัดความเผื่อ D g7	ค่าพิกัดความเผื่อ D f8	ค่าพิกัดความเผื่อ D g7	ค่าพิกัดความเผื่อ D f8
E-SFAH	—	E-SFAJ	—	45 หรือ GCr15	การชุบแข็งด้วยความถี่สูง สำหรับความลึกของชั้นที่แข็งอย่างมีประสิทธิภาพ กรุณาคลิก ข้อมูลอ้างอิงความแข็งผิว 45 หรือ GCr15 55HRC ขึ้นไป เหล็กกล้า SUS440C หรือเทียบเท่าที่มีความแข็งสูงและทนต่อการกัดกร่อน 53HRC ขึ้นไป	—
E-SSFAH	—	E-SSFAJ	—	เหล็กกล้า SUS440C หรือเทียบเท่าที่มีความแข็งสูงและทนต่อการกัดกร่อน		—
E-PSFAH	—	E-PSFAJ	—	45 หรือ GCr15		การชุบผิวฮาร์ดโครม ความแข็งการชุบผิว HV750 ขึ้นไป ความหนาการชุบผิวมากกว่า 3µ
E-PSSFAH	—	E-PSSFAJ	—	เหล็กกล้า SUS440C หรือเทียบเท่าที่มีความแข็งสูงและทนต่อการกัดกร่อน
—	E-PSFGH	—	E-PSFGJ	45	—	การชุบผิวฮาร์ดโครม ความแข็งของการชุบผิว: HV750 หรือมากกว่า ความหนาของการชุบผิว: 10µ หรือมากกว่า

ชิ้นส่วนที่ผ่านการกลึงที่ปลายเพลา (ความยาวเกลียวที่ใช้งานได้ + ประมาณ 10 มม.) อาจมีความแข็งลดลงเนื่องจากผลของการอบอ่อนจากกระบวนการกลึง

หากจำเป็นต้องป้องกันสนิม โปรดให้ความสำคัญกับผลิตภัณฑ์ที่มีกระบวนการเตรียมผิวด้วยการชุบผิวฮาร์ดโครม กรุณาคลิก

วิธีป้องกันสนิม

หากใช้งานร่วมกับลิเนียร์แบริ่ง กรุณาเลือกผลิตภัณฑ์ที่ผ่านการชุบแข็งด้วยเครื่องวัดความถี่สูง .

ภาพรวมรายละเอียดจำเพาะ

■ ความเผื่อของส่วน D

D	g7	f8
8	-0.005 -0.020	-0.013 -0.035
10
12	-0.006 -0.024	-0.016 -0.043
13
15
16
18
20	-0.007 -0.028	-0.020 -0.053
25
30
35	-0.009 -0.034	—
40
50

การปรับแต่ง

รหัส

สเปคผลิตภัณฑ์

LKC

เปลี่ยนความเผื่อของมิติ L
รหัสสั่งซื้อ LKC

ไม่สามารถใช้ได้เมื่อ D-P ≤ 2 เมื่อใช้ LKC หน่วยที่ระบุสำหรับมิติ L สามารถเป็น 0.1 มม. .

L<200 → L±0.03
200 ≤ L<500 → L±0.05
L ≥ 500 → L±0.1

เพิ่มร่องสำหรับประแจที่ตำแหน่งหนึ่ง
รหัสสั่งซื้อ SC5

SC = หน่วยที่ระบุ 1 มม.

SC + ℓ₁ < L

SC = 0 หรือ SC ≥ 1
เงื่อนไขที่ใช้ได้ ใช้ได้กับ D ≥ 8

ไม่สามารถใช้ร่วมกับ WSC ได้

D	W	ℓ₁
8	7	8
10	8	8
12	10	10
13	11
15	13

D	W	ℓ₁
16	14	10
20	17
25	22
30	27	15

WSC

การตัดแต่งขึ้นรูปด้วยเครื่องจักรสำหรับร่องประแจเพิ่มเติมที่ 2 ตำแหน่ง
รหัสสั่งซื้อ WSC12-X8
WSC, X = หน่วยที่ระบุ 1 มม.

WSC + X + ℓ₁ × 2 ≤ L - 2

WSC(X) ≥ 0

ไม่สามารถตัดแต่งขึ้นรูปด้วยเครื่องจักรบนระนาบเดียวกันได้

D	W	ℓ₁
8	7	8
10	8	8
12	10	10
13	11
15	13
16	14
18	16

D	W	ℓ₁
20	17	10
25	22	10
30	27	15
35	30	15
40	36	20
50	41	20

การกลึงผิวเรียบเพิ่มเติมที่ 1 ตำแหน่ง
รหัสสั่งซื้อ FC10-E8
FC, E = หน่วยที่ระบุ 1 มม.

D ≤ 30: FC ≤ 5×D,
D ≥ 35: FC ≤ 3×D

E=0 หรือ E ≥ 2

ไม่สามารถใช้ร่วมกับ WFC ได้

D	h
8 ถึง 16	1
20 ถึง 40	2
50	3

WFC

การตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมบนพื้นผิว 2 ตำแหน่ง
รหัสสั่งซื้อ WFC8-A8-E4
WFC, A, E = หน่วยที่ระบุ 1 มม.

D ≤ 30: WFC ≤ 5×D,
D ≥ 35: WFC ≤ 3×D

A(E)=0 หรือ A(E) ≥ 2

ไม่สามารถตัดแต่งขึ้นรูปด้วยเครื่องจักรบนพื้นผิวเดียวกันได้ และไม่สามารถใช้ร่วมกับ FC ได้

D	h
8 ถึง 16	1
20 ถึง 40	2
50	3

เพิ่มพื้นผิวเรียบหนึ่งด้านที่ตำแหน่ง 90 องศา
รหัสสั่งซื้อ RC10
เงื่อนไขที่ใช้ได้ ใช้ได้กับ D=10 ถึง 30

ไม่สามารถใช้ร่วมกับ WRC ได้

WRC

เพิ่มการกลึงพื้นเรียบที่สองตำแหน่ง 90 องศา
รหัสสั่งซื้อ WRC10-Y10
เงื่อนไขที่ใช้ได้ ใช้ได้กับ D=10 ถึง 30

ไม่สามารถใช้ร่วมกับ RC ได้

ไม่สามารถกลึงบนระนาบเดียวกันได้

เปลี่ยนความยาวที่ใช้งานได้ของส่วนเกลียวภายในเป็น M×3
รหัสสั่งซื้อ MD6 (เปลี่ยน M เป็น MD)
เงื่อนไขที่ใช้ได้ ใช้ได้กับ D=12 ถึง 30 และ M=6 ถึง 20

เกลียวภายในที่ขั้นปลายทั้งสองด้าน: MD×3.5+4+MD×3.5+4 ≤ L

ไม่สามารถใช้ร่วมกับ KC หรือ WKC ได้

LFC
RFC

เพิ่มการตัดแต่งขึ้นรูปด้วยเครื่องจักรแบบพื้นเรียบบนส่วนขั้น
รหัสสั่งซื้อ LFC10-A0
RFC10-E0

LFC(RFC)+A(E) ≤ F(T)

D-M ≥ 1

ไม่สามารถตัดแต่งขึ้นรูปด้วยเครื่องจักรบนระนาบเดียวกันได้

P	H
6 ถึง 18	1
20 ถึง 40	2
41 หรือมากกว่า	2

เพิ่มร่องกุญแจเพิ่มเติม
รหัสการสั่งซื้อ KC10-G10

KC, G = หน่วยที่กำหนด 1 มม.

b ≤ G ≤ 30, G ≤ L/3

L>500: 2 ≤ KC ≤ L/3
L<500: 2 ≤ KC ≤ 500

M×2<KC+F
ใช้ได้เฉพาะกับ D = 12, 16, 20, 25, 30 เท่านั้น

ส่วนเกลียวภายใน (M×2.5+4) ไม่สามารถใช้กับการตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมนี้ได้

เพลาไกด์ลิเนียร์ของ MISUMI พร้อมร่องสำหรับแหวนล็อก, เพลาบังคับทิศทาง, เพลาเชิงเส้น, แกนชุบโครเมียม

ขนาดเส้นผ่านศูนย์กลางเพลา	b		t		แหวนรองทรงกลม:รูปภาพที่เกี่ยวข้อง
	ค่ากำหนดขนาด	ความเผื่อที่อนุญาต (N9)	ค่ากำหนดขนาด	ความเผื่อที่อนุญาต
12	4	0 -0.03	2.5	+0.1 0	0.08 ถึง 0.16
16	5		3		0.16 ถึง 0.25
20	6		3.5
25	8	0 -0.036	4	+0.2 0
30

เมื่อ KC และ WKC = 0 รูสลักจะมีลักษณะดังแสดงด้านล่างนี้

เมื่อ KC + G ≥ L รูสลักจะมีลักษณะดังแสดงด้านล่างนี้

WKC

เพิ่มร่องลิ่มส่งกำลังอีกสองร่อง
รหัสการสั่งซื้อ KC10-G10-WKC10-C8

KC, WKC, G, C = หน่วยที่ระบุ 1 มม.

b ≤ G(C) ≤ 30, G(C) ≤ L/3

L > 500: 2 ≤ KC(WKC) ≤ L/3
L < 500: 2 ≤ KC(WKC) ≤ 500

G + C ≤ L/3

M × 2 < KC + F
ใช้ได้เฉพาะกับ D = 12, 16, 20, 25, 30 เท่านั้น

ไม่สามารถตัดแต่งขึ้นรูปด้วยเครื่องจักรบนระนาบเดียวกันได้

ส่วนเกลียวภายใน (M × 2.5 + 4) ไม่สามารถใช้กับการตัดแต่งขึ้นรูปเพิ่มเติมนี้ได้

เมื่อเลือกทำการตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมหลายตำแหน่ง จะต้องมีระยะห่างระหว่างตำแหน่งการตัดแต่งอย่างน้อย 2 มม.

การกลึงเพิ่มเติมอาจทำให้ความแข็งลดลง โปรดดูที่

หน้า 3 6

ตารางแสดงรายละเอียดจำเพาะ

รหัสสินค้า		ระบุหน่วย: 1 มม.			M (เกลียวหยาบ) เลือก											(Y) สูงสุด
ชนิด	D	L	F·T	P	M (เกลียวหยาบ) เลือก											(Y) สูงสุด
ชนิดมาตรฐาน ชนิดปลายสองด้านแบบขั้นบันไดพร้อมชนิดเกลียวใน (ค่าพิกัดความเผื่อ D g7) E-SFAH E-SSFAH E-PSFAH E-PSSFAH (ค่าพิกัดความเผื่อ D f8) E-PSFGH ปลายแบบขั้นบันไดคู่ (ค่าพิกัดความเผื่อ D g7) E-SFAJ</span> E-SSFAJ E-PSFAJ E-PSSFAJ (ค่าพิกัดความเผื่อ D f8) E-PSFGJ	8	25–1096	8 ≤ D ≤ 30 2 ≤ F(T) ≤ P×5 D ≥ 35 2 ≤ F(T) ≤ P×4	3–6	3											1100
	10	25–1196		3–8	3	4	5									1200
	12	25–1396		3–10	3	4	5	6								1400
	13	25–1396		4–11	3	4	5	6	8							1400
	15	25–1396		4–13	3	4	5	6	8	10						1400
	16	25–1396		4–14	3	4	5	6	8	10						1400
	20	25–1396		5–17		4	5	6	8	10	12					1400
	25	25–1396		6–22		4	5	6	8	10	12	16				1400
	30	25 ถึง 1496		8–27			5	6	8	10	12	16	20	24		1500
	35	25 ถึง 1496		9–32			5	6	8	10	12	16	20			1500
	40	25 ถึง 1496		11–37				6	8	10	12	16	20	24		1500
	50	25 ถึง 1496		11–47				6	8	10	12	16	20	24	30	1500

เส้นผ่านศูนย์กลางภายนอก/O.D. ขนาด 35, 40 และ 50 มีเฉพาะสำหรับสเปค E-PSFAH และ E-PSFAJ เท่านั้น

มิติ P ต้องใช้ M+3≤P

เมื่อ (M×2.5+4)×2 ≥ (Y) รูปลายเกลียวอาจทะลุผ่านได้

คุณสมบัติของสินค้า

คุณสมบัติที่ 1: มีค่าความเผื่อขนาดที่งานละเอียดสูง และถูกนำไปใช้กันอย่างแพร่หลายในอุปกรณ์งานละเอียดหลากหลายประเภท
คุณสมบัติที่ 2: ใช้เหล็กกล้าสำหรับตลับลูกปืนที่มีความทนทานต่อการสึกหรอเป็นเยี่ยม (45 หรือ GCr15) และเหล็กกล้า SUS440C หรือเหล็กกล้าทนต่อการกัดกร่อนที่มีความแข็งสูงในระดับเดียวกัน ซึ่งผ่านกระบวนการชุบแข็งด้วยความถี่สูงเพื่อเพิ่มความทนทานต่อการสึกหรอ ขณะเดียวกันยังคงความเหนียวเดิมไว้
คุณสมบัติที่ 3: มีตัวเลือกการแปรรูปเพิ่มเติมหลากหลายแบบเพื่อรองรับสภาพแวดล้อมการใช้งานที่แตกต่างกัน
คุณสมบัติที่ 4: โดยปกติมักใช้ร่วมกับผลิตภัณฑ์ลิเนียร์แบริ่ง ซึ่งให้การนำทางเชิงเส้นที่ยอดเยี่ยม เมื่อเปรียบเทียบกับโครงสร้างเพลามาตรฐานและบุชชิ่ง แม้ในขณะมีการเคลื่อนที่แบบลูกสูบชักด้วยความเร็วสูง ก็เกิดการสึกหรอเพียงเล็กน้อย
คุณสมบัติที่ 5: มีการชุบผิวฮาร์ดโครมเป็นกระบวนการเตรียมผิว ซึ่งช่วยป้องกันสนิมได้ดีเยี่ยม ความแข็งของชั้นเคลือบผิวสูงถึง HV750 จึงไม่สึกหรอง่ายแม้ใช้กับชิ้นงานที่มีความแข็งสูง

ข้อควรระวัง

(2) ความแข็งลดลงในบริเวณที่ผ่านการกลึง
หลังจากการชุบแข็งฐานรอง/แผ่นรองแล้ว การกลึงอาจทำให้ความแข็งลดลงเนื่องจากการอบอ่อนในบริเวณต่อไปนี้:
- ส่วนเกลียวนอก
- ทุกขั้น
- ส่วนเกลียวใน: เมื่อ M ≥ D/2, เกลียวในแบบรูคู่, ผลิตภัณฑ์ที่ชุบโครเมี่ยมอย่างแข็งซึ่งทำจาก SUS440C หรือเหล็กทนการกัดกร่อนที่มีความแข็งสูงเทียบเท่า
- การตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมบริเวณร่องประแจ (SC-WSC-SX)
- การตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมบริเวณพื้นผิวเรียบ (FC-WFC)

เฉพาะบริเวณที่แรเงาในส่วน D เท่านั้นที่ชุบโครเมี่ยมอย่างแข็ง
เพลาไกด์แบบขั้นสองขั้น ชนิดเกลียวใน บูชแบบขั้นสองขั้น คุณภาพ MISUMI วัสดุสเตนเลสนำเข้าจากญี่ปุ่น

(3) การชุบหลังจากกระบวนการเตรียมผิว
หลังจากกระบวนการเตรียมผิวของฐานรอง/แผ่นรองแล้ว จะมีการกลึง และบริเวณต่อไปนี้จะไม่ได้รับการชุบ:
- พื้นที่ร่อง
- ส่วนเกลียวนอก
- ส่วนเกลียวใน
- ร่องประแจ, ร่อง V, พื้นผิวเรียบ และพื้นผิวตัด
- ด้านในของเพลาไกด์ชนิดท่อเหล็กจะไม่ได้ชุบฮาร์ดโครมและอาจเกิดสนิมได้

ตัวอย่างการใช้งาน

กลไกระบบเคลื่อนที่แนวเส้นตรงมาตรฐาน	ฟังก์ชันของกลไกระบบเคลื่อนที่แนวเส้นตรงมาตรฐาน (1) การใช้เพลาไกด์สองเส้นแบบขนานกันจะช่วยป้องกันไม่ให้ชิ้นงานหมุนได้อย่างมีประสิทธิภาพ (2) ช่วยเพิ่มความแม่นยำของระบบเคลื่อนที่แนวเส้นตรงและพิกัดน้ำหนัก (3) สามารถทำงานแบบเคลื่อนที่กลับไปกลับมาด้วยความเร็วสูงได้ผ่านการผสมผสานระหว่างเพลาไกด์และลิเนียร์แบริ่ง (4) มีความต้านทานการเคลื่อนที่ต่ำ ส่งผลให้ชิ้นงานที่เกี่ยวข้องเกิดการสึกหรอน้อยลง
แผนภาพตัวอย่าง


รูปภาพสินค้า	หน้าที่ของชิ้นส่วนสำคัญในกลไก เพลาเชิงเส้น: รองรับชิ้นงาน และเมื่อใช้ร่วมกับลิเนียร์แบริ่ง จะทำหน้าที่เป็นกลไกการนำทางเคลื่อนที่ ดูรายละเอียด คลิก เพลาเชิงเส้น ลิเนียร์บุชชิ่ง: ใช้โครงสร้างการหมุนเวียนของลูกบอลเพื่อขับเคลื่อนชิ้นงานไปตามเพลาเชิงเส้น คลิกเพื่อดูรายละเอียด ลิเนียร์บุชชิ่ง อุปกรณ์เสริมการเคลื่อนที่เพลา: รองรับและยึดเพลาไกด์ ปรับระยะห่างของเพลาได้อย่างมีประสิทธิภาพ และช่วยเพิ่มความเสถียรให้กับอุปกรณ์ คลิกเพื่อดูรายละเอียด อุปกรณ์เสริมการเคลื่อนที่เพลา พุชเชอร์: ทำหน้าที่เป็นตัวจำกัด ใช้สำหรับปรับระยะช่วงชักที่ใช้งานของกลไก คลิกเพื่อดูรายละเอียด พุชเชอร์

การใช้งานอุตสาหกรรม

ทางการแพทย์	สารกึ่งตัวนำ	เครื่องใช้ไฟฟ้าและอิเล็กทรอนิกส์

สมาร์ทโฟน	อาหาร	อุตสาหกรรมยานยนต์

สินค้าที่เกี่ยวข้อง

ลิเนียร์แบริ่ง รุ่นมาตรฐาน ชนิดกระบอกตรง	ตัวเสื้อตลับลูกปืน ชนิดประกอบแบบ T	แหวนล็อค ชนิดเปิด

รหัสรุ่นสินค้าตัวแทน: LMU6	รหัสรุ่นสินค้าตัวแทน: BGHFS6000ZZ-30	รหัสรุ่นสินค้าตัวแทน: PSCS10-10
ข้อดี: คุณภาพสูง ราคาประหยัด ระยะเวลาส่งมอบสั้น	ข้อดี: มีครบทุกประเภท งานละเอียด และคุณภาพสูง	ข้อดี: รองรับผลิตภัณฑ์เพลา มีครบทุกประเภท

เอกสารที่เกี่ยวข้อง

ความทนทานต่อการกัดกร่อนของวัสดุโลหะและกระบวนการเตรียมผิว คลิก

ตารางความทนทานต่อการกัดกร่อน
