เพลาเชิงเส้น ปลายขั้นบันไดข้างหนึ่ง, ปลายต๊าปเกลียวทั้งสองด้านด้วยเบอร์ประแจ

แบรนด์ :

MISUMI

ข้อควรระวัง

เนื้อหาบางส่วนของหน้านี้กำลังอยู่ระหว่างการอัปเดต
ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

นี่คือสินค้าราคาประหยัด ที่ราคาถูกกว่าสินค้าพื้นฐานของ MISUMI

ภาพรวมของสินค้า

เพลาเชิงเส้นสำหรับลิเนียร์ไกด์เป็นผลิตภัณฑ์เพลาความแม่นยำสูงที่สามารถใช้งานร่วมกับลิเนียร์แบริ่งและผลิตภัณฑ์ประเภทลิเนียร์บุชชิ่งอื่น ๆ ได้ ไม่เพียงแต่มีความทนทานต่อการสึกหรอที่ยอดเยี่ยมเท่านั้น แต่ยังมีตัวเลือกการแปรรูปเพิ่มเติมที่หลากหลายอีกด้วย

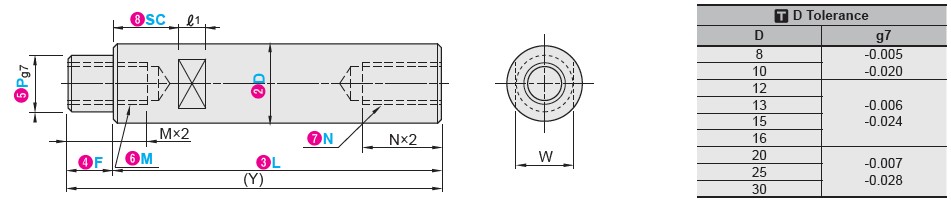

Drawing ระบุขนาด

แนะนำสินค้าเพลาไกด์ MISUMI ปลายขั้น มีเกลียวในทั้งสองด้าน และชนิดร่องสำหรับประแจ

รายละเอียดจำเพาะของวัสดุ

ชนิด	วัสดุ	ความแข็ง	กระบวนการชุบผิว
ชนิดมาตรฐาน
ค่าพิกัดความเผื่อ D g7
E-SFPPA	45 หรือ GCr15	การชุบแข็งด้วยความถี่สูง สำหรับความลึกของชั้นที่แข็งอย่างมีประสิทธิภาพ กรุณาคลิก ข้อมูลอ้างอิงความแข็งผิว 45 หรือ GCr15 55HRC ขึ้นไป เหล็กกล้า SUS440C หรือเทียบเท่าที่มีความแข็งสูงและทนต่อการกัดกร่อน 53HRC ขึ้นไป	—
E-SSFPA	เหล็กกล้า SUS440C หรือเทียบเท่าที่มีความแข็งสูงและทนต่อการกัดกร่อน
E-PSFPA	45 หรือ GCr15		การชุบผิวฮาร์ดโครม ความแข็งของการชุบผิว HV750 ขึ้นไป ความหนาของการชุบผิว 3µ ขึ้นไป
E-PSSFPA	เหล็กกล้า SUS440C หรือเทียบเท่าที่มีความแข็งสูงและทนต่อการกัดกร่อน

ชิ้นส่วนที่ผ่านการกลึงที่ปลายเพลา (ความยาวเกลียวที่ใช้งานได้ + ประมาณ 10 มม.) อาจมีความแข็งลดลงเนื่องจากผลของการอบอ่อนจากกระบวนการกลึง

หากจำเป็นต้องป้องกันสนิม โปรดให้ความสำคัญกับผลิตภัณฑ์ที่มีกระบวนการเตรียมผิวด้วยการชุบผิวฮาร์ดโครม กรุณาคลิก

วิธีป้องกันสนิม

หากใช้งานร่วมกับลิเนียร์แบริ่ง กรุณาเลือกผลิตภัณฑ์ที่ผ่านการชุบแข็งด้วยเครื่องวัดความถี่สูง .

ภาพรวม สเปค

■ ความเผื่อของส่วน D

D	g7
8	-0.005 -0.020
10	-0.005 -0.020
12	-0.006 -0.024
13
15
16
18
20	-0.007 -0.028
25	-0.007 -0.028
35	-0.009 -0.034
40
50

การปรับแต่ง

รหัส

สเปคผลิตภัณฑ์

เพาไกด์ Misumi ปลายขั้นบันไดข้างหนึ่งพร้อมชนิดเกลียวใน

LKC

เปลี่ยนค่าความเผื่อขนาด L
รหัสการสั่งซื้อ LKC
เงื่อนไขที่ใช้ได้ ขนาด L สูงสุดสำหรับประเภทความแม่นยำคือ 200

ไม่สามารถใช้ได้เมื่อ D-P ≤ 2
เมื่อใช้ LKC หน่วยที่ระบุสำหรับขนาด L สามารถเป็น 0.1 มม.

L<200 → L±0.03
200 ≤ L<500 → L±0.05
L ≥ 500 → L±0.1

WSC

การกลึงร่องประแจเพิ่มเติม 2 ร่อง
รหัสสั่งซื้อ WSC12-X8
เงื่อนไขที่ใช้ได้ ใช้ได้สำหรับ D ≥ 6
WSC, X = หน่วยที่ระบุ 1 มม.

WSC + X + ℓ₁ × 2 < L

WSC(X) ≥ 0

ไม่รับประกันว่าพื้นผิวที่กลึงทั้งสองจะอยู่ในระดับเดียวกัน

D	W	ℓ₁
6	5	8
8	7
10	8
12	10	10
13	11
15	13
16	14

D	W	ℓ₁
18	16	10
20	17
25	22
30	27	15
35	30	15
40	36	20
50	41	20

การกลึงพื้นราบเพิ่มเติมที่ 1 ตำแหน่ง
รหัสสั่งซื้อ FC10-E8
เงื่อนไขที่ใช้ได้
FC, E = หน่วยที่ระบุ 1 มม.

D ≤ 30, FC ≤ 5 × D
D ≥ 35, FC ≤ 3 × D

E = 0 หรือ E ≥ 2

ไม่สามารถใช้ร่วมกับ WFC ได้

D	h
4 ถึง 5	0.5
6 ถึง 18	1
20 ถึง 40	2
50	3

WFC

การกลึงเพิ่มเติมบนพื้นผิว 2 ด้าน
รหัสสั่งซื้อ WFC8-A8-E4
เงื่อนไขที่ใช้ได้
WFC, A, E = หน่วยที่ระบุ 1 มม.

D ≤ 30, WFC ≤ 5×D
D ≥ 35, WFC ≤ 3×D

A(E)=0 หรือ A(E) ≥ 2

พื้นผิวที่กลึงทั้งสองด้านไม่ได้รับประกันว่าจะอยู่ในระนาบแนวนอนเดียวกัน และไม่สามารถใช้ร่วมกับ FC ได้

ไม่สามารถใช้ร่วมกับ LFC ได้

D	h
4 ถึง 5	0.5
6 ถึง 18	1
20 ถึง 40	2
50	3

การปรับแต่ง

รหัส

สเปคผลิตภัณฑ์

เพิ่มพื้นผิวเรียบหนึ่งด้านที่ตำแหน่ง 90 องศา
รหัสสั่งซื้อ RC10
เงื่อนไขที่ใช้ได้ ใช้ได้กับ D=10 ถึง 30

ไม่สามารถใช้ร่วมกับ WRC ได้

WRC

เพิ่มพื้นผิวเรียบสองด้านในตำแหน่งที่ทำมุม 90 องศา
รหัสสั่งซื้อ WRC10-Y10
เงื่อนไขที่ใช้ได้ ใช้ได้กับ D=10 ถึง 30

ไม่สามารถใช้ร่วมกับ RC ได้

ไม่รับประกันว่าพื้นผิวเรียบทั้งสองด้านจะอยู่ในระนาบเดียวกัน

NSC

เปลี่ยนชนิดเกลียวในเป็นเกลียวละเอียด
รหัสสั่งซื้อ NSC14 (เปลี่ยน N เป็น NSC)
เงื่อนไขการใช้งาน ใช้ได้กับ D ≥ 12

MD
ND

เปลี่ยนเป็นความยาวใช้งานของชนิดเกลียวใน × 3
รหัสสั่งซื้อ MD6/ND6 (เปลี่ยน M เป็น MD, N เป็น ND)
เงื่อนไขที่ใช้ได้ ใช้ได้สำหรับ D = 10–30 และ M(N) = 6–20

ชนิดเกลียวในด้านเดียว: MD × 3.5 + 4 ≤ L

ชนิดเกลียวในทั้งสองด้าน: MD × 3.5 + 4 + ND × 3.5 + 4 ≤ L

LFC

การตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมบนพื้นผิวขั้น
รหัสสั่งซื้อ LFC10-A8

LFC+A ≤ F

D-M ≥ 1

ไม่สามารถตัดแต่งขึ้นรูปด้วยเครื่องจักรบนระนาบเดียวกันได้

ไม่สามารถใช้ร่วมกับ WFC ได้

P	H
6 ถึง 18	1
20 ถึง 40	2
41 หรือมากกว่า	2

เมื่อเลือกดำเนินการเครื่องจักรเพิ่มเติมหลายรายการ จะต้องมีระยะห่างอย่างน้อย 2 มม. ระหว่างบริเวณที่ผ่านการเครื่องจักร

การกลึงเพิ่มเติมอาจทำให้ความแข็งลดลง

ตารางแสดงรายละเอียดจำเพาะ

รหัสสินค้า		ระบุหน่วย: 1 มม.			M (เกลียวหยาบ) เลือก											N (เกลียวหยาบ) เลือก											ขนาดร่องประแจ			(Y) สูงสุด
ชนิด	D	L	F	P																							SC	W	ℓ₁	(Y) สูงสุด
ชนิด	D	ชนิดมาตรฐาน	F	P																							SC	W	ℓ₁	ชนิดมาตรฐาน
ชนิดมาตรฐาน (ค่าพิกัดความเผื่อ D g7) E-SFPPA E-SSFPA E-PSFPA E-PSSFPA	8	25–1098	8 ≤ D ≤ 30 2 ≤ F ≤ P×5 D ≥ 35 2 ≤ F ≤ P×4	6	3											3	4	5									SC = หน่วยที่กำหนด 1 มม. SC + ℓ₁ ≤ L SC ≥ 0	7	8	1100
	10	25 ถึง 1198		6–8	3	4	5									3	4	5	6									8	8	1200
	12	25–1398		6–10	3	4	5	6								3	4	5	6	8								10	10	1400
	13	25–1398		6–11	3	4	5	6	8							3	4	5	6	8								11		1400
	15	25–1398		6–13	3	4	5	6	8	10						3	4	5	6	8	10							13		1400
	16	25–1398		6–14	3	4	5	6	8	10							4	5	6	8	10							14		1400
	20	25–1398		5–17		4	5	6	8	10	12						4	5	6	8	10	12						17		1400
	25	25–1398		6–22		4	5	6	8	10	12	16					4	5	6	8	10	12	16					22		1400
	30	25 ถึง 1498		8–27			5	6	8	10	12	16	20	24					6	8	10	12	16	20				27	15	1500
	35	25 ถึง 1498		9–32			5	6	8	10	12	16	20							8	10	12	16	20	24			30	15	1500
	40	25 ถึง 1498		11–37				6	8	10	12	16	20	24							10	12	16	20	24	30		36	20	1500
	50	25 ถึง 1498		11–47				6	8	10	12	16	20	24	30							12	16	20	24	30		41	20	1500

เส้นผ่านศูนย์กลางภายนอก 35, 40 และ 50 จำกัดเฉพาะสเปค E-PSFPA เท่านั้น

มิติ P ต้องใช้ M+3≤P

เมื่อ M×2.5 + 4 + N×2.5 + 4 ≥ (Y) รูเกลียวด้านล่างอาจทะลุได้ เมื่อ M×2 + N×2 ≥ (Y) ความยาวที่มีประสิทธิภาพของรูเกลียวขนาดใหญ่กว่าจะมีความสำคัญอันดับแรก
ในเคสนี้ Y ต้องเป็นไปตามเงื่อนไข Y ≥ M×2.5 + 4 + N หรือ Y ≥ N×2.5 + 4 + M

คุณสมบัติของสินค้า

คุณสมบัติที่ 1: มีค่าความเผื่อขนาดที่งานละเอียดสูง และถูกนำไปใช้กันอย่างแพร่หลายในอุปกรณ์งานละเอียดหลากหลายประเภท
คุณสมบัติที่ 2: ใช้เหล็กกล้าสำหรับตลับลูกปืนที่มีความทนทานต่อการสึกหรอเป็นเยี่ยม (45 หรือ GCr15) และเหล็กกล้า SUS440C หรือเหล็กกล้าทนต่อการกัดกร่อนที่มีความแข็งสูงในระดับเดียวกัน ซึ่งผ่านกระบวนการชุบแข็งด้วยความถี่สูงเพื่อเพิ่มความทนทานต่อการสึกหรอ ขณะเดียวกันยังคงความเหนียวเดิมไว้
คุณสมบัติที่ 3: มีตัวเลือกการแปรรูปเพิ่มเติมหลากหลายแบบเพื่อรองรับสภาพแวดล้อมการใช้งานที่แตกต่างกัน
คุณสมบัติที่ 4: โดยปกติมักใช้ร่วมกับผลิตภัณฑ์ลิเนียร์แบริ่ง ซึ่งให้การนำทางเชิงเส้นที่ยอดเยี่ยม เมื่อเปรียบเทียบกับโครงสร้างเพลามาตรฐานและบุชชิ่ง แม้ในขณะมีการเคลื่อนที่แบบลูกสูบชักด้วยความเร็วสูง ก็เกิดการสึกหรอเพียงเล็กน้อย
คุณสมบัติที่ 5: มีการชุบผิวฮาร์ดโครมเป็นกระบวนการเตรียมผิว ซึ่งช่วยป้องกันสนิมได้ดีเยี่ยม ความแข็งของชั้นเคลือบผิวสูงถึง HV750 จึงไม่สึกหรอง่ายแม้ใช้กับชิ้นงานที่มีความแข็งสูง

ข้อควรระวัง

(2) ความแข็งลดลงในบริเวณที่ผ่านการกลึง
หลังจากการชุบแข็งฐานรอง/แผ่นรองแล้ว การกลึงอาจทำให้ความแข็งลดลงเนื่องจากการอบอ่อนในบริเวณต่อไปนี้:
- เกลียวนอกทั้งหมด
- ทุกก้าว
- เกลียวใน: เมื่อ M ≥ D/2, เกลียวในแบบสองรู และผลิตภัณฑ์ที่ชุบโครเมี่ยมอย่างแข็งซึ่งทำจาก SUS440C หรือเหล็กกล้าทนต่อการกัดกร่อนที่มีความแข็งสูงอื่น ๆ
- การตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมที่ร่องประแจ (SC-WSC-SX)
- การตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมที่พื้นผิวเรียบ (FC-WFC)
- การตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมที่ร่อง V (VC-WVC)
- ยกเว้นประเภทที่ชุบแข็งเต็มตัว

เฉพาะบริเวณที่แรเงาในส่วน D เท่านั้นที่ชุบโครเมี่ยมอย่างแข็ง
เพลาไกด์แบบขั้นสองขั้น ชนิดเกลียวใน บูชแบบขั้นสองขั้น คุณภาพ MISUMI วัสดุสเตนเลสนำเข้าจากญี่ปุ่น

เพลาไกด์แบบขั้นสองขั้น ชนิดเกลียวใน บูชแบบขั้นสองขั้น คุณภาพ MISUMI วัสดุสเตนเลสนำเข้าจากญี่ปุ่น

(3) การชุบหลังจากกระบวนการเตรียมผิว
หลังจากกระบวนการเตรียมผิวของวัสดุฐานแล้ว จะมีการกลึงชิ้นงาน และบริเวณต่อไปนี้จะไม่ได้รับการชุบผิว:
- พื้นที่ร่อง
- ส่วนเกลียวนอก
- ส่วนเกลียวใน
- ร่องประแจ, ร่อง V, พื้นผิวเรียบ และพื้นผิวตัด
- ด้านในของเพลาไกด์ชนิดท่อเหล็กจะไม่ได้ชุบฮาร์ดโครมและอาจเกิดสนิมได้
