บุชชิ่งสำหรับ หมุดกำหนดตำแหน่ง หน้าแปลนขนาดกะทัดรัด รูยาว

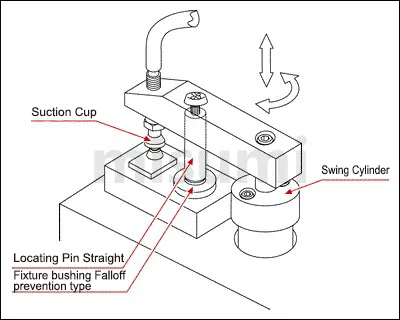

ตัวยึด บุชชิ่ง เป็นชิ้นส่วน การวางตำแหน่ง เชิงกลที่ใช้ร่วมกับ สลักกำหนดตำแหน่ง เพื่อให้ได้เอฟเฟกต์การนำทาง ซึ่ง ผลิตภัณฑ์ รูที่ รูยาว ชนิดหน้าแปลน ขนาดกะทัดรัดจะมีช่องว่างขนาดใหญ่ในทิศทางยาวเพื่อให้สอดพินได้ง่ายเพื่อดูดซับข้อผิดพลาดในการกวาดล้าง โดยมี บ่า ยึดอยู่กับที่ ด้วย สลักเกลียว ป้องกันการหลุด มี รูปทรง หน้าแปลน ช่วยประหยัดพื้นที่ และป้องกันการสึกหรอของ ชิ้นงาน อย่างรวดเร็วได้อย่างมีประสิทธิภาพ

เมื่อความหนาของผนังเท่ากับ 2 มม. หรือน้อยกว่า (DP)/2 ≤ 2 R จะเท่ากับ 0.5
เนื่องจากความหนาของผนังของรู การคว้านรูเทเปอร์ จมเพียงประมาณ 1.5 มม. และ ผลิตภัณฑ์ มีความแข็ง ตรวจสอบให้แน่ใจว่าขอบ หน้าแปลน พอดีกับ พื้นผิว ติดตั้งก่อนที่จะล็อค สลักเกลียว มิฉะนั้นอาจมีความเสี่ยงที่จะเกิดการแตกของรู การคว้านรูเทเปอร์ จมได้
ความเผื่อ ต่อ ID ของ บุชชิ่ง อยู่ในระดับสูง หากใช้เวอร์เนียคา คาลิเปอร์ ในการตรวจจับ ผลการวัดจะน้อยเกินไป ขอแนะนำให้ใช้ เครื่องมือ วัดที่มีความแม่นยำสูง (ไมโครมิเตอร์ ภายในหรือ เกจวัด ปลั๊ก ฯลฯ) สำหรับการตรวจจับ

■ หน้าแปลนขนาดกะทัดรัด

ชนิด	วัสดุ	กระบวนการชุบผิว	ความแข็ง
E-JBEH	เหล็กเครื่องมือประสม หรือ เหล็กกล้า ตลับลูกปืน/รองลื่น	—	56 to 60HRC
E-JBEMH		ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า	56 to 60HRC

หากมีข้อกำหนดในการป้องกัน สนิม ให้ให้ความสำคัญกับผลิตภัณฑ์ที่มี กระบวนการเตรียมผิว ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า เป็นอันดับแรก

■ หน้าแปลนขนาดกะทัดรัด รูทะลุ

ชนิด	วัสดุ	กระบวนการชุบผิว	ความแข็ง
E-JBFR	เหล็กกล้าโครงสร้าง ทั่วไปหรือ เหล็กกล้าคาร์บอน	—	—
E-JBFM		ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า	—
E-JBFK		—	45 to 50HRC
E-JBFN		ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า

หากมีข้อกำหนดในการป้องกัน สนิม ให้ให้ความสำคัญกับผลิตภัณฑ์ที่มี กระบวนการเตรียมผิว ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า เป็นอันดับแรก

■ หน้าแปลนขนาดกะทัดรัด

รหัสสินค้า			PH7 เพิ่มขึ้น 0.01 มม	WH7 เพิ่มขึ้น 0.01 มม	L เพิ่มขึ้นทีละ 1 มม.	T	H	A	B	d	d1	h
ประเภท	D	D ความเผื่อ g6
E-JBEH E-JBEMH	10	-0.005 -0.014	4.00 to 8.00	3.00≤W<P	8 to 40 L+T≤P × 3	5	25	17	12	3.3	6.5	3.5
	12	-0.006 -0.017	4.00 to 10.00				28	20	15
	16		8.00 to 14.00			6	36	26	22	4.5	8	4.5
	20	-0.007 -0.02	10.00 to 18.00				40	30	25
	25		13.00 to 22.00				44	34	30
	30		16.00 to 25.00			8	56	42	35	6.6	11	6.5
	35	-0.009 -0.025	18.0 to 25.00				60	46	40

■ หน้าแปลนขนาดกะทัดรัด รูทะลุ

รหัสสินค้า		P เพิ่มขึ้นทีละ 0.1 มม	W เพิ่มขึ้นทีละ 0.1 มม	L เพิ่มขึ้นทีละ 1 มม.	T	H	A	B	d
ประเภท	D
E-JBFR E-JBFM E-JBFK E-JBFN	10	4.0 to 8.0	4.0≤W<P	5 to 40 L+T≤P × 3	3	25	17	12	5
	12	4.0 to 10.0				28	20	15
	15	8.0 to 13.0				40	30	17	6
	16	8.0 to 14.0						20
	18	10.0 to 16.0
	20	10.0 to 18.0						22
	25	13.0 to 22.0			4	44	34	30
	30	16.0 to 25.0			5	56	42	35	8
	35	18.0 to 25.0				60	46	40

(1) โต๊ะวางชิ้นงาน พารามิเตอร์ ความเผื่อ ของมิติและความพอดีเพื่อดูรายละเอียด คลิก โต๊ะวางชิ้นงาน ความเผื่อ พิกัดความเผื่อมิติ

(2) การเปลี่ยนแปลง ขนาดเส้นผ่านศูนย์กลางรูใน ของ บุชชิ่ง ตัวยึด ระหว่าง การสวมอัด

■ การเปลี่ยนแปลง ขนาดเส้นผ่านศูนย์กลางรูใน ของบุช ตัวยึด บุชชิ่ง ระหว่าง การสวมอัด
บุชชิ่ง ตัวยึด จะหดตัวเมื่อติดตั้งแบบกด
อัตราการหดตัวจะแตกต่างกันไปขึ้นอยู่กับ วัสดุ ของชิ้นส่วนติดตั้งและ ความเผื่อ มิติ D ของ บุชชิ่ง(3) โต๊ะวางชิ้นงาน อ้างอิงสำหรับขนาดทั่วไปที่ไม่มี ความเผื่อ ที่ระบุ ( ความแม่นยำ ปานกลาง m) เพื่อดูรายละเอียด คลิก โต๊ะวางชิ้นงาน ขนาดที่ไม่มีการระบุพิกัด ความเผื่อ

(1) ข้อมูลอ้างอิงเทคโนโลยี การวางตำแหน่ง คลิก เทคโนโลยี การวางตำแหน่ง
(2) คลิกอ้างอิงการทดสอบสเปรย์เกลือความสามารถในการป้องกันสนิมเกี่ยวกับ กระบวนการเตรียมผิว อ้างอิงป้องกันสนิมสำหรับโลหะ
