เพลาโรตาลี่ แบบตรง

เพลาหมุน เป็น ผลิตภัณฑ์ เพลา งานละเอียด สูง ซึ่งสามารถใช้ร่วมกับ ตลับลูกปืน/รองลื่น โรเลอร์ พูลเล่ย์ หรือผลิตภัณฑ์ บุชชิ่ง อื่นๆ นอกเหนือจากความคลาดเคลื่อนของมิติและเรขาคณิตที่ยอดเยี่ยมแล้ว ยังเสนอการเปลี่ยนแปลงที่หลากหลายอีกด้วย

ชนิด	ค่าพิกัดความเผื่อ D	วัสดุ	กระบวนการชุบผิว	D (มม.)	L (มม.)
E-SFHR	h8 (งานลับคม/งานเจียรไน เจียร)	เหล็กกล้าโครงสร้าง ทั่วไปหรือ เหล็กกล้าคาร์บอน	ฟิล์ม ป้องกันเฟอร์โรเฟอร์ริกออกไซด์	2 to 50	15 to 1000
E-PSFHR			ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า
E-SSFHR		สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก	—
E-SFR	g7 (งานลับคม/งานเจียรไน เจียร)	เหล็กกล้าโครงสร้าง ทั่วไปหรือ เหล็กกล้าคาร์บอน	ฟิล์ม ป้องกันเฟอร์โรเฟอร์ริกออกไซด์
E-PSFR			ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า
E-SSFR		สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก	—

หากมีข้อกำหนดในการป้องกัน สนิม ให้ให้ความสำคัญกับผลิตภัณฑ์ที่มี กระบวนการเตรียมผิว ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า และผลิตภัณฑ์ที่ทำจากส สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก นนิติก ดูวิธี กระบวนการเตรียมผิว และป้องกันสนิม คลิก วิธีป้องกันสนิม

h8 (งานลับคม/งานเจียรไน เจียร)

รหัสสินค้า			L เพิ่มขึ้นทีละ 0.1 มม
พิมพ์	Dh8
E-SFHR E-PSFHR E-SSFHR	3	0 -0.014	15.0 to 150.0
	4	0 -0.018	15.0 to 200.0
	5		15.0 to 250.0
	6		15.0 to 400.0
	8	0 -0.022	15.0 to 500.0
	10		15.0 to 600.0
	12	0 -0.027	15.0 to 700.0
	15		15.0 to 800.0
	17		30.0 to 900.0
	20	0 -0.033	30.0 to 1000.0
	25		50.0 to 1000.0
	30		60.0 to 1000.0
	35	0 -0.039	70.0 to 1000.0
	40		80.0 to 1000.0
	50		100.0 to 1000.0

g7 (งานลับคม/งานเจียรไน เจียร)

รหัสสินค้า			L เพิ่มขึ้นทีละ 0.1 มม
ชนิด	ดีจี7
E-SFR E-PSFR E-SSFR (D13, 16, 18 และ 22 ไม่สามารถใช้งานได้กับ E-SSFR)	2	-0.003 -0.012	15.0 to 50.0
	2.5		15.0 to 50.0
	3		15.0 to 150.0
	4	-0.004 -0.016	15.0 to 200.0
	5		15.0 to 250.0
	6		20.0 to 300.0
	8	-0.005 -0.020	15.0 to 500.0
	10		15.0 to 600.0
	12	-0.006 -0.024	15.0 to 700.0
	13		15.0 to 700.0
	15		15.0 to 800.0
	16		15.0 to 900.0
	17		30.0 to 900.0
	18		30.0 to 900.0
	20	-0.007 -0.028	30.0 to 1000.0
	22		40.0 to 1000.0
	25		50.0 to 1000.0
	30		60.0 to 1000.0
	35	-0.009 -0.034	70.0 to 1000.0
	40		80.0 to 1000.0
	50		100.0 to 1000.0

คุณสมบัติ 1: นำไปใช้อย่างกว้างขวางในอุปกรณ์ที่ งานละเอียด ต่างๆ เนื่องจาก ความเผื่อ ด้านขนาดและ ความเผื่อ ทางเรขาคณิต งานละเอียด สูง
คุณสมบัติ 2: เพลา มีจุดประสงค์เพื่อวัตถุประสงค์ในการหมุน เช่น การส่ง อุปกรณ์แหล่งจ่าย และการลำเลียงวัตถุ และใช้ร่วมกับ ตลับลูกปืน/รองลื่น โรเลอร์ และ ไทม์มิ่งพูลเล่ย์
คุณสมบัติ 3: มีการดัดแปลงที่หลากหลายเพื่อรองรับสภาพแวดล้อมที่แตกต่างกัน
คุณสมบัติ 4: ผลิตภัณฑ์ มีประสิทธิภาพการป้องกันการกัดกร่อนที่ดีเยี่ยมเนื่องจากการชุบ กระบวนการเตรียมผิว ด้วย ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า และการใช้ สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก เป็น วัสดุ ตัวเครื่อง

วิธีการเลือก เพลาหมุน
ขั้น (1) เลือกวิธี อุปกรณ์รองรับท่อ ตลับลูกปืน/รองลื่น

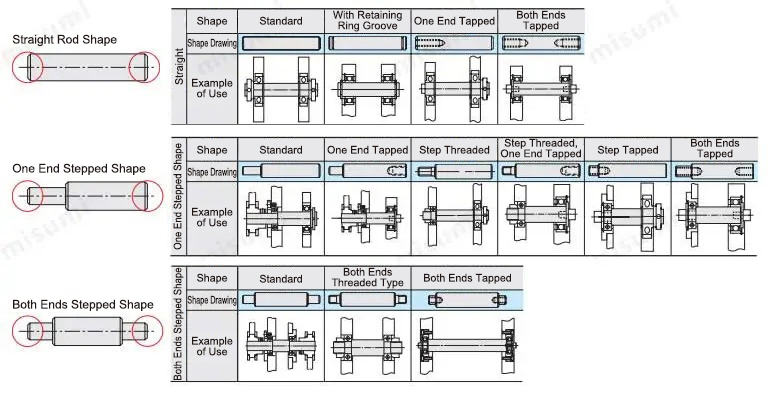

● รูปทรง ทรงปลาย เพลา ~โปรดเลือกร่อง แหวนล็อค ชนิดมีรูต๊าปเกลียว หรือยึด ฯลฯ ตามวิธีการยึด~
