เพลาโรตาลี่ แหวนล็อค ที่ปลายทั้งสองข้าง

เพลาหมุน เป็น ผลิตภัณฑ์ เพลา งานละเอียด สูง ซึ่งสามารถใช้ร่วมกับ ตลับลูกปืน/รองลื่น โรเลอร์ พูลเล่ย์ หรือผลิตภัณฑ์ บุชชิ่ง อื่นๆ เพื่อให้ทราบถึง ฟังก์ชั่น ของการส่ง อุปกรณ์แหล่งจ่าย และการลำเลียงวัตถุ นอกเหนือจากความคลาดเคลื่อนของมิติและเรขาคณิตที่ยอดเยี่ยมแล้ว ยังเสนอการเปลี่ยนแปลงที่หลากหลายอีกด้วย

ชนิด			ค่าพิกัดความเผื่อ D	วัสดุ	กระบวนการชุบผิว	D (มม.)	L (มม.)
มาตรฐาน		แหวนล็อค ล็อคด้านนอกแบบอ้างอิง
ไม่ได้ระบุ แหวนล็อค ประเภท	มีแหวนล็อค	มีแหวนล็อค
E-SFHRR	E-SFHRRA	—	h8 (งานลับคม/งานเจียรไน เจียร)	เหล็กกล้าโครงสร้าง ทั่วไปหรือ เหล็กกล้าคาร์บอน	ฟิล์ม ป้องกันเฟอร์โรเฟอร์ริกออกไซด์	3 to 50	15 to 1000
E-PSFHRR	E-PSFHRRA	—			ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า
E-SSFHRR	E-SSFHRRA	—		สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก	—
E-SFRR	E-SFRRA	E-SFRRGA	g7 (งานลับคม/งานเจียรไน เจียร)	เหล็กกล้าโครงสร้าง ทั่วไปหรือ เหล็กกล้าคาร์บอน	ฟิล์ม ป้องกันเฟอร์โรเฟอร์ริกออกไซด์
E-PSFRR	E-PSFRRA	E-PSFRRGA			ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า
E-SSFRR	E-SSFRRA	E-SSFRRGA		สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก	—

หากมีข้อกำหนดในการป้องกัน สนิม ให้ให้ความสำคัญกับผลิตภัณฑ์ที่มี กระบวนการเตรียมผิว ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า และผลิตภัณฑ์ที่ทำจากส สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก นนิติก กรุณาคลิก วิธีป้องกันสนิม

h8 (งานลับคม/งานเจียรไน เจียร)

รหัสสินค้า			L เพิ่มขึ้นทีละ 0.1 มม	B·S เพิ่มขึ้นทีละ 0.1 มม	m		d		รุ่น แหวนล็อค แหวนล็อค อุปกรณ์เสริม 2 ชิ้น (เฉพาะประเภท แหวนล็อค เท่านั้น)
ชนิด		D				ค่าพิกัดความเผื่อ		ค่าพิกัดความเผื่อ
มาตรฐาน
ไม่ได้ระบุ แหวนล็อค ประเภท E-SFHRR E-PSFHRR E-SSFHRR	มีแหวนล็อค E-SFHRRA E-PSFHRRA E-SSFHRRA	6	15.0 to 400.0	2≤B·S<L/2	0.7	+0.1 0	5	+0.075 0	NETWS5
		8	15.0 to 500.0	3≤B·S<L/2	0.9		7	+0.09 0	NETWS7
		10	15.0 to 600.0		1.15		9.6	-0.09	STWS10
		12	15.0 to 700.0	4≤B·S<L/2		+0.14 0	11.5	0 -0.11	STWS12
		15	15.0 to 800.0				14.3		STWS15
		17	30.0 to 900.0				16.2		STWS17
		20	30.0 to 1000.0		1.35		19	0 -0.21	STWS20
		25	80.0 to 1000.0	5≤B·S<L/2			23.9		STWS25
		30	80.0 to 1000.0		1.65		28.6		STWS30
		35	80.0 to 1000.0				33	0 -0.25	STWS35
		40	80.0 to 1000.0		1.9		38		STWS40
		50	100.0 to 1000.0		2.2		47		STWS50

g7 (งานลับคม/งานเจียรไน เจียร)

รหัสสินค้า				L เพิ่มขึ้นทีละ 0.1 มม	B·S เพิ่มขึ้นทีละ 0.1 มม มาตรฐาน	P เพิ่มขึ้นทีละ 0.1 มม ร่อง แหวนล็อค	m		d		รุ่น แหวนล็อค แหวนล็อค อุปกรณ์เสริม 2 ชิ้น (เฉพาะประเภท แหวนล็อค เท่านั้น)
ชนิด			D					ค่าพิกัดความเผื่อ		ค่าพิกัดความเผื่อ
มาตรฐาน		แหวนล็อค ล็อคด้านนอกแบบอ้างอิง
ไม่ได้ระบุ แหวนล็อค ประเภท E-SFRR E-PSFRR E-SSFRR (D13, 16, 18 และ 22 ไม่สามารถใช้งานได้กับ E-SSFRR)	มีแหวนล็อค E-SFRRA E-PSFRRA E-SSFRRA (D13, 16, 18 และ 22 ไม่พร้อมใช้งานสำหรับ E-SSFRRA)	มีแหวนล็อค E-SFRRGA E-PSFRRGA E-SSFRRGA (D13, 16, 18 และ 22 ไม่พร้อมใช้งานสำหรับ E-SSFRRGA)	2	15.0 to 50.0	2≤B·S<L/2	3≤P≤L—4	0.4	+0.05 0	1.2	+0.06 0	NETWS1.2
			2.5	15.0 to 50.0			0.5		1.5		NETWS1.5
			3	15.0 to 150.0					2		NETWS2
			4	15.0 to 200.0			0.7	+0.1 0	3		NETWS3
			5	15.0 to 250.0					4	+0.075 0	NETWS4
			6	15.0 to 400.0					5		NETWS5
			8	15.0 to 500.0	3≤B·S<L/2	5≤P≤L—5	0.9		7	+0.09 0	NETWS7
			10	15.0 to 600.0			1.15		9.6	0 -0.09	STWS10
			12	15.0 to 700.0	4≤B·S<L/2	7≤P≤L—6		+0.14 0	11.5	0 -0.11	STWS12
			13	15.0 to 700.0					12.4		STWS13
			15	15.0 to 800.0					14.3		STWS15
			16	15.0 to 900.0					15.2		STWS16
			17	30.0 to 900.0					16.2		STWS17
			18	30.0 to 900.0			1.35		17		STWS18
			20	30.0 to 1000.0					19	0 -0.21	STWS20
			22	70.0 to 1000.0					21		STWS22
			25	80.0 to 1000.0	5≤B·S<L/2	10≤P≤L—8			23.9		STWS25
			30	80.0 to 1000.0			1.65		28.6		STWS30
			35	80.0 to 1000.0					33	0 -0.25	STWS35
			40	80.0 to 1000.0			1.9		38		STWS40
			50	100.0 to 1000.0			2.2		47		STWS50

วัสดุ แหวนล็อค เป็นส สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก

คุณสมบัติ 1: นำไปใช้อย่างกว้างขวางในอุปกรณ์ที่ งานละเอียด ต่างๆ เนื่องจาก ความเผื่อ ด้านขนาดและ ความเผื่อ ทางเรขาคณิต งานละเอียด สูง

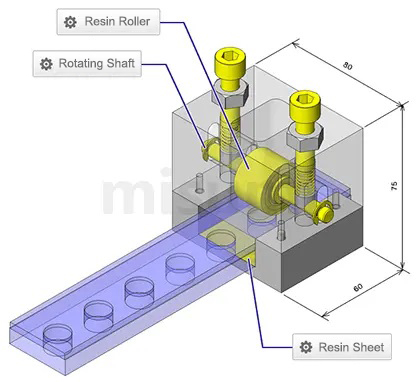

คุณสมบัติ 2: เพลา มีจุดประสงค์เพื่อวัตถุประสงค์ในการหมุน เช่น การส่ง อุปกรณ์แหล่งจ่าย และการลำเลียงวัตถุ และใช้ร่วมกับ ตลับลูกปืน/รองลื่น โรเลอร์ และ ไทม์มิ่งพูลเล่ย์
คุณสมบัติ 3: มีการปรับความคลาดเคลื่อนของ OD และการเปลี่ยนแปลงต่างๆ ให้เลือกเพื่อรองรับสภาพแวดล้อมที่แตกต่างกัน
คุณสมบัติ 4: ผลิตภัณฑ์ มีประสิทธิภาพการป้องกันการกัดกร่อนที่ดีเยี่ยมเนื่องจากการชุบ กระบวนการเตรียมผิว ด้วย ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า และการใช้ สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก เป็น วัสดุ ตัวเครื่อง

วิธีการเลือก เพลาหมุน
ขั้น (1) เลือกวิธี อุปกรณ์รองรับท่อ ตลับลูกปืน/รองลื่น
● รูปทรง ทรงปลาย เพลา ~โปรดเลือกร่อง แหวนล็อค ชนิดมีรูต๊าปเกลียว หรือยึด ฯลฯ ตามวิธีการยึด~

ประสิทธิภาพการป้องกันสนิมของ วัสดุโลหะ และการคลิก กระบวนการเตรียมผิว โต๊ะวางชิ้นงาน ประสิทธิภาพการป้องกันสนิม
