เพลาโรตาลี่ ปลายทั้งสอง แบบขั้นบันได

เพลาหมุน เป็น ผลิตภัณฑ์ เพลา งานละเอียด สูง ซึ่งสามารถใช้ร่วมกับ ตลับลูกปืน/รองลื่น โรเลอร์ พูลเล่ย์ หรือผลิตภัณฑ์ บุชชิ่ง อื่นๆ เพื่อให้ทราบถึง ฟังก์ชั่น ของการส่ง อุปกรณ์แหล่งจ่าย และการลำเลียงวัตถุ นอกเหนือจากความคลาดเคลื่อนของมิติและเรขาคณิตที่ยอดเยี่ยมแล้ว ยังเสนอการเปลี่ยนแปลงที่หลากหลายอีกด้วย

ชนิด	ค่าพิกัดความเผื่อ		วัสดุ	กระบวนการชุบผิว	D (มม.)	L (มม.)
	D	P·Q
E-SFRHQ	h8 (งานลับคม/งานเจียรไน เจียร)	h8	เหล็กกล้าโครงสร้าง ทั่วไปหรือ เหล็กกล้าคาร์บอน	ฟิล์ม ป้องกันเฟอร์โรเฟอร์ริกออกไซด์	6 to 50	15 to 996
E-PSFRHQ				ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า
E-SSFRHQ			สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก	—
E-SFRQ	g7 (งานลับคม/งานเจียรไน เจียร)	g7	เหล็กกล้าโครงสร้าง ทั่วไปหรือ เหล็กกล้าคาร์บอน	ฟิล์ม ป้องกันเฟอร์โรเฟอร์ริกออกไซด์
E-PSFRQ				ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า
E-SSFRQ			สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก	—

หากมีข้อกำหนดในการป้องกัน สนิม ให้ให้ความสำคัญกับผลิตภัณฑ์ที่มี กระบวนการเตรียมผิว ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า และผลิตภัณฑ์ที่ทำจากส สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก นนิติก กรุณาคลิก วิธีป้องกันสนิม

h8 (งานลับคม/งานเจียรไน เจียร)

รหัสสินค้า		เพิ่มขึ้นทีละ 0.1 มม		เพิ่มขึ้นทีละ 1 มม.	(Y) สูงสุด
ประเภท	D	L	F·T	P·Q
E-SFRHQ E-PSFRHQ E-SSFRHQ	6	15.0 to 396.0	2≤F≤P × 5 2≤T≤Q × 5	3 4 5	400
	8	15.0 to 496.0		3≤P·Q<D	500
	10	15.0 to 596.0			600
	12	15.0 to 696.0		5≤P·Q<D	700
	15	15.0 to 796.0			800
	17	30.0 to 896.0			900
	20	30.0 to 996.0			1000
	25	30.0 to 996.0		10≤P·Q<D
	30	30.0 to 996.0
	35	40.0 to 996.0		16≤P·Q<D
	40	40.0 to 996.0
	50	40.0 to 996.0

ประเภท g7 (งานลับคม/งานเจียรไน เจียร)

รหัสสินค้า		เพิ่มขึ้นทีละ 0.1 มม		เพิ่มขึ้นทีละ 1 มม.	(Y) สูงสุด
ประเภท	D	L	F·T	P·Q
E-SFRQ E-PSFRQ E-SSFRQ (D13, 16, 18 และ 22 ไม่พร้อมใช้งานสำหรับ E-SSFRQ)	6	15.0 to 396.0	2≤F≤P × 5 2≤T≤Q × 5	3 4 5	400
	8	15.0 to 496.0		3≤P·Q<D	500
	10	15.0 to 596.0			600
	12	15.0 to 696.0		5≤P·Q<D	700
	13	15.0 to 696.0
	15	15.0 to 796.0			800
	16	15.0 to 896.0			900
	17	30.0 to 896.0
	18	30.0 to 896.0
	20	30.0 to 996.0			1000
	22	30.0 to 996.0		10≤P·Q<D
	25	30.0 to 996.0
	30	30.0 to 996.0
	35	40.0 to 996.0		16≤P·Q<D
	40	40.0 to 996.0
	50	40.0 to 996.0

เมื่อ DP (Q) ≤ 2 การทําแชมเฟอร์ C บนส่วน ขั้น เท่ากับ 0.2 หรือน้อยกว่า สำหรับขนาด P และ Q ไม่สามารถระบุ 27, 31, 33, 34, 36, 37, 38, 39, 41, 42, 43, 44, 46, 47, 48 และ 49

คุณสมบัติ 1: นำไปใช้อย่างกว้างขวางในอุปกรณ์ที่ งานละเอียด ต่างๆ เนื่องจาก ความเผื่อ ด้านขนาดและ ความเผื่อ ทางเรขาคณิต งานละเอียด สูง

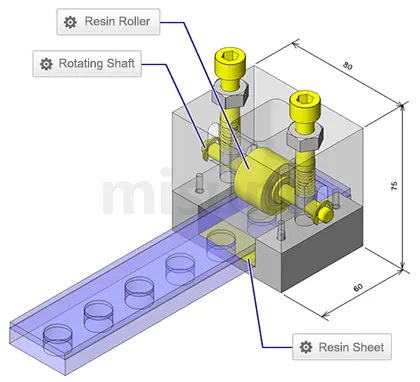

คุณสมบัติ 2: เพลา มีจุดประสงค์เพื่อวัตถุประสงค์ในการหมุน เช่น การส่ง อุปกรณ์แหล่งจ่าย และการลำเลียงวัตถุ และใช้ร่วมกับ ตลับลูกปืน/รองลื่น โรเลอร์ และ ไทม์มิ่งพูลเล่ย์
คุณสมบัติ 3: มีการปรับความคลาดเคลื่อนของ OD และการเปลี่ยนแปลงต่างๆ ให้เลือกเพื่อรองรับสภาพแวดล้อมที่แตกต่างกัน
คุณสมบัติ 4: ผลิตภัณฑ์ มีประสิทธิภาพการป้องกันการกัดกร่อนที่ดีเยี่ยมเนื่องจากการชุบ กระบวนการเตรียมผิว ด้วย ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า และการใช้ สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก เป็น วัสดุ ตัวเครื่อง

วิธีการเลือก เพลาหมุน
ขั้น (1) เลือกวิธี อุปกรณ์รองรับท่อ ตลับลูกปืน/รองลื่น

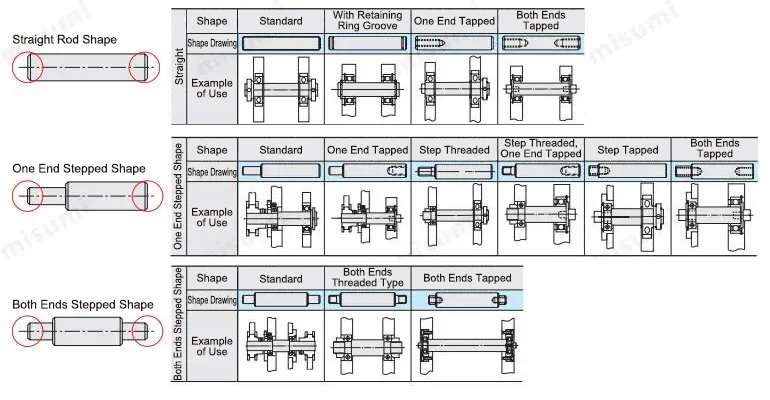

● รูปทรง ทรงปลาย เพลา ~โปรดเลือกร่อง แหวนล็อค ชนิดมีรูต๊าปเกลียว หรือยึด ฯลฯ ตามวิธีการยึด~

ประสิทธิภาพการป้องกันสนิมของ วัสดุโลหะ และการคลิก กระบวนการเตรียมผิว โต๊ะวางชิ้นงาน ประสิทธิภาพการป้องกันสนิม
