เพลาหมุน, ปลายทั้งสองด้านสองขั้น
แบรนด์ :
MISUMI
ข้อควรระวัง
- ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
เพลาเป็นผลิตภัณฑ์เพลาความแม่นยำสูงที่สามารถใช้งานร่วมกับตลับลูกปืน ลูกกลิ้ง รอก หรือผลิตภัณฑ์บูชอื่น ๆ เพื่อถ่ายทอดกำลังและลำเลียงวัตถุได้ มีความแม่นยำสูงทั้งในด้านขนาดและรูปทรงเรขาคณิต และยังมีตัวเลือกการแปรรูปเพิ่มเติมหลากหลายรูปแบบให้เลือก
ดรออิ้งบอกขนาด
ภาพรวมของสเปค
| ชนิด |  วัสดุ |  กระบวนการเตรียมผิว | D (มม.) | L (มม.) |
| E-SFRJ | เหล็กกล้าโครงสร้างทั่วไปหรือเหล็กกล้าคาร์บอน | ฟิล์มป้องกันเฟอร์โรเฟอริกออกไซด์ | 6 ถึง 30 | 20 ถึง 796 |
| E-SSFRJ | เหล็กกล้าไร้สนิมชนิดออสเทนนิติก สเตนเลส | — |
หากมีข้อกำหนดในการป้องกันสนิม โปรดให้ความสำคัญเป็นอันดับแรกกับสินค้าที่ทำจากเหล็กกล้าไร้สนิมชนิดออสเทนนิติก สเตนเลส กรุณาคลิก
วิธีการป้องกันสนิมตารางสเปค
| รหัสสินค้า | เพิ่มขึ้นทีละ 0.1 มม. | เพิ่มขึ้นทีละ 1 มม. | (Y) สูงสุด | |||||
 ชนิด |  Dg7 |  L |  F· T |  H· Z |  G· V |  P· Q | ||
| E-SFRJ E-SSFRJ (D13, 16, 17, 18 และ 22 ไม่มีให้เลือกสำหรับรุ่น E-SSFRJ) | 6 | -0.004 -0.016 | 20.0 to 296.0 | 2<F≤P × 5 2<T≤Q × 5 | 2≤H 2≤Z | 4 to 5 | 3 to 4 | 300 |
| 8 | -0.005 -0.020 | 20.0 to 396.0 | 4 ถึง 7 | 3 ถึง 6 | 400 | |||
| 10 | 20.0 to 496.0 | 4 ถึง 9 | 3 ถึง 8 | 500 | ||||
| 12 | -0.006 -0.024 | 25.0 ถึง 596.0 | 6 to 11 | 5 ถึง 10 | 600 | |||
| 13 | 25.0 ถึง 596.0 | 6 ถึง 12 | 5 ถึง 11 | |||||
| 15 | 25.0 ถึง 696.0 | 6 to 14 | 5 ถึง 13 | 700 | ||||
| 16 | 25.0 ถึง 796.0 | 6 ถึง 15 | 5 ถึง 14 | 800 | ||||
| 17 | 25.0 ถึง 796.0 | 6 ถึง 15 | 5 ถึง 14 | 800 | ||||
| 18 | 25.0 ถึง 796.0 | 6 ถึง 17 | 5 ถึง 16 | 800 | ||||
| 20 | -0.007 -0.028 | 30.0 ถึง 796.0 | 6 ถึง 19 | 5 ถึง 18 | 800 | |||
| 22 | 30.0 ถึง 796.0 | 6 ถึง 21 | 5 to 20 | 800 | ||||
| 25 | 30.0 ถึง 796.0 | 11 to 24 | 10 to 23 | 800 | ||||
| 30 | 30.0 ถึง 796.0 | 11 to 29 | 10 to 28 | 800 | ||||

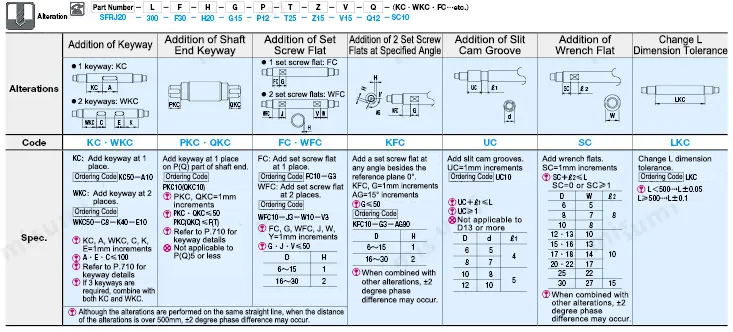

เมื่อ D-G(V)≤2, G(V)-P(Q)≤2, การทําแชมเฟอร์ C ที่ขั้นมีค่าไม่เกิน 0.2 P＜G＜D, Q＜V＜Dการปรับแต่งเพิ่มเติม
คุณสมบัติผลิตภัณฑ์
คุณสมบัติที่ 1: ด้วยค่าความคลาดเคลื่อนเชิงมิติและเชิงเรขาคณิตที่มีงานละเอียดสูง จึงถูกนำไปใช้งานอย่างแพร่หลายในอุปกรณ์งานละเอียดต่าง ๆ
คุณสมบัติที่ 2: เพลาใช้สำหรับงานหมุน เช่น การส่งกำลังและการลำเลียงวัตถุ โดยใช้ร่วมกับตลับลูกปืน ลูกกลิ้ง และไทม์มิ่งพูลเล่ย์
คุณสมบัติ 3: มีตัวเลือกการแปรรูปเพิ่มเติมหลากหลาย เพื่อตอบสนองต่อสภาพแวดล้อมการใช้งานที่แตกต่างกัน
คุณสมบัติ 4: ผลิตภัณฑ์ที่ทำจากสเตนเลสชนิดออสเทนนิติกมีความทนทานต่อการกัดกร่อนดีเยี่ยม
คุณสมบัติที่ 2: เพลาใช้สำหรับงานหมุน เช่น การส่งกำลังและการลำเลียงวัตถุ โดยใช้ร่วมกับตลับลูกปืน ลูกกลิ้ง และไทม์มิ่งพูลเล่ย์
คุณสมบัติ 3: มีตัวเลือกการแปรรูปเพิ่มเติมหลากหลาย เพื่อตอบสนองต่อสภาพแวดล้อมการใช้งานที่แตกต่างกัน
คุณสมบัติ 4: ผลิตภัณฑ์ที่ทำจากสเตนเลสชนิดออสเทนนิติกมีความทนทานต่อการกัดกร่อนดีเยี่ยม
วิธีการใช้งาน
| ตัวอย่างการใช้งาน |  |  |  |
| การใช้งานที่แนะนำ | กลไกโรลเลอร์ลำเลียงสายพานแบน โรลเลอร์จะเชื่อมต่อกันเพื่อขับเคลื่อนสายพานแบน ทำให้สามารถลำเลียงวัตถุได้ | กลไกขับเคลื่อนไทม์มิ่งพูลเล่ย์ เชื่อมต่อเพลาขับที่ถูกขับกับไทม์มิ่งพูลเล่ย์เพื่อให้ได้การส่งกำลังแบบย้อนกลับ | โครงสร้างการหมุนของตลับลูกปืนและคัปปลิ้ง/ข้อต่ออ่อน โดยการเชื่อมต่อตลับลูกปืนและคัปปลิ้ง/ข้อต่ออ่อน จะสามารถส่งกำลังในทิศทางเดียวกันได้ |
ข้อควรระวัง

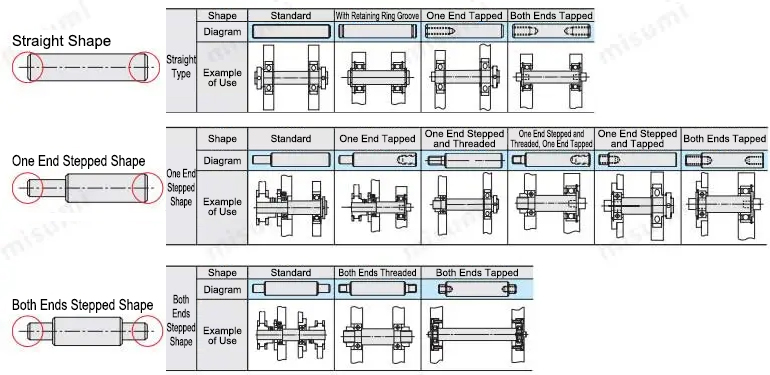

วิธีการเลือกเพลา
ขั้นตอนที่ (1) การเลือกวิธีรองรับเพลาลูกปืน
● รูปทรงปลายเพลา ~ กรุณาเลือกระหว่างเกลียวในหรือร่องสำหรับแหวนล็อก ฯลฯ ตามวิธีการยึด ~
ขั้นตอนที่ (1) การเลือกวิธีรองรับเพลาลูกปืน
● รูปทรงปลายเพลา ~ กรุณาเลือกระหว่างเกลียวในหรือร่องสำหรับแหวนล็อก ฯลฯ ตามวิธีการยึด ~

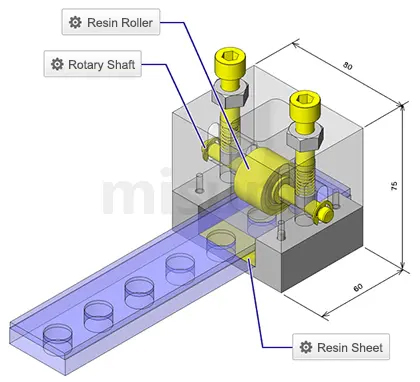

ตัวอย่างการใช้งาน
ชื่ออุปกรณ์: ตัวยึดชนิดฝัง
คำอธิบายฟังก์ชั่น:
จิ๊กสำหรับประกอบอินเสิร์ตเพื่อฝังลงในชิ้นงานยางและอลูมิเนียม โดยช่วยให้ส่วนที่ยื่นออกมาของยางสามารถสอดเข้าไปในส่วนเว้าของชิ้นงานอีกชิ้นหนึ่งได้ สามารถปรับโหลดไฟฟ้าได้โดยใช้สลักเกลียวและขันแน่นด้วยลูกกลิ้ง
บทบาทของเพลาลูกปืนในกลไก
(1) เพลาลูกปืนถูกใช้เป็นตัวเชื่อมยึดในกลไก รับแรงกดที่เกิดจากสปริง และเชื่อมต่อลูกกลิ้งเพื่อกดชิ้นงาน
(2) ความกลมและความตรงที่ยอดเยี่ยมช่วยให้แรงกระจายอย่างสม่ำเสมอขณะใช้จิ๊กประกอบ ช่วยเพิ่มความมั่นคงโดยรวมของฟิกซ์เจอร์
ดูรายละเอียด คลิก
ตัวยึดฝัง
คำอธิบายฟังก์ชั่น:
จิ๊กสำหรับประกอบอินเสิร์ตเพื่อฝังลงในชิ้นงานยางและอลูมิเนียม โดยช่วยให้ส่วนที่ยื่นออกมาของยางสามารถสอดเข้าไปในส่วนเว้าของชิ้นงานอีกชิ้นหนึ่งได้ สามารถปรับโหลดไฟฟ้าได้โดยใช้สลักเกลียวและขันแน่นด้วยลูกกลิ้ง
บทบาทของเพลาลูกปืนในกลไก
(1) เพลาลูกปืนถูกใช้เป็นตัวเชื่อมยึดในกลไก รับแรงกดที่เกิดจากสปริง และเชื่อมต่อลูกกลิ้งเพื่อกดชิ้นงาน
(2) ความกลมและความตรงที่ยอดเยี่ยมช่วยให้แรงกระจายอย่างสม่ำเสมอขณะใช้จิ๊กประกอบ ช่วยเพิ่มความมั่นคงโดยรวมของฟิกซ์เจอร์
ดูรายละเอียด คลิก
ตัวยึดฝังการใช้งานอุตสาหกรรม
