เพลาโรตาลี่ ชนิดมีรูต๊าปเกลียว ทั้งสองข้าง

เพลาหมุน เป็น ผลิตภัณฑ์ เพลา งานละเอียด สูง ซึ่งสามารถใช้ร่วมกับ ตลับลูกปืน/รองลื่น โรเลอร์ พูลเล่ย์ หรือผลิตภัณฑ์ บุชชิ่ง อื่นๆ เพื่อให้ทราบถึง ฟังก์ชั่น ของการส่ง อุปกรณ์แหล่งจ่าย และการลำเลียงวัตถุ นอกเหนือจากความคลาดเคลื่อนของมิติและเรขาคณิตที่ยอดเยี่ยมแล้ว ยังเสนอการเปลี่ยนแปลงที่หลากหลายอีกด้วย

ชนิด		ค่าพิกัดความเผื่อ D	วัสดุ	กระบวนการชุบผิว	D (มม.)	L (มม.)
มาตรฐาน	พร้อม ร่อง เสียบประแจ
E-SFHRW	E-SFHRWS	h8 (งานลับคม/งานเจียรไน เจียร)	เหล็กกล้าโครงสร้าง ทั่วไปหรือ เหล็กกล้าคาร์บอน	ฟิล์ม ป้องกันเฟอร์โรเฟอร์ริกออกไซด์	4 to 50	15 to 1000
E-PSFHRW	E-PSFHRWS			ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า
E-SSFHRW	E-SSFHRWS		สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก	—
E-SFRW	E-SFRWS	g7 (งานลับคม/งานเจียรไน เจียร)	เหล็กกล้าโครงสร้าง ทั่วไปหรือ เหล็กกล้าคาร์บอน	ฟิล์ม ป้องกันเฟอร์โรเฟอร์ริกออกไซด์
E-PSFRW	E-PSFRWS			ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า
E-SSFRW	E-SSFRWS		สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก	—

หากมีข้อกำหนดในการป้องกัน สนิม ให้ให้ความสำคัญกับผลิตภัณฑ์ที่มี กระบวนการเตรียมผิว ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า และผลิตภัณฑ์ที่ทำจากส สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก นนิติก กรุณาคลิก วิธีป้องกันสนิม

h8 (งานลับคม/งานเจียรไน เจียร)

รหัสสินค้า			L เพิ่มขึ้นทีละ 0.1 มม	M (เกลียวหยาบ)· เอ็น (เกลียวหยาบ) การเลือก													SC เพิ่มขึ้นทีละ 1 มม. ใช้ได้กับเพลาที่มี เบอร์ประแจ เท่านั้น	W	ℓ2
ชนิด		D
มาตรฐาน	พร้อม ร่อง เสียบประแจ
E-SFHRW E-PSFHRW E-SSFHRW	E-SFHRWS E-PSFHRWS E-SSFHRWS (ที่แขวนประแจ ใช้ไม่ได้กับ D4 และ 5)	4	15.0 to 200.0	2													—	—	—
		5	15.0 to 250.0	2	2.6	3
		6	15.0 to 400.0		2.6	3	4										SC+ℓ2≤L SC = 0 หรือ SC ≥ 1 เมื่อ SC ≤ M × 3, W—M≥2	5	8
		8	15.0 to 500.0		2.6	3	4	5	6									7
		10	15.0 to 600.0			3	4	5	6									8
		12	15.0 to 700.0				4	5	6	8								10	10
		15	15.0 to 800.0				4	5	6	8	10							13
		17	30.0 to 900.0				4	5	6	8	10	12						14
		20	30.0 to 900.0				4	5	6	8	10	12	16					17
		25	50.0 to 900.0				4	5	6	8	10	12	16					22
		30	60.0 to 900.0						6	8	10	12	16	20				27	15
		35	70.0 to 1000.0						6	8	10	12	16	20	24			30
		40	80.0 to 1000.0								10	12	16	20	24	30		36	20
		50	100.0 to 1000.0									12	16	20	24	30		41

g7 (งานลับคม/งานเจียรไน เจียร)

รหัสสินค้า			L เพิ่มขึ้นทีละ 0.1 มม	M (เกลียวหยาบ)· เอ็น (เกลียวหยาบ) การเลือก													SC เพิ่มขึ้นทีละ 1 มม. ใช้ได้กับเพลาที่มี เบอร์ประแจ เท่านั้น	W	ℓ2
ชนิด		D
มาตรฐาน	พร้อม ร่อง เสียบประแจ
E-SFRW E-PSFRW E-SSFRW (D13, 16, 18 และ 22 ไม่พร้อมใช้งานสำหรับ E-SSFRW)	E-SFRWS E-PSFRWS E-SSFRWS (D13, 16, 18 และ 22 ไม่พร้อมใช้งานสำหรับ E-SSFRWS) (ที่แขวนประแจ ใช้ไม่ได้กับ D4 และ 5)	4	15.0 to 200.0	2													—	—	—
		5	15.0 to 250.0	2	2.6	3
		6	15.0 to 400.0		2.6	3	4										SC+ℓ2≤L SC = 0 หรือ SC ≥ 1 เมื่อ SC ≤ M × 3, W—M≥2	5	8
		8	15.0 to 500.0		2.6	3	4	5	6									7
		10	15.0 to 600.0			3	4	5	6									8
		12	15.0 to 700.0				4	5	6	8								10	10
		13	15.0 to 700.0				4	5	6	8								11
		15	15.0 to 800.0				4	5	6	8	10							13
		16	15.0 to 900.0				4	5	6	8	10							14
		17	30.0 to 900.0				4	5	6	8	10	12
		18	30.0 to 900.0				4	5	6	8	10	12						15
		20	30.0 to 1000.0				4	5	6	8	10	12	16					17
		22	40.0 to 1000.0				4	5	6	8	10	12	16					19
		25	50.0 to 1000.0				4	5	6	8	10	12	16					22
		30	60.0 to 1000.0						6	8	10	12	16	20				27	15
		35	70.0 to 1000.0						6	8	10	12	16	20	24			30
		40	80.0 to 1000.0								10	12	16	20	24	30		36	20
		50	100.0 to 1000.0									12	16	20	24	30		41

ความยาวรวม L ต้องใช้ M × 2+N × 2 ≤ L เมื่อ L น้อยกว่าความลึกของก๊อก รู ไพล็อต อาจทะลุผ่านได้

คุณสมบัติ 1: นำไปใช้อย่างกว้างขวางในอุปกรณ์ที่ งานละเอียด ต่างๆ เนื่องจาก ความเผื่อ ด้านขนาดและ ความเผื่อ ทางเรขาคณิต งานละเอียด สูง

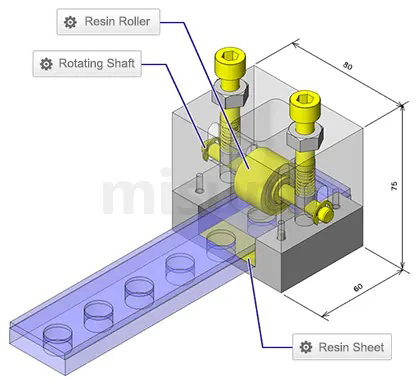

คุณสมบัติ 2: เพลา มีจุดประสงค์เพื่อวัตถุประสงค์ในการหมุน เช่น การส่ง อุปกรณ์แหล่งจ่าย และการลำเลียงวัตถุ และใช้ร่วมกับ ตลับลูกปืน/รองลื่น โรเลอร์ และ ไทม์มิ่งพูลเล่ย์
คุณสมบัติ 3: มีการปรับความคลาดเคลื่อนของ OD และการเปลี่ยนแปลงต่างๆ ให้เลือกเพื่อรองรับสภาพแวดล้อมที่แตกต่างกัน
คุณสมบัติ 4: ผลิตภัณฑ์ มีประสิทธิภาพการป้องกันการกัดกร่อนที่ดีเยี่ยมเนื่องจากการชุบ กระบวนการเตรียมผิว ด้วย ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า และการใช้ สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก เป็น วัสดุ ตัวเครื่อง

วิธีการเลือก เพลาหมุน
ขั้น (1) เลือกวิธี อุปกรณ์รองรับท่อ ตลับลูกปืน/รองลื่น

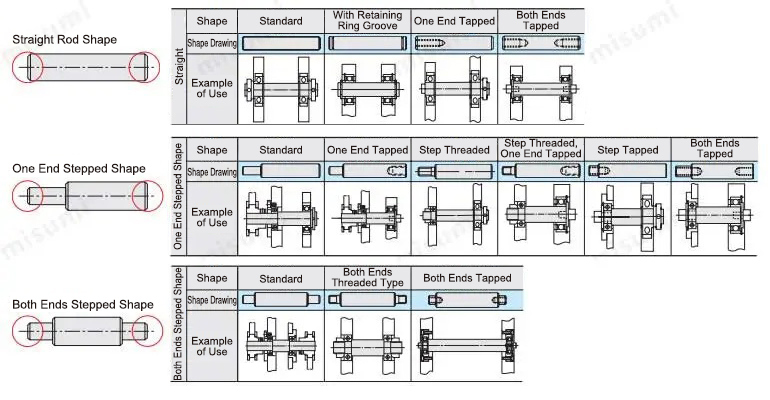

● รูปทรง ทรงปลาย เพลา ~โปรดเลือกร่อง แหวนล็อค ชนิดมีรูต๊าปเกลียว หรือยึด ฯลฯ ตามวิธีการยึด~

ประสิทธิภาพการป้องกันสนิมของ วัสดุโลหะ และการคลิก กระบวนการเตรียมผิว โต๊ะวางชิ้นงาน ประสิทธิภาพการป้องกันสนิม
