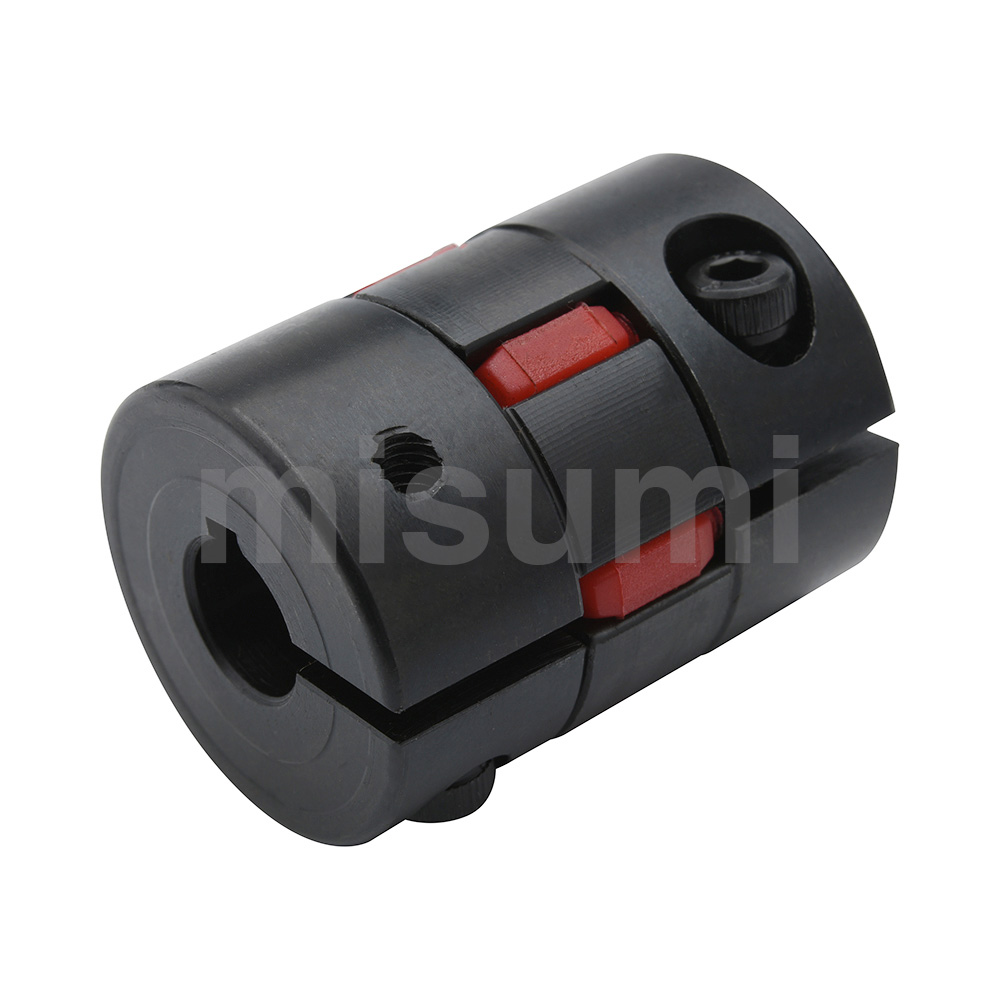

จอว์คัปปลิ้ง ชนิดแคลมป์

จอว์คัปปลิ้ง หรือที่รู้จักกันในชื่อสไปเดอร์คัปปลิ้ง ประกอบด้วยฮับเขี้ยวโลหะสองชุดและสไปเดอร์อีลาสโตเมอร์เรซินหนึ่งชิ้น
เรซินในสไปเดอร์ช่วยดูดซับแรงกระแทกจากโหลดไฟฟ้าเฉื่อยขณะเริ่มและหยุดการทำงาน ง่ายต่อการประกอบและถอดชิ้นส่วน
ชนิดมอเตอร์ที่ใช้งานได้: แนะนำสำหรับใช้งานกับสเต็ปปิ้งมอเตอร์และมอเตอร์อเนกประสงค์

สเปคร่องกุญแจต้องเลือกพารามิเตอร์การตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติม LK/RK
E-LMPJC
เส้นผ่านศูนย์กลางภายนอก ⌀35–⌀40

เส้นผ่านศูนย์กลางภายนอก ⌀55-⌀120

โปรดใช้ประแจปอนด์ในการขันสลักเกลียวตามแรงบิดขันแน่นที่ระบุไว้ในตารางสเปค เพื่อป้องกันการเสียหายของเกลียวที่เกิดจากการใช้แรงมากเกินไป สเปคร่องกุญแจต้องเลือกพารามิเตอร์การกลึงเพิ่มเติม LK/RK

· ตารางวัสดุ

ชิ้นส่วน	วัสดุ	กระบวนการเตรียมผิว	อุปกรณ์เสริม
ฮับ	อลูมิเนียมอัลลอย	ชุบอโนไดซ์	โบลท์หัวจมหกเหลี่ยม
แหวนปรับระดับ	โพลียูรีเทน	—



กรุณาทำตามขั้นตอนการเลือกถึง เลือกประเภทและพารามิเตอร์ แล้วจึงสั่งซื้อ

ประเภท (Type·DL)	—	d1	—	d2
E-LMPJC20L30 E-LMPJC30L35	— —	7 7	— —	8 9

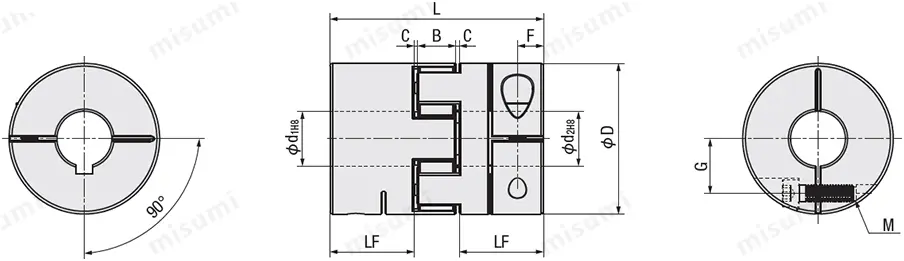

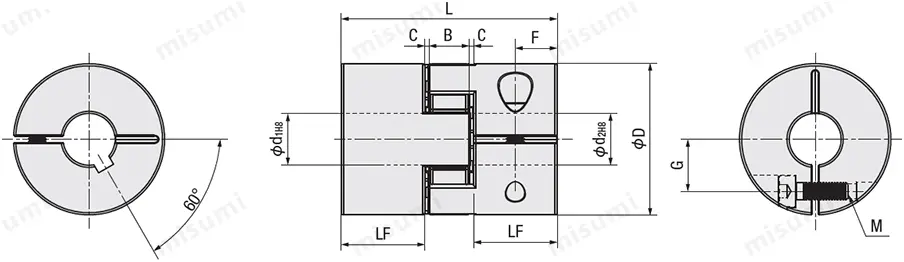

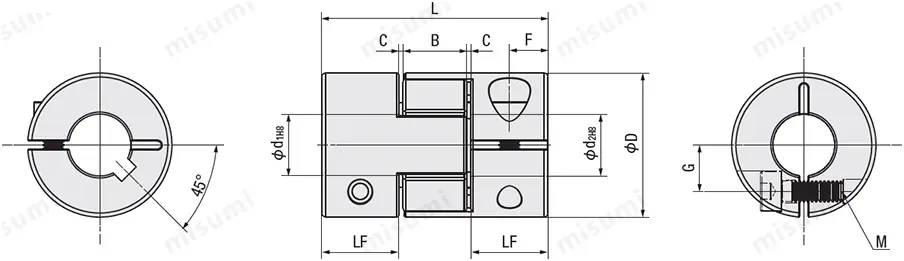

ชนิด			การเลือก d1และd2 (แต่ d1≤ d2)																LF	B	C	F	รูใน ⌀d	สลักเกลียวล็อค (M)	G
ชนิด	D	L
E-LMPJC (แหวนปรับระดับ สีแดง) E-LMPJY (แหวนปรับระดับ สีเหลือง) E-LMPJB (แหวนปรับระดับ สีฟ้า)	14	L22	3	4	5	6	6.35												7.5	6.2	0.4	3.75	⌀3–⌀4	2.5	4
																							⌀5–⌀6.35	2	4.5
	20	L30	3	4	5	6	6.35	7	8	9	9.525	10							10.3	8	0.7	5.10	⌀3-⌀8	3	6.3
																							⌀9-⌀10	2.5	7
	25	L30	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14				8.85	10.3	1	4.40	⌀5-⌀10	4	8
																							⌀11-⌀14	3	9.5
	25	L34	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14				10.85	10.3	1	5.40	⌀5-⌀10	4	8
																							⌀11-⌀14	3	9.5
	30	L35	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14	15	16		11.7	10	0.8	5.80	⌀5-⌀14	4	9.7
																							⌀15-⌀16	3	10.5
	35	L50	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20		19.35	9.3	1	9.70	⌀8-⌀18	4	12
																							⌀19-⌀20	3	13
	40	L55	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20	22	20.6	10.8	1.5	10.30	⌀8-19	5	13
																							⌀20-⌀22	4	14.8
	40	L66	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20	22	26.1	10.8	1.5	7.50	⌀8-19	5	13
																							⌀20-⌀22	4	14.8
	55	L78	12	12.7	13	14	15	16	17	18	19	20	22	24	25	28	30		30.8	13.9	1.3	9.50	⌀12-⌀30	6	20
	65	L90	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38		36	15	1.5	12	⌀14-⌀35	8	23.5
																							⌀38	6	25
	80	L114	19	20	22	24	25	28	30	32	35	38	40	42	45				45.75	18.5	2	15	⌀19-⌀45	8	29
	95	L126	20	22	24	25	28	30	32	35	38	40	42	45	50	55			51.3	20.4	1.5	15.50	⌀20-⌀50	10	34
																							⌀55	10	35
	105	L140	20	22	24	25	28	30	32	35	38	40	42	45	50	55	60		57.3	20.4	2.5	17.50	⌀20-⌀60	10	38

กรุณาปรับระยะการสอดเข้าเพลาตามขนาด "LF" ในแคตตาล็อก
แหวนปรับสีแดงที่อยู่ตรงกลางของผลิตภัณฑ์มาตรฐานเป็นแบบตัน

■ คุณสมบัติ

ชนิด			แรงบิดพิกัด (N⋅m)			การเยื้องศูนย์เชิงมุมที่ยอมรับได้ (°)	ความเยื้องศูนย์ที่ยอมรับได้ (มม.)			ค่าความแข็งเกร็งต่อแรงบิดสแตติก (N⋅m/rad)			ความเร็วสูงสุด (r/min)	โมเมนต์ความเฉื่อย (กก.·ม.2)	แอมพลิจูดตามแนวแกนที่อนุญาต (มม.)	แรงบิดล็อค (N⋅m)	น้ำหนัก กรัม
ชนิด	D	L	E-LMPJC	E-LMPJY	E-LMPJB		E-LMPJC	E-LMPJY	E-LMPJB	E-LMPJC	E-LMPJY	E-LMPJB
E-LMPJC (แหวนปรับระดับ สีแดง) E-LMPJY (แหวนปรับระดับ สีเหลือง) E-LMPJB (แหวนปรับระดับ สีฟ้า)
	14	L22	1.1	0.7	0.4	1	0.02	0.03	0.04	46	28	17	19000	2.0 × 10-7	±0.6	11	10
	20	L30	2.8	1.7	1	1	0.02	0.03	0.04	55	33	20	17000	1.1 × 10-6	±0.6	3.5	19
	25	L30	6	3.6	2.1	1	0.02	0.03	0.04	65	39	24	16000	5.2 × 10-6	±0.6	3.5	33
	25	L34				1	0.02	0.03	0.04	65	39	24	16000	5.2 × 10-6	±0.6	3.5	42
	30	L35	6.5	3.9	2.3	1	0.02	0.03	0.04	72	43	26	12000	6.2 × 10-6	±0.6	3.5	50
	35	L50	15	9	5.3	1	0.02	0.03	0.04	200	120	72	10000	8.1 × 10-6	±0.6	8	45
	40	L55	32	19	11	1	0.02	0.03	0.04	500	300	180	10000	3.8 × 10-5	±0.8	8	127
	40	L66				1	0.02	0.03	0.04	550	330	198	10000	3.9 × 10-5	±0.8		154
	55	L78	46	28	16	1	0.02	0.03	0.04	1500	900	540	8000	1.6 × 10-3	±0.8	13	341
	65	L90	109	66	38	1	0.02	0.03	0.04	2800	1680	1008	6000	2.5 × 10-3	±0.8	28	583
	80	L114	135	81	47	1	0.02	0.03	0.04	3500	2100	1260	4600	2.8 × 10-3	±1.0	28	1000
	95	L126	250	150	88	1	0.02	0.03	0.04	5000	3000	1800	3800	3.0 × 10-3	±1.0	40	1500
	105	L140	420	252	147	1	0.02	0.03	0.04	5400	3240	1944	3400	3.2 × 10-3	±1.0	75	2000

แรงบิดที่รับได้จะแตกต่างกันไปตามอุณหภูมิ

การตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติม - รูสลัก, รูกุญแจ

คุณสมบัติของจอว์คัปปลิ้งมีดังนี้
โครงสร้างเรียบง่าย ไม่ต้องหล่อลื่น ซ่อมสะดวก ตรวจสอบง่าย ไม่ต้องบำรุงรักษา และใช้งานได้ยาวนานต่อเนื่อง
ชิ้นส่วนโพลียูรีเทนเอลาสโตเมอร์มีคุณสมบัติทนทานต่อการสึกหรอและทนน้ำมัน รับโหลดได้สูง อายุการใช้งานยาวนาน ปลอดภัยและเชื่อถือได้
มีคุณสมบัติที่ดีเยี่ยมในการลดแรงสั่นสะเทือน รองรับแรงกระแทก และความเป็นฉนวนไฟฟ้า สามารถชดเชยการเบี่ยงเบนในแนวแกน เชิงรัศมี และเชิงมุมได้มาก
ด้วยโครงสร้างที่เรียบง่าย ขนาดเชิงรัศมีขนาดเล็ก น้ำหนักเบา และมีแรงเฉื่อยโมเมนต์ต่ำ เหมาะสำหรับการใช้งานความเร็วปานกลางถึงความเร็วสูง

■ วิธีการติดตั้ง
ขั้นที่ 1สอดคัปปลิ้ง
ตรวจดูให้แน่ใจว่าคลายเกลียวสลักเกลียวยึดแล้ว จากนั้นกำจัดฝุ่น สิ่งแปลกปลอม และน้ำมันออกจากเพลาและรูคัปปลิ้ง
หลังจากนั้น เมื่อสอดคัปปลิ้งเข้ากับเพลา กรุณาระวังอย่าให้ไดอะแฟรมได้รับแรงเค้นมากเกิน เช่น ความกดหรือความตึง
ขั้นที่ 2การปรับด้วยจิ๊ก
กรุณาใช้จิ๊กเพื่อปรับและยึดความร่วมศูนย์ของฮับด้านซ้ายและด้านขวาของคัปปลิ้งให้แม่นยำ
ขั้น3ตรวจสอบความเยื้องศูนย์และการเยื้องศูนย์เชิงมุมอย่างง่าย
เมื่อคลายสลักเกลียวแล้ว ให้เลื่อนคัปปลิ้งตามแนวแกนเพื่อตรวจสอบการเคลื่อนที่ที่ราบรื่น
จากนั้นลองหมุนคัปปลิ้งเพื่อตรวจสอบดูว่าสามารถเคลื่อนที่ได้อย่างราบรื่น
สำหรับดิสก์คัปปลิ้งชนิดแผ่นเดียวจะไม่อนุญาตให้มีความเยื้องศูนย์ ดังนั้นโปรดกำหนดตำแหน่งให้ถูกต้องแม่นยำ

STEP4การติดตั้ง
กรุณาปรับระยะการสอดเข้าเพลาตามขนาด ℓ ในแคตตาล็อกสินค้า และใช้ประแจปอนด์ขันตามแรงขันที่กำหนด
*หากไม่ได้แรงขันตามที่กำหนดไว้ภายในการขันครั้งเดียว ให้ขันแคลมป์ยึดด้านซ้ายและด้านขวาสลับไปมาสองหรือสามครั้ง

■ การปรับแนวศูนย์
1. คัปปลิ้งสามารถรองรับการเยื้องศูนย์ของเพลา การส่งกำลังการหมุนเชิงมุม และแรงบิดได้ แต่หากการเยื้องศูนย์ของเพลาเกินค่าที่กำหนด อาจทำให้เกิดแรงสั่นสะเทือนหรืออายุการใช้งานลดลงอย่างมาก โปรดตรวจสอบให้แน่ใจว่าได้ทำการปรับแนวให้ถูกต้อง
2. การเยื้องศูนย์ของเพลาประกอบด้วยความเยื้องศูนย์ (ความคลาดเคลื่อนของความขนานระหว่างศูนย์กลางของเพลาสองตัว) การเยื้องศูนย์เชิงมุม (ความคลาดเคลื่อนของมุมระหว่างศูนย์กลางของเพลาสองตัว) และการเลื่อนตามแนวแกน (การเคลื่อนที่ตามแนวแกนของเพลา)
กรุณาสอบเทียบและปรับตั้งเพลาเพื่อให้แน่ใจว่าการเยื้องศูนย์ของเพลาอยู่ภายในค่าที่อนุญาตซึ่งระบุไว้ในตารางขนาดและประสิทธิภาพของแต่ละสินค้า
3. ค่าที่ยอมรับได้ของการเยื้องศูนย์ของเพลาที่ระบุไว้ในตารางขนาดและประสิทธิภาพ หมายถึงกรณีที่เกิดความเยื้องศูนย์ การเยื้องศูนย์เชิงมุม หรือการเลื่อนตามแนวแกนเพียงอย่างใดอย่างหนึ่งเท่านั้น เมื่อเกิดการเยื้องศูนย์ของเพลามากกว่าหนึ่งประเภทพร้อมกัน ค่าที่อนุญาตแต่ละค่าควรลดลงเหลือครึ่งหนึ่ง
4. การเยื้องศูนย์ของเพลาไม่ได้เกิดขึ้นเฉพาะในระหว่างการประกอบเข้ากับอุปกรณ์เท่านั้น แต่แรงสั่นสะเทือนขณะใช้งาน การขยายตัวเนื่องจากความร้อน และการสึกหรอของตลับปืนก็เป็นสาเหตุสำคัญด้วยเช่นกัน ดังนั้นจึงแนะนำให้ตั้งค่าการเยื้องศูนย์ของเพลาให้มีค่าต่ำกว่าหนึ่งในสามของค่าที่ยอมรับได้
