บอลส สกรู งานละเอียด ด้านซ้ายและขวา - ขนาดเส้นผ่านศูนย์กลางเพลา 4; สายนำไฟฟ้า 1 - เกรด ความแม่นยำ C5

แบรนด์ :

MISUMI

ข้อควรระวัง

ดาวน์โหลดฟรี! >> แคตตาล็อกซีรี่ส์ ความคุ้มค่า ver2023 (TH-EN)_Part01 คลิกที่นี่

รายละเอียดสินค้า

บอลสกรูแบบเจียร เป็นสินค้าราคาประหยัด มีราคาถูกกว่าสินค้ามาตรฐานของ MISUMI มีหลายขนาดให้เลือกใช้งาน
[คุณสมบัติ]
● ระยะลีด(mm) : 1
● เส้นผ่านศูนย์กลางของสกรู (mm) : 4
● ความยาวโดยรวมของเพลาสกรู L (mm.): 90 ถึง 130, เพิ่มขึ้นทีละ 1 mm.
● ระดับความแม่นยำ : C5
● วัสดุ :
เพลาสกรู - วัสดุเทียบเท่า S55C
นัท - วัสดุเทียบเท่า SCM415H
[การประยุกต์ใช้งาน]
บอลสกรูแบบเจียรมีการใช้งานอย่างแพร่หลาย เช่น ในระบบเครื่องจักรอัตโนมัติในอุตสาหกรรมต่างๆ

ภาพรวมผลิตภัณฑ์บอลสกรู

1. ผลิตภัณฑ์ซีรีส์นี้คือ บอลสกรู งานละเอียด ซ้าย/ขวา C5 ที่มี ขนาดเส้นผ่านศูนย์กลางเพลา 4 และ สายนำไฟฟ้า 1
2. เหมาะสำหรับกลไกการ การวางตำแหน่ง ในอุปกรณ์ จักรกลอัตโนมัติ ของ FA
3. ปลาย เพลา สกรู ถูก ตัดแต่งขึ้นรูปด้วยเครื่องจักร ตาม สเปค มาตรฐาน หากปลาย เพลา ต้องมี การปรับแต่งเพิ่มเติม ควรระบุตามแคตตาล็อก

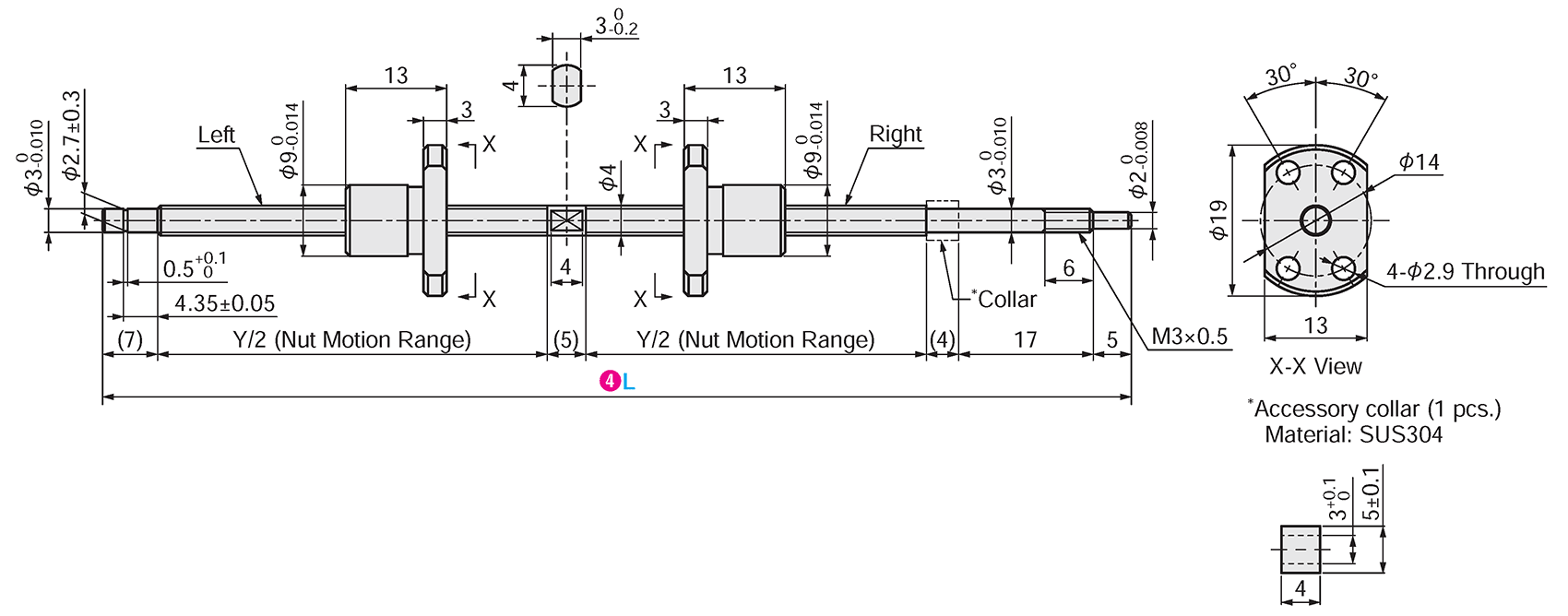

Drawing ระบุขนาดบอลสกรู

ทำตามขั้นตอนการเลือก บอลสกรู

เพื่อเลือกชนิดและพารามิเตอร์ก่อนสั่งซื้อ

เกรด ความแม่นยำ	เส้นผ่านศูนย์กลางของ สกรู	สายนำไฟฟ้า	สกรู เพลา			นัท
เกรด ความแม่นยำ	เส้นผ่านศูนย์กลางของ สกรู	สายนำไฟฟ้า	วัสดุ	ความแข็ง	กระบวนการชุบผิว	วัสดุ	ความแข็ง	กระบวนการชุบผิว
C5	4	1	S55C เทียบเท่า	การชุบแข็งผิวด้วยกระแสเหนี่ยวนำ 58 to 62HRC	—	SCM415H เทียบเท่า	ผ่านการชุบคาร์บูไรซ์ 58 to 62HRC	—

ตาราง ข้อมูลจำเพาะบอลสกรู

รหัสสินค้า			L (เพิ่มขึ้นทีละ 1 มม.)	Y	จำนวนช่วง	โหลดพิกัดพื้นฐาน		ปลายยื่นตามแนวแกน	ทิศทางการบิด
ประเภท	เพลา สกรู OD	สายนำไฟฟ้า				C (ไดนามิก) kN	C (คงที่) กิโลนิวตัน
E-KLR	04	01	90 to 130	L-38	3 รอบ	0.42	0.57	0.005 หรือต่ำกว่า	ซ้ายและขวา

การปรับแต่งบอลสกรู

		รหัสรุ่น/ Part number ( พิมพ์· สกรู เพลา OD · สายนำไฟฟ้า)	—	L	—	(NC·RLC: ฯลฯ)
		E-KLR0401	—	100	—	RLC

■ ด้าน อุปกรณ์รองรับท่อของบอลสกรู

การปรับแต่ง	รหัส	สเปค
(1) ไม่มี การตัดแต่งขึ้นรูปด้วยเครื่องจักร ที่ปลาย เพลา ด้านข้าง อุปกรณ์รองรับท่อ	NC	ไม่มีการเพิ่ม การตัดแต่งขึ้นรูปด้วยเครื่องจักร ที่ปลาย เพลา ด้านข้าง อุปกรณ์รองรับท่อ รหัสการสั่งซื้อNC
(2) การวางแนวของ น๊อตตัวเมีย บอลกลับด้าน	RLC	เปลี่ยนทิศทางของ น๊อตตัวเมีย รหัสการสั่งซื้อRLC

ความเผื่อ ความเบี่ยงเบนเนื่องจากการหมุน ศูนย์ของ สกรู เพลา บอลสกรู

ชนิด	สกรู เพลา OD	ความเผื่อ ความเบี่ยงเบนเนื่องจากการหมุน G (สูงสุด)											ไม่สมบูรณ์ ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า ที่กำหนด (ℓ)
ชนิด	สกรู เพลา OD	Up to 125	126 to 200	201 to 315	316 to 400	401 to 500	501 to 630	631 to 800	801 to 1000	1001 to 1250	1251 to 1600	1601 to 2000	ไม่สมบูรณ์ ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า ที่กำหนด (ℓ)
E-TBS	4	0.060	0.075	—	—	—	—	—	—	—	—	—	5
E-TBS	6	0.075	0.075	—	—	—	—	—	—	—	—	—	5
C-TBSE C-TBSB	8	0.100	0.140	0.210	0.270	—	—	—	—	—	—	—	10
	10	—	0.120	0.160	0.210	0.270	0.350	—	—	—	—	—
	12	—	0.120	0.160	0.210	0.270	0.350	0.480	—	—	—	—
	15	—	0.110	0.130	0.160	0.200	0.250	0.320	0.420	0.550	—	—
	20	—	0.110	0.130	0.160	0.200	0.250	0.320	0.420	0.550	0.730	0.730	15
	25	—	0.110	0.110	0.130	0.160	0.190	0.230	0.300	0.380	0.500	0.690	15
	32	—	—	0.110	0.130	0.160	0.190	0.230	0.300	0.380	0.500	0.690	20
E-KBS	4	0.050	—	—	—	—	—	—	—	—	—	—	5
E-KBS	6	0.050	0.050	—	—	—	—	—	—	—	—	—
C-KBS	8	0.060	0.075	0.100	—	—	—	—	—	—	—	—
	10	0.055	0.065	0.080	0.100	—	—	—	—	—	—	—
	12	—	0.065	0.080	0.100	0.120	—	—	—	—	—	—	10
	15	—	0.060	0.070	0.080	0.095	0.110	0.140	0.170	0.210	—	—	10
	20	—	0.060	0.070	0.080	0.095	0.110	0.140	0.170	0.210	0.270	—	15
	25	—	—	0.060	0.070	0.080	0.090	0.100	0.130	0.170	0.210	—	15
E-KLR	4	0.050	0.050	—	—	—	—	—	—	—	—	—	5
	8	0.065	0.075	0.100	—	—	—	—	—	—	—	—
	10	0.065	0.065	0.080	0.100	—	—	—	—	—	—	—

คุณสมบัติผลิตภัณฑ์บอลสกรู

1. ไม่จำเป็นต้องใช้ การตัดแต่งขึ้นรูปด้วยเครื่องจักร แบบ Drawing-based อีกต่อไป ช่วยประหยัดเวลาในการ ดรออิ้ง/ภาพร่างแบบ
2. สามารถกำหนดความยาวรวมของ เพลา สกรู ได้ทีละ 1 มม. ด้วย สเปค ของปลาย เพลา ที่มีมากมาย จึงสามารถระบุการเปลี่ยนแปลงสำหรับการใช้งานที่แตกต่างกันได้

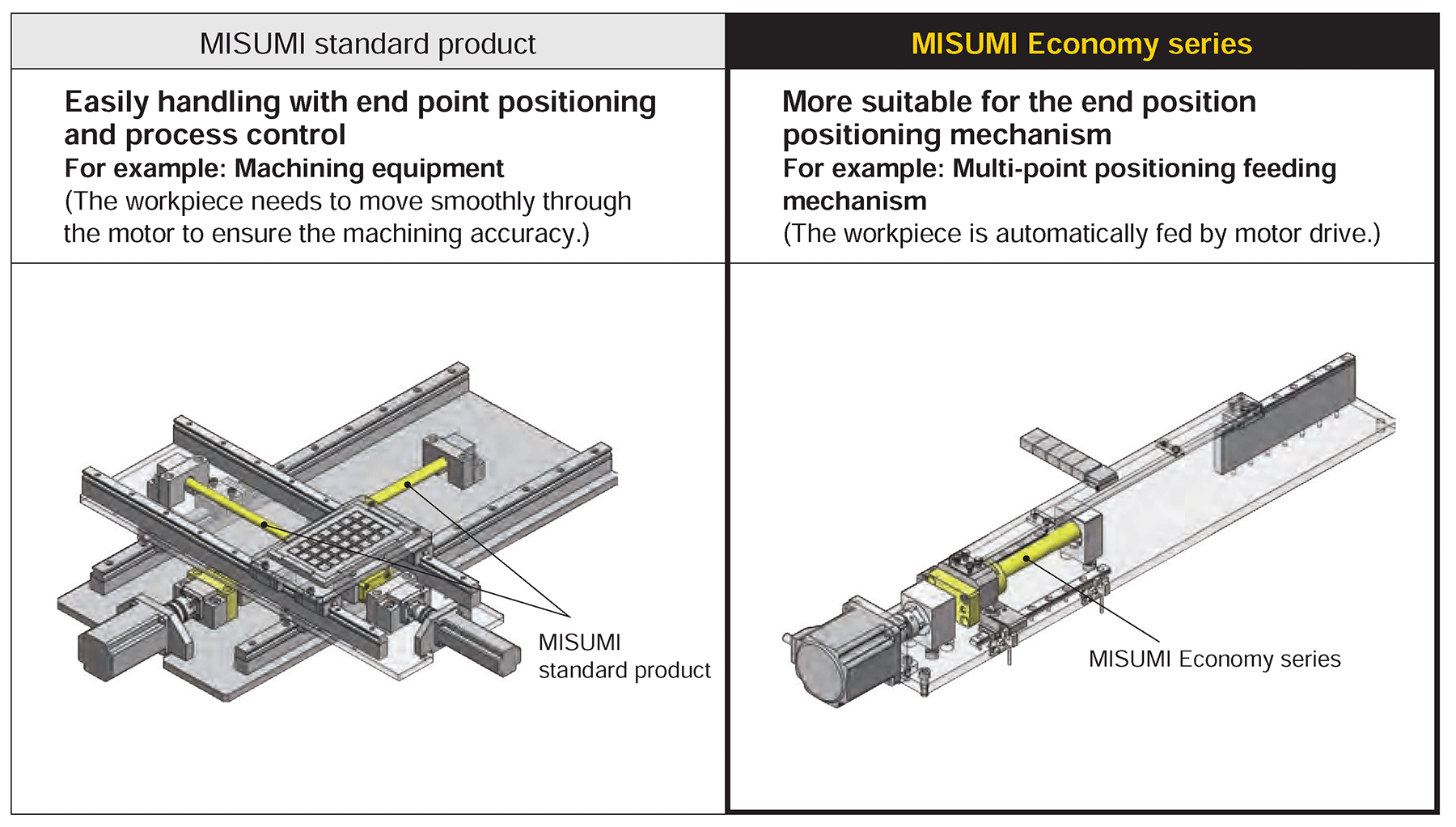

ตัวอย่างการใช้งานบอลสกรู

ข้อควรระวังการใช้งานบอลสกรู

■ ข้อควรระวังในการเลือกและการใช้งานบอลสกรู
● ไม่รับประกัน ค่า ความดังของ สกรู หลังการประกอบ
● แม้ว่า จาระบี ที่ใช้สบู่ลิเธียมจะถูกนำมาใช้ที่โรงงาน แต่ จาระบี ใหม่จะต้องทาทุกๆ 2 ถึง 3 เดือนเป็น มาตรฐาน หลังจากได้รับสินค้า มิฉะนั้นจะส่งผลต่อการใช้งานตามปกติ
● ในการใช้งาน หากมีเสียงรบกวนมากเกินไปหรือเสียงแหลมและรุนแรง โปรดตรวจ ความแม่นยำ ให้แน่ใจว่าการติดตั้ง สกรู และ สเปค ของ ส่วนประกอบ ต่อพ่วง เช่น มอเตอร์ และข้อต่อมีความเหมาะสม
● อย่าปล่อยให้ น๊อตตัวเมีย เกินระยะการเคลื่อนที่ของ บอลสกรู น๊อตตัวเมีย หรือ สกรู ออกจาก เพลา สกรู ไม่เช่นนั้นบอลจะหลุดออกและชิ้นส่วนที่หมุนของบอลจะเสียหาย
● บอล สกรู และ น็อต วางเอียงอาจตกลงมาเนื่องจากน้ำหนัก โปรดระวัง
● ผลิตภัณฑ์ นี้เป็นแบบ ตัดแต่งขึ้นรูปด้วยเครื่องจักร ดังนั้นจะมีรูปแบบมีดและความแตกต่างของสีในลักษณะที่ปรากฏ รอยขีดข่วนเล็ก ๆ หรือการเปลี่ยนสีโดยไม่ส่งผลต่อการใช้งานและ ฟังก์ชั่น หลักเป็นปรากฏการณ์ปกติ โปรดใช้งานได้ตามความต้องการ

· ห้ามถอด น๊อตตัวเมีย	· ไม่มีผลกระทบต่อ น๊อตตัวเมีย	· ระวังตกเพราะน้ำหนัก
· กำลังตรวจสอบการกระทำย้อนกลับ	· ระวังการบุกรุกของวัตถุแปลกปลอม	· overstroke น๊อตตัวเมีย

■ ข้อควรระวังใน การออกแบบ และประกอบ บอลสกรู และอุปกรณ์ต่อพ่วง
บอลสกรู เป็นส่วนประกอบที่รับ โหลดไฟฟ้า ตามแนวแกน เท่านั้น หากอยู่ภายใต้โหลดในแนวรัศมีหรือโหลดโมเมนต์ อาจเกิดการเลื่อนไม่ดี การสั่นสะเทือน หรือเสียงรบกวนผิดปกติ ส่งผลให้อายุการใช้งานสั้นลง
สาเหตุที่ บอลสกรู โหลดไฟฟ้า ตลับลูกปืนเรเดียล และ โหลดไฟฟ้า โมเมนต์เป็นความเบี่ยงเบนของ แกน และข้อผิดพลาด ความขนาน ของชิ้นส่วนโดยรอบ ดังนั้นจึงจำเป็นต้อง การออกแบบ และประกอบชิ้นส่วนต่อพ่วงของ บอลสกรู ให้ถูกต้อง เพื่อป้องกันข้อผิดพลาด

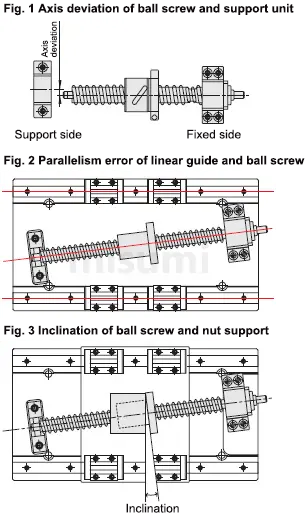

● ส่วนเบี่ยงเบน แกน ของ บอลสกรู และ อุปกรณ์เสริมการเคลื่อนที่ (รูปที่ 1)
- ส่วนเบี่ยงเบนของแกนคือการเบี่ยงเบนของบอลสกรูที่ยึดโดยหน่วยรองรับด้านคงที่และแบริ่งของชุดรองรับด้านข้าง
- ค่า ที่อนุญาตของการเบี่ยงเบนของ แกน คือ 20µ หรือน้อยกว่า (ค่าอ้างอิง)
● ความขนาน ระหว่าง บอลสกรู และ ลิเนียร์ไกด์ (แผนภาพ 2)
- ข้อผิดพลาด ความขนาน หมายถึงความเอียงของ บอลสกรู ในทิศทางขึ้น-ลง หรือซ้าย-ขวา โดยสัมพันธ์กับการอ้างอิงของ ลิเนียร์ไกด์
- ค่า ความเอียงที่อนุญาตต่ำกว่า 1/2000 (แผนภาพ 3)
● ข้อควรระวังในการประกอบ
หากคุณสังเกตเห็นเสียงผิดปกติระหว่างการทำงานของ บอลสกรู หรือการติดขัดระหว่างการเคลื่อนไหวหลังการประกอบ โปรดคลายการเชื่อมต่อของชิ้นส่วนก่อนดำเนินการต่อ ปรับและประกอบใหม่หลังจากเคลื่อนย้ายอย่างราบรื่น
- ข้อผิดพลาดในทิศทางซ้ายและขวาของ อุปกรณ์เสริมการเคลื่อนที่ (รูปที่ 1)
- ความคลาดเคลื่อนขนานของ ลิเนียร์ไกด์ และ บอลสกรู (รูปที่ 2)
- การ ยึด โต๊ะทำงานและขา เหล็กยึด น๊อตตัวเมีย
- การยึดน็อตบอลสกรูและขายึดน็อต
