โรบอทแบบแกนเดียว E-MGT5 ชนิดมี ไกด์ ในตัว ชนิดกึ่งปิดผนึก (ใช้งานทั่วไป)
แบรนด์ :
MISUMI
ข้อควรระวัง
- ผลิตภัณฑ์ ไม่ได้มาพร้อมกับ ชุดขับมอเตอร์ ซึ่งต้องซื้อแยกต่างหาก
- ผลิตภัณฑ์ ไม่ได้มาพร้อมกับ คัปปลิ้ง/ข้อต่ออ่อน ซึ่งต้องซื้อแยกต่างหาก
- ผลิตภัณฑ์ มาพร้อมกับชุด เซนเซอร์ ซึ่งไม่จำเป็นต้องเลือก
- ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part01 คลิกที่นี่
รายละเอียดสินค้า
- เพลา เอาต์พุต ของ หัวขับวาล์ว/ แอคชูเอเตอร์ แบบ ความคุ้มค่า อะลูมิเนียมอัลลอย ซีรีส์ราคาประหยัด ซีรีส์ E-MGT5 มีเส้นผ่านศูนย์กลาง 7 มม.
- ผลิตภัณฑ์ มีเฉพาะ อุปกรณ์หลัก/อุปกรณ์แม่ เท่านั้น ไม่ใช่ ชุดขับมอเตอร์ และ คัปปลิ้ง/ข้อต่ออ่อน ซึ่งต้องซื้อแยกต่างหาก
- ผลิตภัณฑ์ มาพร้อมกับชุด เซนเซอร์ ซึ่งต้องเลือกเฉพาะทิศทางการติดตั้งเท่านั้น
ภาพรวมผลิตภัณฑ์
รุ่นประหยัดนี้เป็นอุปกรณ์ส่งกำลังแบบบูรณาการที่ผสานรวมสกรูบอลและรางนำฝังในตัว และเป็นอุปกรณ์สำคัญสำหรับการผลิตและการแปรรูป
ฐานอะลูมิเนียมอัลลอยถูกฝังโดยตรงในรางเหล็ก จากนั้นจึงเจียรเพื่อปรับปรุงความสูงในการเคลื่อนที่และความแม่นยำของความตรง สูงสุดถึง ±0.02 หรือน้อยกว่า
ขนาดเล็ก ประกอบง่าย
■ รับประกันเสียงหัวขับวาล์ว/ แอคชูเอเตอร์ต่ำกว่า 70 dB
ระดับเสียงรบกวนต่ำกว่าเล็กน้อยเมื่อเทียบกับหัวขับวาล์ว/ แอคชูเอเตอร์แบรนด์ไต้หวันในระดับเดียวกัน
เงื่อนไขการทดสอบ:
- ระดับเสียงวัดในห้องตรวจสอบที่ไม่มีเสียงรบกวนจากภายนอก และรวมถึงเสียงของมอเตอร์ด้วย
- เครื่องวัดเสียงถูกวางไว้ที่ระยะห่าง 300 มม.
ระดับเสียงของหัวขับวาล์ว/ แอคชูเอเตอร์ทุกตัวจะได้รับการทดสอบก่อนจัดส่ง

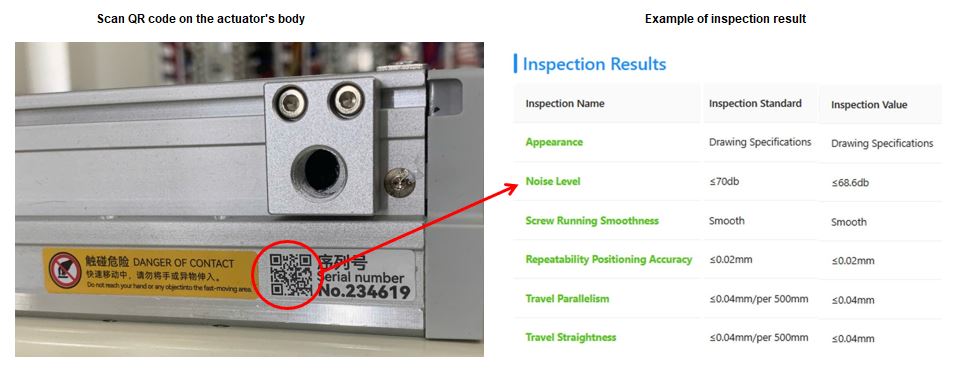

ลูกค้าสามารถดูผลการทดสอบจริงได้โดยการสแกนคิวอาร์โค้ดบนตัวเครื่องหัวขับวาล์ว/ แอคชูเอเตอร์
ตัวอย่างผลการตรวจสอบชิ้นงาน
ฐานอะลูมิเนียมอัลลอยถูกฝังโดยตรงในรางเหล็ก จากนั้นจึงเจียรเพื่อปรับปรุงความสูงในการเคลื่อนที่และความแม่นยำของความตรง สูงสุดถึง ±0.02 หรือน้อยกว่า
ขนาดเล็ก ประกอบง่าย
■ รับประกันเสียงหัวขับวาล์ว/ แอคชูเอเตอร์ต่ำกว่า 70 dB
ระดับเสียงรบกวนต่ำกว่าเล็กน้อยเมื่อเทียบกับหัวขับวาล์ว/ แอคชูเอเตอร์แบรนด์ไต้หวันในระดับเดียวกัน
เงื่อนไขการทดสอบ:
- ระดับเสียงวัดในห้องตรวจสอบที่ไม่มีเสียงรบกวนจากภายนอก และรวมถึงเสียงของมอเตอร์ด้วย
- เครื่องวัดเสียงถูกวางไว้ที่ระยะห่าง 300 มม.
ระดับเสียงของหัวขับวาล์ว/ แอคชูเอเตอร์ทุกตัวจะได้รับการทดสอบก่อนจัดส่ง
ลูกค้าสามารถดูผลการทดสอบจริงได้โดยการสแกนคิวอาร์โค้ดบนตัวเครื่องหัวขับวาล์ว/ แอคชูเอเตอร์
ตัวอย่างผลการตรวจสอบชิ้นงาน
ดรออิ้งบอกขนาด
■ วัสดุ / กระบวนการเตรียมผิว

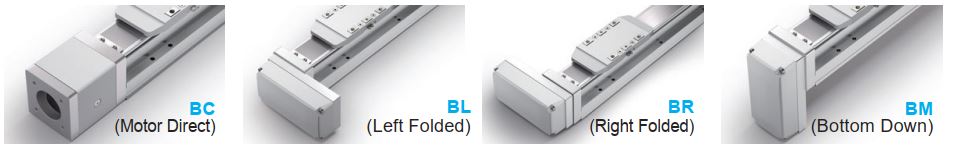

■ แผนภาพการเชื่อมต่อสายไฟมอเตอร์| ส่วนประกอบ | ตัวเครื่อง | ไกด์แบบฝัง | บอลสกรู | น๊อตตัวเมียบอลสกรู | สไลด์ล็อค | ฝาครอบ |
 วัสดุ | อะลูมิเนียมอัลลอย | ตลับลูกปืนเหล็กกล้า | ตลับลูกปืนเหล็กกล้า | เหล็กกล้าผสม | อะลูมิเนียมอัลลอย | สแตนเลส |
 กระบวนการเตรียมผิว | เคลียร์อะโนไดซ์ | กระบวนการอบด้วยความร้อน | — | — | เคลียร์อะโนไดซ์ | — |
หน่วย (มม.)
| สโตรค/ระยะเคลื่อนที่ ที่มีประสิทธิภาพ | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| L | 270.5 | 320.5 | 370.5 | 420.5 | 470.5 | 520.5 | 570.5 | 620.5 | 670.5 | 720.5 | 770.5 | 820.5 | 870.5 | 920.5 | 970.5 | 1020.5 |
| A | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 |
| M | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 |
| N | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 |
| P | 25 | 75 | 125 | 175 | 225 | 275 | 325 | 375 | 425 | 475 | 525 | 575 | 625 | 675 | 725 | 775 |
| มวล (กก.) | 1.65 | 1.79 | 1.92 | 2.11 | 2.39 | 2.5 | 2.52 | 2.75 | 2.86 | 2.95 | 3.15 | 3.28 | 3.44 | 3.58 | 3.71 | 4.09 |
หน่วย (มม.)
| สโตรค/ระยะเคลื่อนที่ ที่มีประสิทธิภาพ | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| L | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| A | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 |
| M | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 |
| N | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 |
| P | 25 | 75 | 125 | 175 | 225 | 275 | 325 | 375 | 425 | 475 | 525 | 575 | 625 | 675 | 725 | 775 |
| มวล (กก.) | 1.68 | 1.80 | 2.03 | 2.14 | 2.42 | 2.53 | 2.58 | 2.78 | 2.89 | 2.98 | 3.18 | 3.31 | 3.47 | 3.60 | 3.74 | 4.12 |
หน่วย (มม.)
| สโตรค/ระยะเคลื่อนที่ ที่มีประสิทธิภาพ | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| L | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| A | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 |
| M | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 |
| N | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 |
| P | 25 | 75 | 125 | 175 | 225 | 275 | 325 | 375 | 425 | 475 | 525 | 575 | 625 | 675 | 725 | 775 |
| มวล (กก.) | 1.68 | 1.80 | 2.03 | 2.14 | 2.42 | 2.53 | 2.58 | 2.78 | 2.89 | 2.98 | 3.18 | 3.31 | 3.47 | 3.60 | 3.74 | 4.12 |
■ มอเตอร์ BL (พับซ้าย)
หน่วย (มม.)
หน่วย (มม.)
| สโตรค/ระยะเคลื่อนที่ ที่มีประสิทธิภาพ | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| L | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| A | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 |
| M | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 |
| N | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 |
| P | 25 | 75 | 125 | 175 | 225 | 275 | 325 | 375 | 425 | 475 | 525 | 575 | 625 | 675 | 725 | 775 |
| มวล (กก.) | 1.68 | 1.80 | 2.03 | 2.14 | 2.42 | 2.53 | 2.58 | 2.78 | 2.89 | 2.98 | 3.18 | 3.31 | 3.47 | 3.60 | 3.74 | 4.12 |
ตารางข้อมูลจำเพาะ
■ ข้อมูลพื้นฐาน
| วิธีการขับเคลื่อน | บอลสกรู | |
| บอลสกรู | งานละเอียด | C7 |
| เส้นผ่านศูนย์กลางภายนอก (มม.) | Φ12 | |
| ความกว้างของตัวเครื่อง (มม.) | 54 | |
| กำลังขับ (W) | 100W | |
| สภาพแวดล้อมการใช้งาน | ทั่วไป | |
■ รายละเอียดจำเพาะของรุ่น

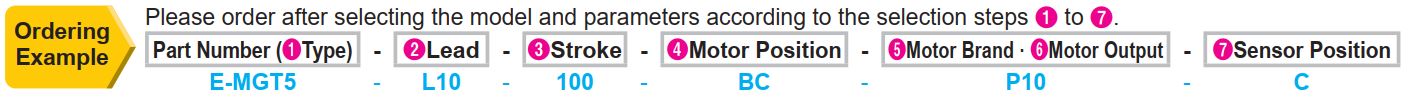

| รหัสสินค้า |  สายนำไฟฟ้า (มม.) |  สโตรค/ระยะเคลื่อนที่(เพิ่มขึ้นทีละ 50 มม. |  ตำแหน่งมอเตอร์ |  ยี่ห้อมอเตอร์ |  เอาท์พุตมอเตอร์ |  ตำแหน่งเซ็นเซอร์ | มอเตอร์ ฝั่งตรงข้าม (มม.) | น้ำหนักบรรทุกสูงสุด (กก.) | ความเร็วสูงสุด (มม./วินาที) | พิกัดแรงผลัก (N) | |
 ชนิด | การใช้งานแนวนอน | ใช้งานแนวตั้ง | |||||||||
| E－MGT5 | 5 | 50 to 800 | BC (มอเตอร์ไดเร็กต์) BM (ด้านล่างลง) BL (พับซ้าย) BR (พับขวา) | M (มิตซูบิชิ) P (พานาโซนิค) Y (ยาสกาว่า) T (Delta อิเล็กทรอนิกส์) Z (จัดเตรียมโดยลูกค้า) | 10 (100W) | C (ด้านมอเตอร์) D (มอเตอร์ฝั่งตรงข้าม) | ±0.01 | 30 | 10 | 250 | 341 |
| 10 | 15 | 5 | 500 | 170 | |||||||
| 20 | 10 | 2.5 | 1000 | 85 | |||||||
ผลิตภัณฑ์นี้ไม่รวมมอเตอร์ ต้องซื้อแยกต่างหากเมื่อสโตรค/ระยะเคลื่อนที่เกิน 600 มม. จะเกิดการสั่นสะเทือนของบอลสกรู ในเคสนี้ ให้ลดความเร็วในการเคลื่อนที่เลือกมอเตอร์ที่มีเบรกสำหรับการใช้งานในแนวตั้งเมื่อเลือก Z เป็นยี่ห้อมอเตอร์ (จัดเตรียมโดยลูกค้า) กรุณาระบุรุ่นและกำลังของมอเตอร์เมื่อทำการสั่งซื้อ (หากจำเป็น กรุณาระบุขนาดการติดตั้งมอเตอร์ด้วย)เนื่องจากแบบรูปเป็นแผนผังโดยสังเขป กรุณาตรวจสอบขนาดโดยละเอียดตามข้อมูล CAD| รหัสสินค้า | สายนำไฟฟ้า (มม.) | เอาท์พุตมอเตอร์ (W) | ความเร็วในการเคลื่อนที่สูงสุด (มม./วินาที) | |||||||||||||||
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |||
| E－MGT5 | 5 | 100 | 250 | 225 | 200 | 175 | 150 | |||||||||||
| 10 | 500 | 450 | 400 | 350 | 300 | |||||||||||||
| 20 | 1000 | 900 | 800 | 700 | 600 | |||||||||||||
ค่าต่าง ๆ ในตารางเป็นค่าอ้างอิงที่คำนวณตามความเร็ววิกฤตและค่า DN ของบอลสกรูค่าต่าง ๆ ในตารางเป็นความเร็วสูงสุดที่ปลอดภัยสำหรับแต่ละระยะชัก เนื่องจากบอลสกรูอาจเกิดการสั่นพ้องเมื่อใช้งานในระยะชักที่ยาวขึ้น อาจเกิดเสียงผิดปกติและการสั่นสะเทือนเมื่อใช้งานที่ความเร็วสูงสุด ดังนั้น ความเร็วในการเคลื่อนที่ควรลดลงอย่างเหมาะสม■ อุปกรณ์เสริม
 อุปกรณ์เสริม | ชื่ออุปกรณ์เสริม | รหัสสินค้า | จำนวน | ||
| เซนเซอร์ | C-MSX674N-2M (NPN) | 3 | |||
| วิธีการเชื่อมต่อมอเตอร์ | BC | คัปปลิ้ง/ข้อต่ออ่อน (มม.) | 7 × 8 มอเตอร์ด้านข้าง (100W) | 1 | |
| BL/BR/BM | ไทม์มิ่งพูลเล่ย์ด้านมอเตอร์ | S3M-24 ฟัน-8 | 1 | ||
| ไทม์มิ่งพูลเล่ย์ปลายเกลียว | S3M-24 ฟัน-7 | ||||
| สายพานไทม์มิ่ง | S3M-174-10 | 1 | |||
การใช้งานพารามิเตอร์
■ แผนภาพการเชื่อมต่อสายไฟ
■ ระยะเยื้องศูนย์ถ่วงน้ำหนักบรรทุกที่ยอมให้ (มม.)
หน่วย (มม.)
| ติดตั้งแนวนอน | A | B | C | |
| สายนำไฟฟ้า 5 | 10 กก. | 650 | 75 | 100 |
| 20 กก. | 440 | 32 | 45 | |
| 30 กก. | 270 | 19 | 25 | |
| สายนำไฟฟ้า 10 | 10 กก. | 600 | 145 | 185 |
| 20 กก. | 370 | 70 | 85 | |
| 30 กก. | 250 | 42 | 52 | |
| สายนำไฟฟ้า 20 | 5 กก. | 320 | 120 | 130 |
| 8 กก | 220 | 70 | 80 | |
| 10 กก. | 175 | 55 | 60 | |
หน่วย (มม.)
| ติดตั้งบนผนัง | A | B | C | |
| สายนำไฟฟ้า 5 | 10 กก. | 100 | 75 | 650 |
| 20 กก. | 45 | 32 | 420 | |
| 30 กก. | 25 | 19 | 260 | |
| สายนำไฟฟ้า 10 | 5 กก. | 180 | 145 | 600 |
| 10 กก. | 85 | 68 | 370 | |
| 15 กก. | 52 | 42 | 250 | |
| สายนำไฟฟ้า 20 | 5 กก. | 130 | 120 | 320 |
| 8 กก | 75 | 70 | 220 | |
| 10 กก. | 60 | 55 | 170 | |
หน่วย (มม.)
■ โมเมนต์อนุญาตแบบสถิต N⋅m
| ติดตั้งตามแนวตั้ง | A | C | |
| สายนำไฟฟ้า 5 | 6 กก. | 145 | 145 |
| 8 กก | 110 | 110 | |
| 10 กก. | 90 | 90 | |
| สายนำไฟฟ้า 10 | 1 กก. | 800 | 800 |
| 3 กก. | 260 | 260 | |
| 5 กก. | 155 | 155 | |
| สายนำไฟฟ้า 20 | 1 กก. | 600 | 600 |
| 2 กก. | 300 | 300 | |
| 2.5 กก. | 250 | 250 | |
■ โมเมนต์อนุญาตแบบสถิต N⋅m
หน่วย (มม.)
■ รายการเซอร์โวมอเตอร์ที่แนะนำ
รหัสมอเตอร์ใช้สำหรับระบุส่วนประกอบชุดขับที่จะติดตั้ง ตัวเลือกนี้ไม่มีมอเตอร์ให้ ต้องซื้อแยกต่างหาก
■ แผนภาพรูติดตั้ง
2.โรบอทแบบแกนเดียว, ขนาดเล็กและน้ำหนักเบา
3.โรบอทแบบแกนเดียว, ความแม่นยำสูง ±0.01มม.
4.โรบอทแบบแกนเดียว, ความแข็งแรงสูง
5.โรบอทแบบแกนเดียว, เสียงรบกวนต่ำ
6.โรบอทแบบแกนเดียว, อุปกรณ์เสริมครบครัน
| ติดตั้งแนวนอน | |
| MY | 103 |
| MP | 103 |
| MR | 144 |
■ รายการเซอร์โวมอเตอร์ที่แนะนำ
รหัสมอเตอร์ใช้สำหรับระบุส่วนประกอบชุดขับที่จะติดตั้ง ตัวเลือกนี้ไม่มีมอเตอร์ให้ ต้องซื้อแยกต่างหาก| ยี่ห้อ | รหัสมอเตอร์ | มี/ไม่มีเบรก | เอาท์พุตมอเตอร์ | แรงดันไฟฟ้า | รุ่นเซอร์โวมอเตอร์ | เซอร์โวแอมป์ รุ่น |
| มิตซูบิชิ | M | ไม่มีเบรก (ใช้งานในแนวนอน) | 100W | 220V | HG-KR13J | MR-J4-10A |
| พร้อมเบรก (ใช้ในแนวตั้ง) | HG-KR13BJ | |||||
| พานาโซนิค | P | ไม่มีเบรก (ใช้งานในแนวนอน) | 100W | 220V | MSMF012L1U2M | MADLN05SE |
| พร้อมเบรก (ใช้ในแนวตั้ง) | MSMF012L1V2M | |||||
| ยาสกาว่า | Y | ไม่มีเบรก (ใช้งานในแนวนอน) | 100W | 220V | SGM7J-01AFC6S | SGD7S-R90A00A002 |
| พร้อมเบรก (ใช้ในแนวตั้ง) | SGM7J-01AFC6E | |||||
| Delta อิเล็กทรอนิกส์ | T | ไม่มีเบรก (ใช้งานในแนวนอน) | 100W | 220V | ECMA-C20401FS | ASD-B2-0121-B |
| พร้อมเบรก (ใช้ในแนวตั้ง) | ECMA-C20401GS |
■ คำแนะนำการติดตั้ง
คุณสมบัติผลิตภัณฑ์
1.โรบอทแบบแกนเดียว, ออกแบบและติดตั้งง่าย2.โรบอทแบบแกนเดียว, ขนาดเล็กและน้ำหนักเบา
3.โรบอทแบบแกนเดียว, ความแม่นยำสูง ±0.01มม.
4.โรบอทแบบแกนเดียว, ความแข็งแรงสูง
5.โรบอทแบบแกนเดียว, เสียงรบกวนต่ำ
6.โรบอทแบบแกนเดียว, อุปกรณ์เสริมครบครัน
ข้อควรระวัง
ข้อควรระวังในการใช้งาน
■ กรุณาหลีกเลี่ยงการใช้งานในสภาพแวดล้อมต่อไปนี้
1. สภาพแวดล้อมที่มีฝุ่น (โดยเฉพาะผงโลหะ)
2. น้ำกระเซ็น, สภาพแวดล้อมที่มีน้ำมัน
3. ใกล้แหล่งกำเนิดไฟ
4. ตัวทำละลายอินทรีย์, สภาพแวดล้อมที่มีความเค็ม
5. สภาพแวดล้อมที่มีแสงแดดโดยตรงและการแผ่รังสีความร้อน
6. สภาพแวดล้อมที่มีแรงสั่นสะเทือนและแรงกระแทกสูง
7. สภาพแวดล้อมที่มีแก๊สกัดกร่อนและแก๊สไวไฟ
■ สภาพแวดล้อมการใช้งาน
สภาพแวดล้อมการใช้งาน: อุณหภูมิปกติ (ไม่มีน้ำแข็ง ไม่เกิดการควบแน่น)
■ กรุณาหลีกเลี่ยงการใช้งานในสภาพแวดล้อมต่อไปนี้
1. สภาพแวดล้อมที่มีฝุ่น (โดยเฉพาะผงโลหะ)
2. น้ำกระเซ็น, สภาพแวดล้อมที่มีน้ำมัน
3. ใกล้แหล่งกำเนิดไฟ
4. ตัวทำละลายอินทรีย์, สภาพแวดล้อมที่มีความเค็ม
5. สภาพแวดล้อมที่มีแสงแดดโดยตรงและการแผ่รังสีความร้อน
6. สภาพแวดล้อมที่มีแรงสั่นสะเทือนและแรงกระแทกสูง
7. สภาพแวดล้อมที่มีแก๊สกัดกร่อนและแก๊สไวไฟ
■ สภาพแวดล้อมการใช้งาน
สภาพแวดล้อมการใช้งาน: อุณหภูมิปกติ (ไม่มีน้ำแข็ง ไม่เกิดการควบแน่น)
ตัวอย่างการใช้งาน
| อุตสาหกรรมการใช้งาน | เซมิคอนดักเตอร์ |
| วัตถุประสงค์ | ชุดประกอบเคลื่อนที่โดยใช้หัวขับวาล์วแกนเดียวซีรีส์ Economy |
 | |
| อุตสาหกรรมการใช้งาน | การตรวจจับ LCD |
| วัตถุประสงค์ | กลไกปรับโฟกัสตามขนาดของวัตถุ |
 | |
| อุตสาหกรรมการใช้งาน | การตรวจจับ |
| วัตถุประสงค์ | กลไกแบบหลายแกนโดยใช้หัวขับวาล์วแกนเดียวซีรีส์ Economy รองรับการตรวจสอบหลายจุดและอุปกรณ์สำหรับงานตรวจสอบชิ้นงานที่สามารถตรวจสอบชิ้นงานหลายชิ้นพร้อมกันได้ |
 | |
