รางกระดูกงู กำเนิดฝุ่นต่ำ เสียงรบกวนต่ำ ความสูงภายใน 30 to 50 มม. (สามารถติดตั้งตัวแยกได้)

แบรนด์ :

MISUMI

ข้อควรระวัง

ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part03 คลิกที่นี่

รายละเอียดสินค้า

ตัว รางกระดูกงู - รุ่น อนุภาค ต่ำ, เสียงรบกวนต่ำ
รางกระดูกงู เป็นอุปกรณ์สำคัญที่ใช้ในเครื่องจักร จักรกลอัตโนมัติ เพื่อจัดระเบียบและป้องกันการพันกันและการบิดของสายเคเบิลอย่างมีประสิทธิภาพ มีหลากหลายขนาดให้เลือก
[คุณสมบัติ]
- ความกว้างด้านในต่ำสุด / สูงสุด (มม.): 30 และ 100
- ความกว้างภายนอก ต่ำสุด / สูงสุด (มม.): 46 และ 116
- รัศมีการดัด (มม.): 55, 75, 100, 125 และ 150
- จำนวน ลิงค์ข้อต่อ (ชิ้น): สามารถเลือกได้ระหว่าง 10 ถึง 65
- วัสดุ: PA+ใยแก้ว
[การใช้งาน]
ใช้ในเครื่องจักร จักรกลอัตโนมัติ เพื่อจัดระเบียบและป้องกันปัญหา สายไฟ พันกันและบิดงอ

สินค้า Economy รางกระดูกงู เสียงรบกวนต่ำและสร้างอนุภาคต่ำ

เสียงรบกวนต่ำ สภาพแวดล้อมที่ต้องการความละเอียดอ่อน คุณภาพสูง

- การสร้างอนุภาคต่ำเหมาะสำหรับสภาพแวดล้อมที่ละเอียดอ่อน

- มีให้เลือกหลายความกว้าง

- การลดเสียงรบกวนที่เหนือกว่าเพื่อการทำงานที่เงียบยิ่งขึ้น

- วัสดุ PA+ไฟเบอร์กลาสคุณภาพสูง

- เหมาะสำหรับการใช้งานแบบกำหนดเองต่างๆ

สินค้า Economy รางกระดูกงู เสียงรบกวนต่ำและสร้างอนุภาคต่ำ

มาตรฐาน MISUMI

ราคาถูกกว่า

ความหลากหลายของผลิตภัณฑ์

3D CAD
อุปกรณ์รองรับท่อ CAD 3D

ภาพรวมผลิตภัณฑ์

โซ่ป้องกันสายเคเบิลที่สามารถป้องกันไม่ให้สายเคเบิล สายยางลม ฯลฯ ที่เชื่อมต่อกับชิ้นส่วนที่เคลื่อนไหวของอุปกรณ์พันกันระหว่างการบิดและการยืด
โครงสร้างโซ่เชื่อมต่อพิเศษที่มีการปล่อยฝุ่นต่ำและคุณสมบัติเสียงรบกวนต่ำ เหมาะสมมากขึ้นสำหรับการใช้งานในอุปกรณ์ลดเสียงรบกวน

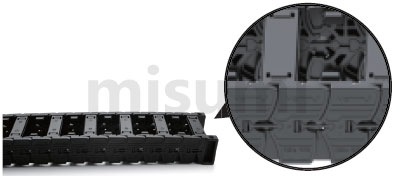

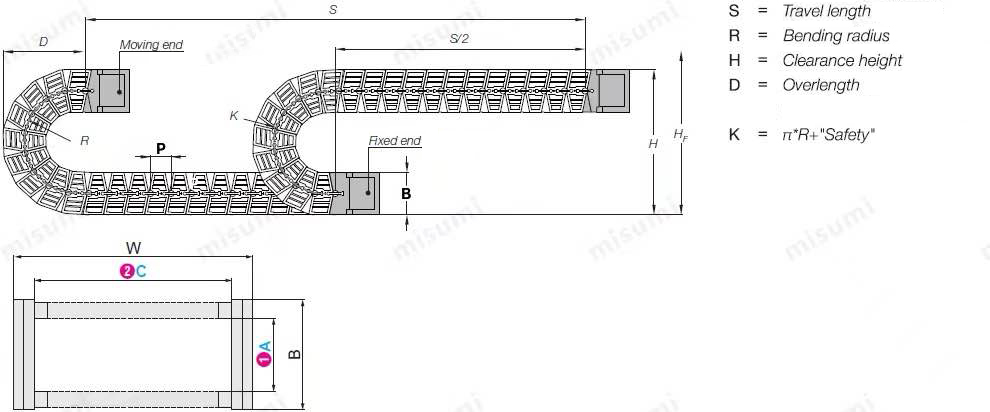

ดรออิ้งบอกขนาด

ภาพตัดขวางของลิงก์

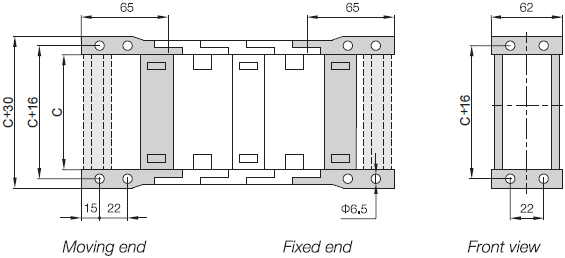

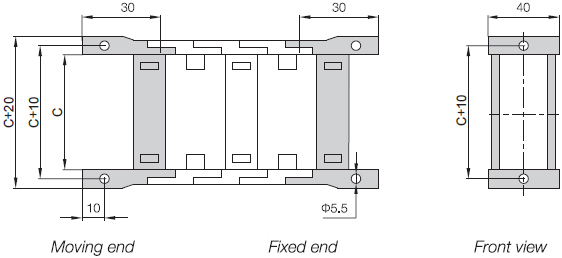

ดรออิ้งบอกขนาดข้อต่อ

ความสูงภายใน 30
	วัสดุ: ไนล่อน (PA) + เส้นใยไฟเบอร์กลาส

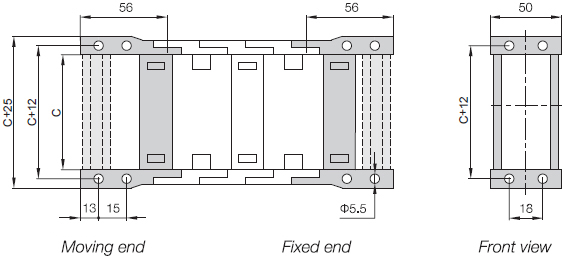

ความสูงภายใน 40
	วัสดุ: ไนล่อน (PA) + เส้นใยไฟเบอร์กลาส

ความสูงภายใน 50
	วัสดุ: ไนล่อน (PA) + เส้นใยไฟเบอร์กลาส

ข้อมูลทางเทคนิค

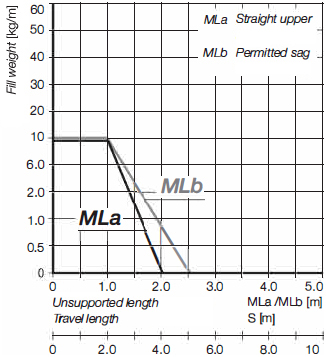

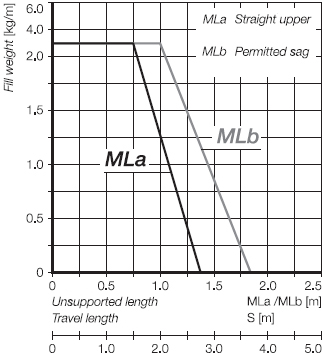

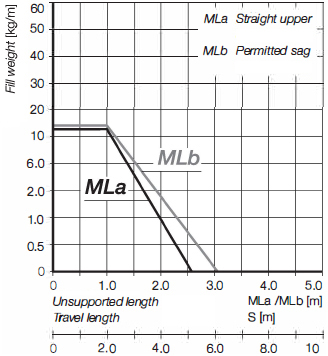

ความเร็ว/การเร่งความเร็ว MLa	สูงสุด 20[m/s]/สูงสุด 100[m/s²]
ความเร็ว/การเร่งความเร็ว MLb	สูงสุด 3[m/s]/สูงสุด 6[m/s²]
อุณหภูมิที่อนุญาต	-40°C ถึง 120°C
เกรดความหน่วงไฟ ระดับการติดไฟ	UL94 HB

โหลดไฟฟ้า
ความสูงภายใน 30

ความสูงภายใน 40

ความสูงภายใน 50

ตารางข้อมูลจำเพาะ

รหัสสินค้า		ความสูงภายนอก B	ความกว้างด้านใน C	ความกว้างภายนอก W	ระยะพิทช์ของลิงค์ P	รัศมีการดัดงอ ที่มีให้เลือก R	จำนวนลิงก์	คอนเนคเตอร์ แผ่นประกบ	แผ่นรวมคอนเนคเตอร์ จำนวน	ตัวคั่น	ตัวคั่น ปริมาณ	ขนาดการติดตั้ง (รัศมีการดัดที่สอดคล้องกัน)			พื้นที่ที่ต้องการ ความสูง H_F	น้ำหนัก กก./ม. ≈

ชนิด	ความสูงภายใน A											H	D	K

E-MXA (มีทั้ง แบบเปิดเข้า และเปิดออกให้เลือก)	30	40	20	36	25	55 75 100 125 150	10 ถึง 65	Z30	2 ถึง 10	S30	4 ถึง 65	150 190 240 290 340	100 120 145 170 195	225 290 365 445 525	H+40	0.69
			25	41												0.72
			30	46												0.75
			40	56												0.77
			50	66												0.8
			60	76												0.83
			70	86												0.85
			75	91												0.86
			80	96												0.88
			90	106												0.9
			100	116												0.92
			120	136												0.95
			125	141												0.96
			140	156												0.99
			150	166												1.02
			175	191												1.12
	40	50	30	50	28	60 75 100 125 150	10 ถึง 65	Z40	2 ถึง 10	S40	4 ถึง 65	170 200 250 300 350	113 128 153 178 203	245 295 375 450 530	H+40	1.25
			40	60												1.3
			50	70												1.35
			60	80												1.39
			70	90												1.42
			75	95												1.45
			80	100												1.48
			90	110												1.5
			100	120												1.55
			120	140												1.64
			125	145												1.66
			140	160												1.72
			150	170												1.78
			175	195												1.88
	50	62	30	54	30	75 100 125 150 200	10 ถึง 65	—	—	S50	4 ถึง 65	212 262 312 362 462	136 161 186 211 261	300 375 455 535 690	H+40	1.65
			40	64												1.69
			50	74												1.72
			60	84												1.78
			70	94												1.81
			75	99												1.84
			80	104												1.88
			90	114												1.91
			100	124												1.95
			120	144												1.98
			125	149												2.01
			140	164												2.1
			150	174												2.15
			175	199												2.25

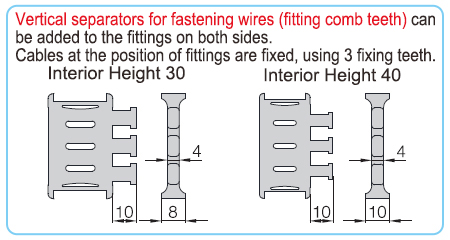

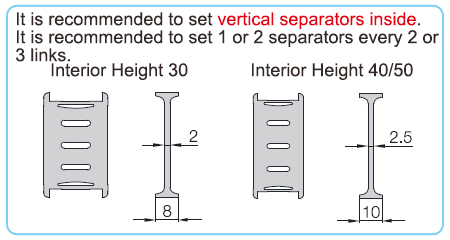

สามารถเพิ่มแผ่นคอมบ์คอนเนคเตอร์และแผ่นแยกได้เมื่อเลือกสินค้า สำหรับรายละเอียดเกี่ยวกับจำนวนเพลทคอมบ์หัวต่อและเพลทแยก กรุณาดูที่เว็บไซต์ขายของ MISUMI

คุณสมบัติผลิตภัณฑ์

วัสดุ: PA + ไฟเบอร์กลาส
ความสูงภายใน: 30 มม., 40 มม., 50 มม.
คุณสมบัติ: ลิงก์เชื่อมต่อกันด้วยชิ้นส่วนยืดหยุ่นเพื่อลดแรงเสียดทานและลดเสียงรบกวน

สัญญาณรบกวน	เมื่อเปรียบเทียบกับรุ่นมาตรฐานของ MISUMI เสียงรบกวนลดลง 40%
ห้องคลีนรูม Class	ISO Class 4

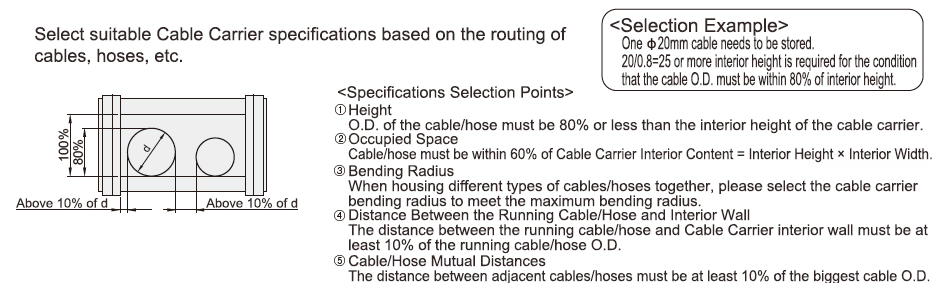

ข้อควรระวัง

หากเป็นการออกแบบใหม่ทั้งหมด อาจไม่มีโซ่เชื่อมต่อในสายลากเพียงพอ แนะนำให้เลือก Link 1 หรือ 2 เป็นอะไหล่สำรองและปรับ (ถอดประกอบ) เมื่อติดตั้งอุปกรณ์
ตรวจสอบว่าสายตัวนำสัมผัสกับด้านในและด้านนอกของโซ่ป้องกันสายมากเกินไปตลอดช่วงการเคลื่อนที่หรือไม่

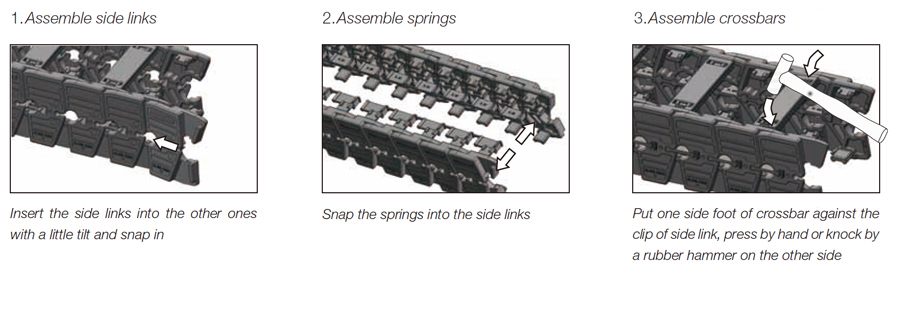

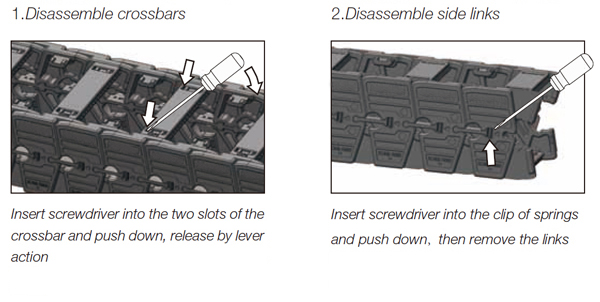

● การประกอบรางกระดูกงูแบบเงียบ
โซ่ป้องกันสายเคเบิลแบบลาก

● การถอดประกอบรางกระดูกงูแบบเงียบ
โซ่ป้องกันสายเคเบิลแบบลาก

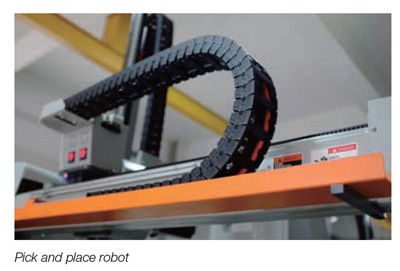

ตัวอย่างการใช้งาน

สินค้าที่เกี่ยวข้อง

สายคอนโทรลรุ่นประหยัด TRVVPS สำหรับรางลาก 5 ล้านครั้ง สายคู่บิดเกลียวชนิดมีชิลด์ 300 V	(ซีรีส์ประหยัด) สายเคเบิลลากโซ่ TRVV 5 ล้านครั้ง 300 V	(รุ่นประหยัด) สายลากโซ่ TRVVP 5 ล้านครั้ง ชนิดมีชิลด์ 300 V	สายส่งกำลังแบบคงที่ 30 V สำหรับส่งสัญญาณเซนเซอร์ รุ่นประหยัด ไม่มีชีลด์
