สเต็ปปิ้งมอเตอร์ 57 ซีรีส์ พร้อมเฟืองทดรอบ
ข้อควรระวัง
- ดาวน์โหลดฟรี! >>Economy Series Catalog (TH-EN-FY25) คลิกที่นี่
รายละเอียดสินค้า
- สเต็ปปิ้งมอเตอร์ 57 ซีรีส์พร้อมเฟืองทดรอบจาก MISUMI
- ช่วงแรงดันสัญญาณพัลส์: 5-24 V ไม่จำเป็นต้องเตรียมสวิตชิ่งพาวเวอร์ซัพพลาย 5 V หรือเชื่อมต่อตัวต้านทานจำกัดกระแสแบบอนุกรม
- ใช้งานได้ทั้งไฟฟ้ากระแสสลับ (AC) และไฟฟ้ากระแสตรง (DC) สามารถต่อกับขั้วกระแสไฟฟ้าแบบตรงหรือกลับขั้วได้
- สินค้าทุกรุ่นใช้เฟืองเฉียงเพื่อเพิ่มอายุการใช้งานและลดเสียงรบกวน
- หมวดอัตราทดมีครบถ้วน: 3, 7.5, 10 และ 15 ซึ่งครอบคลุมการใช้งานส่วนใหญ่
- มุมสเต็ปคือ 1.8°
- กระแส Output ของชุดขับมอเตอร์ (A): 1.0-4.3 A
- แรงดันของอุปกรณ์แหล่งจ่ายของชุดขับมอเตอร์ (V): VDC24-80 หรือ VAC20-60
คู่มือการเดินสายและการตั้งค่าสเต็ปปิ้งมอเตอร์ >>> รับชมตอนนี้
เครื่องมือแก้ไขปัญหาสเต็ปปิ้งมอเตอร์ >>> คลิกที่นี่
สเต็ปปิ้งมอเตอร์ ความคุ้มค่า 35 ซีรีส์
- ให้ แรงบิด เกาะที่เหนือชั้นด้วยตัวเลือก เฟืองทดรอบ แบบรวม
- เลือกอัตราส่วนการลดขนาดต่างๆ เพื่อให้เหมาะกับความต้องการดำเนินงานที่หลากหลาย
- เฟือง/เกียร์ เกลียวช่วยลดเสียงรบกวนและยืดอายุการใช้งานให้มีประสิทธิภาพราบรื่นยิ่งขึ้น
- ทำงานด้วยตัวเลือก อุปกรณ์แหล่งจ่าย ยืดหยุ่น
- มุม ขั้น 1.8° และการแบ่งย่อยสูงสุดถึง 25,600 ส่วนเพื่อ ความแม่นยำ ที่เหนือชั้น
มาตรฐาน MISUMI
ราคาถูกกว่า
ความหลากหลาย ผลิตภัณฑ์
อุปกรณ์รองรับท่อ 3D CAD
ภาพรวม ผลิตภัณฑ์ ของ สเต็ปปิ้งมอเตอร์
ผลิตภัณฑ์ สเต็ปปิ้งมอเตอร์ ซีรีส์ทั้งหมดใช้ เฟือง/เกียร์ เกลียวเพื่อยืดอายุการใช้งานและลดเสียงรบกวน ประเภทอัตราส่วนการลดขนาดมีครบถ้วน ได้แก่ 3, 7.5, 10 และ 15 ซึ่งครอบคลุมเงื่อนไขการทำงานส่วนใหญ่คุณสมบัติ ผลิตภัณฑ์ ของ สเต็ปปิ้งมอเตอร์

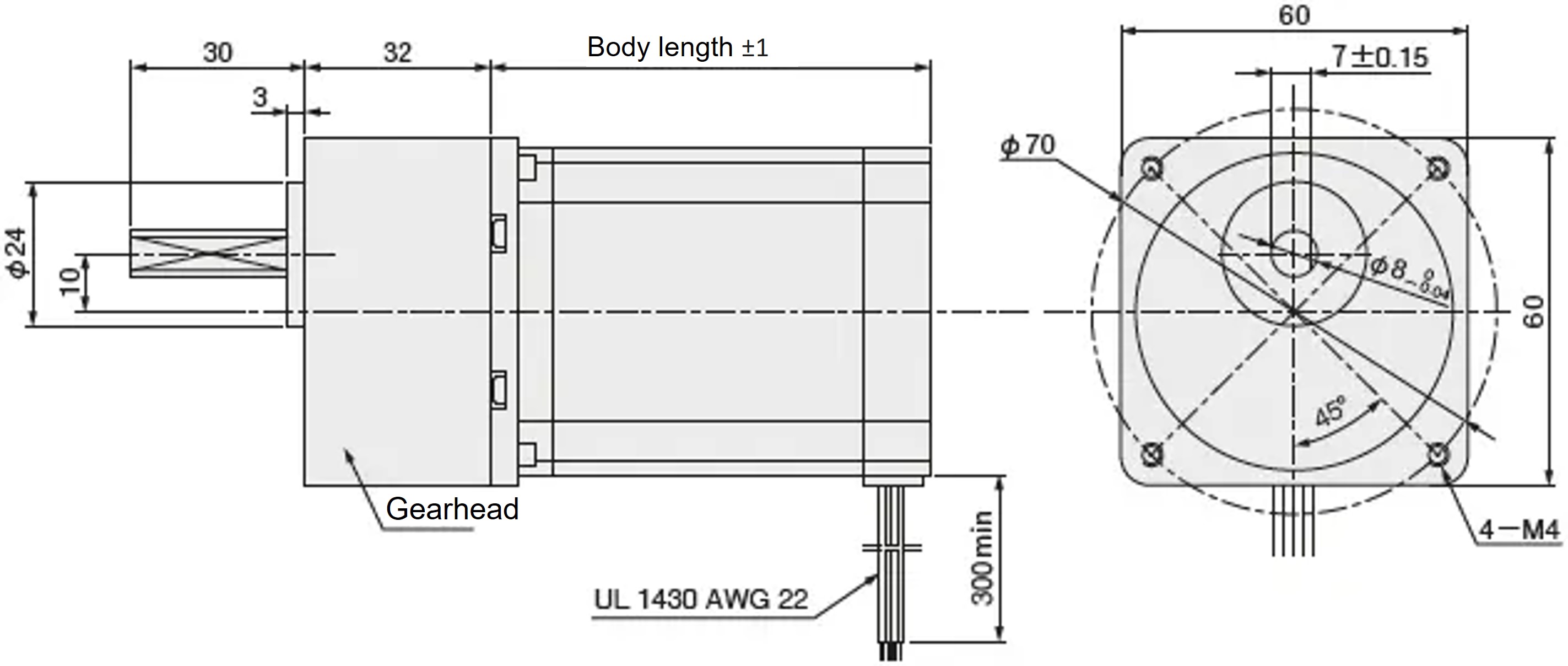

ดรออิ้งบอกขนาด ของ สเต็ปปิ้งมอเตอร์
* ค่าของ สเต็ปปิ้งมอเตอร์ ใน ( ) เป็นค่าอ้างอิง ชุดขับมอเตอร์ ของ สเต็ปปิ้งมอเตอร์
ตัวอย่างการใช้ สเต็ปปิ้งมอเตอร์
ข้อควรระวังในการใช้ สเต็ปปิ้งมอเตอร์
1. กระแสไฟฟ้า สูงสุด คลองเลื่อย โดย ชุดขับมอเตอร์ จะต้องไม่เกิน กระแสไฟฟ้า สูงสุดของ มอเตอร์
2. เฟืองทดรอบ ได้รับการออกแบบด้วย เฟืองตรง หลายชั้น ซึ่งมี แบ็คแลช/ระยะฟรี มากกว่าเมื่อเทียบกับกล่องเกียร์แบบอื่น (เช่น เฟืองทดรอบ แบบดาวเคราะห์ เฟืองทดรอบ แบบฮาร์มอนิก) ไม่แนะนำสำหรับการใช้งาน การวางตำแหน่ง ความแม่นยำสูง
3. การแบ่งย่อยสามารถปรับความนุ่มนวลของการหมุนได้เท่านั้น แทนที่จะเพิ่ม งานละเอียด
4. จำเป็นต้องใช้ สเต็ปปิ้งมอเตอร์ ร่วมกับ ชุดขับมอเตอร์ สเต็ปเปอร์ และไม่สามารถเชื่อมต่อกับ พาวเวอร์ซัพพลาย โดยตรงได้
5. ถือเป็นเรื่องปกติหากอุณหภูมิ พื้นผิว ของ สเต็ปปิ้งมอเตอร์ อยู่ระหว่าง 80 to 90°C
