พร็อกซิมิตี้เซนเซอร์ แบบแบน
แบรนด์ :
MISUMI
ข้อควรระวัง
- ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part 12 คลิกที่นี่
รายละเอียดสินค้า
พร็อกซิมิตี้เซนเซอร์ แบบแบน
พร็อกซิมิตี้เซนเซอร์เป็นสินค้าราคาประหยัด มีราคาถูกกว่าสินค้ามาตรฐานของ MISUMI มีหลายขนาดให้เลือกใช้งาน
[คุณสมบัติ]
● รูปร่าง : แบบแบน
● ทิศทางการตรวจจับ : ด้านบน
● ขนาดหัวตรวจจับ : 10 และ 18
● ระยะตรวจจับ (mm.): 3 และ 5
● รูปแบบเอาต์พุต : NPN (สามารถเลือกได้ระหว่างแบบ ปกติเปิด และ ปกติปิด)
● ความยาวสายไฟ (m.): 2
[การประยุกต์ใช้งาน]
เป็นองค์ประกอบที่สำคัญในระบบอัตโนมัติ ซึ่งหน้าที่หลักคือการตรวจจับวัตถุโดยไม่ต้องมีการสัมผัสทางกายภาพ
สินค้า Economy พร็อกซิมิตี้เซนเซอร์
ดีไซน์ตัวเครื่องแบบแบนความถี่สูงในการสวิตช์ทนทานต่ออุณหภูมิ
- ตัวเครื่องบางและแบน มีให้เลือกหลายมิติ
- มีตัวเลือกระยะการตรวจจับหลายแบบ
- มีให้เลือกใช้หลายรูปแบบและโหมดเอาต์พุต
- ความถี่การสลับที่รวดเร็ว สูงสุด 500 Hz สำหรับบางรุ่น เหมาะอย่างยิ่งสำหรับการใช้งานความเร็วสูง ช่วยให้มั่นใจได้ว่าจะตอบสนองได้อย่างรวดเร็วและแม่นยำ
- ทำงานในช่วงอุณหภูมิกว้าง -25°C ถึง +70°C เหมาะสำหรับสภาพแวดล้อมต่างๆ รวมถึงสภาพแวดล้อมที่มีอุณหภูมิสูง
มาตรฐาน MISUMI
ราคาถูกกว่า
ความหลากหลายของผลิตภัณฑ์
อุปกรณ์รองรับท่อ CAD 3D
ภาพรวมผลิตภัณฑ์

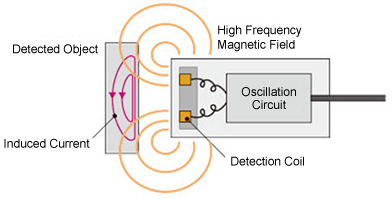

สวิตช์ตรวจจับวัตถุใกล้เป็นสวิตช์ระบุตำแหน่งประเภทหนึ่งที่ทำงานโดยไม่ต้องสัมผัสทางกลโดยตรงกับชิ้นส่วนที่เคลื่อนที่ เมื่อวัตถุเข้าใกล้พื้นผิวตรวจจับของสวิตช์ภายในระยะทำงาน สวิตช์สามารถทำงานได้โดยไม่ต้องสัมผัสทางกลหรือออกแรงกดใด ๆ จึงสามารถขับเคลื่อนอุปกรณ์ไฟฟ้ากระแสตรงหรือส่งคำสั่งควบคุมไปยังระบบคอมพิวเตอร์ (PLC) ได้ พร็อกซิมิตี้สวิตช์คือสวิตช์เซนเซอร์ประเภทหนึ่ง (เช่น สวิตช์แบบไม่สัมผัส) มีคุณสมบัติทั้งของสวิตช์จำกัดระยะ (ลิมิตสวิตช์) และไมโครสวิตช์ รวมถึงความสามารถในการตรวจจับ ทำงานได้อย่างน่าเชื่อถือ มีประสิทธิภาพที่เสถียร ตอบสนองความถี่ได้รวดเร็ว อายุการใช้งานยาวนาน มีความสามารถในการป้องกันสัญญาณรบกวนสูง และมีคุณสมบัติต่าง ๆ เช่น กันน้ำ ทนต่อแรงกระแทก และความทนทานต่อการกัดกร่อน
เปรียบเทียบผลิตภัณฑ์
| รุ่น | ผลิตภัณฑ์มาตรฐาน MISUMI | Economy Series | ||
| EMX4−T12 | C-Q10 | C-Q18 | ||
| ระยะตรวจจับ | 4 มม. | 3 มม. | 5 mm | |
| รูปแบบเอาต์พุต | NPN N.O. (แบบปกติเปิด) | NPN N.O. (แบบปกติเปิด)/NPN N.C. (แบบปกติปิด) | ||
| ขนาด | ขนาดเซนเซอร์ | 27 มม. x 12 มม. x 6.5 มม. | 27 มม. x 10 มม. x 6 มม. | 30 มม. x 18 มม. x 10 มม. |
| รูติดตั้ง | φ3.2 | φ3.2 | 2 ร่อง (5 x 3.4) | |
| พาวเวอร์ซัพพลาย | DC 3 สาย | DC 3 สาย | ||
| พิกัดแรงดันไฟฟ้าใช้งาน | 12/24 V DC (10 ถึง 30 V DC) อัตราการกระเพื่อมที่ยอมรับได้ 3% p-p หรือต่ำกว่า | 12/24 V DC (10 ถึง 30 V DC) อัตราระลอกที่อนุญาต 10% p-p หรือต่ำกว่า | ||
| แรงดันไฟตก | 1 V หรือน้อยกว่า | 2.5 V หรือน้อยกว่า | ||
| ฮิสเทอรีซิสของสวิตช์ | ประมาณ 20% หรือต่ำกว่า | 15% หรือต่ำกว่า | ||
| อุณหภูมิแวดล้อมที่ใช้งาน | -10 ถึง +50°C | -25 ถึง +70°C | ||
| ลักษณะอุณหภูมิ | ภายใน± 20% (สำหรับระยะการทำงานที่ +23°C) | ภายใน± 10% (สำหรับการทำงานที่ +25°C) | ||
| ระดับการป้องกัน | IP67 | IP67 | ||
| วัสดุเคส | โพลีคาร์บอเนต | ABS | ||

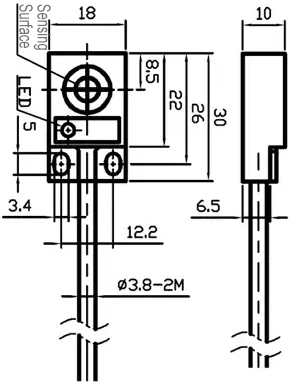

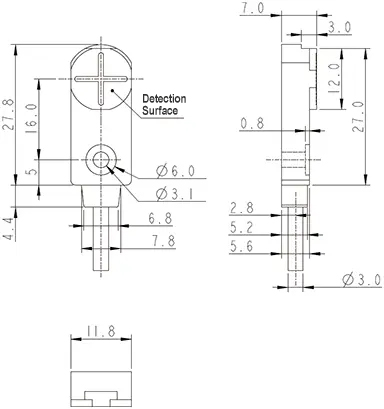

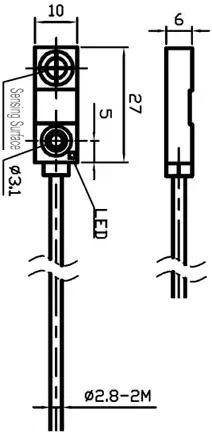

ดรออิ้งบอกขนาด
ตารางข้อมูลจำเพาะ
| รหัสสินค้า | รุ่นเอาต์พุต | โหมด ทำงาน | ระยะตรวจจับ L1 | วิธีการเอาต์พุต | แรงดันไฟฟ้าใช้งาน | ระดับการป้องกัน การจัดอันดับ | อุณหภูมิใช้งาน | การลัดวงจร การป้องกัน | เกินพิกัด กระแสไฟฟ้า | พื้นผิวตรวจจับ วัสดุ | ความยาว ขดลวด | |
| C-Q10-N11 | DC 3 สาย (NPN) | ชนิดตรวจจับพื้นผิวด้านบน | NO | 3 มม | แบบไม่มีชีลด์ | 10 ถึง 30 V DC | IP67 | -25°C ถึง + 70°C | YES | 100 mA | ABS | 2 ม. |
| C-Q10-N12 | NC | |||||||||||
| C-Q18-N01 | NO | 5 มม. | ชิลด์ | 200 mA | ||||||||
| C-Q18-N02 | NC | |||||||||||
| E-MSMW23N | NO | 4 มม. | แบบไม่มีชีลด์ | 100 mA | ||||||||
| E-MSMW23P | DC 3 สาย (PNP) | |||||||||||
| E-Q10-P11 | 3 มม | |||||||||||
| E-Q18-P01 | 5 มม. | ชิลด์ | 200 mA | |||||||||
| รหัสสินค้า | NO | NC | NO | NC | NO | |||||||||||||
| C-Q10-N11(NPN) | C-Q10-N12(NPN) | C-Q18-N01(NPN) | C-Q18-N02(NPN) | E-MSMW23N (NPN) | ||||||||||||||
| E-Q10-P11(PNP) | — | E-Q18-P01 (PNP) | — | E-MSMW23P (PNP) | ||||||||||||||
| ระยะการตรวจจับ | 3 มม | 5 มม. | 4 มม. | |||||||||||||||
| แรงดันไฟฟ้าใช้งาน | 10 ถึง 30 V DC | |||||||||||||||||
| แรงดันไฟฟ้า Pulse ที่อนุญาต | < 10% | |||||||||||||||||
| กระแสไฟฟ้าไม่มีโหลด | < 10 mA | |||||||||||||||||
| เกินพิกัด กระแสไฟฟ้า | 100 mA | 200 mA | 100 mA | |||||||||||||||
| กระแสไฟรั่ว | < 0.01 mA | |||||||||||||||||
| แรงดันไฟตก | < 1.5 V | < 2.5 V | < 1.5 V | |||||||||||||||
| ความถี่การสลับ | 250HZ | 500HZ | ||||||||||||||||
| เวลาตอบสนอง | 0.5 ms | |||||||||||||||||
| ฮิสเทอรีซิสของสวิตช์ | < 15%(Sr) | |||||||||||||||||
| ความสามารถในการทวนซ้ำ | < 1.0%(Sr) | |||||||||||||||||
| ระดับการป้องกัน | IP67 | |||||||||||||||||
| อุณหภูมิใช้งาน | -25°C ถึง + 70°C | |||||||||||||||||
| การเปลี่ยนแปลงของอุณหภูมิ | < 10%(Sr) | |||||||||||||||||
| อุปกรณ์ป้องกันวงจรไฟฟ้า | YES | |||||||||||||||||
| วัสดุพื้นผิวตรวจจับ | ABS | |||||||||||||||||
| ความยาว ขดลวด | 2 ม. | |||||||||||||||||
คุณสมบัติผลิตภัณฑ์
ประเภทที่ 1: ความแม่นยำในการตรวจจับสูง (ขดลวดพันแน่น, ระยะตรวจจับคงที่)

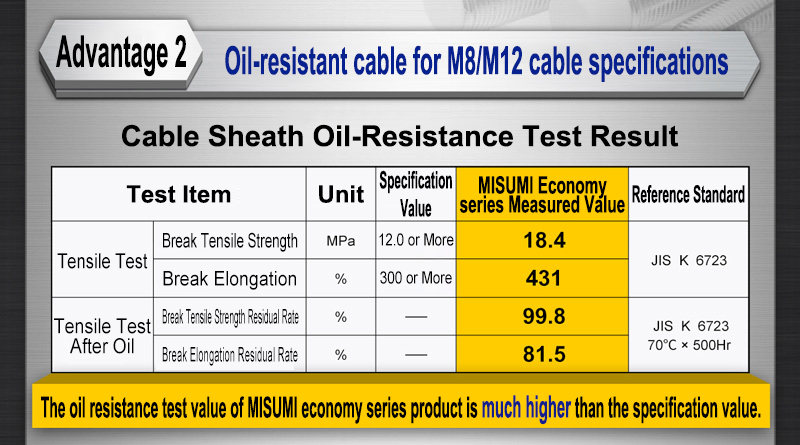

ประเภทที่ 2: สเปคสายเคเบิลทั้ง M8/M12 ใช้สายเคเบิลทนน้ำมัน (ผลการทดสอบเหนือกว่ามาตรฐานระดับประเทศมาก)

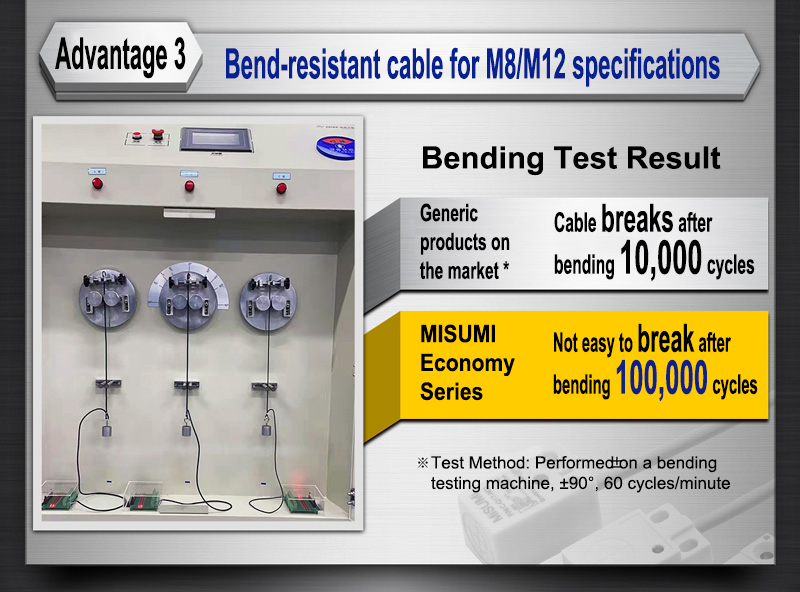

ประเภทที่ 3: สเปคสายเคเบิลทั้ง M8/M12 ใช้สายเคเบิลทนการงอ (ผลการทดสอบเหนือกว่าสินค้าในตลาดมาก)

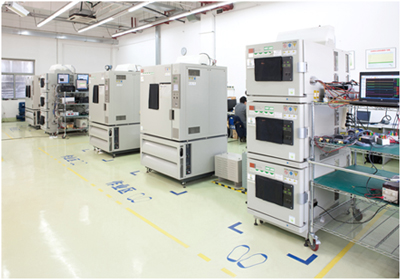

อุปกรณ์ทดสอบมาตรฐาน รับประกันคุณภาพ
ประเภทที่ 2: สเปคสายเคเบิลทั้ง M8/M12 ใช้สายเคเบิลทนน้ำมัน (ผลการทดสอบเหนือกว่ามาตรฐานระดับประเทศมาก)
ประเภทที่ 3: สเปคสายเคเบิลทั้ง M8/M12 ใช้สายเคเบิลทนการงอ (ผลการทดสอบเหนือกว่าสินค้าในตลาดมาก)
DC 3-ขดลวด เอาท์พุต NPN
ZD: ไดโอดซีเนอร์ดูดซับไฟกระชาก
Tr: ทรานซิสเตอร์ Output แบบ NPN
D: ไดโอดป้องกันพาวเวอร์ซัพพลายย้อนกลับ
ZD: ไดโอดซีเนอร์ดูดซับไฟกระชาก
Tr: ทรานซิสเตอร์ Output แบบ NPN
D: ไดโอดป้องกันพาวเวอร์ซัพพลายย้อนกลับ
แผนภาพการเชื่อมต่อสายไฟ
ตัวอย่างการใช้งาน

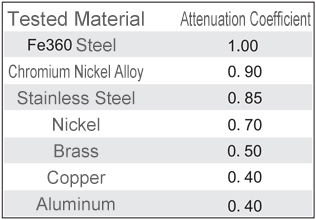

ค่าสัมประสิทธิ์การลดทอนของเซนเซอร์
