สายพานไทม์มิ่ง HTD5M

แบรนด์ :

MISUMI

ข้อควรระวัง

สินค้าบางรายการใน [สายพานไทม์มิ่ง HTD5M] มีกำหนดจะยกเลิกการวางจำหน่ายในวันที่ 31/10/2025 อย่างไรก็ตาม เราจะยังคงจำหน่ายจนกว่าสต๊อกจะหมด
ดาวน์โหลดฟรี! >> แค็ตตาล็อกซีรี่ส์ ความคุ้มค่า ver2023 (TH-EN)_Part05 คลิกที่นี่

รายละเอียดสินค้า

・ ประเภทผลิตภัณฑ์: สายพานไทม์มิ่ง รุ่น HTD5M
・ ความกว้างของสายพาน [mm]: 9, 15, 25, 30
・ ความยาวเส้นรอบวง [mm]: 175 ・ 4260
・ จำนวน ฟัน:35 - 852
・ ไทม์มิ่งพูลเล่ย์และสายพานมักใช้เพื่อส่งกำลังการหมุนจากมอเตอร์ พวกเขาบรรลุการขับขี่และการส่งผ่านโดยการใช้ฟันของรอกกับสายพาน
・ นี่คือสินค้าราคาประหยัด ซึ่งราคาถูกกว่าสินค้ามาตรฐานของ MISUMI

สินค้า Economy สายพานไทม์มิ่ง HTD 5M

ประหยัดพื้นที่เส้นรูปฟันโค้งช่วงอุณหภูมิในการใช้งาน

- การออกแบบที่กะทัดรัดเพื่อการใช้งานที่ประหยัดพื้นที่ ด้วยระยะฟันที่เล็กกว่าและขนาดที่กะทัดรัดให้เลือกหลากหลาย สายพาน HTD 5M ของเราจึงเหมาะอย่างยิ่งสำหรับการใช้งานที่มีพื้นที่จำกัด

- โปรไฟล์ฟันโค้งที่มีเอกลักษณ์เฉพาะส่งกำลังได้สูงกว่าเมื่อเปรียบเทียบกับโปรไฟล์สี่เหลี่ยมคางหมูแบบดั้งเดิม ช่วยให้มีประสิทธิภาพสูงสุดและลดการสูญเสียพลังงาน

- ออกแบบมาเพื่อให้ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิที่ระบุ

- เส้นรูปฟันโค้งช่วยลดการสั่นสะเทือนและเสียงรบกวนให้เหลือน้อยที่สุด ทำให้การทำงานราบรื่นและเงียบยิ่งขึ้น

- สายพานเหล่านี้เหมาะสำหรับอุตสาหกรรมและอุปกรณ์หลากหลายประเภท ไม่ว่าจะเป็นระบบอัตโนมัติ เครื่องจักรบรรจุภัณฑ์ และเครื่องจักรทั่วไป โดยแสดงให้เห็นถึงความสามารถในการปรับตัวได้อย่างดีเยี่ยม

มาตรฐาน MISUMI

ราคาถูกกว่า

ความหลากหลายของผลิตภัณฑ์

3D CAD
อุปกรณ์รองรับท่อ CAD 3D

ภาพรวมผลิตภัณฑ์สายพานไทม์มิ่ง

โดยปกติแล้ว ไทม์มิ่งพูลเล่ย์และสายพานไทม์มิ่งมักใช้ในการออกแบบกลไกสำหรับส่งกำลังการหมุนที่เกิดขึ้นจากมอเตอร์
การขับและการส่งกำลังเกิดขึ้นจากการประสานระหว่างฟันของไทม์มิ่งพูลเล่ย์และสายพานไทม์มิ่ง
การผลิตในประเทศจีนให้คุณภาพของ MISUMI ในราคาที่ต่ำ

คุณสมบัติผลิตภัณฑ์สายพานไทม์มิ่ง

■ สายพานไทม์มิ่งยางแบบ HTD เส้นรูปฟันโค้ง (H3M/H5M)
คุณสมบัติ 1: เส้นรูปฟันโค้งสามารถส่งกำลังได้สูงกว่าเมื่อเทียบกับฟันทรงสี่เหลี่ยมคางหมู
คุณสมบัติ 2: ประหยัดและไม่ต้องซ่อมบำรุง
คุณสมบัติ 3: ยางฟันสายพานใช้คลอโรพรีนเพื่อปกป้องแกนลวดจากสิ่งสกปรก คราบน้ำมัน และสภาพแวดล้อมที่เปียกชื้น
คุณสมบัติ 4: · มีความนำไฟฟ้าในระดับหนึ่ง
คุณสมบัติ 5: · ช่วงอุณหภูมิใช้งานที่แนะนำ: -10 ถึง 90°C

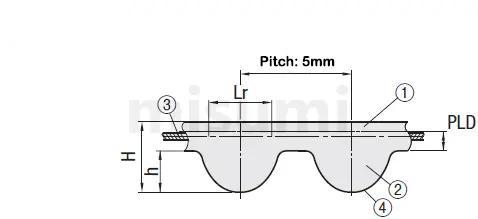

ดรออิ้งบอกขนาดสายพานไทม์มิ่ง

ดรออิ้งบอกขนาดของสายพานผลิตภัณฑ์ซีรีส์ Economy ของ MISUMI

ภาพรวมสเปคสายพานไทม์มิ่ง

■ ตารางสเปควัสดุ/สายพานไทม์มิ่ง

วัสดุ
① ยางด้านหลัง	คลอโรพรีน
② ยาง ฟัน	คลอโรพรีน
③ ขดลวด คอร์/แกน	ไฟเบอร์กลาส
④ ผ้ารองหลัง	ผ้าใบไนล่อน

ประเภท	พิทช์ฟัน	Lr	H	h	PLD
H5M	5	3.05	3.8	2.06	0.5715

ความยาวรอบสายพานคือความยาวแกนลวด

อุณหภูมิใช้งาน: -10 ถึง 90°C

รุ่นที่สลักอยู่ด้านหลังของผลิตภัณฑ์คือรุ่นของผู้ผลิต

MISUMI ไม่รับรองหรือให้คำมั่นกับแบรนด์ผลิตภัณฑ์นี้

สำหรับความสามารถในการส่งกำลัง การคำนวณ และวิธีการออกแบบของสายพาน Timing Belt ซีรีส์ Economy กรุณาอ้างอิงคู่มือการออกแบบตามมาตรฐานแห่งชาติ (GB)

ตัวอย่างการใช้งานสายพานไทม์มิ่ง

Drawing แสดงตัวอย่างวิธีการใช้งานสายพานไทม์มิ่ง	คำแนะนำการใช้งานล้อไทม์มิ่งและสายพานไทม์มิ่ง
	①การขับเคลื่อน (ล้อขับเคลื่อนจะถูกขับเคลื่อนด้วยล้อส่งกำลัง)
	②การส่งกำลัง (ใช้สำหรับการเคลื่อนไหวซ้ำ ๆ โดยวัตถุไม่หมุนและต้องการความแม่นยำในการวางตำแหน่งสูง)

Drawing แสดงตัวอย่างวิธีการใช้งานสายพานไทม์มิ่ง	คำแนะนำการใช้งานล้อไทม์มิ่งและสายพานไทม์มิ่ง
	③การลำเลียง (แผ่นเพลทจะถูกลำเลียงด้วยสายพานไทม์มิ่งซึ่งมีฟันสองเส้น)
	④ การส่งกำลังแบบแรงดึง (ชิ้นงานจะถูกยึดและส่งโดยสายพาน)

การใช้งานอุตสาหกรรมของสายพานไทม์มิ่ง

อาหาร	เซมิคอนดักเตอร์	สมาร์ทโฟน

อุตสาหกรรมยานยนต์	เครื่องใช้ไฟฟ้าและอิเล็กทรอนิกส์	ทางการแพทย์

วิธีการใช้งานสายพานไทม์มิ่ง

■ วิธีการติดตั้งสำหรับระบบส่งกำลังด้วยสายพานไทม์มิ่ง
①	ปิดพาวเวอร์ซัพพลาย, ถอดฝาครอบป้องกัน, คลายสลักเกลียวชุดประกอบมอเตอร์, ขยับมอเตอร์เพื่อให้สายพานหลวมพอ. สายพานสามารถถอดออกได้โดยไม่ต้องงัด อย่าพยายามงัดสายพานลง
②	ถอดสายพานเก่าออกและตรวจสอบการสึกหรอที่ผิดปกติ การสึกหรอมากเกินไปอาจหมายความว่ามีปัญหาในการออกแบบหรือการงานซ่อมบำรุงของอุปกรณ์ส่งกำลัง
③	เลือกสายพานที่เหมาะสมเพื่อเปลี่ยน
④	ในการทำความสะอาดสายพานและรอก ให้ใช้ผ้าเช็ดชิ้นงานที่จุ่มในของเหลวที่ไม่ระเหยในปริมาณเล็กน้อย การแช่ในน้ำยาทำความสะอาดหรือล้างสายพานด้วยน้ำยาทำความสะอาดไม่แนะนำ ในการกำจัดคราบไขมัน ไม่ควรใช้กระดาษทรายเช็ดหรือขูดด้วยวัตถุที่มีคม สายพานต้องแห้งก่อนการติดตั้งและการใช้งาน
⑤	ตรวจสอบพูลเล่ย์ว่ามีการสึกหรอหรือรอยแตกที่ผิดปกติหรือไม่ หากการสึกหรอมากเกินไป พูลเล่ย์ต้องถูกเปลี่ยน
⑥	ตรวจสอบว่าพูลเล่ย์มีความสมมาตรเชิงเส้นหรือไม่ ความสมมาตรเชิงเส้นของพูลเล่ย์เป็นสิ่งสำคัญต่อการทำงานของสายพานไทม์มิ่ง โดยเฉพาะอุปกรณ์ส่งกำลังของสายพานไทม์มิ่ง ความไม่สมมาตรของพูลเล่ย์แสดงดังนี้:

⑦	ตรวจสอบส่วนประกอบของอุปกรณ์ส่งกำลังที่เหลือ เช่น ตลับลูกปืนและบูช สำหรับความสมมาตร ความทนทาน การหล่อลื่น และเงื่อนไขอื่น ๆ
⑧	ติดตั้งสายพานใหม่บนพูลเล่ย์ อย่าใช้แรงงัดหรือออกแรงมากเกินไป
⑨	ขันให้แน่นเพื่อลดระยะห่างตรงกลางของอุปกรณ์ส่งกำลังจนกว่าตัวทดสอบแรงตึงจะตรวจพบว่าแรงตึงของสายพานเหมาะสม หมุนพวงมาลัยมือหมุนหลายครั้งด้วยมือของคุณ ทดสอบความตึงอีกครั้ง
⑩	ขันสลักเกลียวงานประกอบของมอเตอร์และปรับแรงบิดให้ถูกต้อง เนื่องจากการเปลี่ยนแปลงใด ๆ ในระยะห่างของศูนย์กลางของอุปกรณ์ส่งกำลังระหว่างการทำงานจะส่งผลให้ประสิทธิภาพของสายพานลดลง จึงเป็นสิ่งสำคัญที่จะต้องตรวจสอบให้แน่ใจว่าชิ้นส่วนส่งกำลังทั้งหมดได้รับการขันให้แน่นแล้ว
⑪	เริ่มต้นอุปกรณ์และสังเกตการทำงานของสายพานเพื่อดูว่ามีการสั่นสะเทือนที่ผิดปกติหรือไม่ และฟังอย่างระมัดระวังว่ามีเสียงที่ผิดปกติหรือไม่ ควรปิดเครื่องและตรวจสอบสภาพของแบริ่งและมอเตอร์ หากรู้สึกว่าร้อนเกินไปเมื่อสัมผัส สายพานอาจจะตึงเกินไป ตลับลูกปืนอาจจะไม่สมมาตร หรือการหล่อลื่นอาจจะไม่ถูกต้อง

ข้อควรระวังในการใช้งานสายพานไทม์มิ่ง

① ห้ามงอสายพานไทม์มิ่งด้วยแรง
ห้ามงอสายพานโดยเด็ดขาด ซึ่งอาจทำให้เกิดการแตกหักได้ง่าย

ห้ามใช้สัมผัสโดยตรงกับน้ำ, ตัวทำละลาย, น้ำมัน, กรด, ด่าง, รังสี UV, โอโซน, ฯลฯ

③ โปรดหลีกเลี่ยงการใช้หรือเก็บรักษาในอุณหภูมิสูงหรือต่ำเกินไปนอกช่วงอุณหภูมิใช้งาน หรือในสภาพแวดล้อมที่มีความชื้นสูง
④ ในระหว่างการติดตั้งและบำรุงรักษา ต้องแน่ใจว่าได้ตัดพาวเวอร์ซัพพลายและยืนยันว่าเครื่องหยุดทำงานอย่างสมบูรณ์ก่อนดำเนินการต่อ
⑤ เมื่ออาจมีสิ่งสกปรก ให้ตั้งการ์ดไว้เสมอ

สินค้าที่เกี่ยวข้องกับสายพานไทม์มิ่ง

สายพานไทม์มิ่งรุ่น S3M	สายพานไทม์มิ่งรุ่น S5M	ไทม์มิ่งพูลเล่ย์ S3M

รุ่นอ้างอิง: C-HTBN141S3M-60	รุ่นอ้างอิง: C-HTBN350S5M-150	รุ่นอ้างอิง: C-HTPA18S3M100-A-P5

ดรออิ้งบอกขนาดสายพานไทม์มิ่ง

MISUMI สเปคครบถ้วน ขายตรงจากโรงงาน คุณภาพดั้งเดิม

ตารางแสดงรายละเอียดจำเพาะของสายพานไทม์มิ่ง

■ ตารางแสดงรายละเอียดจำเพาะ
■ ประเภท H5M (ระยะพิทช์ฟัน: 5 มม.)

หมายเลข สายพาน	ความกว้างของสายพาน ขนาดเกลียว	จำนวน ซี่, แถว, ชุด	ความยาวรอบเส้นรอบวงสายพาน (มม.)
175H5M	90 (9 มม.) 150 (15 มม.) 250 (25 มม.) 300 (30 มม.)	35	175
180H5M		36	180
185H5M		37	185
200H5M		40	200
210H5M		42	210
215H5M		43	215
220H5M		44	220
225H5M		45	225
230H5M		46	230
235H5M		47	235
245H5M		49	245
250H5M		50	250
255H5M		51	255
260H5M		52	260
265H5M		53	265
270H5M		54	270
275H5M		55	275
280H5M		56	280
285H5M		57	285
290H5M		58	290
295H5M		59	295
300H5M		60	300
305H5M		61	305
310H5M		62	310
320H5M		64	320
325H5M		65	325
330H5M		66	330
335H5M		67	335
340H5M		68	340
345H5M		69	345
350H5M		70	350
355H5M		71	355
360H5M		72	360
365H5M		73	365
370H5M		74	370
375H5M		75	375
380H5M		76	380
385H5M		77	385
390H5M		78	390
395H5M		79	395
400H5M		80	400
405H5M		81	405
410H5M		82	410
420H5M		84	420
425H5M		85	425
430H5M		86	430
435H5M		87	435
440H5M		88	440
450H5M		90	450
460H5M		92	460
465H5M		93	465
470H5M		94	470
475H5M		95	475
480H5M		96	480
490H5M		98	490
495H5M		99	495
500H5M		100	500
505H5M		101	505
510H5M		102	510
515H5M		103	515
520H5M		104	520
525H5M		105	525
530H5M		106	530
535H5M		107	535
540H5M	108	540
545H5M	109	545
550H5M	110	550
560H5M	112	560
565H5M	113	565
570H5M	114	570
575H5M	115	575
580H5M	116	580
585H5M	117	585
590H5M	118	590
595H5M	119	595
600H5M	120	600
605H5M	121	605
610H5M	122	610
615H5M	123	615
620H5M	124	620
625H5M	125	625
630H5M	126	630
635H5M	127	635
640H5M	128	640
645H5M	129	645
650H5M	130	650
655H5M	131	655
660H5M	132	660
665H5M	133	665
670H5M	134	670
675H5M	135	675
680H5M	136	680
685H5M	137	685
690H5M	138	690
695H5M	139	695
700H5M	140	700
710H5M	142	710
715H5M	143	715
720H5M	144	720
725H5M	145	725
730H5M	146	730
735H5M	147	735
740H5M	148	740
745H5M	149	745
750H5M	150	750
755H5M	151	755
760H5M	152	760

หมายเลข สายพาน	ความกว้างของสายพาน ขนาดเกลียว	จำนวน ซี่, แถว, ชุด	ความยาวรอบเส้นรอบวงสายพาน (มม.)
765H5M	90 (9 มม.) 150 (15 มม.) 250 (25 มม.) 300 (30 มม.)	153	765
770H5M		154	770
775H5M		155	775
780H5M		156	780
790H5M		158	790
800H5M		160	800
805H5M		161	805
810H5M		162	810
815H5M		163	815
820H5M		164	820
825H5M		165	825
830H5M		166	830
835H5M		167	835
845H5M		169	845
850H5M		170	850
860H5M		172	860
870H5M		174	870
890H5M		178	890
900H5M		180	900
920H5M		184	920
925H5M		185	925
930H5M		186	930
935H5M		187	935
940H5M		188	940
950H5M		190	950
955H5M		191	955
960H5M		192	960
965H5M		193	965
975H5M		195	975
980H5M		196	980
985H5M		197	985
1000H5M		200	1000
1015H5M		203	1015
1020H5M		204	1020
1025H5M		205	1025
1035H5M		207	1035
1050H5M		210	1050
1075H5M		215	1075
1080H5M		216	1080
1100H5M		220	1100
1110H5M		222	1110
1125H5M		225	1125
1135H5M		227	1135
1140H5M		228	1140
1145H5M		229	1145
1150H5M		230	1150
1160H5M		232	1160
1175H5M		235	1175
1180H5M		236	1180
1190H5M		238	1190
1195H5M		239	1195
1200H5M		240	1200
1210H5M		242	1210
1225H5M		245	1225
1235H5M		247	1235
1250H5M		250	1250
1270H5M		254	1270
1295H5M		259	1295
1310H5M		262	1310
1340H5M		268	1340
1350H5M		270	1350
1380H5M		276	1380
1390H5M		278	1390
1400H5M		280	1400
1420H5M	284	1420
1455H5M	291	1455
1490H5M	298	1490
1500H5M	300	1500
1520H5M	304	1520
1530H5M	306	1530
1540H5M	308	1540
1575H5M	315	1575
1595H5M	319	1595
1635H5M	327	1635
1690H5M	338	1690
1700H5M	340	1700
1720H5M	344	1720
1760H5M	352	1760
1800H5M	360	1800
1870H5M	374	1870
1875H5M	375	1875
1895H5M	379	1895
1900H5M	380	1900
1945H5M	389	1945
2000H5M	400	2000
2050H5M	410	2050
2100H5M	420	2100
2250H5M	450	2250
2350H5M	470	2350
2460H5M	492	2460
2500H5M	500	2500
2525H5M	505	2525
2650H5M	530	2650
2670H5M	534	2670
2730H5M	546	2730
2760H5M	552	2760
2800H5M	560	2800
2850H5M	570	2850
3060H5M	612	3060
3070H5M	614	3070
3255H5M	651	3255
3360H5M	672	3360
3470H5M	694	3470
3660H5M	732	3660
3770H5M	754	3770
4260H5M	852	4260
