ตัวดัน ยูรีเทน ชนิดเกลียวนอก
แบรนด์ :
MISUMI
ข้อควรระวัง
- ดาวน์โหลดฟรี! >> แคตตาล็อกซีรี่ส์ ความคุ้มค่า ver2023 (TH-EN)_Part09 คลิกที่นี่
รายละเอียดสินค้า
・ ประเภทผลิตภัณฑ์: พุชเชอร์ ยูรีเทน ชนิด สตัดเกลียว ซีรีส์ C-USLH / C-USLM
・ โบลท์ที่เคลือบโพลียูรีเทนที่ส่วนหน้าช่วยลดแรงกระแทก ลดการสั่นสะเทือนและเสียงรบกวน และปกป้องชิ้นงานจากความเสียหาย
· สต๊อปเปอร์โบลท์มีแกนโลหะพร้อมร่องประแจเพื่อการติดตั้งและถอดที่ง่ายดาย
・ ขนาดสกรูยึด:M6, M8, M10, M12, M16, M20
・ ความแข็ง ยูรีเทน:ชอร์ A70 (C-USLM), ชอร์ A90 (C-USLH)
・ นี่คือสินค้าราคาประหยัด ซึ่งราคาถูกกว่าสินค้ามาตรฐานของ MISUMI
ภาพรวมสินค้าโบลต์ตัวหยุด
โบลต์ตัวหยุดใช้กันอย่างแพร่หลายในงานที่ต้องการขีดจำกัด การบัฟเฟอร์ ลดการสั่นสะเทือน ลดเสียงรบกวน และดูดซับแรงกระแทก
ส่วนหน้าของโบลต์ตัวหยุดหุ้มด้วยยางยูรีเทน ซึ่งสามารถป้องกันการชนกันระหว่างชิ้นส่วนได้อย่างมีประสิทธิภาพและหลีกเลี่ยงการกระแทก
แกนโลหะของโบลต์ตัวหยุดติดตั้งร่องประแจ เพื่อให้ติดตั้งและถอดได้ง่าย
ส่วนหน้าของโบลต์ตัวหยุดหุ้มด้วยยางยูรีเทน ซึ่งสามารถป้องกันการชนกันระหว่างชิ้นส่วนได้อย่างมีประสิทธิภาพและหลีกเลี่ยงการกระแทก
แกนโลหะของโบลต์ตัวหยุดติดตั้งร่องประแจ เพื่อให้ติดตั้งและถอดได้ง่าย
คุณสมบัติผลิตภัณฑ์โบลต์ตัวหยุด
คุณสมบัติ 1 : โบลต์ตัวหยุดแกนโลหะทำจากสแตนเลส ซึ่งมีความสามารถในการป้องกันการกัดกร่อนและใช้งานได้หลากหลาย
คุณสมบัติ 2 : โบลต์ตัวหยุดเคลือบยูรีเทนยังคงความยืดหยุ่นในระดับหนึ่งในขณะที่มีความแข็งแรงเชิงกลสูงเยี่ยม และยากที่จะเกิดรอยเว้าและความเสียหายต่อพื้นผิวสัมผัส
คุณสมบัติ 3 : ความหนาของยูรีเทนที่ด้านหน้าของโบลต์ตัวหยุดเพิ่มขึ้นเมื่อเทียบกับสินค้ามาตรฐาน ทนต่อแรงกระแทกได้ดีกว่าและไม่เสียรูปง่าย ๆ ช่วยยืดอายุการใช้งานโดยรวม
คุณสมบัติ 4 : การเคลือบโพลียูรีเทนที่ด้านหน้า สามารถลดเสียงรบกวนที่เกิดจากการชนกันระหว่างโบลต์ตัวหยุดกับชิ้นส่วนต่าง ๆ ได้
คุณสมบัติ 2 : โบลต์ตัวหยุดเคลือบยูรีเทนยังคงความยืดหยุ่นในระดับหนึ่งในขณะที่มีความแข็งแรงเชิงกลสูงเยี่ยม และยากที่จะเกิดรอยเว้าและความเสียหายต่อพื้นผิวสัมผัส
คุณสมบัติ 3 : ความหนาของยูรีเทนที่ด้านหน้าของโบลต์ตัวหยุดเพิ่มขึ้นเมื่อเทียบกับสินค้ามาตรฐาน ทนต่อแรงกระแทกได้ดีกว่าและไม่เสียรูปง่าย ๆ ช่วยยืดอายุการใช้งานโดยรวม
คุณสมบัติ 4 : การเคลือบโพลียูรีเทนที่ด้านหน้า สามารถลดเสียงรบกวนที่เกิดจากการชนกันระหว่างโบลต์ตัวหยุดกับชิ้นส่วนต่าง ๆ ได้
Drawing ระบุขนาดโบลต์ตัวหยุด
ภาพรวมของสเปคโบลต์ตัวหยุด
| ชนิด | สต๊อปเปอร์ | แกนโลหะ | เส้นผ่านศูนย์กลางภายนอก D | ความยาว L | เกลียว M | ||
 ความแข็ง | สี |  วัสดุ | วัสดุ | (เกลียวหยาบ) | |||
| C-USLH | Shore A90 | สีเขียว | ยูรีเทน | สแตนเลส | ⌀6 ถึง ⌀10 | 10 to 25 | M3 ถึง M10 |
| C-USLM | Shore A70 | สีดำ | |||||
ตัวอย่างการใช้งานโบลต์ตัวหยุด
| ตัวอย่างการใช้งาน 1 | วัตถุประสงค์ของโบลต์ตัวหยุด จัดตำแหน่งชิ้นงานต่าง ๆ ที่มีความกว้างต่างกันให้อยู่ตรงกลางผ่านกระบอกสูบที่มีระยะเคลื่อนที่ตายตัว การทำงานของโบลต์ตัวหยุด ชิ้นงานได้รับการจัดเรียงไว้ทั้งสองด้านของกลไก ดึงออกแล้วหมุนปุ่มบิดด้วยกรงเล็บ เพื่อชี้กรงเล็บของลูกบิดไปยังร่องที่ดำเนินการบนสต๊อปเปอร์ ความสูงของบล็อกกดสามารถเปลี่ยนได้ ขึ้นอยู่กับความสูงของร่องที่กำลังดำเนินการบนสต๊อปเปอร์ โบลต์ตัวหยุดเปลี่ยนตำแหน่งของบล็อกกดเพื่อจัดชิ้นงานที่อยู่ติดกันและมีความกว้างต่างกันให้อยู่ตรงกลางได้อย่างง่ายดาย |
 | |
| ตัวอย่างการใช้งาน 2 | วัตถุประสงค์และการทำงานของโบลต์ตัวหยุด อุปกรณ์นี้จะปรับเทียบชิ้นงานที่วางคร่าว ๆ บนสายพานลำเลียงของส่วนประกอบอื่น ๆ และเข้าสู่กระบวนการถัดไป สิ่งแวดล้อม และการใช้งานโบลต์ตัวหยุด กดชิ้นงานลงบนปลายตำแหน่งภายนอกของชุดประกอบ ปรับเทียบชิ้นงานที่ลำเลียงในทิศทางตั้งฉากกับแกนกระบอกสูบผ่านกลไกที่มีโบลต์ตัวหยุดเคลือบยูรีเทน |
 |
ข้อควรระวังการใช้งานโบลต์ตัวหยุด
① โบลต์ตัวหยุดห้ามใช้ในสภาพแวดล้อมที่ชื้นหรือมีน้ำ เนื่องจากจะทำให้ยูรีเทนเกิดการไฮโดรไลซิส
② ลักษณะการไฮโดรไลซิสของยูรีเทน
หากใช้ยูรีเทนเป็นเวลานานในสภาพแวดล้อมที่ชื้นหรือมีน้ำ ยูรีเทนจะเกิดการไฮโดรไลซิสและเสื่อมสภาพไป
ข้อแนะนำให้จัดการอุณหภูมิและความชื้นของคลังสินค้า ตลอดจนสภาพแวดล้อมการทำงานในพื้นที่ที่มีความชื้นสูง เพื่อยืดอายุการใช้งานของโบลต์ตัวหยุด
④ การเปลี่ยนขนาดของยูรีเทน
ขนาดของยูรีเทนจะเปลี่ยนไปตามอุณหภูมิโดยรอบ แต่ปริมาณการเปลี่ยนแปลงมีไม่มาก และสามารถคืนสภาพสู่ขนาดเดิมได้หลังจากผ่านไปสองสามชั่วโมงที่อุณหภูมิห้อง
⑤ ค่าพิกัดความเผื่อของความแข็งโดยทั่วไปอยู่ที่ระดับ Shore ±5° ซึ่งเป็นค่าปกติ
(*ค่าพิกัดความเผื่อของความแข็งใช้สำหรับอ้างอิงเท่านั้น ไม่รับประกันค่า)
โบลต์ตัวหยุดนี้เหมาะสำหรับการใช้งานที่มีความยาวคงที่ หากต้องการปรับความยาวตามการใช้งานจริง โปรดเลือก (รุ่นอีโคโนมี่) โบลท์เคลือบยูรีเทนชนิดปรับได้
② ลักษณะการไฮโดรไลซิสของยูรีเทน
หากใช้ยูรีเทนเป็นเวลานานในสภาพแวดล้อมที่ชื้นหรือมีน้ำ ยูรีเทนจะเกิดการไฮโดรไลซิสและเสื่อมสภาพไป
ข้อแนะนำให้จัดการอุณหภูมิและความชื้นของคลังสินค้า ตลอดจนสภาพแวดล้อมการทำงานในพื้นที่ที่มีความชื้นสูง เพื่อยืดอายุการใช้งานของโบลต์ตัวหยุด
③ การเปลี่ยนแปลงสถานะของโบลต์ตัวหยุดหลังเกิดการไฮโดรไลซิส
· พื้นผิวยูรีเทนจะเหนียวขึ้น
· การจิกด้วยเล็บจะทำให้เกิดรอยที่ไม่สามารถฟื้นฟูได้
· ความแข็งของยูรีเทนลดลง
· ยูรีเทนจะแห้ง แตก และสลายเป็นผงได้ง่าย
· พื้นผิวยูรีเทนจะเหนียวขึ้น
· การจิกด้วยเล็บจะทำให้เกิดรอยที่ไม่สามารถฟื้นฟูได้
· ความแข็งของยูรีเทนลดลง
· ยูรีเทนจะแห้ง แตก และสลายเป็นผงได้ง่าย
| ยูรีเทนที่เกิดการไฮโดรไลซิส |
 |
ขนาดของยูรีเทนจะเปลี่ยนไปตามอุณหภูมิโดยรอบ แต่ปริมาณการเปลี่ยนแปลงมีไม่มาก และสามารถคืนสภาพสู่ขนาดเดิมได้หลังจากผ่านไปสองสามชั่วโมงที่อุณหภูมิห้อง
⑤ ค่าพิกัดความเผื่อของความแข็งโดยทั่วไปอยู่ที่ระดับ Shore ±5° ซึ่งเป็นค่าปกติ
(*ค่าพิกัดความเผื่อของความแข็งใช้สำหรับอ้างอิงเท่านั้น ไม่รับประกันค่า)
โบลต์ตัวหยุดนี้เหมาะสำหรับการใช้งานที่มีความยาวคงที่ หากต้องการปรับความยาวตามการใช้งานจริง โปรดเลือก (รุ่นอีโคโนมี่) โบลท์เคลือบยูรีเทนชนิดปรับได้
อุตสาหกรรมที่เกี่ยวข้องโบลต์ตัวหยุด

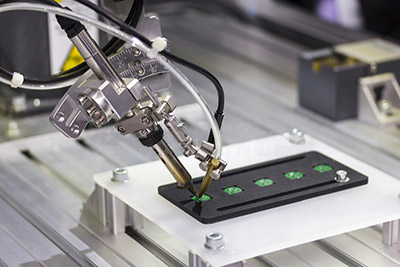

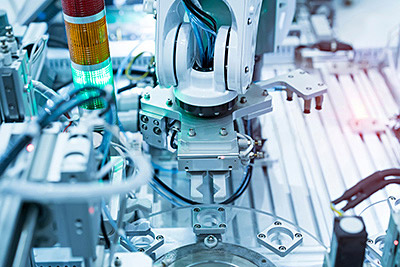

| อุตสาหกรรมอิเล็กทรอนิกส์ | อุตสาหกรรมยานยนต์ | |
 |  | |
| สมาร์ทโฟน | เซมิคอนดักเตอร์ | |
 |  |
สินค้าที่เกี่ยวข้องของโบลต์ตัวหยุด
| (รุ่นอีโคโนมี่) โบลท์เคลือบยูรีเทน เกลียวใน แบบยึดอยู่กับที่ | (รุ่นอีโคโนมี่) โบลท์เคลือบยูรีเทน ชนิดปรับได้ | (รุ่นอีโคโนมี่) ตลับลูกปืนเคลือบยูรีเทน แบบแบนมาตรฐาน | ||
 |  |  | ||
| รุ่นทั่วไป: C-URLH12 | รุ่นทั่วไป: C-UNCH8 | รุ่นทั่วไป: C-TMBB6-20 | ||
| ข้อดี: ติดง่ายด้วยประแจ โครงสร้างทนแรงกระแทก | ข้อดี: ปรับความยาวได้ตามต้องการ | ข้อดี: ใช้วัตถุดิบคุณภาพสูงและกระบวนการแปรรูปพิเศษ ยูรีเทนมีความทนทานต่อการสึกหรอมากขึ้นและไม่หลุดง่าย |
ตารางรายละเอียดจำเพาะโบลต์ตัวหยุด
 | รหัสสินค้า ( ชนิด· alt="โบลต์ตัวหยุด" src="//th.misumi-ec.com/th/linked/img/wysiwygcommon/mrf02.gif" />D) | |
| C-USLH8 |
■ ตารางสเปคของวัสดุ
| ชนิด | สต๊อปเปอร์ | แกนโลหะ | เส้นผ่านศูนย์กลางภายนอก D | ความยาว L | เกลียว M | ||
| ความแข็ง | สี | วัสดุ | วัสดุ | (เกลียวหยาบ) | |||
| C-USLH | Shore A90 | สีเขียว | ยูรีเทน | สแตนเลส | ⌀6 ถึง ⌀10 | 10 to 25 | M3 ถึง M10 |
| C-USLM | Shore A70 | สีดำ | |||||
■ ตารางขนาด สเปค
| รหัสสินค้า | L | M×Pitch | m | ℓ1 | ℓ2 | W | ||
| ประเภท |  D | (เกลียวหยาบ) | ||||||
| C-USLH C-USLM | 6 | 10 | M3 × 0.5 | 4.5 | 5 | 4 | 5 | |
| 8 | 12.5 | M4 × 0.7 | 6 | 7 | ||||
| 10 | 17 | M5 × 0.8 | 7 | 8 | ||||
| 12 | 18 | M6 × 1.0 | 10 | 10 | ||||
| 16 | 21 | M8 × 1.25 | 12 | 6 | 5 | 14 | ||
| 20 | 25 | M10 × 1.5 | 14 | 8 | 6 | 17 | ||
