สายพานไทม์มิ่งรุ่น T5
เป็นสายพานฟันรูปสี่เหลี่ยมคางหมูสำหรับส่งแรงบิดทั่วไป สำหรับส่งแรงบิดทั่วไป นิยมใช้ในระบบส่งกำลังของเครื่องจักรอัตโนมัติ
[คุณสมบัติ]
• รูปแบบสายพาน : วงปิด
• รูปแบบฟัน : T5 (สายพานฟันรูปสี่เหลี่ยมคางหมู)
• ระยะพิทซ์ของสายพาน : 5 mm.
• ความกว้างของสายพาน : 10, 15, 20, 25 และ 50 mm.
• ความยาวเส้นรอบวงสายพานสั้นที่สุดและยาวที่สุด : 185 mm. และ 1630 mm.
• อุณหภูมิใช้งาน :0 ถึง 80℃.
· วัสดุ:
ฟันสายพาน : ยางคลอโรพรีน
เส้นลวดรับแรงดึงภายใน : เส้นใยไฟเบอร์กลาส
[การประยุกต์ใช้งาน]
ใช้งานร่วมกับไทม์มิ่งพูลเล่ย์ ในระบบส่งกำลังของเครื่องจักรอัตโนมัติ

สินค้า Economy สายพานไทม์มิ่งรุ่น T5

การทำงานที่เงียบตัวเลือกความกว้างวัสดุคลอโรพรีน

- ด้วยความกว้างและความยาวสายพานที่มีให้เลือกมากมาย คุณสามารถเลือกสายพานที่เหมาะสมกับความต้องการอุปกรณ์เฉพาะของคุณได้

- แกนเสริมใยแก้วให้ความแข็งแกร่งและความต้านทานแรงดึงที่เหนือชั้น ป้องกันการยืดและการลื่นของสายพาน ส่งผลให้ส่งกำลังได้สม่ำเสมอ

- รูปร่างฟันทรงสี่เหลี่ยมคางหมูที่ได้รับการออกแบบอย่างแม่นยำรับประกันการส่งกำลังที่ราบรื่นและมีประสิทธิภาพ ลดเสียงรบกวนและการสั่นสะเทือนเพื่อประสิทธิภาพที่เหมาะสมที่สุด

- สายพานเหล่านี้ได้รับการออกแบบมาให้ทำงานได้อย่างน่าเชื่อถือในอุณหภูมิตั้งแต่ 0°C ถึง 80°C และมีความอเนกประสงค์ในสภาวะการทำงานต่างๆ

- โปรไฟล์ฟันที่เรียบเนียนช่วยลดการเกิดเสียงรบกวน และสร้างสภาพแวดล้อมการทำงานที่เงียบขึ้น

มาตรฐาน MISUMI

ราคาถูกกว่า

ความหลากหลายของผลิตภัณฑ์

3D CAD
อุปกรณ์รองรับท่อ CAD 3D

ภาพรวมผลิตภัณฑ์

โดยปกติแล้ว ไทม์มิ่งพูลเล่ย์และสายพานไทม์มิ่ง มักใช้ในการออกแบบกลไกสำหรับส่งกำลังการหมุนที่เกิดขึ้นจากมอเตอร์
การขับและการส่งกำลังเกิดขึ้นจากการประสานระหว่างฟันของไทม์มิ่งพูลเล่ย์และสายพานไทม์มิ่ง

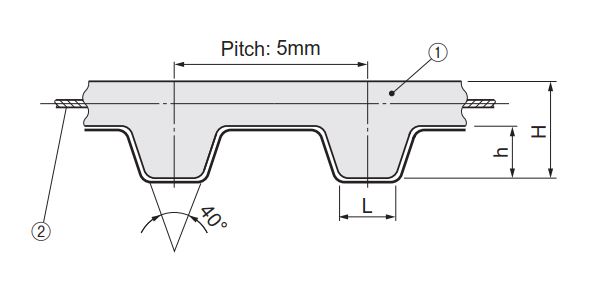

ดรออิ้งบอกขนาด

■ วัสดุ

วัสดุ
①ตัวเครื่องหลัก	②คอร์/แกน ขดลวด
ยางคลอโรพรีน	ไฟเบอร์กลาส

ดรออิ้งบอกขนาดของสายพานไทม์มิ่งแบบมีฟันชนิดประหยัดของ MISUMI

ตารางข้อมูลจำเพาะ

ประเภท	ความกว้างที่ ขนาดเกลียว	พิทช์ (มม.)	H	h	L	น้ำหนักหน่วย กรัม/ม. (ความกว้าง: 10 มม.)

T5	100 (10 มม.) 150 (15 มม.) 200 (20 มม.) 250 (25 มม.)	5	2.2	1.2	1.8	20

อุณหภูมิใช้งาน 0 ถึง 80°C

ความยาวเส้นรอบวงของสายพานคือความยาวของคอร์/แกนขดลวด

หมายเลขรุ่นที่ด้านหลังของผลิตภัณฑ์คือรุ่นของผู้จัดจำหน่าย

สำหรับความสามารถในการส่งผ่านและวิธีการออกแบบของสายพานไทม์มิ่งซีรีส์ประหยัด โปรดดูคู่มือการออกแบบมาตรฐานแห่งชาติ (GB)

น้ำหนักเป็นค่าเชิงทฤษฎีเพื่อการอ้างอิงเท่านั้น ซึ่งอาจแตกต่างจากสินค้าจริง

■ ตารางสเปค
ประเภท T5 (ระยะห่างฟัน: 5 มม.)

รหัสสินค้า		ความกว้างของสายพาน ขนาดเกลียว	จำนวน ซี่, แถว, ชุด	ความยาวรอบเส้นรอบวงสายพาน (มม.)
ชนิด	หมายเลข สายพาน	ความกว้างของสายพาน ขนาดเกลียว	จำนวน ซี่, แถว, ชุด	ความยาวรอบเส้นรอบวงสายพาน (มม.)
C-TTBN	150T5	100 (10 มม.) 150 (15 มม.) 200 (20 มม.) 250 (25 มม.)	30	150
	160T5		32	160
	165T5		33	165
	185T5		37	185
	190T5		38	190
	200T5		40	200
	205T5		41	205
	210T5		42	210
	215T5		43	215
	220T5		44	220
	225T5		45	225
	240T5		48	240
	245T5		49	245
	250T5		50	250
	255T5		51	255
	260T5		52	260
	270T5		54	270
	275T5		55	275
	280T5		56	280
	290T5		58	290
	295T5		59	295
	300T5		60	300
	305T5		61	305
	310T5		62	310
	320T5		64	320
	325T5		65	325
	330T5		66	330
	335T5		67	335
	340T5		68	340
	350T5		70	350
	355T5		71	355
	360T5		72	360
	365T5		73	365
	370T5		74	370
	375T5		75	375
	390T5		78	390
	395T5		79	395
	400T5		80	400
	410T5		82	410
	420T5		84	420
	425T5		85	425
	435T5		87	435
	440T5		88	440
	445T5		89	445
	450T5		90	450
	455T5		91	455
	460T5		92	460
	470T5		94	470
	475T5		95	475
	480T5		96	480
	490T5		98	490
	500T5		100	500
	510T5		102	510
	525T5		105	525
	530T5		106	530
	545T5		109	545
	550T5		110	550
	560T5		112	560
	565T5		113	565
	575T5		115	575
	590T5		118	590
	600T5		120	600
	605T5		121	605
	610T5		122	610
620T5	124	620
625T5	125	625
630T5	126	630
635T5	127	635
650T5	130	650
660T5	132	660
675T5	135	675
690T5	138	690
700T5	140	700
710T5	142	710
720T5	144	720
725T5	145	725
740T5	148	740
750T5	150	750
780T5	156	780
785T5	157	785
800T5	160	800
810T5	162	810
815T5	163	815
840T5	168	840
850T5	170	850
860T5	172	860
880T5	176	880
900T5	180	900
910T5	182	910
930T5	186	930
940T5	188	940
990T5	198	990
1000T5	200	1000
1020T5	204	1020
1075T5	215	1075
1100T5	220	1100
1140T5	228	1140
1200T5	240	1200
1210T5	242	1210
1215T5	243	1215
1350T5	270	1350
1380T5	276	1380
1500T5	300	1500
1550T5	310	1550
1630T5	326	1630
1800T5	360	1800

คุณสมบัติผลิตภัณฑ์

		■ สายพานไทม์มิ่งยางเส้นรูปฟันวงกลมแบบ S (S2M/S3M/S5M/S8M/S14M) คุณสมบัติ 1: การออกแบบเส้นรูปฟันแบบโค้งครึ่งวงกลมที่เหมาะสมสามารถให้แรงบิดที่สูงขึ้นเพื่อปรับให้เข้ากับการส่งกำลังที่มีโหลดไฟฟ้าสูง คุณสมบัติ 2: ลดเสียงรบกวนที่เกิดจากการทำงานด้วยความเร็วสูง คุณสมบัติ 3: ยอดฟันเปลี่ยนแปลงภายใต้แรง, ทำให้มีอายุการใช้งานยาวนานกว่าฟันเส้นรูปฟันวงกลมแบบดั้งเดิม. คุณสมบัติ 4: มีการนำไฟฟ้าบางอย่าง คุณสมบัติ 5: ช่วงอุณหภูมิใช้งาน: -30 ถึง 90°C.
		■ สายพานไทม์มิ่งยางเส้นรูปฟันกลมชนิด P (P5M/P8M) คุณสมบัติ 1: การออกแบบเส้นรูปฟันแบบครึ่งวงกลมที่เหมาะสมสามารถให้แรงบิดที่สูงขึ้นเพื่อปรับให้เข้ากับการส่งกำลังโหลดไฟฟ้าสูง. คุณสมบัติ 2: การออกแบบยอดฟันเว้าพิเศษ ช่วยลดเสียงรบกวนที่เกิดจากการทำงานด้วยความเร็วสูงได้ดียิ่งขึ้น คุณสมบัติ 3: ยอดฟันเปลี่ยนแปลงภายใต้แรง, เพื่อให้ความแม่นยำมากกว่าฟันเส้นรูปฟันวงกลมแบบดั้งเดิม. คุณสมบัติ 4: มีการนำไฟฟ้าบางอย่าง คุณสมบัติ 5: ช่วงอุณหภูมิใช้งาน: -25 ถึง 80°C.
		■ สายพานไทม์มิ่งยางเส้นรูปฟันสี่เหลี่ยมคางหมู (MXL/XL/H/T5/T10) คุณสมบัติ 1: เหมาะสำหรับการส่งกำลังโหลดไฟฟ้าเบา การขับเคลื่อนแรงบิดมาตรฐาน คุณสมบัติ 2: ยางฟันใช้คลอโรพรีนเพื่อป้องกันคอร์/แกนขดลวด ให้ความทนทานต่อการโค้งงอที่ยอดเยี่ยม ทนความร้อน ทนน้ำมัน คุณสมบัติ 3: เป็นทางเลือกที่เหมาะสมและไม่ต้องบำรุงรักษาแทนวิธีการส่งกำลังแบบดั้งเดิม คุณสมบัติ 4: มีการนำไฟฟ้าบางอย่าง คุณสมบัติ 5: ช่วงอุณหภูมิใช้งาน: -30 ถึง 90°C (MXL/XL/H), 0 ถึง 80°C (T5/T10)

ตัวอย่างการใช้งาน

Drawing แสดงตัวอย่างวิธีการใช้งาน	คำแนะนำในการใช้ล้อไทม์มิ่งและสายพานไทม์มิ่ง
	① การขับเคลื่อน (ล้อขับเคลื่อนจะถูกขับเคลื่อนด้วยล้อส่งกำลัง)
	② การส่งกำลัง (ใช้สำหรับการเคลื่อนไหวซ้ำๆ โดยที่วัตถุไม่หมุนและมีความต้องการสูงในด้านความแม่นยำของการวางตำแหน่ง)

Drawing แสดงตัวอย่างวิธีการใช้งาน	คำแนะนำในการใช้ล้อไทม์มิ่งและสายพานไทม์มิ่ง
	③ การลำเลียง (แผ่นเพลทจะถูกลำเลียงด้วยสายพานไทม์มิ่งซึ่งมีฟันสองเส้น)
	④ การส่งกำลังด้วยแรงดึง (ชิ้นงานจะถูกยึดและส่งโดยสายพาน)

วิธีการใช้งาน

■ วิธีการติดตั้งสำหรับการส่งกำลังด้วยสายพานไทม์มิ่ง
①	ปิดพาวเวอร์ซัพพลาย, ถอดฝาครอบป้องกัน, คลายสลักเกลียวชุดประกอบมอเตอร์, ขยับมอเตอร์เพื่อให้สายพานหลวมพอ. สายพานสามารถถอดออกได้โดยไม่ต้องงัด อย่าพยายามงัดสายพานลง
②	ถอดสายพานเก่าออกและตรวจสอบการสึกหรอที่ผิดปกติ การสึกหรอมากเกินไปอาจหมายความว่ามีปัญหาในการออกแบบหรือการงานซ่อมบำรุงของอุปกรณ์ส่งกำลัง
③	เลือกสายพานที่เหมาะสมเพื่อเปลี่ยน
④	ในการทำความสะอาดสายพานและรอก ให้ใช้ผ้าเช็ดชิ้นงานที่จุ่มในของเหลวที่ไม่ระเหยในปริมาณเล็กน้อย การแช่ในน้ำยาทำความสะอาดหรือล้างสายพานด้วยน้ำยาทำความสะอาดไม่แนะนำ ในการกำจัดคราบไขมัน ไม่ควรใช้กระดาษทรายเช็ดหรือขูดด้วยวัตถุที่มีคม สายพานต้องแห้งก่อนการติดตั้งและการใช้งาน
⑤	ตรวจสอบพูลเล่ย์ว่ามีการสึกหรอหรือรอยแตกที่ผิดปกติหรือไม่ หากการสึกหรอมากเกินไป พูลเล่ย์ต้องถูกเปลี่ยน
⑥	ตรวจสอบว่าพูลเล่ย์มีความสมมาตรเชิงเส้นหรือไม่ ความสมมาตรเชิงเส้นของพูลเล่ย์เป็นสิ่งสำคัญสำหรับการทำงานของสายพานไทม์มิ่ง โดยเฉพาะอุปกรณ์ส่งกำลังสายพานไทม์มิ่ง ความไม่สมมาตรของพูลเล่ย์แสดงดังนี้:

⑦	ตรวจสอบส่วนประกอบของอุปกรณ์ส่งกำลังที่เหลือ เช่น ตลับลูกปืนและบูช สำหรับความสมมาตร ความทนทาน การหล่อลื่น และเงื่อนไขอื่น ๆ
⑧	ติดตั้งสายพานใหม่บนพูลเล่ย์ อย่าใช้แรงงัดหรือออกแรงมากเกินไป
⑨	ขันให้แน่นเพื่อลดระยะห่างตรงกลางของอุปกรณ์ส่งกำลังจนกว่าตัวทดสอบแรงตึงจะตรวจพบว่าแรงตึงของสายพานเหมาะสม หมุนพวงมาลัยมือหมุนหลายครั้งด้วยมือของคุณ ทดสอบความตึงอีกครั้ง
⑩	ขันสลักเกลียวงานประกอบของมอเตอร์และปรับแรงบิดให้ถูกต้อง เนื่องจากการเปลี่ยนแปลงใด ๆ ในระยะห่างของศูนย์กลางของอุปกรณ์ส่งกำลังระหว่างการทำงานจะส่งผลให้ประสิทธิภาพของสายพานลดลง จึงเป็นสิ่งสำคัญที่จะต้องตรวจสอบให้แน่ใจว่าชิ้นส่วนส่งกำลังทั้งหมดได้รับการขันให้แน่นแล้ว
⑪	เริ่มต้นอุปกรณ์และสังเกตการทำงานของสายพานเพื่อดูว่ามีการสั่นสะเทือนที่ผิดปกติหรือไม่ และฟังอย่างระมัดระวังว่ามีเสียงที่ผิดปกติหรือไม่ ควรปิดเครื่องและตรวจสอบสภาพของแบริ่งและมอเตอร์ หากรู้สึกว่าร้อนเกินไปเมื่อสัมผัส สายพานอาจจะตึงเกินไป ตลับลูกปืนอาจจะไม่สมมาตร หรือการหล่อลื่นอาจจะไม่ถูกต้อง

ข้อควรระวัง

① ห้ามงอสายพานไทม์มิ่งด้วยแรง
ห้ามงอสายพานโดยเด็ดขาด ซึ่งอาจทำให้เกิดการแตกหักได้ง่าย

ห้ามใช้สัมผัสโดยตรงกับน้ำ, ตัวทำละลาย, น้ำมัน, กรด, ด่าง, รังสี UV, โอโซน, ฯลฯ

③ โปรดหลีกเลี่ยงการใช้หรือเก็บรักษาในอุณหภูมิสูงหรือต่ำเกินไปนอกช่วงอุณหภูมิใช้งาน หรือในสภาพแวดล้อมที่มีความชื้นสูง
④ ในระหว่างการติดตั้งและบำรุงรักษา ต้องแน่ใจว่าได้ตัดพาวเวอร์ซัพพลายและยืนยันว่าเครื่องหยุดทำงานอย่างสมบูรณ์ก่อนดำเนินการต่อ
⑤ เมื่ออาจมีสิ่งสกปรก ให้ตั้งการ์ดไว้เสมอ
