บอลส สกรู แบบรีด ขนาดเส้นผ่านศูนย์กลางเพลา 12 สายนำไฟฟ้า 4/5/10 เกรด ความแม่นยำ C7

แบรนด์ :

MISUMI

ข้อควรระวัง

ดาวน์โหลดฟรี! >> แคตตาล็อกซีรี่ส์ ความคุ้มค่า ver2023 (TH-EN)_Part01 คลิกที่นี่

รายละเอียดสินค้า

- บอลสกรูแบบรีด เส้นผ่านศูนย์กลางเพลาขนาด 12 mm, ระยะลีด 4/5/10 ระดับความแม่นยำ C7 จากMISUMI.
- บอลสกรูชนิดความแม่นยำสูง มีเส้นผ่านศูนย์กลางเพลาขนาด 12mm และมีระยะลีด 3 ขนาด 4mm, 5mm หรือ 10mm
- ระดับความแม่นยำของสินค้านี้คือ C7
- สามารถเลือกความยาวรวมสูงสุดของเพลาสกรู สามารถเลือกให้พอดีได้ตั้งแต่ 150mm ถึง 800mm ปรับขึ้นได้ทีละ 1mm
- ทิศทางการหมุนของลีดคือหมุนทางขวา
- วัสดุของเพลาสกรูทำมาจาก S55C ขณะที่นัททำมาจาก SCM420

สินค้า Economy บอลสกรู แบบรีด ขนาดเส้นผ่านศูนย์กลางเพลา 12

ขนาดสายนำไฟฟ้า ความยาวเพลา แบบตั้งค่าได้

- มีขนาดไส้ให้เลือกหลากหลายสำหรับการใช้งานที่หลากหลาย

- เกรด C7 ความแม่นยำที่สม่ำเสมอ

- ความยาวเพลาสามารถกำหนดค่าได้ภายในช่วงที่กำหนด โดยเพิ่มได้ครั้งละ 1 มม.

- เกลียวขวาเพื่อการใช้งานร่วมกับผลิตภัณฑ์อื่นที่ราบรื่นในระบบของคุณ

- สร้างจาก S55C และ SCM420 อันแข็งแกร่งเพื่อความน่าเชื่อถือในระยะยาว

สินค้า Economy บอลสกรู แบบรีด ขนาดเส้นผ่านศูนย์กลางเพลา 12

มาตรฐาน MISUMI

ราคาถูกกว่า

ความหลากหลายของผลิตภัณฑ์

3D CAD
อุปกรณ์รองรับท่อ CAD 3D

ภาพรวมผลิตภัณฑ์

1. ผลิตภัณฑ์นี้เป็นบอลสกรูแบบรีด C7 ซีรีส์ Economy ที่ไม่มีแรงกดล่วงหน้า เหมาะสำหรับกลไกป้อนที่ต้องการการกำหนดตำแหน่งหลายจุด
2. ใช้บอลสกรูน๊อตตัวเมียมาตรฐานเพื่อตอบสนองความต้องการในการประหยัดพื้นที่
3. ปลายเพลาของสกรูได้รับการแปรรูปตามข้อกำหนดมาตรฐาน จึงสามารถใช้งานร่วมกับชุดรองรับได้โดยตรงโดยไม่ต้องแปรรูปเพิ่มเติม หากฝาท้ายเพลาต้องการการปรับแต่งเพิ่มเติม ควรระบุรายละเอียดตามแคตตาล็อก
4. เมื่อใช้งานร่วมกับอุปกรณ์เสริมการเคลื่อนที่รุ่น Economy ของ MISUMI จะให้ประสิทธิภาพที่ดียิ่งขึ้น

เปรียบเทียบผลิตภัณฑ์

	ตัวอย่างรหัสรุ่น/สเปค
	รหัสรุ่น	ความแม่นยำ	เส้นผ่านศูนย์กลางเพลา	สายนำไฟฟ้า	ความยาวรวม
ผลิตภัณฑ์มาตรฐานของ MISUMI	BSSZ1210-600	C7	12	10	600
ผลิตภัณฑ์ C-Value ราคาประหยัดของ MISUMI	C-BSSTH1210-600
Economy Series*	C-TBSB1210-600

■ ความแม่นยำของสายนำไฟฟ้า
ภาพรวมสินค้า

■ ความเผื่อข้อผิดพลาดสะสมของสายนำไฟฟ้า

หน่วย: μm

Class ความแม่นยำ	C7	C10
ค่าความคลาดเคลื่อนสะสมของสายนำไฟฟ้า₍₄₎	52	210

(4) ค่าความคลาดเคลื่อนของสายนำไฟฟ้าสำหรับความยาวอ้างอิง 300 มม. ภายในความยาวเกลียวที่ใช้งานได้ของเพลาสกรู
*ความแม่นยำของสายนำไฟฟ้าใช้ค่าอ้างอิงตามระดับความแม่นยำ C7
ความแม่นยำของชิ้นส่วนติดตั้งแตกต่างจากผลิตภัณฑ์มาตรฐานของ MISUMI
ดู ■ ความแม่นยำของชิ้นส่วนติดตั้งด้านล่าง

■ ความแม่นยำของส่วนที่ติดตั้ง

บอลสกรูแบบรีด

หน่วย: มม.

รุ่น		สายนำไฟฟ้า	ความยาวสกรู		(1) (2) ความเผื่อความเบี่ยงเบนเนื่องจากการหมุน (สูงสุด)		(3) ความเผื่อความเบี่ยงเบนเนื่องจากการหมุน (สูงสุด)		(4) (5) ความเผื่อความตั้งฉาก (สูงสุด)		ระยะคลอนตามแนวแกน

ชนิด	เส้นผ่าศูนย์กลางเพลาสกรู		ต่ำสุด	สูงสุด	สินค้าทั่วไป (BSST)	Economy Series	สินค้าทั่วไป (BSST)	Economy Series	สินค้าทั่วไป (BSST)	Economy Series	สินค้าทั่วไป (BSST)	Economy Series
C-TBSE	8	2	100	400	0.014	0.027	0.014	0.027	0.007	0.009	0.03 หรือน้อยกว่า	0.05 หรือน้อยกว่า
	10	2/4	150	600
C-TBSE C-TBSB	12	4/5/10	150	800								0.1 หรือน้อยกว่า
	15	5/10/16/20	150	1200
	20	5/10/20	200	2000							0.05 หรือน้อยกว่า*	0.15 หรือน้อยกว่า
	25	5/10/25	200	2000	0.02	0.04	0.02	0.04			0.07 หรือน้อยกว่า*	0.2 หรือน้อยกว่า
	32	5/10/32	300	2000					0.008		—

*แตกต่างกันตามสายนำไฟฟ้า

(1)·(2)

(3)
(4)·(5)

ค่าความแกว่งแนวรัศมีของพื้นผิวติดตั้งแบริ่งเมื่อเทียบกับแนวศูนย์กลางของร่องเกลียวสกรู
วัตถุการวัดนี้ได้รับผลกระทบจากค่ารันเอาต์รวม (8) ของแกนขบ ดังนั้นจึงต้องมีการแก้ไข
ค่าความแกว่งแนวรัศมีของพื้นผิวอินเตอร์เฟซชิ้นส่วนขับเคลื่อนเมื่อเทียบกับแกนของอุปกรณ์เสริมการเคลื่อนที่เพลาเกลียว
ความตั้งฉากของบ่ารองรับเพลาของเพลาเมื่อเทียบกับแกนของอุปกรณ์เสริมการเคลื่อนที่เพลาเกลียว

ดรออิ้งบอกขนาด

ดรออิ้ง/ภาพร่างแบบผลิตภัณฑ์ของบอลสกรู (หน่วย: มม.)
ขนาด 1

ตารางข้อมูลจำเพาะ

การปรับแต่ง

■ ขนาดร่องลิ่ม
ภาพรวมสินค้า

เส้นผ่านศูนย์กลางเพลา	b		t
เส้นผ่านศูนย์กลางเพลา	ขนาดอ้างอิง	ค่าพิกัดความเผื่อ (N9)	ขนาดอ้างอิง	ค่าพิกัดความเผื่อ
6 ถึง 7	2	-0.004 -0.029	1.2	＋0.1 0
8 ถึง 10	3	-0.004 -0.029	1.8
11 ถึง 12	4	0 -0.03	2.5
13 ถึง 17	5		3
18 ถึง 20	6		3.5

ความเผื่อความเบี่ยงเบนเนื่องจากการหมุนของเพลาสกรู

ชนิด	เพลา เกลียว OD	ความเผื่อความเบี่ยงเบนเนื่องจากการหมุน G (สูงสุด)											พื้นที่ แข็งตัวไม่สมบูรณ์ (ℓ)
ชนิด	เพลา เกลียว OD	Up to 125	126 ถึง 200	201 ถึง 315	316 ถึง 400	401 ถึง 500	501 ถึง 630	631 ถึง 800	801 ถึง 1000	1001 ถึง 1250	1251 ถึง 1600	1601 ถึง 2000	พื้นที่ แข็งตัวไม่สมบูรณ์ (ℓ)
E-TBS	4	0.060	0.075	—	—	—	—	—	—	—	—	—	5
E-TBS	6	0.075	0.075	—	—	—	—	—	—	—	—	—	5
C-TBSE C-TBSB	8	0.080	0.108	0.155	0.185	—	—	—	—	—	—	—	10
	10	—	0.093	0.120	0.155	0.195	0.250	—	—	—	—	—
	12	—	0.093	0.120	0.155	0.195	0.250	—	—	—	—	—
	15	—	0.085	0.100	0.120	0.148	0.180	0.230	0.295	0.380	0.500	0.525
	20	—	0.085	0.100	0.120	0.148	0.180	0.230	0.295	0.380	0.500	0.525	15
	25	—	0.085	0.085	0.100	0.120	0.140	0.165	0.215	0.265	0.345	0.445	15
	32	—	—	0.085	0.100	0.120	0.140	0.165	0.215	0.265	0.345	0.445	20
E-KBS	4	0.050	—	—	—	—	—	—	—	—	—	—	5
E-KBS	6	0.050	0.050	—	—	—	—	—	—	—	—	—
C-KBS	8	0.060	0.075	0.100	—	—	—	—	—	—	—	—
	10	0.055	0.065	0.080	0.100	—	—	—	—	—	—	—
	12	—	0.065	0.080	0.100	0.120	—	—	—	—	—	—	10
	15	—	0.060	0.070	0.080	0.095	0.110	0.140	0.170	0.210	—	—	10
	20	—	0.060	0.070	0.080	0.095	0.110	0.140	0.170	0.210	0.270	—	15
	25	—	—	0.060	0.070	0.080	0.090	0.100	0.130	0.170	0.210	—	15
E-KLR	4	0.050	0.050	—	—	—	—	—	—	—	—	—	5
	8	0.065	0.075	0.100	—	—	—	—	—	—	—	—
	10	0.065	0.065	0.080	0.100	—	—	—	—	—	—	—

ระดับเสียงขณะทำงานของบอลสกรู

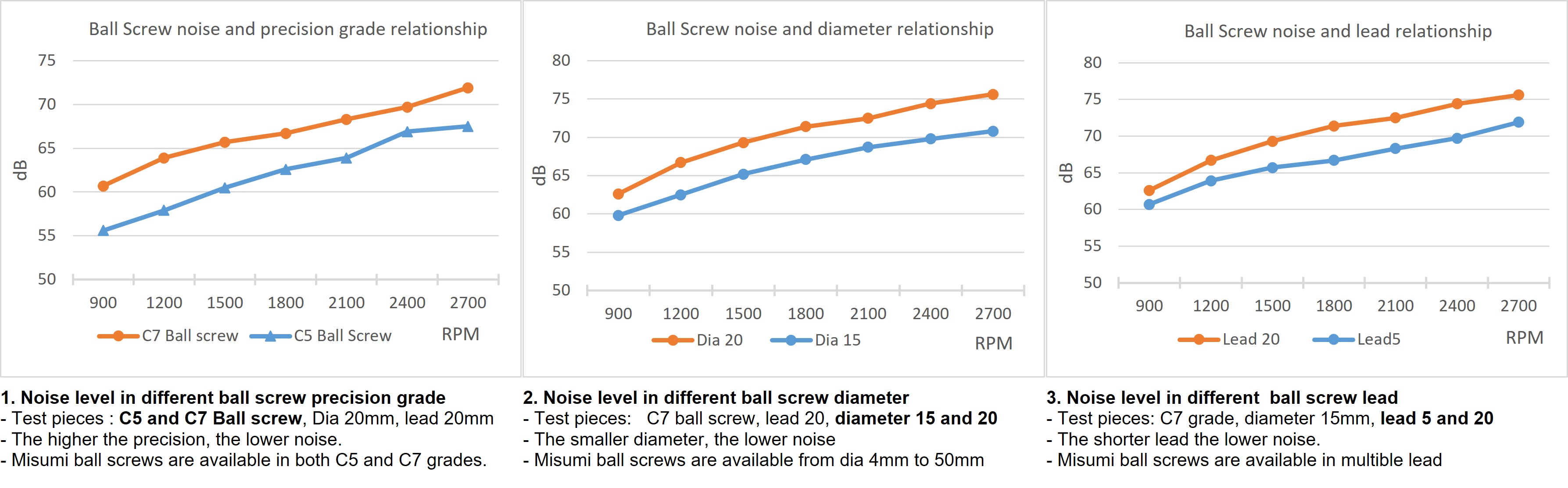

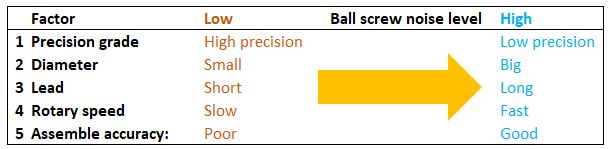

ระดับเสียงของบอลสกรูได้รับผลกระทบจากปัจจัยสำคัญหลายประการ:

ตัวเลขด้านล่างแสดงระดับเสียงของบอลสกรูที่มีสเปคแตกต่างกัน
หมายเหตุ:
- ผลการทดสอบเหล่านี้ใช้สำหรับอ้างอิงเท่านั้น และไม่ได้แสดงถึงสเปคของบอลสกรูทั้งหมด
- ระดับเสียงรบกวนจริงอาจแตกต่างกันไปขึ้นอยู่กับปัจจัยหลายประการ
บอลสกรูเกรด C7 ของ Misumi มีการควบคุมระดับเสียงขาออก และรับประกันว่าระดับเสียงจะน้อยกว่า 70 dB ที่อัตราเร็วในการหมุน 1500 RPM
(วัดระดับเสียงที่ระยะ 1 เมตรจากบอลสกรู)

คุณสมบัติผลิตภัณฑ์

1. แม้ว่าจะเป็นรุ่นอีโคโนมี่ของมิซูมิก็ตาม มาตรฐานการตรวจสอบยังคงเหมือนกับสินค้ามาตรฐานของมิซูมิซึ่งดำเนินการตรวจสอบคุณภาพก่อนส่งออกจากโรงงานเพื่อให้ผู้ใช้ได้รับสินค้าที่ตรงตามสเปคในแคตตาล็อก
2. บอลสกรูไม่จำเป็นต้องแปรรูปตามดรออิ้ง/ภาพร่างแบบอีกต่อไป ช่วยประหยัดเวลาในการจัดทำดรออิ้ง/ภาพร่างแบบ และสามารถจัดส่งได้เร็วสุดภายใน 6 วัน
3. ด้วยสเปกปลายเพลาที่หลากหลาย จึงสามารถระบุการแปรรูปเพิ่มเติมเพื่อให้เหมาะกับการใช้งานในหลากหลายโอกาส

ตัวอย่างการใช้งาน

เครื่องป้อนชิ้นส่วนอัตโนมัติ (ชิ้นงานถูกป้อนโดยการเคลื่อนที่และการจัดตำแหน่งของสไลเดอร์ที่ขับเคลื่อนด้วยบอลสกรูผ่านสเต็ปปิ้งมอเตอร์)
ตัวอย่างการใช้งาน 1

ข้อควรระวัง

■ การเลือกและข้อควรระวังในการใช้งานบอลสกรู
● การหมุนน๊อตตัวเมียด้วยมืออาจรู้สึกไม่ลื่นไหล แต่จะไม่ส่งผลต่อความแม่นยำในการวางตำแหน่ง ดังนั้นผลิตภัณฑ์นี้จึงเหมาะสำหรับกลไกการป้อนแบบหลายจุดที่ต้องการการวางตำแหน่ง โปรดใช้งานได้ตามความต้องการ
● หากการใช้งานต้องการความคลาดเคลื่อนในการหมุนต่ำ (เช่น ผลิตภัณฑ์แปรรูปด้วยเครื่องจักร) กรุณาใช้ผลิตภัณฑ์มาตรฐานของ MISUMI
ขณะใช้งาน หากมีเสียงดังมากหรือมีเสียงแหลมคมผิดปกติ กรุณาตรวจสอบให้แน่ใจว่าความแม่นยำในการติดตั้งของบอลสกรูและสเปคของอุปกรณ์ที่ใช้ร่วม เช่น มอเตอร์และคัปปลิ้ง เหมาะสมถูกต้อง
● จาระบีสบู่ลิเธียม. ได้ใช้ SHC32 (สีแดง) แล้ว.
อย่าให้น๊อตตัวเมียเคลื่อนที่เกินระยะการเคลื่อนที่ของน๊อตตัวเมียบนบอลสกรู หรือหมุนออกจากเพลาสกรู มิฉะนั้นลูกบอลจะหลุดออกและชิ้นส่วนหมุนเวียนลูกบอลจะเสียหาย
● บอลสกรูและน็อตที่วางเอียงอาจหล่นลงมาเนื่องจากน้ำหนัก โปรดระวัง.
● ผลิตภัณฑ์นี้เป็นประเภทผลิตภัณฑ์ตัดแต่งขึ้นรูปด้วยเครื่องจักร จึงอาจมีลายมีดและความแตกต่างของสีที่ผิวภายนอก รอยขีดข่วนเล็กน้อยหรือการเปลี่ยนแปลงของสีที่ไม่ส่งผลต่อการใช้งานและฟังก์ชันหลัก ถือเป็นปรากฏการณ์ปกติ โปรดใช้งานได้ตามความต้องการ

■ ข้อควรระวังในการออกแบบและประกอบบอลสกรูและชิ้นส่วนรอบข้าง
บอลสกรูเป็นชิ้นส่วนที่รับเฉพาะโหลดไฟฟ้าในแนวแกนเท่านั้น หากได้รับโหลดไฟฟ้าในแนวรัศมีหรือโหลดไฟฟ้าแบบโมเมนต์ อาจเกิดการเลื่อนที่ไม่ราบรื่น การสั่นสะเทือน หรือเสียงผิดปกติ ซึ่งจะทำให้อายุการใช้งานสั้นลง
สาเหตุที่บอลสกรูรับโหลดไฟฟ้าในแนวรัศมีและโหลดไฟฟ้าแบบโมเมนต์ได้ เกิดจากการเยื้องแกนและข้อผิดพลาดของความขนานของชิ้นส่วนโดยรอบ ดังนั้นจึงจำเป็นต้องออกแบบและประกอบชิ้นส่วนรอบข้างของบอลสกรูอย่างถูกต้องเพื่อป้องกันข้อผิดพลาด
● ความเยื้องแกนของบอลสกรูและอุปกรณ์เสริมการเคลื่อนที่ (รูปที่ 1)
- การเยื้องแกนคือความคลาดเคลื่อนของบอลสกรูที่ถูกยึดด้วยลูกปืนจับยึดปลายเพลาด้านคงที่และตลับลูกปืนของลูกปืนจับยึดปลายเพลาด้านรองรับ
- ค่าที่อนุญาตของการเยื้องแกนคือ 20μ หรือน้อยกว่า (ค่าอ้างอิง)
● ความขนานระหว่างบอลสกรูและลิเนียร์ไกด์ (รูปที่ 2)
- ค่าความขนานที่ผิดพลาดหมายถึงการเอียงของบอลสกรูในทิศทางขึ้น-ลงหรือซ้าย-ขวาเมื่อเทียบกับจุดอ้างอิงของลิเนียร์ไกด์
- ค่าความเอียงที่อนุญาตต้องต่ำกว่า 1/2000 (รูปที่ 3)
● ข้อควรระวังในการประกอบ
หากคุณสังเกตเห็นเสียงผิดปกติระหว่างการทำงานของบอลสกรู หรือเกิดการติดขัดขณะเคลื่อนที่หลังจากประกอบเสร็จ กรุณาคลายการเชื่อมต่อของชิ้นส่วนต่าง ๆ ก่อนดำเนินการต่อ ปรับและประกอบใหม่หลังจากที่สามารถเคลื่อนที่ได้อย่างราบรื่น
- ค่าความคลาดเคลื่อนในทิศทางซ้าย-ขวาของลูกปืนจับยึดปลายเพลา (รูปที่ 1)
- ค่าความคลาดเคลื่อนขนานระหว่างลิเนียร์ไกด์และบอลสกรู (รูปที่ 2)
- การยึดโต๊ะช่างและขายึดน๊อตตัวเมีย
- การยึดน๊อตตัวเมียของบอลสกรูและขายึดน๊อตตัวเมีย

· ห้ามถอดน๊อตตัวเมียออก	· ห้ามกระแทกน๊อตตัวเมีย	· ระวังการตกหล่นเนื่องจากน้ำหนัก


· ตรวจสอบการทำงานย้อนกลับ	· ให้ความสนใจกับการบุกรุกของสิ่งแปลกปลอม	· ห้ามน๊อตตัวเมียเกินระยะสโตรค
