นัทสำหรับลีดสกรู ชนิดหน้าแปลน

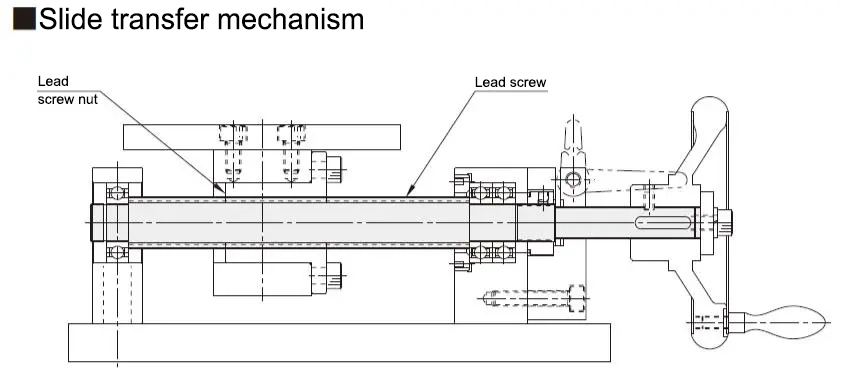

เกลียวคางหมูเป็น Feed Screw แบบสไลด์ตามมาตรฐานลีดสกรู 30 องศา มักจะใช้ในการส่งกำลัง (ป้อนเข้าและยกขึ้น) และอุปกรณ์ปรับตำแหน่งที่มีการล็อคตัวเองในระดับหนึ่ง
เกลียวในของสกรูสี่เหลี่ยมคางหมูรุ่นอีโคโนมี่ผ่านการกระบวนการผลิตด้วยการต๊าปที่มีงานละเอียดสูงเพื่อให้ได้งานละเอียดระดับ 7H วัสดุเป็นทองแดงอัลลอย; มีสเปคให้เลือกหลากหลาย และสามารถเลือกสเปคของเกลียวในได้ตามสกรูสี่เหลี่ยมคางหมูรุ่นอีโคโนมี่
ใช้งานกับน็อตเกลียวคางหมูรุ่นอีโคโนมี่ เพื่อให้แน่ใจว่ามีระยะห่างของเกลียวที่สม่ำเสมอ และคุณไม่จำเป็นต้องกังวลเกี่ยวกับการจับคู่เมื่อมีการเปลี่ยนน็อตในภายหลัง

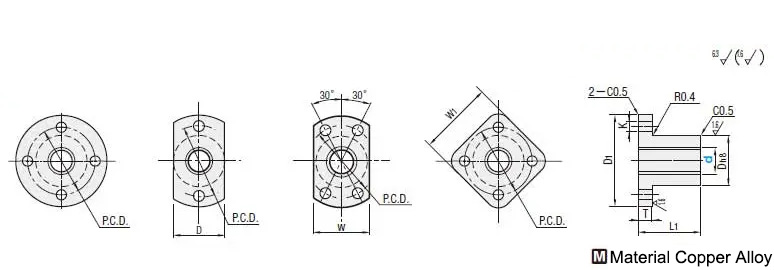

รหัสสินค้า		พิทช์เกลียว P	เส้นผ่านศูนย์กลางภายนอกน็อต D	ความยาวน็อต L1	D1	T	พี.ซี.ดี.	K	W	W1	แรงผลักที่ยอมรับได้ แบบไดนามิก แรงดึง (kN)	น้ำหนัก (กรัม)
ชนิด	ขนาดเกลียว d											แบบกลม หน้าแปลน	หน้าแปลนตัดสองด้าน		หน้าแปลนแบบเหลี่ยม
													ชนิด 2 รู	ชนิด 4 รู
ชนิดหน้าแปลนกลม C-MTSFRC C-MTSFLC หน้าแปลนตัดสองด้าน · ชนิด 2 รู C-MTSNRC C-MTSNLC หน้าแปลนตัดสองด้าน · ชนิด 4 รู C-MTSGRC C-MTSGLC ชนิดหน้าแปลนสี่เหลี่ยม C-MTSCRC C-MTSCLC	(* 8)	1.5	15	20	30	5	22	4.3	—	—	1.25	41	33	—	—
	(10)	2	20	24	36		26		22		2.17	80	66	67
	(12)		22	30	44		31	5.4	24		3.33	120	95	96
	14	3								33	4.18	110	85	86	91
	16		28	35	51	6	38	6.6	30	38	5.67	200	169	172	169
	20	4	32	40	56		42		34	42	8.34	260	219	220	224
	22	5	36	50	61	7	47		40	47	10.51	410	357	364	366
	25										12.09	350	290	297	306

^* d8 จำกัดเฉพาะชนิดหน้าแปลนกลม · ชนิดหน้าแปลนตัดสองด้าน 2 รูเท่านั้น
( ) ขนาด d ในวงเล็บใช้ไม่ได้กับชนิดหน้าแปลน

สกรูผ่านกระบวนการด้วยการต๊าปที่มีความแม่นยำสูงเพื่อให้แน่ใจว่าสกรูสามารถเข้าคู่ได้อย่างแม่นยำ
ประกันคุณภาพด้วยโลโก้ MISUMI

1. อย่าทำส่วนเกลียวคางหมูหล่นหรือได้รับกระแทก มิฉะนั้นอาจทำให้เกิดรอยขีดข่วนหรือความเสียหายได้ การกระแทกอาจทำให้เกิดความเสียหายในการใช้งานถึงแม้ว่าจะไม่อาจสังเกตเห็นได้ด้วยตาก็ตาม
2. เมื่อสัมผัสกับสินค้า กรุณาสวมถุงมือป้องกัน รองเท้าเซฟตี้ และอุปกรณ์ป้องกันอื่นๆ เพื่อความปลอดภัย
