ตลับลูกปืนเม็ดกลมขนาดเล็ก สเตนเลส

แบรนด์ :

MISUMI

ข้อควรระวัง

1. โครงสร้างเรียบง่ายและใช้งานง่าย
2. ระดับเสียงของสินค้าชนิดนี้สูงกว่า Z1
ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part07 คลิกที่นี่

รายละเอียดสินค้า

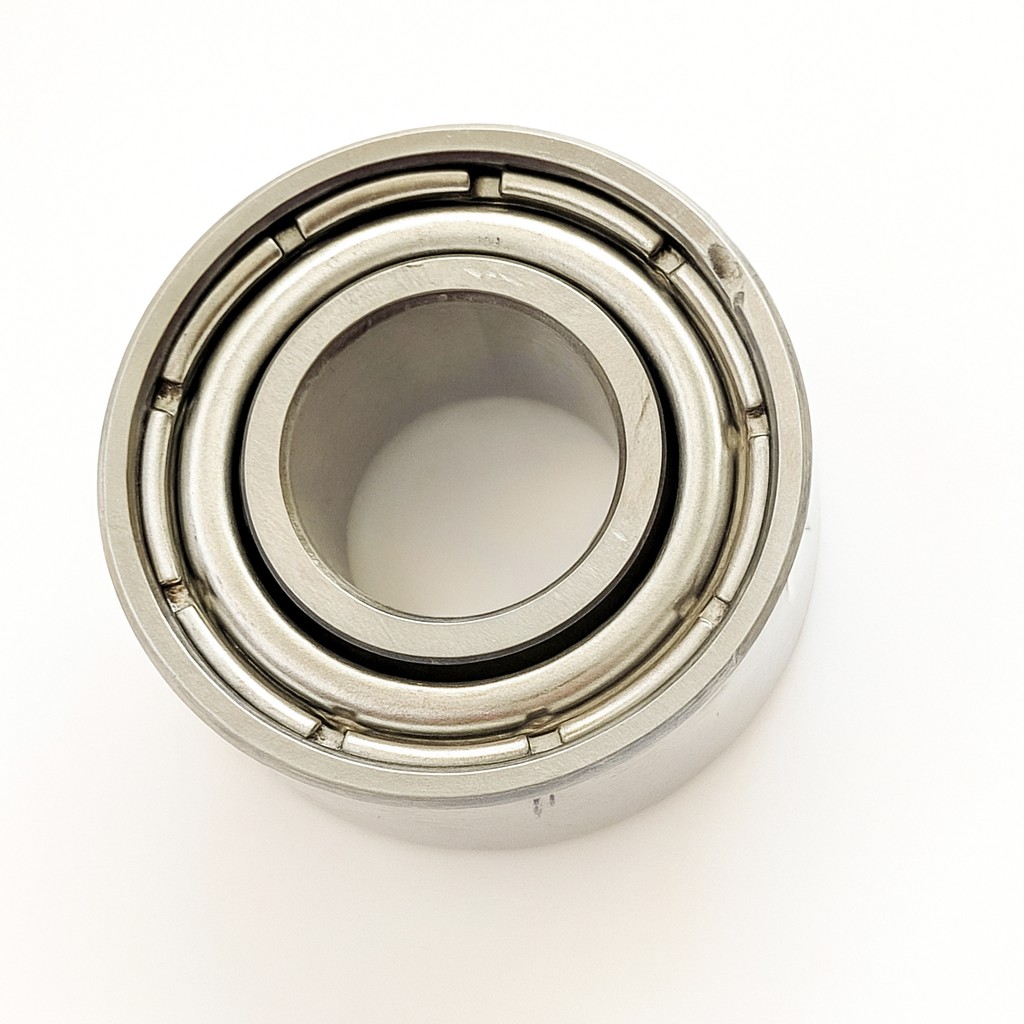

ตลับลูกปืนเม็ดกลมขนาดเล็ก สเตนเลส
ตลับลูกปืนเม็ดกลมสเตนเลส เหมาะสำหรับใช้งานในเครื่องมือแพทย์ และอุปกรณ์แปรรูปอาหาร ตลับลูกปืนชนิดนี้มีหลายขนาดให้เลือกใช้งาน
[คุณสมบัติ]
● ตลับลูกปืนขนาดมาตรฐาน: ระบบเมตริก
● ขนาด เส้นผ่านศูนย์กลางรูใน (เล็กสุด/ใหญ่สุด) (mm.) : 2 และ 8
● ขนาด เส้นผ่านศูนย์กลางภายนอก (เล็กสุด/ใหญ่สุด) (mm.) : 5 และ 28
● ความหนา (น้อยสุด/ มากสุด) (mm.) : 2.3 และ 9
● ความละเอียดแม่นยำ (JIS) : Class 0
● ประเภทตลับลูกปืน : แบบปิด (แผ่นโลหะประกบ 2 ฝั่ง (ZZ))
● ทิศทางการรับโหลด : แรงตามแนวรัศมี และแรงในแนวแกน
[การประยุกต์ใช้งาน]
ใช้เพื่อเป็นไกด์ และรองรับส่วนประกอบของเครื่องจักรที่มีการหมุน เช่น เพลา, ล้อ, พูลเล่ย์ และอื่นๆ

สินค้า Economy ตลับลูกปืนเม็ดกลมขนาดเล็ก

ลูกปืนสแตนเลส ทนทานต่อการกัดกร่อน ส่วนประกอบการเคลื่อนที่หมุนที่มีความแม่นยำ

- ออกแบบอย่างแม่นยำเพื่อการเคลื่อนไหวหมุนที่ราบรื่น

- โครงสร้างสแตนเลสทนทานต่อการกัดกร่อน

- ขนาดหลากหลายสำหรับการใช้งานที่หลากหลาย

- การออกแบบป้องกันสองชั้นเพื่อป้องกันฝุ่น

- มีความสามารถในการทำงานความเร็วสูง

สินค้า Economy ตลับลูกปืนเม็ดกลมขนาดเล็ก

MISUMI Standard
มาตรฐาน MISUMI

Cheaper Price
ราคาถูกกว่า

Product Variety
สินค้าหลากหลาย

3D CAD
ฟรี 3D CAD

ภาพรวม ผลิตภัณฑ์ ของ ตลับลูกปืนเม็ดกลม

· ตลับลูกปืนเม็ดกลมร่องลึก เป็น ตลับลูกปืน/รองลื่น การรีด ใช้กันมากที่สุด เป็นโครงสร้างที่เรียบง่ายและใช้งานง่าย
· ตลับลูกปืน/รองลื่น ชนิดนี้มีค่าสัมประสิทธิ์การเสียดสีน้อยและความเร็วจำกัดสูง
· วัสดุ ของ ตลับลูกปืน/รองลื่น นี้เทียบเท่ากับ SUS440C ซึ่งมีคุณสมบัติป้องกันสนิมได้
· เครื่องวัดระดับน้ำ เสียงรบกวนของ ตลับลูกปืน/รองลื่น นี้ถึง Z1

คุณสมบัติ ผลิตภัณฑ์ ของ ตลับลูกปืนเม็ดกลม

· รัศมีส่วนต่อประสานของ ช่อง อยู่บน วงแหวน ด้านในและ วงแหวนนอก มีขนาดใหญ่กว่ารัศมีของทรงกลมเล็กน้อย ใน รูปทรง โค้ง ส่วนใหญ่สามารถรับภาระในแนวรัศมีได้
· นอกจาก ตลับลูกปืน แบบเปิดแล้ว ยังมี ตลับลูกปืนเม็ดกลม พร้อมฝาปิดกันฝุ่น เหล็กกล้า ตลับ ตลับลูกปืน พร้อม บรรจุภัณฑ์ ยางซีล หน้าสัมผัส และ ตลับลูกปืน พร้อม ยางซีล ไม่สัมผัส หรือ ตลับลูกปืน พร้อม บรรจุภัณฑ์ แหวน ที่ เส้นผ่านศูนย์กลางภายนอก/O.D. ของ วงแหวนนอก
· ตลับลูกปืนที่มีฝาปิดกันฝุ่นหรือซีลปิดผนึกด้วยจาระบีคุณภาพสูงในปริมาณที่เหมาะสม ตลับลูกปืนเม็ดกลม ร่องลึกมักใช้กรง แผ่นเหล็กกล้า ประทับตรา ซึ่งมีแรง แรงบิด เสียดทานต่ำและ เกรด ความแม่นยำ 0

ดรออิ้งบอกขนาด ของ ตลับลูกปืนเม็ดกลม

การ ดรออิ้งบอกขนาด ผลิตภัณฑ์
ตลับลูกปืนเม็ดกลมขนาดเส้นผ่านศูนย์กลางเล็กสแตนเลส

วัสดุ เทียบเท่า SUS440C
ความแม่นยำ ตลับลูกปืน/รองลื่น GB 307 PO
JIS B 1514 เกรด 0

ตัวอย่างการใช้งาน ตลับลูกปืนเม็ดกลม

ข้อควรระวังในการใช้ ตลับลูกปืนเม็ดกลม

เมื่อ งานละเอียด ของ ตัวเสื้อ เพลา และ ตลับลูกปืนเม็ดกลม ไม่ดี ตลับลูกปืนเม็ดกลม จะได้รับผลกระทบ และประสิทธิภาพการทำงานที่เหมาะสมจะไม่ถูกใช้งาน ตัวอย่างเช่น งานละเอียด ต่ำของชิ้นส่วนยึดกับ ตลับลูกปืน/รองลื่น จะทำให้วงแหวนด้านในและวงแหวนรอบนอกมีความเอียงสัมพัทธ์ ในเวลานี้ นอกจากการรับน้ำหนักของตลับลูกปืนแล้ว การรับน้ำหนักที่ขอบจะเพิ่มขึ้นอีก ซึ่งจะทำให้อายุการล้าของตลับลูกปืนสั้นลง และยิ่งร้ายแรงขึ้นไปอีก จะนำไปสู่ความเสียหาย เช่น การแตกหักของกรงและการเกาะติด

โปรดใช้ เครื่องมือ ติดตั้งพิเศษต่อไปนี้ ใน การติดตั้งและถอดออก

เครื่องทำความร้อน ตลับลูกปืน/รองลื่น	การติดตั้ง เครื่องทำความร้อน ตลับลูกปืนเม็ดกลม อย่างเหมาะสมสามารถรับประกันอายุการใช้งานของ ตลับลูกปืนเม็ดกลม ได้ยาวนาน ตลับลูกปืนเม็ดกลมเป็นส่วนประกอบทางกลที่เชื่อถือได้และมีอายุการใช้งานยาวนานหากติดตั้งและบำรุงรักษาอย่างถูกต้อง หลังจากที่ใช้ เครื่องทำความร้อน เหนี่ยวนำเพื่อให้ การทำความร้อน ตลับลูกปืน/รองลื่น จะขยายตัวออกไปด้านนอกในทิศทางทรงกระบอก ซึ่งสามารถหลีกเลี่ยงความเสียหายระหว่างการติดตั้งได้ เครื่องทำความร้อน เหนี่ยวนำเป็นหนึ่งในวิธีการ การทำความร้อน ทางวิทยาศาสตร์มากที่สุด ซึ่งไม่จำเป็นต้องอุ่นล่วงหน้า และสามารถให้ความร้อนได้ถึง 110°C ในไม่กี่วินาทีหรือนาทีขึ้นอยู่กับน้ำหนักของ ตลับลูกปืน โดยไม่ทำลายการ การหล่อลื่น ก่อนหน้า

เครื่องมือถอดพูเล่และลูกปืน ตลับลูกปืน/รองลื่น	เมื่อ สถานะ การติดตั้ง ตลับลูกปืนเม็ดกลม อยู่ในสถานการณ์ต่อไปนี้ สามารถใช้ เครื่องมือถอดพูเล่และลูกปืน พิเศษในการถอดแยกชิ้นส่วนได้ (a) รูปทรง เพลา: เพลา ทรงกระบอก,รูปทรง ขนาดเส้นผ่านศูนย์กลางรูใน ของ แหวน ด้านใน ตลับลูกปืน/รองลื่น: รูทรงกระบอก (b) รูปทรง เพลา: เพลา ทรงกระบอก,รูปทรง ขนาดเส้นผ่านศูนย์กลางรูใน ของ แหวน ด้านใน ตลับลูกปืน/รองลื่น พร้อม บุชชิ่ง แน่น: รูเรียว (c) รูปทรง เพลา: เพลา เรียว,รูปทรง ขนาดเส้นผ่านศูนย์กลางรูใน ของ แหวน ด้านใน ตลับลูกปืน/รองลื่น: รูเรียว ใน สถานะ ใด สถานะ หนึ่ง น็อตล็อค ของ เพลา (หรือ น็อตล็อค ของ บุชชิ่ง แน่น) ต้องถูกปลดออกในระหว่างการถอดประกอบ และต้องวาง น็อตล็อค ใน สถานะ หลวม
