ลิ่มขนานกึ่งสำเร็จรูป

แบรนด์ :

MISUMI

ข้อควรระวัง

ข้อมูลสเปคของบางขนาดกำลังอยู่ระหว่างการอัปเดต
ดาวน์โหลดฟรี! >> แคตตาล็อกซีรี่ส์ ความคุ้มค่า ver2023 (TH-EN)_ตอนที่21 คลิกที่นี่

รายละเอียดสินค้า

・ ประเภทผลิตภัณฑ์: คีย์ขนาน กึ่งสำเร็จรูป ซีรีส์ C-KET
・ความกว้างของลิ่มเครื่องจักร [mm]: 5, 6, 8, 10, 12
・ ความยาวโดยรวม [mm]:300
・ กุญแจเครื่องจักร ผลิตภัณฑ์กึ่งสำเร็จรูป: ผลิตภัณฑ์อเนกประสงค์นี้ช่วยให้ลูกค้ามีความยืดหยุ่นในการประมวลผลกุญแจตามความต้องการขนาดเฉพาะของพวกเขา ผลิตภัณฑ์กึ่งสำเร็จรูปนี้ให้อำนาจแก่ผู้ใช้ในการปรับแต่งปุ่มให้ตรงกับความต้องการของตนได้อย่างแม่นยำ ทำให้มั่นใจได้ว่าจะเหมาะสมอย่างยิ่งสำหรับการใช้งานที่หลากหลาย
・ นี่คือสินค้าราคาประหยัด ซึ่งราคาถูกกว่าสินค้ามาตรฐานของ MISUMI

ภาพรวมผลิตภัณฑ์

ลิ่มขนาน กึ่งสำเร็จรูป
ลูกค้าสามารถนำไปแปรรูปเองได้ตามขนาดที่ต้องการ

รูปภาพสินค้า
(ซีรีส์ประหยัด) ลิ่มขนาน กึ่งสำเร็จรูป

ดรออิ้งบอกขนาด

สำหรับ C-KET, L=300

สำหรับ C-KETS, L=350

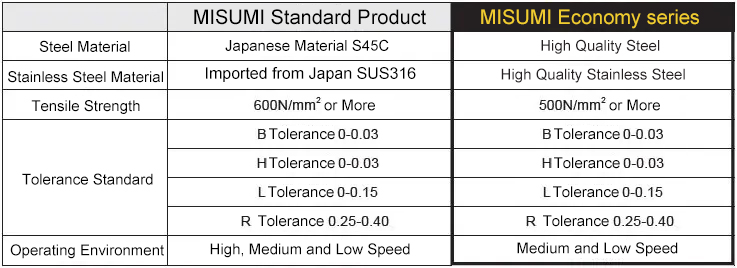

ชนิด	วัสดุ	ความทนต่อแรงดึง

C-KET	เหล็กกล้า	500 N/mm² ขึ้นไป
C-KETS	สแตนเลส

หากมีข้อกำหนดในการป้องกันสนิม โปรดให้ความสำคัญกับสินค้าที่ผลิตจากสแตนเลส

ภาพรวม สเปค

รหัสสินค้า			ความเผื่อ H		C
ชนิด	ความกว้าง Bh9
C-KET (L=300)	3	0 -0.025	3	0 -0.025	0.16 ถึง 0.25
	4	0 -0.030	4	0 -0.030
	5		5		0.25 ถึง 0.40
	6		6
	7		7
	8	0 -0.036		0 -0.090
	10		8		0.40 ถึง 0.60
	12	0 -0.043
	14		9
	16		10
	18		11	0 -0.110

รหัสสินค้า			ความเผื่อ H		C
ชนิด	ความกว้าง Bh9
C-KETS (L=350)	3	+0.015 -0.025	3	+0.015 -0.025	0.3
	4		4

คุณสมบัติผลิตภัณฑ์

ลิ่มขนาน คือกุญแจที่ใช้ผิวด้านข้างทั้งสองเป็นผิวทำงาน และถ่ายทอดแรงบิดโดยการกดด้านข้างของลิ่มขนานและรูกุญแจ
ลิ่มขนานแบ่งออกเป็น 3 ประเภท ได้แก่ ลิ่มขนานมาตรฐาน ลิ่มขนานบาง และลิ่มขนานแบบมีตัวนำ
ลิ่มขนานมาตรฐานมีการศูนย์กลางที่ดี ความแม่นยำในการวางตำแหน่งสูง และประกอบได้ง่าย แต่ไม่สามารถยึดชิ้นส่วนบนเพลาในแนวแกนได้ ลิ่มขนานถูกใช้กับเพลาที่มีความเร็วสูงหรือได้รับแรงกระแทกและโหลดที่เปลี่ยนแปลงได้;
ลิ่มขนานแบบบางใช้กับโครงสร้างผนังบางและบริเวณที่แรงบิดส่งผ่านมีค่าน้อย; ลิ่มขนานแบบมีไกด์ใช้สำหรับยึดลิ่มขนานกับเพลาด้วยสกรู และใช้ในกรณีที่ชิ้นส่วนบนเพลาไม่เคลื่อนที่ตามแนวแกนเพลามากนัก

ข้อควรระวัง

1) เมื่อรูสลัก, รูกุญแจ ถูกใช้ร่วมกับลิ่มขนาน หากช่องว่างกว้างเกินไป ลิ่มขนานจะไม่สามารถยึดได้แน่นเนื่องจากหลวม
2) เมื่อรูสลัก, รูกุญแจ และลิ่มขนานถูกใช้แน่นเกินไป ลิ่มขนานจะไม่สามารถติดตั้งในรูสลัก, รูกุญแจได้

(ซีรีส์ประหยัด) ลิ่มขนาน กึ่งสำเร็จรูป

ตัวอย่างการใช้งาน

ตัวอย่างการใช้ลิ่มขนาน
(ซีรีส์ประหยัด) ลิ่มขนาน กึ่งสำเร็จรูป
