ลิ่มขนานพร้อมรูคว้านตำแหน่งกลาง
แบรนด์ :
MISUMI
ข้อควรระวัง
- ข้อมูลสเปกของบางขนาดกำลังอยู่ระหว่างการอัปเดต
- ดาวน์โหลดฟรี! >> MISUMI Economy_Series (THA)_Index19_Screw_Collars_Shims_Flat_Keys คลิกที่นี่
รายละเอียดสินค้า
· ประเภทผลิตภัณฑ์: ลิ่มขนานพร้อมรูคว้านตรงกลาง ซีรีส์ C-KEDZ C-KEGZ C-KESZ
· ลิ่มขนานพร้อมรูต๊าปเกลียว: ส่วนประกอบที่มีความแม่นยำเพื่อการจัดตำแหน่งที่ปลอดภัยในการประกอบเชิงกล ด้วยรูต๊าปเกลียวเคาน์เตอร์โบร์ ทำให้สามารถติดตั้งได้หลากหลาย เหมาะสำหรับการวางตำแหน่งที่แม่นยำและติดตั้งง่ายในการใช้งานต่างๆ
・ ลิ่มส่งกำลังแบ่งออกเป็นสามประเภท ได้แก่ ลิ่มขนาน (ตรง) ลิ่มขนาน (กลมที่ปลายด้านหนึ่ง) ลิ่มขนาน (กลมที่ปลายทั้งสอง)
・ นี่คือสินค้าราคาประหยัด ซึ่งราคาถูกกว่าสินค้ามาตรฐานของ MISUMI
ภาพรวมผลิตภัณฑ์
ลิ่มขนาน
กุญแจที่อาศัยพื้นผิวด้านข้างทั้งสองเป็นพื้นผิวทำงาน และถ่ายทอดแรงบิดโดยการกดด้านข้างของกุญแจและร่องกุญแจ
รูปภาพสินค้า
กุญแจที่อาศัยพื้นผิวด้านข้างทั้งสองเป็นพื้นผิวทำงาน และถ่ายทอดแรงบิดโดยการกดด้านข้างของกุญแจและร่องกุญแจ
รูปภาพสินค้า
ดรออิ้งบอกขนาด
.jpg)
| ชนิด |  วัสดุ | ความทนต่อแรงดึง | ||
| ชนิดหัวกลมคู่ A | ชนิดตรง B | ชนิดหัวกลมเดี่ยว C | ||
| C-KESZ | C-KEDZ | C-KEGZ | เหล็กกล้า | 500 N/mm² ขึ้นไป |
| — | C-KEDSZ | — | สแตนเลส | |
ตารางข้อมูลจำเพาะ
| รหัสสินค้า | L สามารถระบุเพิ่มขึ้นได้ทีละ 5 มม. | ความเผื่อ H | d | d1 | h | C | |||
| ชนิด | B h9 | ||||||||
| C-KEDZ C-KESZ C-KEGZ | 8 | 0 -0.036 | 35 to 80 | 7 | 0 -0.09 | 3.4 | 6 | 3.5 | 0.25 ถึง 0.40 |
| L | ค่าพิกัดความเผื่อ |
| สั้นที่สุด~10 | 0 -0.36 |
| 12 to 18 | 0 -0.43 |
| 20 to 28 | 0 -0.52 |
| 32 to 50 | 0 -0.62 |
| 56 to 80 | 0 -0.74 |
| 90 to 110 | 0 -0.87 |
| รหัสสินค้า |  ความยาวทั้งหมด L | ความเผื่อ H | (d) | (d1) | (ชม.) | C | |||||||
 ชนิด |  ความกว้าง Bh9 | ||||||||||||
| C-KESZ C-KEDZ C-KEGZ C-KEDSZ | 8 | 0 -0.036 | 15 | 20 | 25 | 7 | 0 -0.09 | 3.4 | 6 | 3.5 | 0.25 ถึง 0.40 | ||
| 10 | 30 | 8 | 4.5 | 7.5 | 4.5 | 0.40 ถึง 0.60 | |||||||
| 14 | 0 -0.043 | 35 | 9 | 5.5 | 9.5 | 5.5 | |||||||
| L | ค่าพิกัดความเผื่อ |
| สั้นที่สุด~10 | 0 -0.36 |
| 12 to 18 | 0 -0.43 |
| 20 to 28 | 0 -0.52 |
| 32 to 50 | 0 -0.62 |
| 56 to 80 | 0 -0.74 |
| 90 to 110 | 0 -0.87 |
คุณสมบัติผลิตภัณฑ์
ลิ่มขนาน คือกุญแจที่อาศัยพื้นผิวด้านข้างสองด้านเป็นพื้นผิวทำงาน และถ่ายทอดแรงบิดโดยการกดด้านข้างของกุญแจและร่องกุญแจ
ลิ่มขนานแบ่งออกเป็น 3 ประเภท ได้แก่ ลิ่มขนานมาตรฐาน ลิ่มขนานบาง และลิ่มขนานแบบมีไกด์
ลิ่มขนานมาตรฐานมีคุณสมบัติในการศูนย์กลางที่ดี มีความแม่นยำในการจัดตำแหน่งสูง และประกอบง่าย แต่ไม่สามารถยึดชิ้นส่วนบนเพลาในแนวแกนได้ เหมาะสำหรับเพลาที่มีความเร็วสูงหรือรับแรงกระแทกและโหลดที่เปลี่ยนแปลง
ลิ่มขนานบางเหมาะสำหรับโครงสร้างผนังบางและตำแหน่งที่แรงบิดส่งผ่านมีขนาดเล็ก ส่วนลิ่มขนานแบบมีไกด์ใช้สำหรับยึดกุญแจบนเพลาด้วยสกรู และเหมาะสำหรับกรณีที่ชิ้นส่วนบนเพลาไม่เคลื่อนที่มากตามแนวเพลา
■ความแตกต่างระหว่างลิ่มขนานซีรีส์ Economy ของ MISUMI กับผลิตภัณฑ์ทั่วไปในตลาด※
ผลิตภัณฑ์ซีรีส์ Economy มีค่าความเผื่อ (tolerance) ที่แตกต่างจากผลิตภัณฑ์มาตรฐาน และในขณะเดียวกันราคาก็ลดลงอย่างมาก
· สำหรับลิ่มขนานซีรีส์ Economy ของ MISUMI ความทนต่อแรงดึงสามารถตอบสนองความต้องการในการใช้งานที่ความเร็วปานกลางและต่ำได้ ความเผื่อขนาดเป็นไปตามมาตรฐาน GB พร้อมรับประกันวัสดุและประสิทธิภาพที่เสถียร
■คุณภาพ:
มุม R กลม: ซีรีส์ Economy ของ MISUMI ใช้เครื่องมือตัดเจาะนำเข้าและปฏิบัติตามมาตรฐาน GB อย่างเคร่งครัด สำหรับผลิตภัณฑ์ทั่วไปในท้องตลาด ความแม่นยำของมุม R ทรงกลมจะต่ำ และไม่สามารถประกอบให้เข้ากันได้อย่างสมบูรณ์
*ข้อมูลการทดสอบได้มาจากการทดสอบโดยบริษัทของเรา ซึ่งใช้สำหรับอ้างอิงเท่านั้น
*สินค้าทั่วไปในตลาดเป็นสินค้าที่คล้ายคลึงกันที่บริษัทของเราสุ่มซื้อจากตลาดออนไลน์หรือออฟไลน์
ลิ่มขนานแบ่งออกเป็น 3 ประเภท ได้แก่ ลิ่มขนานมาตรฐาน ลิ่มขนานบาง และลิ่มขนานแบบมีไกด์
ลิ่มขนานมาตรฐานมีคุณสมบัติในการศูนย์กลางที่ดี มีความแม่นยำในการจัดตำแหน่งสูง และประกอบง่าย แต่ไม่สามารถยึดชิ้นส่วนบนเพลาในแนวแกนได้ เหมาะสำหรับเพลาที่มีความเร็วสูงหรือรับแรงกระแทกและโหลดที่เปลี่ยนแปลง
ลิ่มขนานบางเหมาะสำหรับโครงสร้างผนังบางและตำแหน่งที่แรงบิดส่งผ่านมีขนาดเล็ก ส่วนลิ่มขนานแบบมีไกด์ใช้สำหรับยึดกุญแจบนเพลาด้วยสกรู และเหมาะสำหรับกรณีที่ชิ้นส่วนบนเพลาไม่เคลื่อนที่มากตามแนวเพลา
■ความแตกต่างระหว่างลิ่มขนานซีรีส์ Economy ของ MISUMI กับผลิตภัณฑ์ทั่วไปในตลาด※
ผลิตภัณฑ์ซีรีส์ Economy มีค่าความเผื่อ (tolerance) ที่แตกต่างจากผลิตภัณฑ์มาตรฐาน และในขณะเดียวกันราคาก็ลดลงอย่างมาก· สำหรับลิ่มขนานซีรีส์ Economy ของ MISUMI ความทนต่อแรงดึงสามารถตอบสนองความต้องการในการใช้งานที่ความเร็วปานกลางและต่ำได้ ความเผื่อขนาดเป็นไปตามมาตรฐาน GB พร้อมรับประกันวัสดุและประสิทธิภาพที่เสถียร
■คุณภาพ:
มุม R กลม: ซีรีส์ Economy ของ MISUMI ใช้เครื่องมือตัดเจาะนำเข้าและปฏิบัติตามมาตรฐาน GB อย่างเคร่งครัด สำหรับผลิตภัณฑ์ทั่วไปในท้องตลาด ความแม่นยำของมุม R ทรงกลมจะต่ำ และไม่สามารถประกอบให้เข้ากันได้อย่างสมบูรณ์
*ข้อมูลการทดสอบได้มาจากการทดสอบโดยบริษัทของเรา ซึ่งใช้สำหรับอ้างอิงเท่านั้น
*สินค้าทั่วไปในตลาดเป็นสินค้าที่คล้ายคลึงกันที่บริษัทของเราสุ่มซื้อจากตลาดออนไลน์หรือออฟไลน์
ข้อควรระวัง

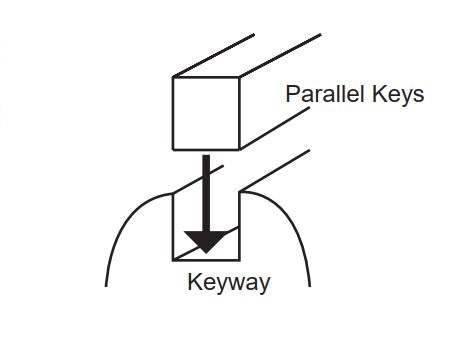

1) เมื่อรูสลักถูกใช้ร่วมกับลิ่มขนาน หากมีระยะห่างมากเกินไป ลิ่มขนานจะไม่สามารถยึดได้อย่างสมบูรณ์เนื่องจากหลวม
2) เมื่อรูสลักและลิ่มขนานถูกใช้งานแน่นเกินไป ลิ่มขนานจะไม่สามารถติดตั้งในรูสลักได้
2) เมื่อรูสลักและลิ่มขนานถูกใช้งานแน่นเกินไป ลิ่มขนานจะไม่สามารถติดตั้งในรูสลักได้
ตัวอย่างการใช้งาน
ตัวอย่างการใช้ลิ่มขนาน
