อินเด็กส์พลั้งเจอร์ รุ่นมาตรฐาน เกลียวละเอียด
ข้อควรระวัง
- ดาวน์โหลดฟรี! >> แคตตาล็อกซีรี่ส์ ความคุ้มค่า ver2023 (TH-EN)_ตอนที่ 10 คลิกที่นี่
รายละเอียดสินค้า
・ประเภทผลิตภัณฑ์:อินเด็กซ์พลันเจอร์แบบมาตรฐาน ชนิดเกลียวละเอียด
· เส้นผ่านศูนย์กลางของสกรู:M6, M8, M10, M12, M16
· มีให้เลือกทั้งแบบเกลียวละเอียดและสามารถเลือกหน้าทรงกลมหรือหัวกรวยสำหรับหมุดด้านหน้าได้
・ เลือกลูกสูบที่มีน็อตล็อคตามความต้องการในการติดตั้ง
・ การทำงานแบ่งออกเป็นประเภทรีเซ็ตและล็อคตัวเองเพื่อความคล่องตัว
・ หมุดกำหนดตำแหน่งช่วยให้วางตำแหน่งองค์ประกอบทางกลได้ง่ายและรวดเร็วด้วยการดึงหรือกดลูกบิดง่ายๆ เหมาะอย่างยิ่งสำหรับการกำหนดดัชนีฟิกซ์เจอร์ การวางตำแหน่ง และขีดจำกัดการหยุด
・ นี่คือสินค้าราคาประหยัด ซึ่งราคาถูกกว่าสินค้ามาตรฐานของ MISUMI
สินค้า Economy อินเด็กส์พลั้งเจอร์
- ให้ได้ตำแหน่งที่แน่นอนด้วยเส้นด้าย ละเอียด และตัวเลือกรูปร่าง ปลาย
- เลือกขนาดและระยะเกลียว สกรู ได้หลากหลายเพื่อให้เหมาะกับความต้องการของคุณ
- เลือกจากการรีเซ็ตหรือกลไกการล็อคอัตโนมัติเพื่อ ความยืดหยุ่น
- ผลิตจาก วัสดุ คุณภาพสูงพร้อมตัวเลือกเพื่อประสิทธิภาพที่ยาวนาน
- เพลิดเพลินกับฟังก์ชันการใช้งานสูงในราคาที่เอื้อมถึงด้วย หมุดล็อคตำแหน่ง ของ MISUMI
มาตรฐาน MISUMI
ราคาถูกกว่า
ความหลากหลาย ผลิตภัณฑ์
อุปกรณ์รองรับท่อ 3D CAD
ภาพรวมของสินค้า
เหมาะสำหรับการจัดทำดัชนี ตัวยึด การวางตำแหน่ง ขีดจำกัดการหยุด และโอกาสอื่นๆ
คุณสมบัติสินค้า
♢ ซีรีย์นี้เป็น หมุดล็อคตำแหน่ง มาตรฐาน พร้อมเกลียว ละเอียด และมีหน้าทรงกลมและ หัว กรวยให้เลือกสองแบบสำหรับด้านหน้า ขาพิน สามารถเลือก พลั้งเจอร์/เหล็กดัน พร้อม น็อตล็อค ทั้งนี้ขึ้นอยู่กับการติดตั้ง♢ วิธีการทำงานของ หมุดล็อคตำแหน่ง โดยทั่วไปแบ่งออกเป็นสองประเภท: รีเซ็ตและประเภทล็อคตัวเอง
Drawing ระบุขนาด

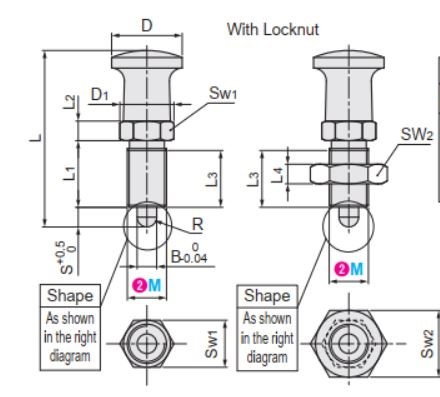

ประเภทการรีเซ็ต

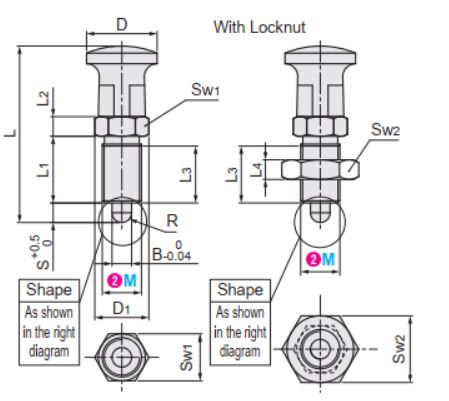

ประเภทล็อคตัวเอง
* หมายเหตุของ หมุดล็อคตำแหน่ง: มีร่องนูนที่ปลาย เกลียว
ตารางสเปค
ประเภทการรีเซ็ต| รหัสสินค้า | พิตช์เกลียว (ละเอียด) | D | D1 | S | B | L | L1 | L2 | L3 | L4 | L5 | SW1 | SW2 | SR | โหลด (N) | |||
| ชนิด | M | ต่ำสุด | สูงสุด | |||||||||||||||
| 6 | 0.75 | 12 | 9.2 | 5 | 2.5 | 36 | 15 | 4 | 13.5 | 3.2 | 1.5 | 8 | 10 | 1.3 | 2.1 | 7.3 | ||
| เหล็ก | 8 | 1 | 15 | 11.5 | 4 | 4 | 40 | 16 | 5 | 14 | 4 | 1.5 | 10 | 13 | 2 | 2.5 | 11.3 | |
| เป็นทรงกลม | ชนิด หัว กรวย | 8 L | 6 | 42 | 2.5 | 11.3 | ||||||||||||
| C-PXAN (รุ่นมาตรฐาน) | C-PXAT (รุ่นมาตรฐาน) | 10 | 1 | 18 | 13.8 | 5 | 5 | 45 | 17 | 5 | 15 | 5 | 2 | 12 | 17 | 2.5 | 3.9 | 13.5 |
| C-PXKN (ชนิดมี น๊อตตัวเมีย ล็อค) | C-PXKT (ชนิดมี น๊อตตัวเมีย ล็อค) | 10 L | 8 | 48 | 3.9 | 13.5 | ||||||||||||
| สแตนเลส | ||||||||||||||||||
| C-SXPAN (รุ่นมาตรฐาน) | C-SXPAT (รุ่นมาตรฐาน) | 12 | 1.5 | 21 | 16.2 | 6 | 6 | 54.5 | 20 | 6 | 17 | 6 | 2.5 | 14 | 19 | 3 | 6.4 | 18 |
| C-SXPKN (ชนิดมี น๊อตตัวเมีย ล็อค) | C-SXPKT (ชนิดมี น๊อตตัวเมีย ล็อค) | 12 L | 10 | 58.5 | 6.4 | 18 | ||||||||||||
| 16 | 1.5 | 26 | 21.9 | 7 | 8 | 68 | 26 | 8 | 23 | 8 | 3 | 19 | 24 | 4 | 11.3 | 23 | ||
| 16 L | 12 | 73 | 11.3 | 23 | ||||||||||||||
| kgf = N× 0.101972 | ||||||||||||||||||
| รหัสสินค้า | พิตช์เกลียว (ละเอียด) | D | D1 | S | B | L | L1 | L2 | L3 | L4 | L5 | SW1 | SW2 | SR | โหลด (N) | |||
| ชนิด | M | ต่ำสุด | สูงสุด | |||||||||||||||
| 6 | 0.75 | 12 | 9.2 | 5 | 2.5 | 42 | 15 | 4 | 13.5 | 3.2 | 1.5 | 8 | 10 | 1.3 | 2.1 | 7.3 | ||
| เหล็ก | 8 | 1 | 15 | 11.5 | 4 | 4 | 46 | 16 | 5 | 14 | 4 | 1.5 | 10 | 13 | 2 | 2.5 | 11.3 | |
| เป็นทรงกลม | ชนิด หัว กรวย | 8 L | 6 | 48 | 2.5 | 11.3 | ||||||||||||
| C-PXYAN (รุ่นมาตรฐาน) | C-PXYAT (รุ่นมาตรฐาน) | 10 | 1 | 18 | 13.8 | 5 | 5 | 50 | 17 | 5 | 15 | 5 | 2 | 12 | 17 | 2.5 | 3.9 | 13.5 |
| C-PXYKN (ชนิดมี น๊อตตัวเมีย ล็อค) | C-PXYKT (ชนิดมี น๊อตตัวเมีย ล็อค) | 10 L | 8 | 53 | 3.9 | 13.5 | ||||||||||||
| สแตนเลส | ||||||||||||||||||
| C-SXYAN (รุ่นมาตรฐาน) | C-SXYAT (รุ่นมาตรฐาน) | 12 | 1.5 | 21 | 16.2 | 6 | 6 | 60.5 | 20 | 6 | 17 | 6 | 2.5 | 14 | 19 | 3 | 6.4 | 18 |
| C-SXYKN (ชนิดมี น๊อตตัวเมีย ล็อค) | C-SXYKT (ชนิดมี น๊อตตัวเมีย ล็อค) | 12 L | 10 | 64.5 | 6.4 | 18 | ||||||||||||
| 16 | 1.5 | 26 | 21.9 | 7 | 8 | 75.5 | 26 | 8 | 23 | 8 | 3 | 19 | 24 | 4 | 11.3 | 23 | ||
| 16 L | 12 | 80.5 | 11.3 | 23 | ||||||||||||||
| kgf = N× 0.101972 | ||||||||||||||||||
| ประเภท พิทช์ เกลียว | ชนิด | รูปทรงปลาย | ลูกบิด | ตัวเครื่อง | ขาพิน | สปริง | (น็อตล็อค) | |||||
| เป็นทรงกลม | ชนิด หัว กรวย |  วัสดุ | วัสดุ |  กระบวนการชุบผิว | วัสดุ |  ความแข็ง | กระบวนการชุบผิว | วัสดุ | วัสดุ | กระบวนการชุบผิว | ||
| ละเอียด | ประเภทการรีเซ็ต | C-PXAN | C-PXAT | A6061 (อโนไดซ์สีดำ) | 1215 | การชุบออกไซด์สีดำ | S45C | 45 ถึง 55HRC | การชุบออกไซด์สีดำ | SUS304 | — | — |
| ประเภทล็อคตัวเอง | C-PXYAN | C-PXYAT | ||||||||||
| ประเภทการรีเซ็ต | C-PXKN | C-PXKT | S35C | การชุบออกไซด์สีดำ | ||||||||
| ประเภทล็อคตัวเอง | C-PXYKN | C-PXYKT | ||||||||||
| ประเภทการรีเซ็ต | C-SXPAN | C-SXPAT | SUS303 | — | SUS420F | 40 ถึง 50HRC | ชุบนิกเกิล | — | — | |||
| ประเภทล็อคตัวเอง | C-SXYAN | C-SXYAT | ||||||||||
| ประเภทการรีเซ็ต | C-SXPKN | C-SXPKT | SUS304 | — | ||||||||
| ประเภทล็อคตัวเอง | C-SCYKN | C-SXYKT | ||||||||||
วิธีการใช้งาน
· รีเซ็ตประเภทของ หมุดล็อคตำแหน่ง
1. ส่วนหน้ามักจะยื่นออกมา
2. ส่วนหน้าจะหดกลับเมื่อดึง ลูกบิด ออก
3. หากปล่อย หมุดล็อคตำแหน่ง ส่วนหน้าจะกลับสู่ สถานะ ยื่นออกมาโดยอาศัยแรง สปริง แบบฝัง
1. ส่วนหน้ามักจะยื่นออกมา
2. ส่วนหน้าจะหดกลับเมื่อดึง ลูกบิด ออก
3. หากส่วนหน้าหมุน 90° ในขณะที่ยังคงสถานะดึงออก สถานะการหดกลับของส่วนหน้าสามารถล็อคได้
4. สถานะ 90° สถานะ
5. หากปล่อย หมุดล็อคตำแหน่ง ส่วนหน้าจะกลับสู่ สถานะ ยื่นออกมาโดยอาศัยแรง สปริง แบบฝัง
