รางกระดูกงู ชนิดมีร่องสลิท

แบรนด์ :

MISUMI

ข้อควรระวัง

ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part03 คลิกที่นี่

รายละเอียดสินค้า

รางกระดูกงู แบบมีร่อง
รางกระดูกงู เป็นอุปกรณ์สำคัญที่ใช้ในเครื่องจักร จักรกลอัตโนมัติ เพื่อจัดระเบียบและป้องกันการพันกันและการบิดของสายเคเบิลอย่างมีประสิทธิภาพ มีหลากหลายขนาดให้เลือก
[คุณสมบัติ]
- ความสูงด้านใน (มม.): 10, 15, 20 และ 32
- ความกว้างด้านใน (มม.): 15, 20, 25, 30, 40 และ 50
- รัศมีการดัด (มม.): 18, 28, 38, 48, 50, 60, 75 และ 100
- จำนวน ลิงค์ข้อต่อ (ชิ้น): สามารถเลือกได้ระหว่าง 10 ถึง 65
- พิทช์ (มม.): 20 และ 30
- วัสดุ: PA + ใยแก้ว
[การใช้งาน]
ใช้ในเครื่องจักร จักรกลอัตโนมัติ เพื่อจัดระเบียบและป้องกันปัญหา สายไฟ พันกันและบิดงอ

รางกระดูกงู รุ่นประหยัด ชนิดมีร่องสลิท

ติดตั้งง่ายห้องคลีนรูมยืดหยุ่น

- การออกแบบแผ่นสลิทแบบนวัตกรรมเพื่อการใส่สายเคเบิลที่ง่ายดาย

- ความสูงภายในเหมาะสำหรับการใช้งานที่หลากหลาย

- รองรับการใช้งานในห้องคลีนรูม

- มีตัวเลือกรัศมีการดัดที่ยืดหยุ่นได้

- มีประสิทธิภาพในการป้องกันสายเคเบิลพันกัน

มาตรฐาน MISUMI

ราคาถูกกว่า

ความหลากหลายของผลิตภัณฑ์

3D CAD
อุปกรณ์รองรับท่อ CAD 3D

ภาพรวมผลิตภัณฑ์รางกระดูกงู

สามารถป้องกันไม่ให้รางกระดูกงูและขดลวดที่เชื่อมต่อกับชิ้นส่วนที่เคลื่อนที่ของอุปกรณ์เกิดการบิด งอ หรือพันกันเนื่องจากการเคลื่อนไหว เหมาะสำหรับรองรับและนำทางสายเคเบิลหลายเส้นที่เชื่อมต่อกับชิ้นส่วนระบบเคลื่อนที่แนวเส้นตรง

คุณสมบัติของรางกระดูกงู 1

คุณสมบัติของรางกระดูกงู

1. รางกระดูกงู โครงสร้างชิ้นเดียว ต้นทุนต่ำ
2. คานขวางฝังในสำหรับโหลดไฟฟ้าได้อย่างรวดเร็ว
3. รองรับการใช้งานในห้องคลีนรูมระดับ 2
4. รางกระดูกงู เสียงรบกวนต่ำ
5. เปิด-ปิดแบบยืดหยุ่นของคานขวางด้านนอกในรัศมีการโค้งงอ
6. ฝังตัวตลอดแนวภายในและภายนอกของรัศมีการโค้งงอ

· รางกระดูกงู เลือกใช้วัสดุ PA นำเข้า
· ปรับปรุงรูปแบบการจัดส่ง
คุณสมบัติผลิตภัณฑ์ 1

· เปรียบเทียบประสิทธิภาพของวัสดุต่าง ๆ
คุณสมบัติผลิตภัณฑ์ 2

ภาพรวมสเปคของรางกระดูกงู

วัสดุ: ไนล่อน (PA) + เส้นใยไฟเบอร์กลาส

รหัสสินค้า	วิธีการเปิดและปิด	A	B	C	W	P	R		H	HF	K	Bi	E	จำนวน ซี่, แถว, ชุด
รหัสสินค้า	วิธีการเปิดและปิด	ความสูงภายใน	ความสูงด้านนอก	ความกว้างด้านใน	ความกว้างด้านนอก	พิทช์ของลิงค์ข้อต่อ	การเลือก รัศมีการดัดงอ	จำนวนลิงก์	(ความสูงติดตั้ง)	(ความสูงพื้นที่ที่ต้องการ)	(ความยาวส่วนโค้ง + เผื่อระยะ)	มม.	มม.	จำนวน ซี่, แถว, ชุด
C-MSU	ฝังภายนอก	10	14	15	22	20	18 28 38	10 to 65	50 70 90	60 80 100	100 130 160	15	—	2
		15	19	15	23		28 38 48		75 95 115	85 105 125	130 160 195	15	—	2
				20	28							20	—	2
				30	38							30	22	3
		20	25	25	36	30	28 38 48 75		81 101 121 175	91 111 131 185	150 180 215 300	25	10	3
		20	25	40	51	30	28 38 48 75		81 101 121 175	91 111 131 185	150 180 215 300	40	23	4
		32	39	25	36	30	50 60 75 100		139 159 189 239	154 174 204 254	220 250 300 375	25	—	3
				40	51							40	25	4
				50	61							50	37	5
C-MSD	ฝังภายใน	10	14	15	22	20	18 28 38		50 70 90	60 80 100	100 130 160	15	—	2
		15	19	15	23	20	28 38 48		75 95 115	85 105 125	130 160 195	15	—	2
				20	28							20	—	2
				30	38							30	22	3
		20	25	25	36	30	28 38 48 75		81 101 121 175	91 111 131 185	150 180 215 300	25	10	3
		20	25	40	51	30	28 38 48 75		81 101 121 175	91 111 131 185	150 180 215 300	40	23	4
		32	39	25	36	30	50 60 75 100		139 159 189 239	154 174 204 254	220 250 300 375	25	—	3
				40	51							40	25	4
				50	61							50	37	5

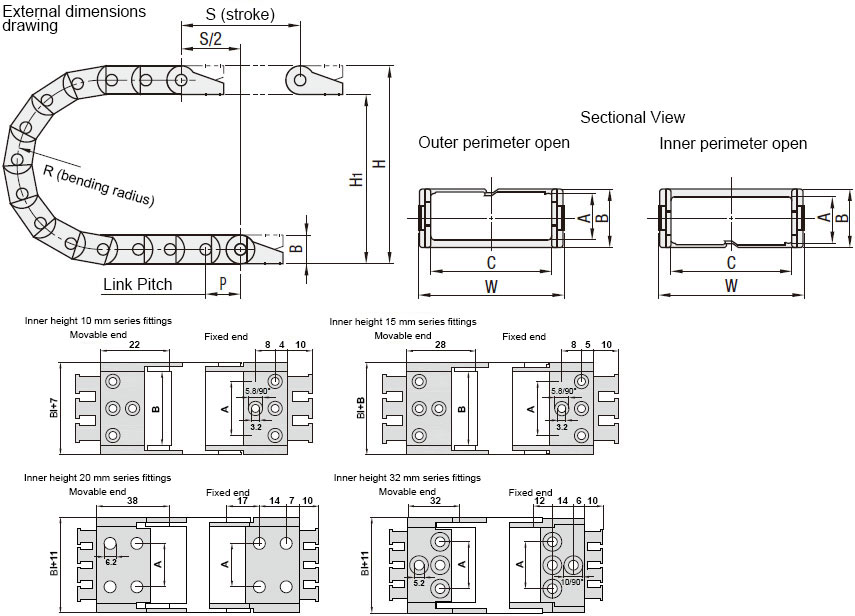

ดรออิ้งบอกขนาดของรางกระดูกงู

วิธีการใช้งานรางกระดูกงู

ตัวอย่างการใช้งานรางกระดูกงู

ข้อควรระวังในการใช้งานรางกระดูกงู

รางกระดูกงู หากเป็นการออกแบบใหม่ทั้งหมด อาจมีจำนวนโซ่เชื่อมต่อในรางกระดูกงูไม่เพียงพอ แนะนำให้เลือก Link 1 หรือ 2 เป็นอะไหล่สำรองและปรับ (ถอดประกอบ) เมื่อติดตั้งอุปกรณ์
กรุณาตรวจสอบว่าสายเคเบิลสัมผัสกับด้านในและด้านนอกของโซ่ป้องกันสายมากเกินไปตลอดช่วงการเคลื่อนที่หรือไม่
