รางกระดูกงู พนังปิด

แบรนด์ :

MISUMI

ข้อควรระวัง

ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part03 คลิกที่นี่

รายละเอียดสินค้า

รางกระดูกงู แบบมีฝาปิด
รางกระดูกงู เป็นอุปกรณ์สำคัญที่ใช้ในเครื่องจักร จักรกลอัตโนมัติ เพื่อจัดระเบียบและป้องกันการพันกันและการบิดของสายเคเบิลอย่างมีประสิทธิภาพ มีหลากหลายขนาดให้เลือก
[คุณสมบัติ]
- ความสูงด้านใน (มม.): 10 และ 15
- ความกว้างด้านใน (มม.): 10, 15, 20, 30, 40 และ 50
- รัศมีการดัด (มม.): 18, 28, 38 และ 48
- จำนวน ลิงค์ข้อต่อ (ชิ้น): สามารถเลือกได้ระหว่าง 10 ถึง 65
- พิทช์ (มม.): 20
- วัสดุ: PA + ใยแก้ว
[การใช้งาน]
ใช้ในเครื่องจักร จักรกลอัตโนมัติ เพื่อจัดระเบียบและป้องกันปัญหา สายไฟ พันกันและบิดงอ

รางกระดูกงู Economy แบบฝาปิด

ป้องกันสายไฟลดเสียงรบกวนทนทาน

- การออกแบบฝาปิดแบบปิดอย่างปลอดภัยเพื่อการปกป้องสายเคเบิลที่ดีขึ้น

- มีให้เลือกหลากหลายขนาดกะทัดรัด

- โครงสร้าง PA+ไฟเบอร์กลาสที่แข็งแรง

- เหมาะสำหรับการติดตั้งในพื้นที่แคบ

- ลดเสียงรบกวนได้อย่างมีประสิทธิภาพเพื่อการทำงานที่เงียบยิ่งขึ้น

มาตรฐาน MISUMI

ราคาถูกกว่า

ความหลากหลายของผลิตภัณฑ์

3D CAD
อุปกรณ์รองรับท่อ CAD 3D

ภาพรวมผลิตภัณฑ์

ป้องกันไม่ให้สายไฟและท่อร้อยสายที่เชื่อมต่อกับชิ้นส่วนที่เคลื่อนไหวของอุปกรณ์เกิดการบิด งอ หรือพันกันเนื่องจากการเคลื่อนไหว

(1) โครงสร้างชิ้นเดียว ขนาดกะทัดรัดและน้ำหนักเบา เหมาะสำหรับพื้นที่ที่มีโหลดน้ำหนักเบา
(2) ไม่สามารถเปิดคานขวางได้ จึงให้ความทนทานต่อแรงบิดสูงกว่า (สินค้านี้ไม่มีตัวแยก)
(3) วัสดุ: ไนล่อน (PA) นำเข้า + เส้นใยไฟเบอร์กลาส
ตัวอย่างการเลือก

ดรออิ้งบอกขนาด

ตารางข้อมูลจำเพาะ

วัสดุ: ไนล่อน (PA) + เส้นใยไฟเบอร์กลาส

รหัสรุ่น/ Part number		วิธีการเปิด/ปิด	B	C	W	P	R	จำนวน ลิงค์ข้อต่อ	H1	ความสูงพื้นที่ที่ต้องการ H	ระยะเผื่อความสูงที่แนะนำ	Bi	E	จำนวนแกนคอนเนคเตอร์ ซี่
ชนิด	A
	ความสูงภายใน		ความสูงภายนอก	ความกว้างด้านใน	ความกว้างภายนอก	พิทช์ของลิงค์ข้อต่อ	รัศมีการดัดงอ		(ความสูงติดตั้ง)
C-MHF	10	ไม่สามารถเปิดหรือปิดได้	14	10	17	20	18 28 38	10 ~ 65	50 70 90	60 80 100	100 130 160	10	—	1
				15	22							15	—	2
				20	27							20	—
				30	37							30	22	3
				40	47							40	32	4
	15		19	10	18		28 38 48		75 95 115	90 110 130	130 160 195	10	—	1
				15	23							15	—	2
				20	28							20	—
				30	38							30	22	3
				40	48							40	32	4
				50	58							50	42	5

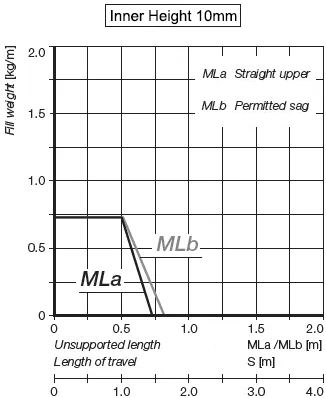

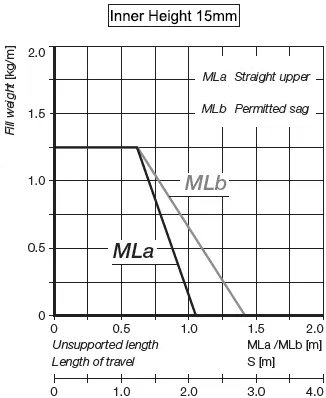

โหลดไฟฟ้าเหนือศีรษะ

ข้อมูลทางเทคนิค

ความเร็ว/การเร่งความเร็ว MLa	สูงสุด 8 [ม./วินาที] / สูงสุด 40 [ม./วินาที²]
ความเร็ว/การเร่งความเร็ว MLb	สูงสุด 2 [ม./วินาที] / สูงสุด 4 [ม./วินาที²]
ความเร็วในการเลื่อน/ความเร่ง	สูงสุด 4 [m/s] / สูงสุด 25 [m/s²]
อุณหภูมิที่อนุญาต	-40°C ถึง 120°C
Class การไวไฟ	UL94 HB

วิธีการใช้งาน

ตัวอย่างการใช้งาน

นิยมใช้ในอุตสาหกรรมอิเล็กทรอนิกส์และสารกึ่งตัวนำ
สามารถใช้กับสายเคเบิลแบบเคลื่อนไหว/รางกระดูกงูได้
