รางกระดูกงู มีพนังเปิด-ปิด

รางกระดูกงู/โซ่ป้องกันสายเคเบิลสามารถป้องกันไม่ให้สายเคเบิลหรือสายยางที่เชื่อมต่อกับชิ้นส่วนที่เคลื่อนไหวของอุปกรณ์เกิดการบิด งอ หรือพันกันเนื่องจากการเคลื่อนไหว

(1) ผลิตภัณฑ์นี้มีโครงสร้างสองชิ้น ขนาดกะทัดรัด และการออกแบบน้ำหนักเบา เหมาะสำหรับพื้นที่แคบที่มีโหลดไฟฟ้าต่ำ

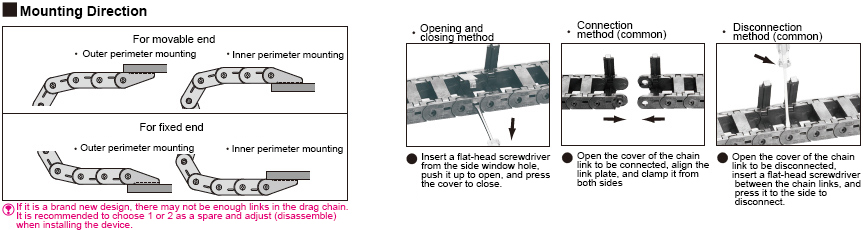

(2) คานขวางสามารถเปิดได้ตามขนาดเส้นผ่านศูนย์กลางรูในหรือเส้นผ่านศูนย์กลางภายนอก/O.D. เพื่อความสะดวกในการประกอบและถอดออก
(3) วัสดุ: ไนล่อน (PA) นำเข้า + เส้นใยไฟเบอร์กลาส

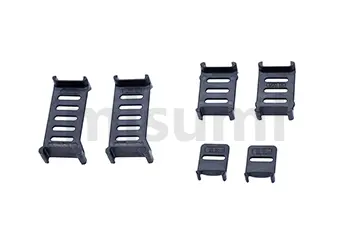

※สำหรับสเปคที่มีความสูงภายใน 15 มม. ขึ้นไป สามารถเลือกใช้แผ่นพาร์ทิชั่น/ฝากั้นพื้นที่ได้ตามต้องการ (ขั้วต่อและโซ่จะถูกประกอบเข้าด้วยกัน ส่วนแผ่นพาร์ทิชั่น/ฝากั้นพื้นที่จะแพ็คแยกต่างหาก และต้องประกอบเองตามการใช้งาน)
หากต้องการซื้อแผ่นพาร์ทิชั่น/ฝากั้นพื้นที่แยกมากกว่า 100 ชิ้น กรุณาซื้อรุ่นดังต่อไปนี้:
รุ่นความสูงภายใน 15 มม.: C-M15.1S รุ่นความสูงภายใน 20 มม.: C-M20.1S รุ่นความสูงภายใน 32 มม.: C-M32.1S

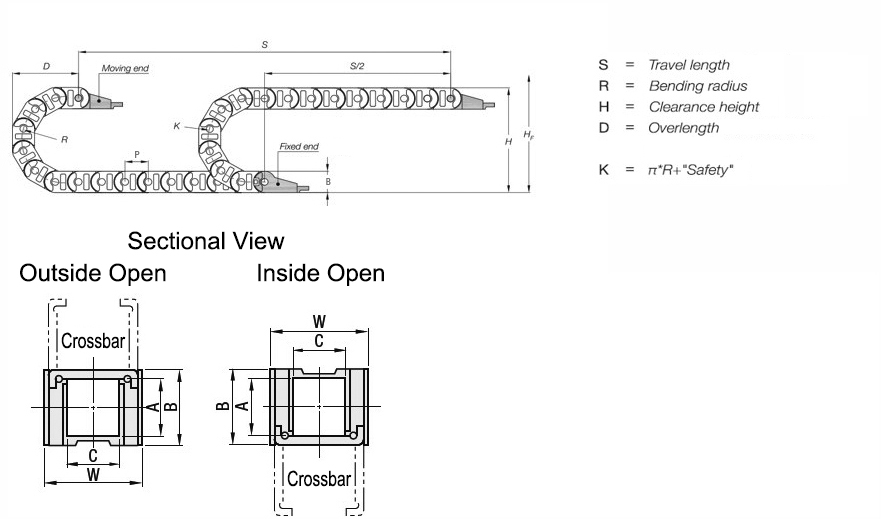

รหัสสินค้า		B	C	W	P	R	จำนวนลิงก์	ประเภทของตัวคั่น	จำนวนสเปเซอร์/ตัวเว้นระยะ	ด้านสอดสายเคเบิล	ขนาดการติดตั้ง (รัศมีการดัดที่สอดคล้องกัน)			ความสูงพื้นที่ที่ต้องการ HF	E	จำนวนซี่คอนเนคเตอร์
ชนิด	A										H	D	K
	ความสูงภายใน	ความสูงภายนอก	ความกว้างด้านใน	ความกว้างภายนอก	พิทช์ของลิงค์ข้อต่อ	รัศมีการดัดงอ
C-MPU (เปิดนอกคานขวาง)	10	14	10	17	20	18 28 38	10 ถึง 65	S10	4 ถึง 65	เส้นรอบนอก	50 70 90	45 55 65	100 130 160	H+10	—	1
			15	22												2
			20	27											—	2
			30	37											22	3
			40	47											32	4
	15	19	10	18		28 38 48		S15	4 ถึง 65		75 95 115	58 68 78	130 160 195	H+15	—	1
			15	23											—	2
			20	28											—	2
			30	38											22	3
			40	48											32	4
			50	58											42	5
	20	25	15	26	30	38 48 75 100		S20			101 121 175 225	81 91 118 143	180 215 300 375	H+20	—	2
			25	36											10	3
			40	51											23	4
			50	61											35	5
			60	71											48	6
			70	81											54	7
			80	91											65	8
	32	39	15	26		50 60 75 100		S32			139 159 189 239	100 110 125 150	220 250 300 375	H+25	—	2
			25	36											—	3
			40	51											25	4
			50	61											37	5
			60	71											48	6
			80	91											65	8
C-MPD (เปิดภายในคานขวาง)	10	14	10	17	20	18 28 38		S10	4 ถึง 65	เส้นรอบวงด้านใน	50 70 90	45 55 65	100 130 160	H+10	—	1
			15	22											—	2
			20	27											—	2
			30	37											22	3
			40	47											32	4
	15	19	10	18		28 38 48		S15	4 ถึง 65		75 95 115	58 68 78	130 160 195	H+15	—	1
			15	23											—	2
			20	28											—	2
			30	38											22	3
			40	48											32	4
			50	58											42	5
	20	25	15	26	30	38 48 75 100		S20			101 121 175 225	81 91 118 143	180 215 300 375	H+20	—	2
			25	36											10	3
			40	51											23	4
			50	61											35	5
			60	71											48	6
			70	81											54	7
			80	91											65	8
	32	39	15	26		50 60 75 100		S32			139 159 189 239	100 110 125 150	220 250 300 375	H+25	—	2
			25	36											—	3
			40	51											25	4
			50	61											37	5
			60	71											48	6
			80	91											65	8

สามารถเพิ่มแผ่นกั้นได้เมื่อเลือกผลิตภัณฑ์ สำหรับรายละเอียดเกี่ยวกับจำนวนแผ่นกั้น โปรดดูที่เว็บไซต์ขายของ MISUMI

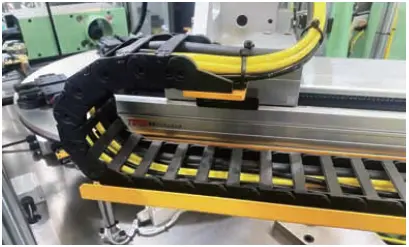

ใช้หลักในอุตสาหกรรมอิเล็กทรอนิกส์และสารกึ่งตัวนำ
สามารถใช้ร่วมกับสายเคเบิลแบบโซ่ลาก/โซ่เคลื่อนที่ของ MISUMI ได้
