สายพานแบนสำหรับขนย้ายวัสดุปริมาณมาก

แบรนด์ :
MISUMI

ข้อควรระวัง

  • พื้นผิวมีสภาพเนื้อละเอียด ซึ่งเหมาะสำหรับการขนส่งในแนวนอนของวัสดุคุณลักษณะเชิงปริมาณ อุณหภูมิเมื่อทำงานอย่างต่อเนื่องคือ -20° ถึง 80° (-30° ถึง 100° สำหรับสินค้าที่มีอยู่)

  • ดาวน์โหลดฟรี! >>Economy Series Catalog (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

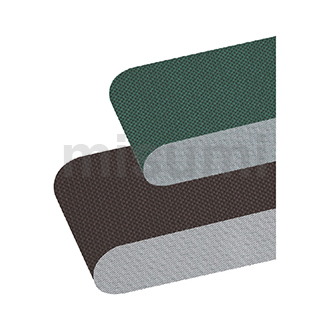

สายพานแบน สำหรับลำเลียงสินค้าในปริมาณมาก
สายพานชนิดนี้เป็นสายพานที่เหมาะสำหรับใช้ขนส่งสินค้าในปริมาณมาก มีหลายขนาดให้เลือกใช้งาน
[คุณสมบัติ]
● ความกว้างสายพาน (เล็กสุด/ใหญ่สุด)(mm.) :10 mm. และ 500 mm. (สามารถเพิ่มความยาวได้ทีละ 1 mm.)
● ความหนา (mm.): 1.2
● ความยาวเส้นรอบวง (m.): สามารถกำหนดได้ตั้งแต่ 0.7-20 m. โดยสามารถเพิ่มขึ้นได้ทีละ 0.01 m.
● ใช้กับพูลเล่ย์เส้นผ่านศูนย์กลางขนาด (mm.) : 20
● วัสดุพื้นผิวของสายพาน : โพลียูรีเทน
● สี : เขียว และ น้ำตาล
[การประยุกต์ใช้งาน]
ใช้งานร่วมกับพูลเล่ย์ ในระบบลำเลียงสินค้า สำหรับระบบสายพานลำเลียง

สินค้า Economy สายพานแบนสำหรับขนย้าย

การขนถ่ายวัสดุปริมาณมาก มั่นคง เชื่อถือได้

- สายพานแบนที่เชื่อถือได้ออกแบบมาเพื่อการจัดการวัสดุจำนวนมากอย่างมีประสิทธิภาพ

- เลือกความกว้างของเข็มขัดให้พอดีที่สุด

- ปรับความยาวได้เพื่อให้เหมาะกับทุกระบบ

- จัดการกับอุณหภูมิการทำงานต่อเนื่อง ให้ความคล่องตัว

- พื้นผิวที่มีลวดลายช่วยให้การลำเลียงวัสดุในแนวนอนมีเสถียรภาพ

สินค้า Economy โซ่ลูกกลิ้งขนาดเกลียวเบอร์ 35
โลโก้ประหยัดของ MISUMI

มาตรฐาน MISUMI
มาตรฐาน MISUMI

ราคาถูกกว่า
ราคาถูกกว่า

ความหลากหลายของผลิตภัณฑ์
ความหลากหลายของผลิตภัณฑ์

3D CAD
อุปกรณ์รองรับท่อ CAD 3D

ภาพรวมของสินค้า

สายพานแบนคือสายพานที่มีหน้าตัดเป็นรูปสี่เหลี่ยมผืนผ้า
ขึ้นอยู่กับคุณสมบัติของวัสดุ จำนวนชั้น สี และรูปทรงผิวหน้า สายพานแบนสามารถลำเลียงชิ้นงานได้หลากหลาย เช่น อาหาร ชิ้นส่วนอิเล็กทรอนิกส์ และกระดาษลูกฟูก และถูกนำไปใช้อย่างแพร่หลายในหลากหลายสาขาและอุตสาหกรรม

Drawing ระบุขนาด

Drawing ระบุขนาดของสายพานแบน

ภาพรวมรายละเอียดจำเพาะ

■ ตารางวัสดุ
ชนิดสายพานลำเลียง วัสดุสีรูปทรงพื้นผิวจำนวนชั้นความหนา
มม.
เส้นผ่านศูนย์กลางพูลเล่ย์ขั้นต่ำ
⌀มม.
ความตึงที่อนุญาต
N/มม.
น้ำหนักต่อยูนิต
กก./ม²
สัมประสิทธิ์ความเสียดทาน
(ค่าอ้างอิงสำหรับเหล็กเจียรผิว)
แบบ knife edgeอุณหภูมิใช้งานต่อเนื่อง
°C
พื้นผิวด้านหลังพื้นผิวด้านหลัง
CFBGGยูรีเทนผ้าใบโพลีเอสเตอร์ชุบสารสีเขียวเกลียว (ละเอียด)11.22041.20.40.2R4-20 ถึง 80
CFBGBสีน้ำตาล
สายพานลำเลียงอัตราการยืดถาวรของสายพานลำเลียงคือ 1% เมื่อเทียบกับความยาวทั้งหมด (ค่าอ้างอิง)
สายพานลำเลียงขณะจัดส่ง ได้ดำเนินการแปรรูปฟิตติ้งบนสายพานริบบิ้นแล้ว
สายพานลำเลียงกำหนดขนาดเส้นผ่านศูนย์กลางรูในเป็นความยาวรอบวง
สายพานลำเลียงกรุณาเลือกโมเดลพูลเล่ย์หลังจากตรวจสอบค่าความเผื่อความกว้างระหว่างพูลเล่ย์กับไอดเลอร์แล้ว


ตารางแสดงรายละเอียดจำเพาะ

กรุณาสั่งซื้อหลังจากเลือกรหัสสินค้าและพารามิเตอร์ตามขั้นตอนการเลือก สายพานลำเลียง ถึง สายพานลำเลียง.
 สายพานลำเลียงประเภทของรหัสรุ่น/ Part number—สายพานลำเลียงความกว้างสายพาน W (มม.)—สายพานลำเลียงความยาวเส้นรอบวง L (ม.)
 CFBGG—110—1.1

■ ตารางรายละเอียดจำเพาะ
สายพานลำเลียงชนิดสายพานลำเลียงความกว้างสายพานลำเลียง W (มม.)
สามารถกำหนดให้เพิ่มขึ้นครั้งละ 1 มม.
สายพานลำเลียงความยาวเส้นรอบวง L (ม.)
สามารถระบุการเพิ่มค่าทีละ 0.01 ม.
ความหนา (มม.)
CFBGG10 ถึง 5000.70 ถึง 20.001.2
CFBGB
สายพานลำเลียงในขณะจัดส่ง ได้มีการดำเนินการฟิตติ้งบนสายพานริบบิ้นแล้ว

■ ความเผื่อความกว้าง
ความกว้าง (มม.)ความอดทน
ไม่เกิน 1000 ถึง -2
101 ถึง 4000 ถึง -2
401 ถึง 5000 ถึง -3
■ ความเผื่อความหนา
ความหนา (มม.)ความอดทนความเผื่อของข้อต่อฟิตติ้ง
สูงสุดถึง 1.0±0.1±0.3
1.1 ถึง 1.5±0.2
■ ความเผื่อความยาว
ความยาว (มม.)ความอดทน
สูงสุดถึง 2000±10
2001 ถึง 7000±20
7001 ถึง 10,000±0.3%
10,001 ขึ้นไป±0.3%

คุณสมบัติของสินค้า

คุณสมบัติ 1: สเปคครบถ้วน ใช้งานได้หลากหลาย มีให้เลือกหลายสีและหลายรูปแบบพื้นผิว
สำหรับการใช้งานทั่วไป: เหมาะสำหรับการลำเลียงทั่วไป เช่น บรรจุภัณฑ์อาหาร กล่องกระดาษแข็ง โลหะ และพลาสติก ฯลฯ → สเปคใหม่สำหรับประเภทนี้จะเปิดตัวในปี 2026
สำหรับชิ้นส่วนอิเล็กทรอนิกส์: สเปคป้องกันไฟฟ้าสถิต เหมาะสำหรับการลำเลียงชิ้นส่วนอิเล็กทรอนิกส์ที่ป้องกันไฟฟ้าสถิต ค่าความต้านทานผิวอยู่ที่ 10⁶ ถึง 10⁸Ω.→ สเปคใหม่สำหรับประเภทนี้จะเปิดตัวในปี 2026
สำหรับการลื่นไถล: ใช้ผ้าใบที่มีสมรรถนะการลื่นในแนวยาว เพื่อให้วัตถุที่ลำเลียงอยู่กับที่และจัดเรียงอยู่บนสายพานลำเลียง→ สเปคใหม่สำหรับประเภทนี้จะเปิดตัวในปี 2026
สำหรับการลำเลียงวัสดุปริมาณมาก: พื้นผิวเป็นลายสัมผัส สามารถใช้สำหรับการลำเลียงวัตถุปริมาณมากในแนวนอน
เกรดอาหาร: ผลิตภัณฑ์ที่สามารถสัมผัสโดยตรงกับเนื้อสัตว์ ขนมอบ เส้นก๋วยเตี๋ยว และอาหารอื่น ๆ ได้ โดยมีคุณสมบัติไม่เป็นพิษ ป้องกันแบคทีเรีย และทนต่อเชื้อรา
สำหรับการลำเลียงแบบเอียง: โดยการเลือกพื้นผิวที่มีลวดลายต่างกัน วัตถุสามารถถูกยึดหรือจัดเรียงระหว่างการลำเลียงแบบเอียงได้
*สำหรับการเปรียบเทียบรุ่นสินค้าที่เกี่ยวข้องกับสินค้าจริง กรุณาดูที่ ตารางเปรียบเทียบ! (ขณะนี้กำลังถ่ายภาพสินค้ารุ่นใหม่—โปรดติดตามข้อมูลเพิ่มเติม) รูปภาพมีสำหรับใช้อ้างอิงเท่านั้น สินค้าจริงอาจมีลักษณะแตกต่างไปในเรื่องของสี โปรดตรวจสอบกับสินค้าจริง

คุณสมบัติ 2:
ผ่านการทดสอบโดยผู้เชี่ยวชาญจากหน่วยงานภายนอก เป็นไปตามมาตรฐานที่เกี่ยวข้อง และรับประกันคุณภาพเพื่อให้คุณใช้งานได้อย่างมั่นใจ
เกรดอาหาร:
(1) เป็นไปตาม GB 4806.11-2023 มาตรฐานความปลอดภัยอาหารแห่งชาติสำหรับวัสดุและผลิตภัณฑ์ยางที่ใช้สัมผัสอาหาร
*ผลการทดสอบเหล่านี้เป็นของแต่ละผลิตภัณฑ์ที่ทดสอบภายใต้เงื่อนไขดังต่อไปนี้ หากมีส่วนประกอบหรืออุปกรณ์อื่น ๆ อยู่ในพื้นที่ปฏิบัติงาน เราไม่สามารถรับประกันได้ว่าผลการทดสอบจะเหมือนเดิม
เงื่อนไขการทดสอบการแพร่กระจาย: เอทานอล 95%, 40°C
*ภายใต้มาตรฐานนี้ แนะนำให้ใช้ในการใช้งานที่มีการสัมผัสกับผลิตภัณฑ์แห้งหรือเปียก ไม่แนะนำให้ใช้กับผลิตภัณฑ์ที่มีน้ำมัน หากจำเป็นต้องสัมผัสกับผลิตภัณฑ์ที่มีน้ำมัน กรุณาทดสอบเพื่อให้แน่ใจว่าสอดคล้องกับความต้องการในการใช้งานของคุณ!
(2) อ้างอิงตามวิธีที่ระบุใน GB 31604.30-2016 มาตรฐานความปลอดภัยอาหารแห่งชาติสำหรับการตรวจวัดและการแพร่กระจายของสารพาทาเลตในวัสดุและผลิตภัณฑ์ที่สัมผัสอาหาร ได้มีการทดสอบหาสารพาทาเลต (ซึ่งเป็นสารเพิ่มความยืดหยุ่นที่ใช้กันอย่างแพร่หลาย) และไม่พบการตรวจพบสารดังกล่าว จึงเป็นไปตามมาตรฐานความปลอดภัยอาหารแห่งชาติ
ป้องกันไฟฟ้าสถิต:
เป็นไปตามมาตรฐานระบบควบคุม ESD ANSESD S20.20-2021 สำหรับการป้องกันไฟฟ้าสถิต โดยมีความต้านทานไฟฟ้าของพื้นผิวอยู่ที่ 106 ถึง 109 Ω
*ผลการทดสอบเหล่านี้เป็นของแต่ละผลิตภัณฑ์ภายใต้เงื่อนไขดังต่อไปนี้ เนื่องจากมีปัจจัยจากสิ่งแวดล้อม อุปกรณ์โดยรอบ ฯลฯ ทางบริษัทของเราไม่สามารถรับประกันผลการทดสอบเดียวกันได้ สำหรับอ้างอิงเท่านั้น
วิธีทดสอบ: GB/T 31838.3-2019
เงื่อนไขการทดสอบ: อุณหภูมิ 23±2°C ความชื้น 50±5%

คุณสมบัติที่ 3:  ป้องกันปัญหาทั่วไปเรื่อง “เลื่อยโซ่ของชิ้นงาน” ระหว่างการลำเลียงชิ้นงานน้ำหนักเบา
· ด้านหลังของสายพานแบนรุ่นประหยัดของ MISUMI ใช้ผ้าที่มีความแข็งแรงสูงขึ้น ซึ่งช่วยแก้ปัญหาขอบสายพานม้วนงอได้อย่างมีประสิทธิภาพ และสามารถป้องกันการเลื่อนตำแหน่งของวัตถุขณะลำเลียงวัตถุน้ำหนักเบาได้
คุณสมบัติของสินค้า
*สินค้าที่มีจำหน่ายในตลาดหมายถึงวัตถุที่คล้ายคลึงกันที่บริษัทของเราสุ่มซื้อจากตลาดออนไลน์หรือออฟไลน์

คุณสมบัติ 4: รับประกันคุณภาพที่บริเวณข้อต่อเพื่อการลำเลียงที่ราบรื่น
· รอยต่อของสายพานแบนรุ่นประหยัดของ MISUMI มีความเรียบและแบน ซึ่งช่วยป้องกันปัญหาการลำเลียงที่เกิดจากสายพานกระโดดหรือรอยต่อไม่เรียบได้
คุณสมบัติของสินค้า
*สินค้าที่มีจำหน่ายในตลาดหมายถึงวัตถุที่คล้ายคลึงกันที่บริษัทของเราสุ่มซื้อจากตลาดออนไลน์หรือออฟไลน์

คุณสมบัติ 5: ความแตกต่างในการใช้งานระหว่างซีรีส์ Economy ของ MISUMI และซีรีส์ มาตรฐาน ของ MISUMI
· ความแตกต่างระหว่างซีรีส์ Economy ของ MISUMI และซีรีส์ มาตรฐาน ของ MISUMI อยู่ที่ประสิทธิภาพด้านเสียงรบกวน
· ประสิทธิภาพด้านเสียงรบกวนไม่ได้รับผลกระทบอย่างมีนัยสำคัญระหว่างการใช้งานจริง เนื่องจากมีเสียงรบกวนจากอุปกรณ์โดยรอบ
คุณสมบัติของสินค้า
*ความแตกต่างของเสียงรบกวนจากแรงเสียดทานเมื่อถูไปกับแผ่นเหล็กที่รองรับสายพานลำเลียงอยู่ที่ประมาณ 5 เดซิเบล ค่าอ้างอิงสำหรับเสียงเสียดทานอ้างอิงจากผลการทดสอบจริงกับสายพานลำเลียงของ MISUMI และใช้สำหรับอ้างอิงเท่านั้น

ข้อควรระวัง

■ อ้างอิงคุณลักษณะด้านประสิทธิภาพ
รหัสสินค้าตารางประสิทธิภาพวัสดุพื้นผิว
ชนิดทนสารเคมีของชั้นเคลือบความเผื่อต่อน้ำมันสัตว์และน้ำมันพืชความหน่วงไฟความทนต่อน้ำและทนความร้อนความต้านทานไฟฟ้าสถิต
CFBGG〇〇สายพานลำเลียงสายพานลำเลียงสายพานลำเลียง
CFBGB〇〇สายพานลำเลียงสายพานลำเลียงสายพานลำเลียง
ยอดเยี่ยม สายพานลำเลียงใช้งานได้ 〇 อาจเกิดการกัดกร่อน สายพานลำเลียง ไม่สามารถใช้งานได้ สายพานลำเลียง
สายพานลำเลียงไม่เหมาะสำหรับการขนส่งอาหารที่ไม่ได้บรรจุหีบห่อ

วิธีการใช้งาน

■ การปรับความตึงของสายพานลำเลียง
แรงตึงที่เหมาะสมของสายพานลำเลียงขึ้นอยู่กับโครงสร้างของสายพานลำเลียง วัสดุ น้ำหนักของสินค้า ฯลฯ จึงไม่สามารถกำหนดเป็นค่าเปอร์เซ็นต์ตายตัวได้
โปรดอย่าปรับความตึงมากเกินไป เนื่องจากจะทำให้เกิดความตึงถาวร โปรดอ้างอิงถึงวิธีการต่อไปนี้สำหรับวิธีการปรับ
(1) วัดระยะ 1000 มม. แล้วทำเครื่องหมายบนส่วนที่ไม่สะดุดตาของสายพานแบนหรือสายพานลำเลียง
สายพานลำเลียง, สายพานแบน, การปรับความตึง

(2) ค่อย ๆ ปรับความตึงของสายพานแบนจนเส้นมาร์คกิ้งถึง 1002 มม.
สายพานลำเลียง, สายพานแบน, การปรับความตึง, ภาพประกอบ

(3) เดินสายพานแบนในสถานะนี้และตรวจสอบว่าสายพานแบนไม่ลื่น (หากสายพานแบนเกิดระยะโก่ง ให้ทำการปรับ)
ดำเนินการทดสอบการส่งกำลังหลังจากยืนยันว่าไม่มีปัญหา หากการส่งกำลังเป็นไปอย่างราบรื่น สามารถใช้งานสายพานต่อได้
หากสายพานแบนลื่นหลังจากวางวัตถุลงไปแล้ว ให้ดำเนินการตามขั้น (4)
(4) เมื่อสายพานแบนลื่น กรุณาปรับสายพานแบนให้ตึงขึ้นเล็กน้อย ทุกครั้งต้องตรวจสอบการลื่นไถลจนกว่าสายพานแบนจะไม่ลื่น
ปรับค่าความเบี่ยงเบนและทำการทดสอบการส่งกำลัง ยืนยันการส่งกำลังที่ราบรื่นก่อนใช้งาน
(5) แนะนำให้ตรวจสอบสภาพความตึงอยู่เสมอ

■ ขั้นตอนการเลือกสายพานแบนแบบง่าย
(1) กำหนดเงื่อนไขที่จำเป็นสำหรับการเลือก (น้ำหนักรวมสูงสุดของชิ้นงาน, เส้นผ่านศูนย์กลางของรอก, กำลังส่ง, ฯลฯ)
(2) คำนวณแรงเค้นที่สายพานรับภาระ
(3) เลือกสายพานที่มีค่าความเค้นที่อนุญาตมากกว่าค่าความเค้นที่คำนวณได้ในข้อ (2)
(4) ตรวจสอบคุณสมบัติการทนน้ำมันและทนสารเคมีของสายพาน และยืนยันคุณสมบัติการลื่นไถลโดยอ้างอิงจากสัมประสิทธิ์ความเสียดทาน
(5) กำหนดสายพานลำเลียง
สำหรับรายละเอียดเกี่ยวกับวิธีการเลือก โปรดดู วิธีการเลือกสายพานแบน

ตัวอย่างการใช้งาน

■ พื้นผิวที่มีเนื้อสัมผัสสามารถใช้ลำเลียงชิ้นงานจำนวนมากในแนวนอนได้
ชื่ออุปกรณ์: แปรงแยกชิ้นงานสำหรับจัดวางชิ้นงานจำนวนมากบนสายพานลำเลียง
วัตถุประสงค์การใช้งาน: ตรวจจับชิ้นงานจำนวนมากด้วยเซนเซอร์และขับเคลื่อนสายพานลำเลียง ใช้แปรงแยกชิ้นงานที่ซ้อนทับกันให้กระจายอย่างสม่ำเสมอ ป้องกันไม่ให้ชิ้นงานติด
สภาพแวดล้อม: สายการลำเลียงอัตโนมัติที่ใช้เนื้อสัมผัสของพื้นผิวสายพานลำเลียง เพื่อให้สามารถจัดเรียงชิ้นงานจำนวนมากในแนวนอนและลำเลียงต่อไปได้

ตัวอย่างการใช้งาน 000185

การใช้งานอุตสาหกรรม

สมาร์ทโฟน อาหาร เครื่องใช้ไฟฟ้าและอิเล็กทรอนิกส์
วิธีการใช้งานอุปกรณ์เครื่องกลสำหรับสายพานแบนในอุตสาหกรรมสมาร์ทโฟน 3C การใช้งานและการประยุกต์ใช้สายพานแบน MISUMI ในอุตสาหกรรมอาหาร การใช้งานของสายพานลำเลียงในอุตสาหกรรมอิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า และเครื่องใช้ภายในบ้าน
เซลล์แสงอาทิตย์ เซมิคอนดักเตอร์ LCD
ตัวอย่างการใช้งานในอุตสาหกรรมเซลล์แสงอาทิตย์ การใช้งานอย่างกว้างขวางในอุปกรณ์อุตสาหกรรมที่เกี่ยวข้องกับสารกึ่งตัวนำ การใช้งานอุตสาหกรรม LCD LED หน้าจอ LCD

สินค้าที่เกี่ยวข้อง

สายพานกลมโพลียูรีเทน ข้อต่อแบบเชื่อม ปลายเปิด แบบเชือกกลวง สายพานแบน พร้อมริบป้องกันการวิ่ง เครื่องลำเลียงชนิดสายพาน‎แบน พร้อมริบป้องกันการวิ่ง แบบแถวเดียว เซ็นเตอร์ไดร์ฟ ⌀30
สายพานกลม สายพานแบน พร้อมริบกันการวิ่งออก สายพานลำเลียง
รุ่นทั่วไป: MBT5-150 รุ่นทั่วไป: HBLTDS350-4.5 รุ่นทั่วไป: CVGP-100-1000-25-TA220-IM-25-H-A
เหตุผลที่แนะนำ: สเปคหลากหลาย คุณภาพเยี่ยม เหตุผลที่แนะนำ: ออกแบบริบป้องกันการวิ่ง เหตุผลที่แนะนำ: รุ่นริบป้องกันการวิ่งมีประสิทธิภาพในการป้องกันการเบี่ยงเบน

เอกสารที่เกี่ยวข้อง

สำหรับรายละเอียดเกี่ยวกับวิธีการเลือกใช้งาน โปรดดู คำแนะนำในการเลือกใช้งานสายพานแบน
