สายพานแบนสำหรับเลื่อนไถล

แบรนด์ :

MISUMI

ข้อควรระวัง

ผ้าใบที่มีคุณสมบัติการเลื่อนในทิศทางตามยาวถูกนำมาใช้ ช่วยให้วัตถุที่ลำเลียงนั้นคงสภาพและถูกจัดวางบนสายพาน เหมาะสำหรับการเลื่อนตามยาว (ทิศทางการลำเลียง) และสำหรับการเลื่อนตามขวาง (ทิศทางด้านกว้างของสายพาน) โปรดเลือกสินค้าที่มีอยู่
อัปเดตราคาเมื่อ 05102025
ดาวน์โหลดฟรี! >>Economy Series Catalog (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

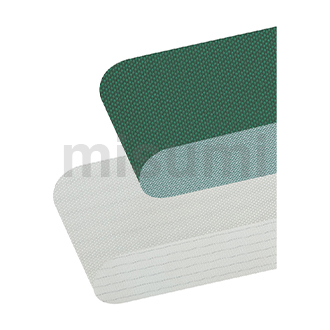

สายพานแบนสำหรับเลื่อนไถล
สายพานชนิดนี้ รองรับการใช้งานร่วมกับระบบลำเลียงสินค้าขนาดเล็ก และ การติดตั้งแบบลื่นไถล มีหลายขนาดให้เลือกใช้งาน
[คุณสมบัติ]
● ความกว้างสายพาน (เล็กสุด/ใหญ่สุด)(mm.) :10 mm. และ 500 mm. (สามารถเพิ่มความยาวได้ทีละ 1 mm.)
● ความหนา (mm.): 0.5 และ 1.2
● ความยาวเส้นรอบวง (m.): สามารถกำหนดได้ตั้งแต่ 0.7-20 m. โดยสามารถเพิ่มขึ้นได้ทีละ 0.01 m.
● วัสดุพื้นผิวของสายพาน : ผ้าทอชุบโพลีเอสเตอร์
● สี : เขียว และ ขาว
[การประยุกต์ใช้งาน]
ใช้งานร่วมกับพูลเล่ย์ ในระบบลำเลียงสินค้า สำหรับระบบสายพานลำเลียง

สินค้า Economy สายพานแบนสำหรับการเลื่อน

การเลื่อน ปรับแต่งได้ ทนทาน

- ออกแบบมาเพื่อการถ่ายโอนตามยาวที่ราบรื่นด้วยเทคโนโลยีขั้นสูง

- เลือกจากความกว้างและความยาวสายพานที่หลากหลายเพื่อให้ตรงกับความต้องการของคุณ

- มีให้เลือกหลากสีเพื่อให้เหมาะกับความต้องการของระบบของคุณ

- ผ้าทอที่ชุบโพลีเอสเตอร์ช่วยให้ความทนทานและเลื่อนได้อย่างลื่นไหล

- เหมาะอย่างยิ่งสำหรับระบบสายพานลำเลียงขนาดเล็กที่มีตัวเลือกแบบตั้งค่าได้เพื่อความพอดีที่แม่นยำ

สินค้า Economy โซ่ลูกกลิ้งขนาดเกลียวเบอร์ 25

มาตรฐาน MISUMI

ราคาถูกกว่า

ความหลากหลายของผลิตภัณฑ์

3D CAD
อุปกรณ์รองรับท่อ CAD 3D

ภาพรวมของสินค้า

สายพานแบน หรือสายพานลำเลียง คือสายพานที่มีหน้าตัดเป็นรูปสี่เหลี่ยมผืนผ้า ขึ้นอยู่กับคุณสมบัติของวัสดุ จำนวนชั้น สี และลักษณะผิว สามารถลำเลียงชิ้นงานต่าง ๆ เช่น อาหาร ชิ้นส่วนอิเล็กทรอนิกส์ และกระดาษลูกฟูก และถูกนำไปใช้อย่างแพร่หลายในหลากหลายสาขาและอุตสาหกรรม

Drawing ระบุขนาด

ตาราง วัสดุ

ชนิด

วัสดุ

สี

รูปทรงพื้นผิว

จำนวนชั้น

ความหนา
มม.

เส้นผ่านศูนย์กลางพูลเลย์ขั้นต่ำ
⌀มม.

ความตึงที่อนุญาต
N/mm

น้ำหนักต่อยูนิต
กก./ม²

สัมประสิทธิ์ความเสียดทาน
(ค่าอ้างอิงสำหรับเหล็กเจียรผิว)

แบบ knife edge

อุณหภูมิใช้งานต่อเนื่อง
°C

พื้นผิว

ด้านหลัง

พื้นผิว

ด้านหลัง

CFBSG

เคลือบยูรีเทน

ผ้าใบโพลีเอสเตอร์

สีเขียว

พื้นผิวเรียบ

0.5

0.3

0.2

0.1

-20 ถึง 80

CFBSWD

สีขาว

1.2

*ผลิตภัณฑ์ใหม่เอี่ยม

ชนิด

วัสดุ

สี

รูปทรงพื้นผิว

จำนวนชั้น

ความหนา
มม.

เส้นผ่านศูนย์กลางพูลเลย์ขั้นต่ำ
⌀มม.

ความตึงที่อนุญาต
N/mm

น้ำหนักต่อยูนิต
กก./ม²

สัมประสิทธิ์ความเสียดทาน
(ค่าอ้างอิงสำหรับเหล็กเจียรผิว)

แบบ knife edge

อุณหภูมิใช้งานต่อเนื่อง
°C

พื้นผิว

ด้านหลัง

พื้นผิว

ด้านหลัง

E-SHBLTUB1.8

ยูรีเทน นำไฟฟ้า

ผ้าโพลีเอสเตอร์

สีฟ้า

ลายเพชร

1.8

2.3

0.6

0.1

—

-15 ถึง 75

ในขณะจัดส่ง ได้มีการดำเนินการฟิตติ้งบนสายพานริบบิ้นแล้ว
▶สายพานลำเลียง◀

อัตราการยืดถาวรของสายพานคือ 1% เมื่อเทียบกับความยาวทั้งหมด (ค่าอ้างอิง)
▶สายพานลำเลียง◀

กำหนดขนาดเส้นผ่านศูนย์กลางรูในเป็นความยาวเส้นรอบวง
▶สายพานลำเลียง◀

กรุณาเลือกโมเดลพูลเล่ย์หลังจากตรวจสอบค่าความเผื่อความกว้างระหว่างพูลเล่ย์กับไอดเลอร์แล้ว

ตารางแสดงรายละเอียดจำเพาะ

ชนิดของสายพานลำเลียง	ความกว้างสายพาน W (มม.) สามารถระบุการเพิ่มค่าทีละ 1 มม.	สามารถระบุการเพิ่มค่าทีละ 0.01 ม.	ความหนา (มม.)
CFBSG	10 ถึง 500	0.70 ถึง 20.00	0.5
CFBSWD	10 ถึง 500	0.70 ถึง 20.00	1.2

*สินค้าใหม่เอี่ยม (โปรดทราบช่วงการเลือกความกว้าง)

ชนิดของสายพานลำเลียง	ความกว้างสายพาน W (มม.) สามารถระบุการเพิ่มค่าทีละ 5 มม.	สามารถระบุการเพิ่มค่าทีละ 0.01 ม.	ความหนา (มม.)
E-SHBLTUB1.8	10 ถึง 500	0.70 ถึง 20.00	1.8

■ ความเผื่อความกว้าง

ความกว้าง (มม.)	ความอดทน
ไม่เกิน 100	0 ถึง -2
101 ถึง 400	0 ถึง -2
401 ถึง 500	0 ถึง -3

■ ความเผื่อความหนา

ความหนา (มม.)	ความอดทน	ความเผื่อของข้อต่อฟิตติ้ง
สูงสุดถึง 1.0	±0.1	±0.3
1.1 ถึง 1.5	±0.2	±0.3

■ ความเผื่อความยาว

ความยาว (มม.)	ความอดทน
สูงสุดถึง 2000	±10
2001 ถึง 7000	±20
7001 ถึง 10,000	±0.3%
10,001 ขึ้นไป	±0.3%

คุณสมบัติของสินค้า

คุณสมบัติ 1: สเปคครบถ้วน ใช้งานได้หลากหลาย มีให้เลือกหลายสีและหลายรูปแบบพื้นผิว
สำหรับการใช้งานทั่วไป: เหมาะสำหรับการลำเลียงทั่วไป เช่น บรรจุภัณฑ์อาหาร กล่องกระดาษแข็ง โลหะ และพลาสติก ฯลฯ → สเปคใหม่สำหรับประเภทนี้จะเปิดตัวในปี 2026
สำหรับชิ้นส่วนอิเล็กทรอนิกส์: สเปคป้องกันไฟฟ้าสถิต เหมาะสำหรับการลำเลียงชิ้นส่วนอิเล็กทรอนิกส์ที่ป้องกันไฟฟ้าสถิต ค่าความต้านทานผิวอยู่ที่ 10⁶ ถึง 10⁸Ω.→ สเปคใหม่สำหรับประเภทนี้จะเปิดตัวในปี 2026
สำหรับการลื่นไถล: ใช้ผ้าใบที่มีสมรรถนะการลื่นในแนวยาว เพื่อให้วัตถุที่ลำเลียงอยู่กับที่และจัดเรียงอยู่บนสายพานลำเลียง→ สเปคใหม่สำหรับประเภทนี้จะเปิดตัวในปี 2026
สำหรับการลำเลียงวัสดุปริมาณมาก: พื้นผิวเป็นลายสัมผัส สามารถใช้สำหรับการลำเลียงวัตถุปริมาณมากในแนวนอน
เกรดอาหาร: ผลิตภัณฑ์ที่สามารถสัมผัสโดยตรงกับเนื้อสัตว์ ขนมอบ เส้นก๋วยเตี๋ยว และอาหารอื่น ๆ ได้ โดยมีคุณสมบัติไม่เป็นพิษ ป้องกันแบคทีเรีย และทนต่อเชื้อรา
สำหรับการลำเลียงแบบเอียง: โดยการเลือกพื้นผิวที่มีลวดลายต่างกัน วัตถุสามารถถูกยึดหรือจัดเรียงระหว่างการลำเลียงแบบเอียงได้
*สำหรับการเปรียบเทียบรุ่นสินค้าที่เกี่ยวข้องกับสินค้าจริง กรุณาดูที่ ตารางเปรียบเทียบ! (ขณะนี้กำลังถ่ายภาพสินค้ารุ่นใหม่—โปรดติดตามข้อมูลเพิ่มเติม) รูปภาพมีสำหรับใช้อ้างอิงเท่านั้น สินค้าจริงอาจมีลักษณะแตกต่างไปในเรื่องของสี โปรดตรวจสอบกับสินค้าจริง

การใช้งานทั่วไป

สำหรับชิ้นส่วนอิเล็กทรอนิกส์

สำหรับการเลื่อน

สำหรับการลำเลียงวัสดุปริมาณมาก

คุณสมบัติที่ 2: สามารถป้องกันไม่ให้สายพานยกตัวขึ้นทั้งสองด้าน
สำหรับสายพานแบนแบบ 1 ชั้น ด้านหลังทำจากการทอที่มีความแข็งแรงมากขึ้น เพื่อป้องกันไม่ให้สายพานยกตัวขึ้นทั้งสองด้านได้อย่างมีประสิทธิภาพ


สินค้าที่หมุนเวียนในตลาด *	ซีรีส์ Economy ของ MISUMI

*ปัญหาของสินค้าที่หมุนเวียนในตลาด
ผ่านการทดสอบโดยมืออาชีพจากบุคคลที่สาม ตรงตามมาตรฐานที่เกี่ยวข้อง และรับประกันคุณภาพสำหรับการใช้งานของคุณ
เกรดอาหาร:
(1) เป็นไปตาม GB 4806.11-2023 มาตรฐานความปลอดภัยอาหารแห่งชาติสำหรับวัสดุและผลิตภัณฑ์ยางที่ใช้สัมผัสอาหาร
*ผลการทดสอบเหล่านี้เป็นของแต่ละผลิตภัณฑ์ที่ทดสอบภายใต้เงื่อนไขดังต่อไปนี้ หากมีส่วนประกอบหรืออุปกรณ์อื่น ๆ อยู่ในพื้นที่ปฏิบัติงาน เราไม่สามารถรับประกันได้ว่าผลการทดสอบจะเหมือนเดิม
เงื่อนไขการทดสอบการแพร่กระจาย: เอทานอล 95%, 40°C
* ภายใต้มาตรฐานนี้ แนะนำให้ใช้ในการใช้งานที่มีการสัมผัสกับผลิตภัณฑ์แห้งหรือเปียก ไม่แนะนำให้ใช้กับผลิตภัณฑ์ที่มีน้ำมัน หากจำเป็นต้องสัมผัสกับผลิตภัณฑ์ที่มีน้ำมัน กรุณาทดสอบเพื่อให้แน่ใจว่าสอดคล้องกับความต้องการในการใช้งานของคุณ!
(2) อ้างอิงตามวิธีที่ระบุไว้ใน GB 31604.30-2016 มาตรฐานความปลอดภัยอาหารแห่งชาติสำหรับการวิเคราะห์และการแพร่กระจายของสารพาทาเลตในวัสดุและภาชนะที่สัมผัสอาหาร ได้มีการทดสอบหาสารพาทาเลต (ซึ่งเป็นสารเพิ่มความยืดหยุ่นที่ใช้กันอย่างแพร่หลาย) และไม่พบการตรวจพบสารดังกล่าว จึงเป็นไปตามมาตรฐานความปลอดภัยอาหารแห่งชาติ
ป้องกันไฟฟ้าสถิต:
เป็นไปตามมาตรฐานระบบควบคุม ESD ANSESD S20.20-2021 สำหรับการป้องกันไฟฟ้าสถิต โดยมีความต้านทานไฟฟ้าของพื้นผิวอยู่ที่ 10⁶ ถึง 10⁹ Ω
*ผลการทดสอบเหล่านี้เป็นของแต่ละผลิตภัณฑ์ภายใต้เงื่อนไขดังต่อไปนี้ เนื่องจากมีปัจจัยจากสิ่งแวดล้อม อุปกรณ์โดยรอบ ฯลฯ ทางบริษัทของเราไม่สามารถรับประกันผลการทดสอบเดียวกันได้ สำหรับอ้างอิงเท่านั้น
วิธีทดสอบ: GB/T 31838.3-2019
เงื่อนไขการทดสอบ: อุณหภูมิ 23±2°C ความชื้น 50±5%

คุณสมบัติ 3: มีจำนวนชั้นและชนิดให้เลือกมากขึ้น


เคลือบยูรีเทน, ผ้าใบชุบยูรีเทนเป็น 1 ชั้น ค่าอ้างอิงกำลังมอเตอร์ที่ใช้ได้: 40W		เคลือบยูรีเทน ผ้าใบชุบยูรีเทน 2 ชั้น ค่าอ้างอิงกำลังมอเตอร์ที่ใช้ได้: 40W ถึง 200W

ผลการทดสอบการติดตั้งสายพานลำเลียงของ MISUMI ใช้สำหรับอ้างอิงเท่านั้น

ป้องกันปัญหาทั่วไปเรื่อง “เลื่อยโซ่ของชิ้นงาน” ขณะลำเลียงชิ้นงานน้ำหนักเบา
· ด้านหลังของสายพานแบนรุ่นประหยัดของ MISUMI ใช้ผ้าที่มีความแข็งแรงสูงขึ้น ซึ่งช่วยแก้ปัญหาขอบสายพานม้วนงอได้อย่างมีประสิทธิภาพ และสามารถป้องกันการเลื่อนตำแหน่งของวัตถุขณะลำเลียงวัตถุน้ำหนักเบาได้
คุณสมบัติของสินค้า

*สินค้าที่มีจำหน่ายในตลาดหมายถึงวัตถุที่คล้ายคลึงกันที่บริษัทของเราสุ่มซื้อจากตลาดออนไลน์หรือออฟไลน์

คุณสมบัติ 4: รับประกันคุณภาพที่บริเวณข้อต่อเพื่อการลำเลียงที่ราบรื่น
· รอยต่อของสายพานแบนรุ่นประหยัดของ MISUMI มีความเรียบและแบน ซึ่งช่วยป้องกันปัญหาการลำเลียงที่เกิดจากสายพานกระโดดหรือรอยต่อไม่เรียบได้
คุณสมบัติของสินค้า

*สินค้าที่มีจำหน่ายในตลาดหมายถึงวัตถุที่คล้ายคลึงกันที่บริษัทของเราสุ่มซื้อจากตลาดออนไลน์หรือออฟไลน์

คุณสมบัติ 5: ความแตกต่างในการใช้งานระหว่างซีรีส์ Economy ของ MISUMI และซีรีส์ มาตรฐาน ของ MISUMI
· ความแตกต่างระหว่างซีรีส์ Economy ของ MISUMI และซีรีส์ มาตรฐาน ของ MISUMI อยู่ที่ประสิทธิภาพด้านเสียงรบกวน
· ประสิทธิภาพด้านเสียงรบกวนไม่ได้รับผลกระทบอย่างมีนัยสำคัญระหว่างการใช้งานจริง เนื่องจากมีเสียงรบกวนจากอุปกรณ์โดยรอบ
คุณสมบัติของสินค้า

*ความแตกต่างของเสียงรบกวนจากแรงเสียดทานเมื่อถูไปกับแผ่นเหล็กที่รองรับสายพานลำเลียงอยู่ที่ประมาณ 5 เดซิเบล ค่าอ้างอิงสำหรับเสียงเสียดทานอ้างอิงจากผลการทดสอบจริงกับสายพานลำเลียงของ MISUMI และใช้สำหรับอ้างอิงเท่านั้น

วิธีการใช้งาน

■ การปรับความตึงของสายพานแบน
แรงตึงที่เหมาะสมของสายพานแบนขึ้นอยู่กับโครงสร้างของสายพานลำเลียง วัสดุ น้ำหนักของสินค้า ฯลฯ ดังนั้นจึงไม่สามารถกำหนดเป็นเปอร์เซ็นต์ที่แน่นอนได้
โปรดอย่าปรับความตึงมากเกินไป เนื่องจากจะทำให้เกิดความตึงถาวร โปรดอ้างอิงถึงวิธีการต่อไปนี้สำหรับวิธีการปรับ
(1) เลือกความยาว 1000 มม. และทำเครื่องหมายบนส่วนที่ไม่เด่นชัดของสายพานแบนหรือสายพานลำเลียง
สายพานลำเลียง, สายพานแบน, การปรับความตึง

(2) ค่อย ๆ ปรับความตึงของสายพานแบนจนเส้นมาร์คกิ้งถึง 1002 มม.
สายพานลำเลียง, สายพานแบน, การปรับความตึง, ภาพประกอบ

(3) เดินเครื่องสายพานแบนหรือสายพานลำเลียงในสภาพนี้ และตรวจสอบว่าสายพานแบนไม่ลื่นไถล (หากสายพานแบนเกิดระยะโก่ง ให้ทำการปรับ)
ดำเนินการทดสอบการส่งกำลังหลังจากยืนยันว่าไม่มีปัญหา หากการส่งกำลังเป็นไปอย่างราบรื่น สามารถใช้งานสายพานต่อได้
หากสายพานแบนลื่นหลังจากวางวัตถุลงไปแล้ว ให้ดำเนินการตามขั้น (4)
(4) เมื่อสายพานแบนลื่น กรุณาปรับสายพานแบนให้ตึงขึ้นเล็กน้อย ทุกครั้งต้องตรวจสอบการลื่นไถลจนกว่าสายพานแบนจะไม่ลื่น
ปรับค่าความเบี่ยงเบนและทำการทดสอบการส่งกำลัง ยืนยันการส่งกำลังที่ราบรื่นก่อนใช้งาน
(5) แนะนำให้ตรวจสอบสภาพความตึงอยู่เสมอ

■ ขั้นตอนการเลือกสายพานแบนแบบง่าย
(1) กำหนดเงื่อนไขที่จำเป็นสำหรับการเลือก (น้ำหนักรวมสูงสุดของชิ้นงาน, เส้นผ่านศูนย์กลางของรอก, กำลังส่ง, ฯลฯ)
(2) คำนวณแรงเค้นที่สายพานรับภาระ
(3) เลือกสายพานที่มีค่าความเค้นที่อนุญาตมากกว่าค่าความเค้นที่คำนวณได้ในข้อ (2)
(4) ตรวจสอบคุณสมบัติการทนน้ำมันและทนสารเคมีของสายพาน และยืนยันคุณสมบัติการลื่นไถลโดยอ้างอิงจากสัมประสิทธิ์ความเสียดทาน
(5) กำหนดสายพานลำเลียง
สำหรับรายละเอียดเกี่ยวกับวิธีการเลือก กรุณาดูที่

วิธีการเลือกสายพานแบน.

ข้อควรระวัง

■ อ้างอิงคุณลักษณะด้านประสิทธิภาพ

รหัสสินค้า	ตารางประสิทธิภาพวัสดุพื้นผิว
ชนิด	ทนสารเคมีของชั้นเคลือบ	ความเผื่อต่อน้ำมันสัตว์และน้ำมันพืช	ความหน่วงไฟ	ทนน้ำและทนความร้อน	ความต้านทานไฟฟ้าสถิต
①	〇	〇		〇
②	〇	〇		〇

ยอดเยี่ยม

ใช้งานได้ 〇 อาจเกิดการกัดกร่อน ▶สายพานลำเลียง◀

ไม่สามารถใช้งานได้ สายพานลำเลียง

ไม่เหมาะสำหรับการลำเลียงอาหารที่ไม่ได้บรรจุหีบห่อ

■ รายการลักษณะสายพาน
สีของด้านหน้าและด้านหลังของสายพาน

ตัวอย่างการใช้งาน

■ ใช้วัสดุที่มีสมรรถนะการลื่นไถลเพื่อให้วัตถุที่ลำเลียงอยู่กับที่และจัดเรียงอยู่บนสายพานลำเลียง
ชื่ออุปกรณ์: กลไกตัดสำหรับชิ้นงานที่วางซ้อนในแนวตั้ง
วัตถุประสงค์การใช้งาน: ตัดฝาครอบที่วางซ้อนในแนวตั้งทีละชิ้นและส่งออกไปยังโครงสร้างที่ติดกาวกับชิ้นงานทรงกระบอก
โครงสร้างและจุดสำคัญในการออกแบบ: เพื่อตัดฝาครอบที่วางซ้อนในแนวตั้งทีละชิ้น ให้ใช้สายพานแบนสำหรับการลื่นไถล และปรับรูปทรงของถาดลื่นให้เข้ากับฝาครอบ แล้วส่งออกทีละชิ้น

ตัวอย่างการใช้งาน 000572

การใช้งานอุตสาหกรรม

สมาร์ทโฟน	อาหาร	เครื่องใช้ไฟฟ้าและอิเล็กทรอนิกส์

เซลล์แสงอาทิตย์	เซมิคอนดักเตอร์	LCD

สินค้าที่เกี่ยวข้อง

สายพานลำเลียงแบบกลมยูรีเทน, ผลิตภัณฑ์รอยเชื่อม, ผลิตภัณฑ์ปลายอิสระ, แบบเชือกกลวง	สายพานลำเลียง พร้อมริบกันวิ่งเบี้ยว	สายพานลำเลียง สายพานแบนพร้อมริบป้องกันการวิ่งและขับเคลื่อนตรงกลางแถวเดียว, ⌀30

รุ่นทั่วไป: MBT5-150	รุ่นทั่วไป: HBLTDS350-4.5	รุ่นทั่วไป: CVGP-100-1000-25-TA220-IM-25-H-A
เหตุผลที่แนะนำ: สเปคหลากหลาย คุณภาพเยี่ยม	เหตุผลที่แนะนำ: ออกแบบริบป้องกันการวิ่ง	เหตุผลที่แนะนำ: รุ่นริบป้องกันการวิ่งมีประสิทธิภาพในการป้องกันการเบี่ยงเบน

เอกสารที่เกี่ยวข้อง

สำหรับรายละเอียดเกี่ยวกับวิธีการเลือก กรุณาดูที่

วิธีการเลือกสายพานแบน.
