ลิเนียร์บุชชิ่ง - หน้าแปลนขนาดเล็ก ไพล็อต ยาว

ประเภท (รหัสรุ่น/ Part number)

พิมพ์		กระบอกสูบ ด้านนอก, ลูกบอล		กระบอกสูบ ด้านนอก	รีเทนเนอร์	อุณหภูมิแวดล้อมที่ใช้งาน	[A] อุปกรณ์เสริม
	หน้าแปลนขนาดเล็ก	[M] วัสดุ	[H] ความแข็ง	[S] กระบวนการเตรียมผิว	[M] วัสดุ
มาตรฐาน	LHKICNL	เทียบเท่า SUJ2	58HRC ขึ้นไป	—	พลาสติก (เทียบเท่า Duracon M90)	-20 ถึง 80°C	วัสดุ ซีล [M] ยางไนไตรล์ (-20 ถึง 120°C)
	LHKICNLF				สเตนเลส (SUS)	-20 ถึง 110°C
	LHKICL			ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า	พลาสติก (เทียบเท่า Duracon M90)	-20 ถึง 80°C
	LHKICLF				สเตนเลส (SUS)	-20 ถึง 110°C
	SLHKICLFS	เทียบเท่า SUS440C	56HRC ขึ้นไป	—	สเตนเลส (SUS)	-20 ถึง 120°C
ยาว ไพล็อต	LHKMCNL	เทียบเท่า SUJ2	58HRC ขึ้นไป	—	พลาสติก (เทียบเท่า Duracon M90)	-20 ถึง 80°C
	LHKMCNLF				สเตนเลส (SUS)	-20 ถึง 110°C
	LHKMCL			ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า	พลาสติก (เทียบเท่า Duracon M90)	-20 ถึง 80°C
	LHKMCLF				สเตนเลส (SUS)	-20 ถึง 110°C
	SLHKMCLFS	เทียบเท่า SUS440C	56HRC ขึ้นไป	—	สเตนเลส (SUS)	-20 ถึง 120°C

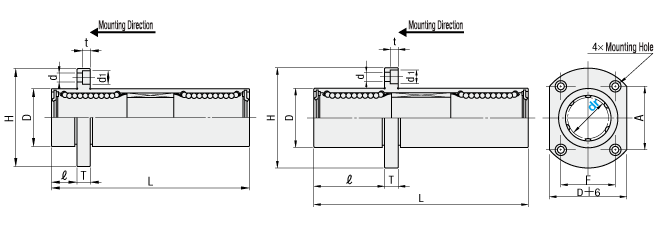

โต๊ะวางชิ้นงาน ดรออิ้งบอกขนาด / สเปค

หมอ		D ความเผื่อ			L		ℓ		H	T	ง	ง 1	ที	กรมควบคุมมลพิษ	F	A	ความเยื้องศูนย์ (สูงสุด) * 1	บอลโรว์	เส้นตั้งฉาก * 2	อัตรา โหลดไฟฟ้า พื้นฐาน		อนุญาตให้คงที่ ช่วงเวลา (นิวตันเมตร)	มวล (ก.)
	ความเผื่อ		กระบวนการเตรียมผิว ไม่ได้จัดเตรียมไว้	กระบวนการเตรียมผิว ที่ให้ไว้		ความเผื่อ	มาตรฐาน	ยาว ไพล็อต												C (ไดนามิก) N	โค(สแตติก) เอ็น		หน้าแปลนขนาดเล็ก
6	0 - 0.012	15	0 - 0.013	0 - 0.018	49	±0.3	5	17	32	5	3.5	6	3.1	24	13	20	0.020	4	0.020	324	529	8.2	56
8		19	0 - 0.016	0 - 0.021	68		6	22	40	6	4.5	7.5	4.1	29	15	25				431	784	16	118
10		23			82			27	43					33	19	27				588	1100	27	188
12	0 -0.015	26			86			28	46					36	22	28				657	1200	40.1	238
13		28			92			30	48					38	22	31				813	1570	42.9	295
16		32	0 - 0.019	0 - 0.025	105		8	35	54	8	5.5	9	5.1	43	24	36	0.025		0.025	1230	2350	73.5	386
20	0 -0.018	40			120			40	62					51	32	40		5		1400	2740	98	724
25		45			167		10	55	74	10	6.6	11	6.1	60	35	49		6		1560	3140	157	1178
30		52	0 - 0.022	0 - 0.030	184			61	82					67	38	55				2490	5490	297	1567
35	0 - 0.021	60	0 - 0.022		200		13	67	96	13	9	14	8.1	78	45	64	0.030		0.030	2650	6270	373	2433
40		65			230			77	101					83	48	68				3430	8040	553	2798

กก.ฟ. = N × 0.101972
* 1. ปริมาณสูงสุดของ การเยื้องศูนย์ ระหว่างจุดศูนย์กลางของ เส้นผ่านศูนย์กลางภายนอก/O.D. D และจุดศูนย์กลางของ ขนาดเส้นผ่านศูนย์กลางรูใน dr.
* 2. เส้นตั้งฉาก ของ D กับ พื้นผิว การติดตั้งหน้า หน้าแปลน
[ ! ] รูยึดแบบยาวอยู่ทิศทางตรงข้าม
[ ! ] ขณะส่งมอบสินค้าจะทา น้ำมัน กันสนิม
