ลิเนียร์บุชชิ่ง - หน้าแปลนขนาดเล็ก, ไพล็อต, ขนาดกลาง

ประเภท (รหัสรุ่น/ Part number)

พิมพ์	กระบอกสูบ ด้านนอก			ลูกบอล	รีเทนเนอร์	สภาพแวดล้อมการทำงาน อุณหภูมิ	[A] อุปกรณ์เสริม
หน้าแปลนขนาดเล็ก	[M] วัสดุ	[H] ความแข็ง	[S] กระบวนการเตรียมผิว	[M] วัสดุ	[M] วัสดุ
LHICD	เทียบเท่า SUJ2	58HRC ขึ้นไป	—	เทียบเท่า SUJ2	พลาสติก (เทียบเท่า Duracon เอ็ม 90)	-20 ถึง 80°C	วัสดุ ซีล [M] ยางไนไตรล์ (－20 ถึง 120°C)
LHICDM			ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า	เทียบเท่า SUS440C

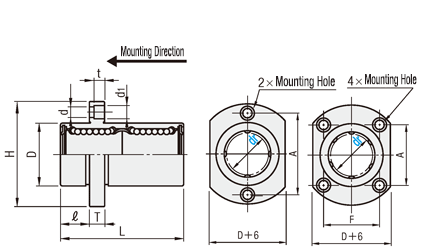

โต๊ะวางชิ้นงาน ดรออิ้งบอกขนาด / สเปค

หมอ			D ความเผื่อ			L	ℓ	H	T	ง	ง 1	ที	กรมควบคุมมลพิษ	F	A	ความเยื้องศูนย์ (สูงสุด) * 1	บอลโรว์	เส้นตั้งฉาก * 2	อัตรา โหลดไฟฟ้า พื้นฐาน		อนุญาตให้คงที่	มวล (ก.)
																					โมเมนต์
	ความเผื่อ		กระบวนการเตรียมผิว	กระบวนการเตรียมผิว		ความเผื่อ													C (ไดนามิก) N	โค(สแตติก) เอ็น	(N⋅m)	หน้าแปลนขนาดเล็ก
			ไม่ได้จัดเตรียมไว้	ที่ให้ไว้
6	0 -0.010	12	0 -0.013	0 -0.018	29	±0.3	5	28	5	3.5	6	3.1	20	—	20	0.015	4	0.015	226	310	1.42	24
8		15			37			32					24	—	24				310	452	2.12	43
10		19	0 -0.016	0 -0.021	47		6	40	6	4.5	7.5	4.1	29	—	29				508	718	4.37	77
12		21						42					32	—	32				634	814	6.2	81
13		23						43					33	—	33				640	826	6.2	102
16		28			56			48					38	22	31				1164	1448	13.1	149
20	0 -0.012	32	0 -0.019	0 -0.025	65		8	54	8	5.5	9	5.1	43	24	36	0.02	5	0.02	1554	2068	18.3	219
25		40			83			62					51	32	40		6		1725	3068	25.3	452
30		45			90		10	74	10	6.6	11	6.1	60	35	49				2440	3974	42.7	494

กก.ฟ. = N × 0.101972
* 1. ปริมาณสูงสุดของ การเยื้องศูนย์ ระหว่างจุดศูนย์กลางของ เส้นผ่านศูนย์กลางภายนอก/O.D. D และจุดศูนย์กลางของ ขนาดเส้นผ่านศูนย์กลางรูใน dr.
* 2. เส้นตั้งฉาก ของ D กับ พื้นผิว การติดตั้งหน้า หน้าแปลน
[ ! ] ขณะส่งมอบสินค้าจะทา น้ำมัน กันสนิม
