ชุดลูกปืนจับยึดปลายเพลา สำหรับบอลสกรู ชนิดสี่เหลี่ยม พิทช์แคบ ด้าน ยึดอยู่กับที่

แบรนด์ :

MISUMI

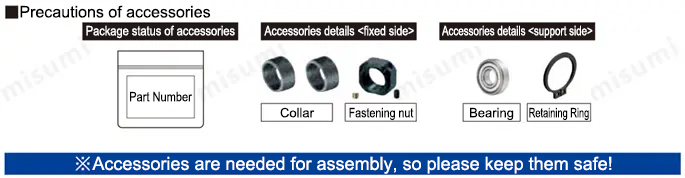

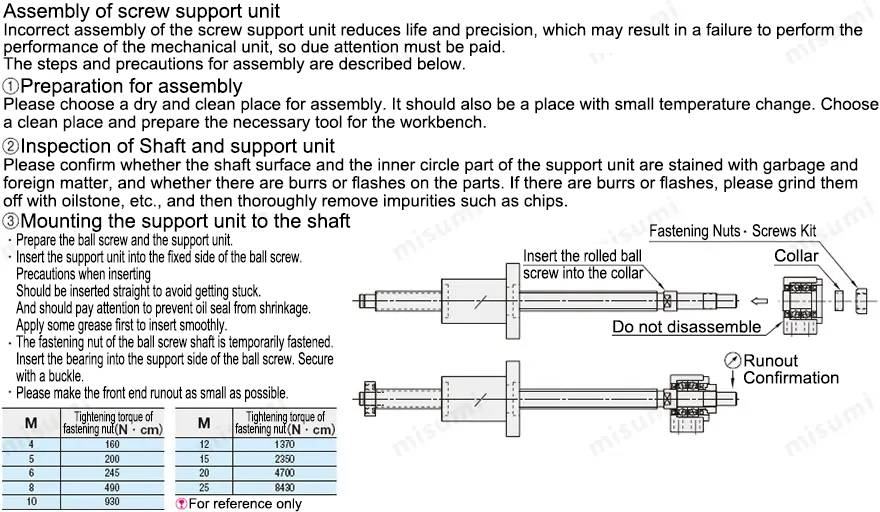

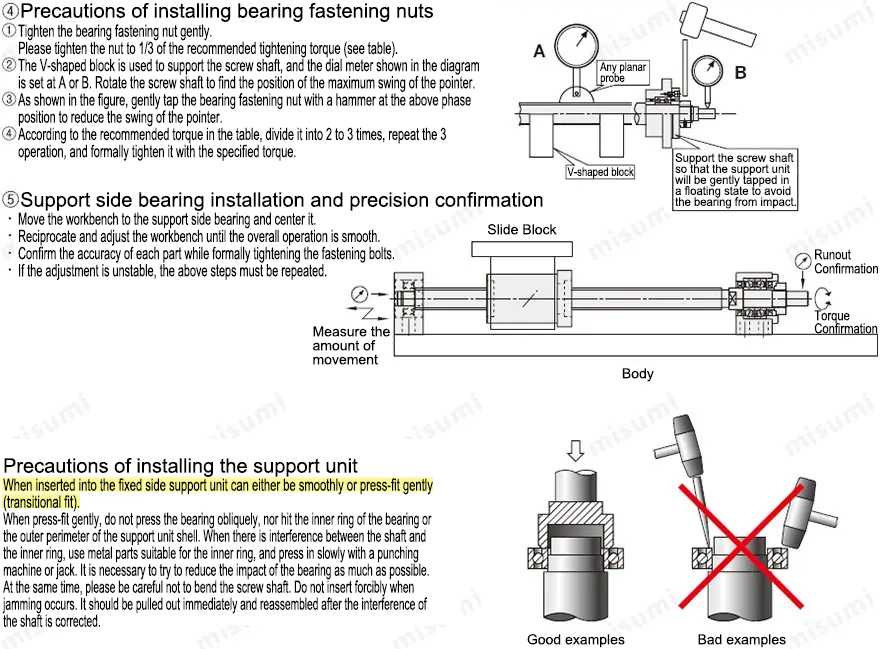

ข้อควรระวัง

สเปคขนาดใหม่จะได้รับการอัปเดตเร็วๆ นี้
ดาวน์โหลดฟรี! >> แคตตาล็อกซีรี่ส์ ความคุ้มค่า ver2023 (TH-EN)_Part01 คลิกที่นี่

รายละเอียดสินค้า

· ประเภทผลิตภัณฑ์: อุปกรณ์รองรับท่อสำหรับบอลสกรู ชนิดเหลี่ยม พิทช์ แคบด้านคงที่ ซีรีส์ C-TBK
・ นี่คือสินค้าราคาประหยัด ซึ่งราคาถูกกว่าสินค้ามาตรฐานของ MISUMI
・ เส้นผ่านศูนย์กลางภายนอก/O.D. เพลาที่ใช้บังคับ [mm]:10, 12, 15, 20, 25
・ ความสูงในการติดตั้งเพลา [mm]: 22, 25, 28, 34, 48
・ วัสดุ: ทำจาก S45C พร้อมฟิล์มป้องกันเฟอร์โรเฟอริกออกไซด์ (ออกไซด์สีดำ)
・ อุปกรณ์เสริมสำหรับลูกสกรูแบบรีด C7 ถึง C10 โดยไม่มีแรงดันเบื้องต้น ผลิตภัณฑ์นี้เชื่อมต่อด้านคงที่ (ด้านมอเตอร์) ของบอลสกรู โดยมีองค์ประกอบของตัวยึดตลับลูกปืน ตลับลูกปืน ฝาครอบตลับลูกปืน ซีลน้ำมัน สลักเกลียวเบ้าหกเหลี่ยม ปลอกสวม และน็อตยึด (พร้อมสกรูล็อค)

ภาพรวมผลิตภัณฑ์

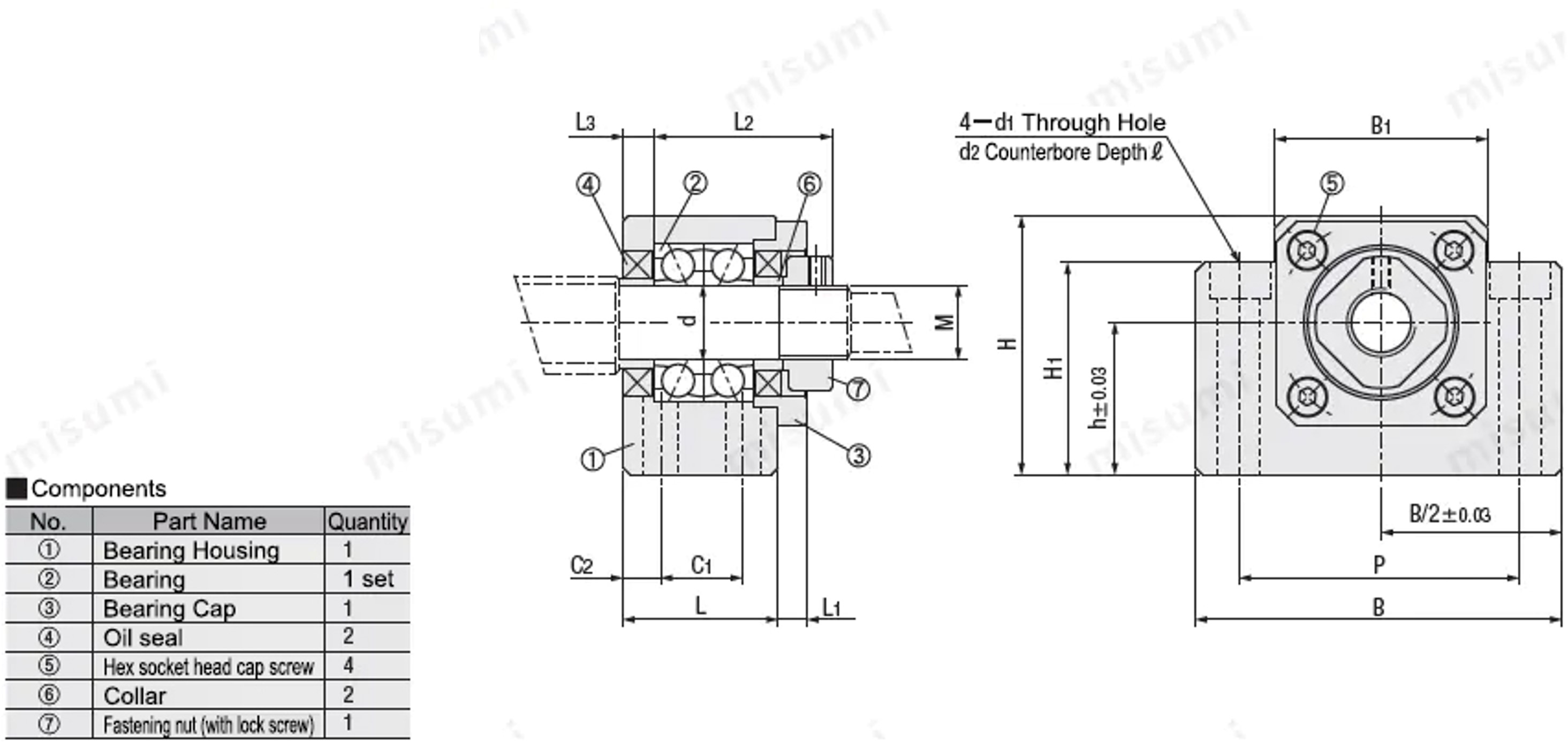

ดรออิ้งบอกขนาด

■ ตารางวัสดุ

ชนิด	วัสดุ			กระบวนการเตรียมผิว
	①③	(6)	⑦	①③	⑥⑦
C-TBK	เทียบเท่า S45C	เทียบเท่า SUJ2	เทียบเท่า S20C	การชุบออกไซด์สีดำ	การชุบออกไซด์สีดำ
*C-TBKHR				การชุบโครเมี่ยมสีดำที่อุณหภูมิต่ำ

(*) การชุบโครเมี่ยมสีดำที่อุณหภูมิต่ำที่มีเครื่องหมาย (*) กำลังอยู่ระหว่างการเตรียมการ ขณะนี้สามารถรับคำขอสั่งผลิตพิเศษได้โดยมีเงื่อนไขขั้นต่ำในการสั่งซื้อ (MOQ)

โหลดไฟฟ้าที่ลูกปืนจับยึดปลายเพลารองรับได้

เบอร์ตลับลูกปืน	แรงประเมินสถิตพลวัต (N)	แรงประเมินสถิต (N)
10	3330	1480
12	3640	1790
15	4170	2280
17	7350	3960
20	7000	4050
25	11060	6920
30	15400	9940
35	20300	13440
40	24640	17150

ตารางข้อมูลจำเพาะ

รหัสรุ่น/ Part number		ด้านประคอง ชุด	เส้นผ่านศูนย์กลางแกน d	L	L₁	L₂	L₃	B	H	ความสูงของเพลา h	B₁	H₁	P	C₁	C₂	d₁	d₂	ℓ	M (เกลียวละเอียด)	ซีลน้ำมัน เส้นผ่านศูนย์กลางที่ใช้ได้
ชนิด	จำนวน	ด้านประคอง ชุด	เส้นผ่านศูนย์กลางแกน d	L	L₁	L₂	L₃	B	H	ความสูงของเพลา h	B₁	H₁	P	C₁	C₂	d₁	d₂	ℓ	M (เกลียวละเอียด)	ซีลน้ำมัน เส้นผ่านศูนย์กลางที่ใช้ได้
C-TBK (การชุบออกไซด์สีดำ) *C-TBKHR (การชุบโครเมี่ยมสีดำที่อุณหภูมิต่ำ)	10	ชุด (เฉพาะเมื่อทำการจัดซื้อแบบชุด)	10	25	5	29	5	60	39	22	34	32.5	46	13	6	6.6	11	5	M10 × 1.0	14.5
	12		12	25	5	29	5	60	43	25	35	32.5	46	13				1.5	M12 × 1.0	15.5
	15		15	27	6	32	6	70	48	28	40	38	54	15				6.5	M15 × 1.0	19.5
	17		17	35	9	44	7	86	64	39	50	55	68	19	8	9	14	8.5	M17 × 1.0	24.5
	20		20	35	8	43	8	88	60	34	52	50	70	19	8	9	14	8.5	M20 × 1.0	25.5
	25		25	42	12	54	9	106	80	48	64	70	85	22	10	11	17.5	11	M25 × 1.5	31.5
	30		30	45	14	61	9	128	89	51	76	78	102	23	11	14	20	13	M30 × 1.5	39.5
	35		35	50	14	67	12	140	96	52	88	79	114	26	12	14	20	13	M35 × 1.5	44.5
	40		40	61	18	76	15	160	110	60	100	90	130	33	14	18	26	17.5	M40 × 1.5	49.5

(1), (2), (3), (4) และ (5) เป็นโครงสร้างแบบรวม อย่าถอดแยกชิ้นส่วน

ชุดนี้ประกอบด้วยอุปกรณ์เสริมการเคลื่อนที่ด้านยึดคงที่และอุปกรณ์เสริมการเคลื่อนที่ด้านรองรับ

ชุดนี้มีเฉพาะแบบการชุบออกไซด์สีดำเท่านั้น หากต้องการชุบโครเมียมที่อุณหภูมิต่ำ กรุณาเลือกฝั่งยึดคงที่และฝั่งรองรับแยกกัน

ชนิด	จำนวน	D	V	L
C-TBK C-TBKHR	10	14.5	10	5
	12	15.5	12	5
	15	19.5	15	6
	17	23.4	17	7
	20	27.5	20	8
	25	31.4	25	9
	30	36.5	30	9
	35	43	35	12
	40	49	40	15

ชนิด	จำนวน	M เกลียวละเอียด	B	ม.	d	D	F
C-TBK C-TBK-SET C-TBKHR	10	M10 × 1.0	8	M3	15	20	16
	12	M12 × 1.0	8	M4	17	22	19
	15	M15 × 1.0	8	M4	21	25	22
	17	M17 × 1.0	13	M4	21	29	24
	20	M20 × 1.0	11	M4	26	35	30
	25	M25 × 1.5	15	M5	33	43	35
	30	M30 × 1.5	20	M6	39	48	40
	35	M35 × 1.5	21	M6	47	60	50
	40	M40 × 1.5	25	M6	48	62	50

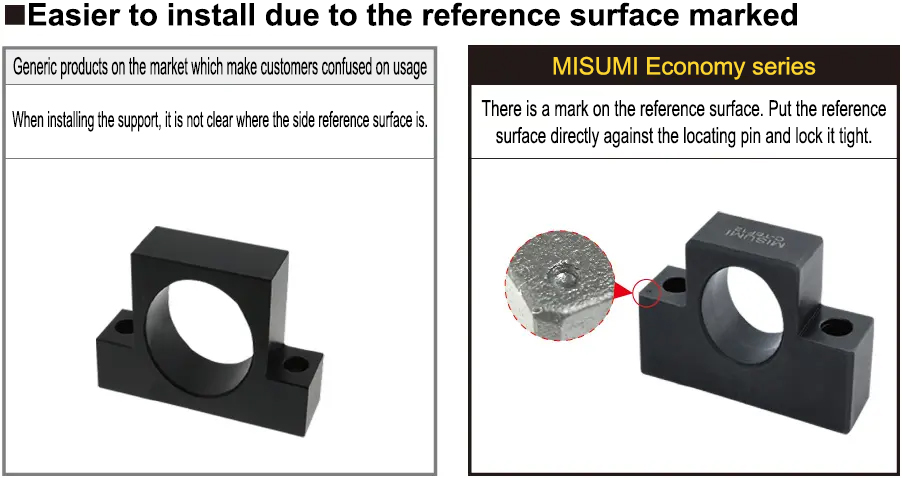

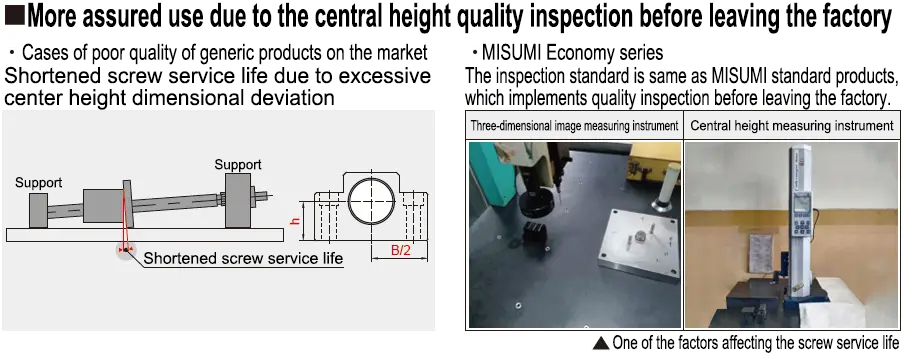

คุณสมบัติผลิตภัณฑ์

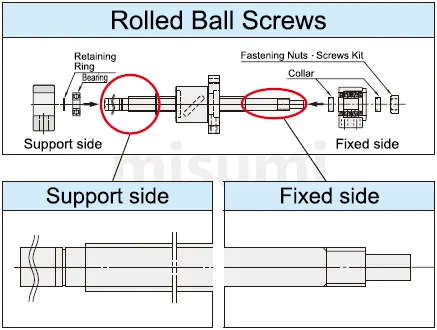

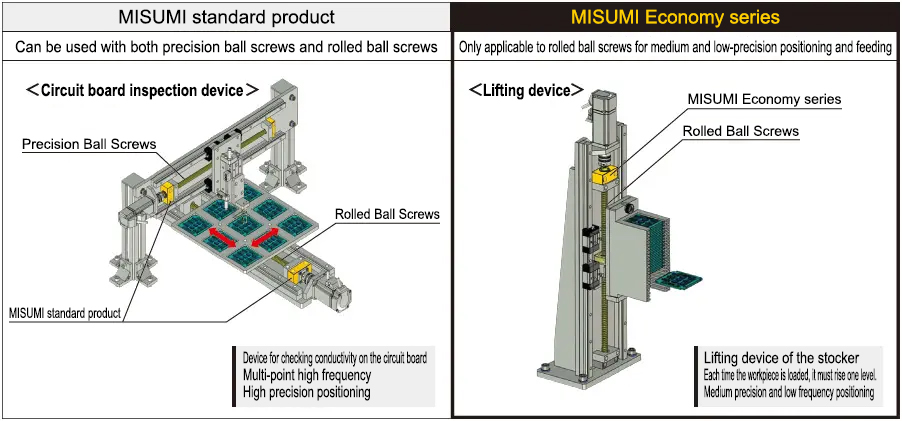

วิธีการใช้งาน

เปรียบเทียบกระบวนการเตรียมผิว:
การชุบออกไซด์สีดำมีความคุ้มค่าและสามารถทนต่อการกัดกร่อนได้ หากทาน้ำมันป้องกันเป็นประจำ
หากใช้งานในสภาพแวดล้อมที่มีความชื้นสูงหรือจำเป็นต้องดูแลงานซ่อมบำรุงน้อย แนะนำให้ใช้โครเมี่ยมสีดำที่อุณหภูมิต่ำ

สเปค	การชุบออกไซด์สีดำ	โครเมี่ยมสีดำที่อุณหภูมิต่ำ
วิธีการ	การเปลี่ยนแปลงทางเคมีบนผิวเหล็กเพื่อสร้างชั้นการชุบออกไซด์สีดำ	การชุบผิวโครเมี่ยมสีดำด้วยไฟฟ้าที่อุณหภูมิต่ำ โดยปกติจะมีชั้นรองพื้นนิกเกิล
คุณภาพพื้นผิว	สีดำด้าน มีแนวโน้มซีดจางเมื่อถูกขัดถู	สีดำเข้ม เรียบเนียน สีทนทาน สวยงามสูง
ความหนา การเคลือบผิว	บางมาก ประมาณ 0.5–1.5 µm แทบไม่มีการเปลี่ยนแปลงของมิติ	0.3–2 µm และจะหนาขึ้นหากมีชั้นรองพื้น Ni
ความทนทานต่อการกัดกร่อน	ปานกลาง ขึ้นอยู่กับชั้นน้ำมัน; ไม่เหมาะสำหรับการใช้งานกลางแจ้งระยะยาว	สูงมาก ทนต่อสภาพแวดล้อมที่ชื้น/เค็ม อายุการใช้งานของชั้นเคลือบยาวนาน
ข้อดี	ต้นทุนต่ำ รวดเร็ว ไม่มีการเปลี่ยนแปลงมิติ สามารถนำกลับมาแปรรูปได้ง่าย	ความทนทานต่อการกัดกร่อนยอดเยี่ยม แข็ง สีทนทาน มีความสวยงามสูง
ข้อเสีย	ความทนทานต่อการกัดกร่อนต่ำหากไม่มีงานซ่อมบำรุง สีซีดจางได้ง่าย	กระบวนการซับซ้อน ต้นทุนสูงกว่า

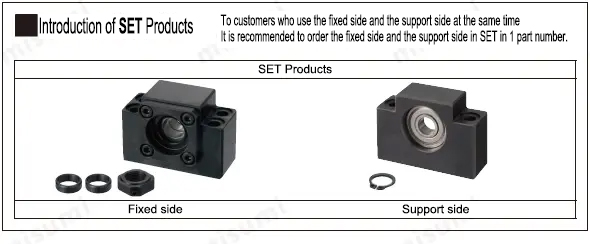

<ส่วนประกอบของชุดสินค้า SET>

รหัสสินค้าของชุดสินค้า SET	ส่วนประกอบของชุดสินค้า SET
รหัสสินค้าของชุดสินค้า SET	รหัสสินค้าของฝั่งยึดอยู่กับที่	รหัสสินค้าของฝั่งอุปกรณ์รองรับท่อ
C-TBK10-SET	C-TBK10	C-TBF10
C-TBK12-SET	C-TBK12	C-TBF12
C-TBK15-SET	C-TBK15	C-TBF15
C-TBK17-SET	C-TBK17	C-TBF17
C-TBK20-SET	C-TBK20	C-TBF20
C-TBK25-SET	C-TBK25	C-TBF25
C-TBK30-SET	C-TBK30	C-TBF30
C-TBK35-SET	C-TBK35	C-TBF35
C-TBK40-SET	C-TBK40	C-TBF40
