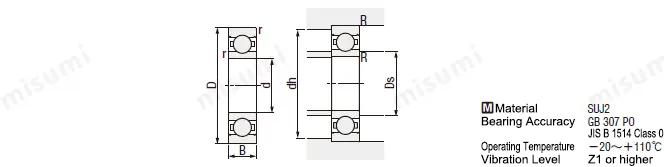

ตลับลูกปืนเม็ดกลม ชนิดเปิด

· โหลดไฟฟ้าเบา ความเร็วปานกลาง/ต่ำ เหมาะสำหรับการหมุนที่ต้องการความแม่นยำปานกลาง และมีราคาต่ำเป็นพิเศษ
· ผลิตจากเหล็กแบริ่งมาตรฐานอุตสาหกรรมที่มีความแข็งผิวสูงและทนต่อการสึกหรอ
· Class การสั่นสะเทือนของผลิตภัณฑ์อยู่เหนือ Z1

■ข้อควรระวัติในการเลือก

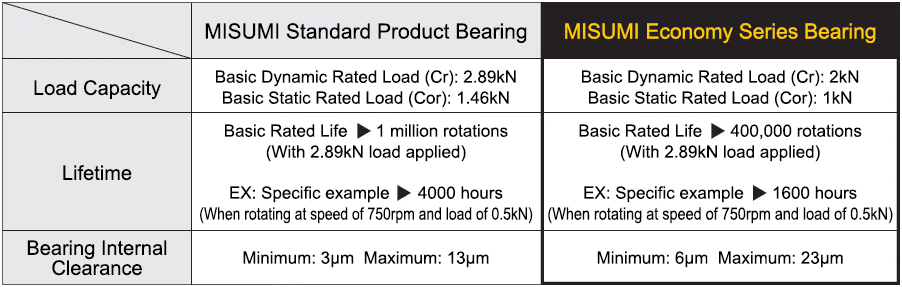

· ความแตกต่างของสเปคระหว่างตลับลูกปืนคุณภาพสูงของ MISUMI และตลับลูกปืนแบบประหยัดของ MISUMI [B6901ZZ (ตลับลูกปืน/รองลื่นคุณภาพ MISUMI) และ C-E6901ZZ (ตลับลูกปืน/รองลื่นแบบประหยัดของ MISUMI)]

จุดสำคัญในการยืนยันสินค้ารุ่นอีโคโนมี่

เส้นผ่านศูนย์กลางรูใน d (มม.)		ค่าคลอนของสินค้าคุณภาพ MISUMI (µm)		ค่าคลอนของสินค้ารุ่นอีโคโนมี่ (µm)
หรือมากกว่า	หรือต่ำกว่า	ต่ำสุด	สูงสุด	ต่ำสุด	สูงสุด
เฉพาะ 10		2	13	4	18
10	18	3	18	6	23
18	24	5	20	8	25
24	30	5	20	8	25
30	40	6	20	9	25
40	50	6	23	9	28



รหัสสินค้า		เส้นผ่านศูนย์กลางรูใน d	เส้นผ่านศูนย์กลางภายนอก/O.D. D	ความกว้าง B	r (ต่ำสุด)	จุดสำคัญในการยืนยันสินค้าซีรีส์ประหยัด โหลดไฟฟ้าพิกัดพื้นฐาน		ความเร็วรอบที่อนุญาต rpm (ค่าอ้างอิง)	ขนาดการติดตั้ง				น้ำหนัก (กรัม) (อ้างอิง)
ชนิด	ลำดับที่					Cr (ไดนามิก) N	Cor (คงที่) N		Ds		dh	R
									(ต่ำสุด)	(สูงสุด)	(สูงสุด)	(สูงสุด)
C-E	6700	10	15	3	0.2	850	430	15000	10.4	11.21	14.2	0.2	2
	6800		19	5	0.3	1716	840	24000	12	12.5	17	0.3	6
	6900		22	6		2695	1273	22000		13	20		10
	6000		26	8		4550	1970	21000		13.5	24		18
	6200		30	9	0.6	5100	2390	17000	14	16	26	0.6	32
	6701	12	18	4	0.2	926	530	13000	12.4	13.86	16.7	0.2	4
	6801		21	5	0.3	1915	1041	22000	14	14.5	19	0.3	7
	6901		24	6		2886	1466	21000		15	22		10
	6001		28	8		5100	2370	20000		16	26		22
	6201		32	10	0.6	6800	3050	15000	16	17	28	0.6	37
	6702	15	21	4	0.2	937	582	11000	15.4	16.86	19.7	0.2	4
	6802		24	5	0.3	2073	1253	20000	17	17.5	22	0.3	9
	6902		28	7		4321	2259	18000			26		15
	6002		32	9		5600	2830	17000		19	30		31
	6202		35	11	0.6	7650	3750		19	20	31	0.6	45
	6703	17	23	4	0.3	1000	658	18000	18	18.5	22	0.3	5
	6803		26	5		2233	1456		19	19.5	24		9
	6903		30	7		4588	2565	17000		20	28		10
	6003		35	10		6000	3250	15000		21	33		41
	6203		40	12	0.6	9550	4800	12000	21	23	36	0.6	67
	6704	20	27	4	0.3	1402	729	8500	20.4	22.36	25.5	0.3	6
	6804		32	7		4015	2462	15000	22	22.5	30		18
	6904		37	9		6381	3682	13000		24	35		40
	6004		42	12	0.6	9400	5000		24	26	38	0.6	68
	6204		47	14	1	12800	6600	11000	25	28	42	1	107
	6705	25	32	4	0.3	1091	838	8500	26	27	31	0.3	8
	6805		37	7	0.3	4303	2932	13000	27	28	35	0.3	24
	6905		42	9		7001	4540	11000		29	40		47
	6005		47	12	0.6	10100	5850		29	30.5	43	0.6	79
	6205		52	15	1	14000	7850	9000	30	32	47	1	129
	6706	30	37	4	0.3	1143	947	8500	31		35.5	0.3	9
	6806		42	7		4538	3402	11000	32	33	40		27
	6906		47	9		7242	5003	10000		34	45		53
	6006		55	13	1	13200	8300	9000	35	37	50	1	116
	6206		62	16		19500	11300	8000		39	57		199
	6707	35	44	5	0.3	1866	1635	8500	37	38	42	0.3	15
	6807		47	7		4729	3821	10000			45		32
	6907		55	10	0.6	10900	7818	8000	39	40	51	0.6	88
	6007		62	14	1	16000	10300		40	42	57	1	151
	6207		72	17	1.1	25700	15300	7000	41.5	45	65.6		284
	6708	40	50	6	0.3	2516	2233	8000	42	43	48	0.3	23
	6808		52	7		4923	4178				50		35
	6908		62	12	0.6	13678	9968		44	45	58	0.6	132
	6008		68	15	1	16800	11500	7000	45	47	63	1	190
	6208		80	18	1.1	29100	17900	6000	46.5	51	73.5		366
	6709	45	55	6	0.3	2580	2397	8000	47	48	53	0.3	25
	6809		58	7		6187	5381			47.5	56		42
	6909		68	12	0.6	14100	10830	7000	49	50	64	0.6	148
	6009		75	16	1	20900	15200	6000	50.8	52	69.2	1	241
	6209		85	19	1.1	31500	20400	5000	52	54	78	1.1	420
	6810	50	65	7	0.3	6610	6090	7000		52.5	63	0.3	65
	6910		72	12	0.6	14540	11710	6000	54	55	68	0.6	145
	6010		80	16	1	21800	16600		55	57.5	75	1	261
	6210		90	20	1.1	35000	23200	5000	56.5	60	83.5		459

kgf = N × 0.101972
C-E6008, C-E6010, C-E6208, C-E6210 และ C-E6908 งดจำหน่ายชั่วคราว

· รัศมีของช่องทางที่อยู่บนแหวนด้านในและด้านนอกจะมีขนาดใหญ่กว่ารัศมีของทรงกลมเล็กน้อย และมีลักษณะเป็นส่วนโค้ง รองรับโหลดแนวรัศมีเป็นหลัก
· นอกจากตลับลูกปืนแบบเปิดแล้ว ยังมีตลับลูกปืนที่มีฝาครอบกันฝุ่นเหล็ก ตลับลูกปืนที่มีซีลยางสัมผัส ตลับลูกปืนที่มีซีลยางไม่สัมผัส หรือ ตลับลูกปืนที่มีแหวนหยุดบนเส้นผ่านศูนย์กลางด้านนอกของแหวนรอบนอก
ตลับลูกปืนเม็ดกลมที่มีฝาครอบกันฝุ่นหรือซีลบรรจุ ถูกซีลด้วยจาระบีคุณภาพสูงในปริมาณที่เหมาะสม ตลับลูกปืนเม็ดกลมร่องลึกโดยทั่วไปใช้รังลูกปืนที่ปั๊มขึ้นรูปจากแผ่นเหล็ก ซึ่งมีแรงเสียดทานต่ำและระดับความแม่นยำที่ 0

■ คุณสมบัติของตลับลูกปืนรุ่นประหยัดของ MISUMI

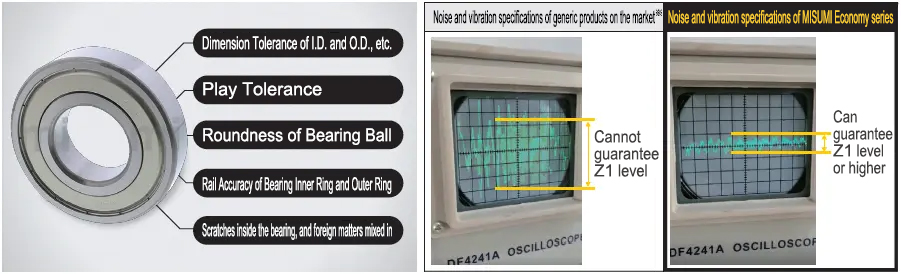

(1) ทำไมตลับลูกปืนรุ่นประหยัดของ MISUMI ทุกชิ้นจึงต้องผ่านการทดสอบเสียงและการสั่นสะเทือน? และเรายืนยันที่จะผลิตสินค้าของเราในเกรด "Z1" ขึ้นไป
 การทดสอบเสียงและการสั่นสะเทือนของตลับลูกปืนช่วยให้สามารถตรวจพบข้อบกพร่องได้ การสั่นของแบริ่งแบ่งออกเป็นระดับ Z0, Z1, Z2, Z3 และ Z4 (ยิ่งระดับสูง เสียงรบกวนและการสั่นจะยิ่งน้อยลง)

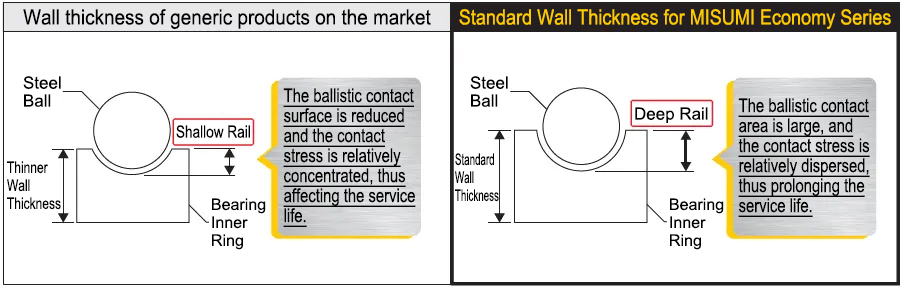

(2) ทำไม MISUMI ถึงยืนยันที่จะใช้ 'ความหนาผนังมาตรฐาน' สำหรับตลับลูกปืนเม็ดกลมแบบประหยัด?

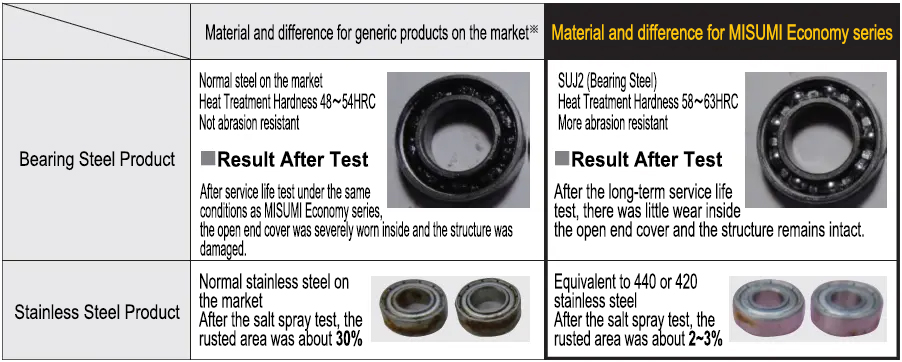

(3) ทำไม MISUMI ถึงยืนยันที่จะใช้วัสดุ "เหล็กตลับลูกปืนประสิทธิภาพสูง" และ "สเตนเลส" สำหรับตลับลูกปืนรุ่นประหยัดของตน?

* สินค้าที่หมุนเวียนในตลาดเป็นสินค้าที่คล้ายคลึงกันที่บริษัทของเราสุ่มซื้อจากตลาดออนไลน์หรือออฟไลน์
* ข้อมูลการทดสอบได้มาจากการทดสอบโดยบริษัทของเรา ซึ่งใช้สำหรับอ้างอิงเท่านั้น

เมื่อความแม่นยำของเพลาและตัวเสื้อตลับลูกปืนไม่ดี ตลับลูกปืนจะได้รับผลกระทบ และประสิทธิภาพที่ควรจะเป็นจะไม่สามารถแสดงออกมาได้ ตัวอย่างเช่น ความแม่นยำที่ไม่ดีของส่วนติดตั้งกับตลับลูกปืนจะทำให้เกิดการเอียงสัมพัทธ์ของแหวนด้านในและด้านนอก ในขณะนี้ นอกจากโหลดไฟฟ้าของตลับลูกปืนแล้ว โหลดไฟฟ้าขอบจะเพิ่มขึ้นเพิ่มเติม ซึ่งจะทำให้อายุการใช้งานของตลับลูกปืนสั้นลง และที่ร้ายแรงกว่านั้น อาจนำไปสู่ความเสียหายเช่น การแตกหักของกรงและการติดขัด

กรุณาใช้เครื่องมือติดตั้งพิเศษต่อไปนี้สำหรับการติดตั้งและถอดออก

เครื่องทำความร้อนตลับลูกปืน

การติดตั้งเครื่องทำความร้อนตลับลูกปืนอย่างถูกต้องสามารถรับประกันอายุการใช้งานที่ยาวนานของตลับลูกปืนได้ ตลับลูกปืนแบบลูกกลิ้งเป็นชิ้นส่วนเครื่องกลที่เชื่อถือได้และมีอายุการใช้งานยาวนานหากติดตั้งและบำรุงรักษาอย่างถูกต้อง หลังจากใช้เครื่องทำความร้อนแบบเหนี่ยวนำเพื่อให้ความร้อน แบริ่งจะขยายตัวออกไปในทิศทางทรงกระบอก ซึ่งสามารถหลีกเลี่ยงความเสียหายระหว่างการติดตั้งได้ เครื่องทำความร้อนแบบเหนี่ยวนำเป็นหนึ่งในวิธีการทำความร้อนที่มีความเป็นวิทยาศาสตร์มากที่สุด ซึ่งไม่จำเป็นต้องมีการอุ่นล่วงหน้า และสามารถทำความร้อนได้ถึง 110°C ในเวลาเพียงไม่กี่วินาทีหรือไม่กี่นาที ขึ้นอยู่กับน้ำหนักของตลับลูกปืน โดยไม่ทำลายการหล่อลื่นที่มีอยู่ก่อน

เครื่องมือถอดลูกปืน

เมื่อสภาพการติดตั้งของตลับลูกปืนอยู่ในสถานการณ์ต่อไปนี้ สามารถใช้เครื่องมือดึงพิเศษสำหรับการถอดออกได้ (a) รูปทรงเพลา: เพลาทรงกระบอก, รูปทรงขนาดเส้นผ่านศูนย์กลางรูในของแหวนลูกปืน: รูทรงกระบอก. (b) รูปทรงเพลา: เพลากระบอก, รูปทรงขนาดเส้นผ่านศูนย์กลางรูในของแหวนในลูกปืนที่มีบูชแน่น: รูเรียว. (c) รูปทรงเพลา: เพลาเรียว, รูปทรงขนาดเส้นผ่านศูนย์กลางรูในของแหวนในลูกปืน: รูเรียว. ในทั้งสองสถานะ น็อตล็อคของเพลา (หรือน็อตล็อคของบูชที่แน่น) ต้องถูกปลดออกในระหว่างการถอดประกอบ และน็อตล็อคต้องอยู่ในสถานะหลวม
