ตลับลูกปืนเม็ดกลมขนาดเล็กแบบมีหน้าแปลน

แบรนด์ :

MISUMI

ข้อควรระวัง

ราคาต่ำพิเศษ และยังตรงตามข้อกำหนดการสั่นสะเทือน Z1 Class ในอุตสาหกรรม
ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part07 คลิกที่นี่

รายละเอียดสินค้า

ตลับลูกปืนขนาดเล็กแบบมีหน้าแปลน
ตลับลูกปืนเม็ดกลมสเตนเลสขนาดเล็ก แบบมีหน้าแปลน โดยส่วนใหญ่มักใช้ในเครื่องมือและเครื่องจักรขนาดเล็ก เช่น ด้ามกรอฟัน และ ปั๊มขนาดเล็ก ตลับลูกปืนชนิดนี้มีหลายขนาดให้เลือกใช้งาน
[คุณสมบัติ]
● ตลับลูกปืนขนาดมาตรฐาน: ระบบเมตริก
● ขนาด เส้นผ่านศูนย์กลางรูใน (เล็กสุด/ใหญ่สุด) (mm.) : 10 และ 50
● ขนาด เส้นผ่านศูนย์กลางภายนอก (เล็กสุด/ใหญ่สุด) (mm.) : 26 และ 110
● ความหนา (น้อยสุด/ มากสุด) (mm.) : 8 และ 27
● ความละเอียดแม่นยำ (JIS) : Class 0
● ประเภทตลับลูกปืน : แบบปิด (แผ่นโลหะประกบ 2 ฝั่ง (ZZ))
● ทิศทางการรับโหลด : แรงตามแนวรัศมี
[การประยุกต์ใช้งาน]
ใช้เพื่อเป็นไกด์ และรองรับส่วนประกอบของเครื่องจักรที่มีการหมุน เช่น เพลา, ล้อ, พูลเล่ย์ และอื่นๆ

ภาพรวมผลิตภัณฑ์

· โหลดไฟฟ้าเบา ความเร็วปานกลาง/ต่ำ เหมาะสำหรับการหมุนที่ต้องการความแม่นยำปานกลาง และมีราคาต่ำเป็นพิเศษ
· ผลิตจากเหล็กแบริ่งมาตรฐานอุตสาหกรรมที่มีความแข็งผิวสูงและทนต่อการสึกหรอ
· Class การสั่นสะเทือนของผลิตภัณฑ์อยู่เหนือ Z1

■ข้อควรระวัติในการเลือก
· ความแตกต่างของสเปคระหว่างตลับลูกปืนคุณภาพสูงของ MISUMI และตลับลูกปืนแบบประหยัดของ MISUMI [B6901ZZ (ตลับลูกปืน/รองลื่นคุณภาพ MISUMI) และ C-E6901ZZ (ตลับลูกปืน/รองลื่นแบบประหยัดของ MISUMI)]
(ซีรีส์ประหยัด) ตลับลูกปืนเม็ดกลมร่องลึกขนาดเล็กพร้อมหน้าแปลน - ชีลด์คู่

(ซีรีส์ประหยัด) ตลับลูกปืนเม็ดกลมร่องลึกขนาดเล็กพร้อมหน้าแปลน - ชีลด์คู่

ดรออิ้งบอกขนาด

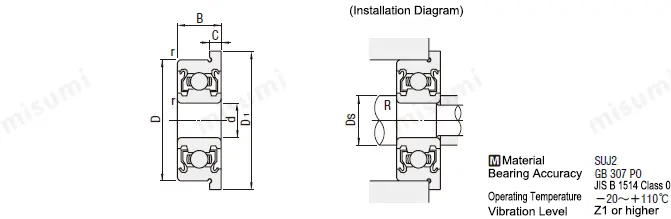

ดรออิ้งบอกขนาดของผลิตภัณฑ์และแผนภาพการติดตั้งของตลับลูกปืนเม็ดกลมร่องลึกแบบฝาปิดสองด้าน
ตลับลูกปืนเม็ดกลมร่องลึกขนาดเล็ก - ชีลด์คู่ ดรออิ้งบอกขนาดและการประกอบ

วัสดุ	ความแม่นยำของตลับลูกปืน	อุณหภูมิใช้งาน	ระดับการสั่นสะเทือน
เทียบเท่ากับ SUJ2	GB 307 P0 JIS B 1514 Class 0	-20 ถึง +110°C	Z1 หรือมากกว่า

ตารางข้อมูลจำเพาะ

จุดสำคัญในการตรวจสอบสินค้ารุ่นอีโคโนมี่ ①

รหัสสินค้า		เส้นผ่านศูนย์กลางรูใน d	เส้นผ่านศูนย์กลางภายนอก/O.D. D	ความกว้าง B	D₁	C	r (ต่ำสุด)	จุดสำคัญในการยืนยันสินค้าซีรีส์ประหยัด โหลดไฟฟ้าพิกัดพื้นฐาน		ความเร็วรอบที่อนุญาต rpm (ค่าอ้างอิง)	ขนาดการติดตั้ง		น้ำหนัก (กรัม) (อ้างอิง)
ชนิด	ลำดับที่	เส้นผ่านศูนย์กลางรูใน d	เส้นผ่านศูนย์กลางภายนอก/O.D. D	ความกว้าง B	D₁	C	r (ต่ำสุด)	Cr (ไดนามิก) N	Cor (คงที่) N	ความเร็วรอบที่อนุญาต rpm (ค่าอ้างอิง)	Ds (ต่ำสุด)	R (สูงสุด)	น้ำหนัก (กรัม) (อ้างอิง)
C-EFL	682ZZ	2	5	2.3	6.1	0.6	0.08	118	35	59500	2.7	0.08	0.22
	692ZZ	2	6	3	7.5	0.8	0.15	231	69	52500	3	0.15	0.48
	682AZZ	2.5	6	2.6	7.1	0.8		146	52	49700	3.7	0.08	0.36
	692AZZ	2.5	7	3.5	8.5	0.9		270	89	44100	3.85	0.15	0.68
	673ZZ	3	6	2.5	7.2	0.6	0.1	146	52	44000	3.6	0.08	0.33
	683ZZ		7	3	8.1	0.8	0.1	273	91	44000	3.9	0.1	0.53
	693ZZ		8	4	9.5	0.9	0.15	392	125	42000	4.2	0.15	0.97
	603ZZ		9	5	10.5	1		399	131	39000			1.63
	623ZZ		10	4	11.5	1		441	153	35000			1.86
	674ZZ	4	7	2.5	8.2	0.6	0.1	155	62	42000	4.6	0.08	0.35
	684ZZ		9	4	10.3	1	0.1	448	157	39000	5	0.1	1.14
	694ZZ		11		12.5	1	0.15	501	193	34000	5.2	0.15	1.96
	604ZZ		12		13.5		0.2	670	242	34000	5.6	0.2	2.53
	624ZZ		13	5	15		0.2	910	340	28000		0.2	3.53
	675ZZ	5	8	2.5	9.2	0.6	0.1	152	64	37000		0.08	0.41
	685ZZ		11	5	12.5	1	0.15	501	197	32000	6.2	0.15	2.18
	695ZZ		13	4	15		0.2	756	301	30000	6.6	0.2	2.84
	605ZZ		14	5	16		0.2	931	354	28000	6.6	0.2	3.85
	625ZZ		16	5	18		0.3	1210	469	25000	7.7	0.3	5.3
	676ZZ	6	10	3	11.2	0.6	0.1	326	137	32000	6.6	0.1	0.77
	686ZZ		13	5	15	1.1	0.15	756	308	28000	7	0.15	3.04
	696ZZ		15	5	17	1.2	0.2	945	371	28000	7.6	0.2	4.26
	606ZZ		17	6	19	1.2	0.3	1533	585	27000	8	0.3	6.61
	626ZZ		19	6	22	1.5	0.3	1635	620	22000	8	0.3	9.09
	678ZZ	8	12	3.5	13.6	0.8	0.1	361	176	28000	8.8	0.1	1.15
	688ZZ		16	5	18	1.1	0.2	1127	497	25000	9.6	0.2	4.47
	698ZZ		19	6	22	1.5	0.3	1393	606	25000	10	0.3	8.3
	608ZZ		22	7	25	1.5	0.3	2345	980	24000	10	0.3	13
	6702ZZ	15	21	4	22.5	0.8	0.2	656	407	11000	15.4	0.2	3.9
	6704ZZ	20	27		28.5		0.2	729	510	8500	20.4	0.2	6.3
C-MFL	104ZZ	4	10		11.6		0.15	497	189	33600	5.9	0.15	1.5
	105ZZ	5	10		11.6			301	118	35000	6		1.38
	126ZZ	6	12		13.6			501	204	30100	7.2		1.86
	148ZZ	8	14		15.6		0.15	572	270	26600	9.26		2.42

kgf = N × 0.101972

คุณสมบัติผลิตภัณฑ์

· รัศมีของช่องทางที่อยู่บนแหวนด้านในและด้านนอกจะมีขนาดใหญ่กว่ารัศมีของทรงกลมเล็กน้อย และมีลักษณะเป็นส่วนโค้ง รองรับโหลดแนวรัศมีเป็นหลัก
· นอกจากตลับลูกปืนแบบเปิดแล้ว ยังมีตลับลูกปืนที่มีฝาครอบกันฝุ่นเหล็ก ตลับลูกปืนที่มีซีลยางสัมผัส ตลับลูกปืนที่มีซีลยางไม่สัมผัส หรือ ตลับลูกปืนที่มีแหวนหยุดบนเส้นผ่านศูนย์กลางด้านนอกของแหวนรอบนอก
ตลับลูกปืนเม็ดกลมที่มีฝาครอบกันฝุ่นหรือซีลบรรจุ ถูกซีลด้วยจาระบีคุณภาพสูงในปริมาณที่เหมาะสม ตลับลูกปืนเม็ดกลมร่องลึกโดยทั่วไปใช้รังลูกปืนที่ปั๊มขึ้นรูปจากแผ่นเหล็ก ซึ่งมีแรงเสียดทานต่ำและระดับความแม่นยำที่ 0

■ คุณสมบัติของตลับลูกปืนรุ่นประหยัดของ MISUMI
(1) ทำไมตลับลูกปืนรุ่นประหยัดของ MISUMI ทุกชิ้นจึงต้องผ่านการทดสอบเสียงและการสั่นสะเทือน? และเรายืนยันที่จะผลิตสินค้าของเราในเกรด "Z1" ขึ้นไป
การทดสอบเสียงและการสั่นสะเทือนของตลับลูกปืนช่วยให้สามารถตรวจพบข้อบกพร่องได้ การสั่นของแบริ่งแบ่งออกเป็นระดับ Z0, Z1, Z2, Z3 และ Z4 (ยิ่งระดับสูง เสียงรบกวนและการสั่นจะยิ่งน้อยลง)
(ซีรีส์ประหยัด) ตลับลูกปืนเม็ดกลมร่องลึกขนาดเล็กพร้อมหน้าแปลน - ชีลด์คู่

(2) ทำไม MISUMI ถึงยืนยันที่จะใช้ 'ความหนาผนังมาตรฐาน' สำหรับตลับลูกปืนเม็ดกลมแบบประหยัด?
(ซีรีส์ประหยัด) ตลับลูกปืนเม็ดกลมร่องลึกขนาดเล็กพร้อมหน้าแปลน - ชีลด์คู่

(3) ทำไม MISUMI ถึงยืนยันที่จะใช้วัสดุ "เหล็กตลับลูกปืนประสิทธิภาพสูง" และ "สเตนเลส" สำหรับตลับลูกปืนรุ่นประหยัดของตน?
(ซีรีส์ประหยัด) ตลับลูกปืนเม็ดกลมร่องลึกขนาดเล็กพร้อมหน้าแปลน - ชีลด์คู่

* สินค้าที่หมุนเวียนในตลาดเป็นสินค้าที่คล้ายคลึงกับที่บริษัทของเราซึ่งสุ่มซื้อจากตลาดออนไลน์หรือออฟไลน์
* ข้อมูลการทดสอบได้มาจากการทดสอบโดยบริษัทของเรา ซึ่งใช้สำหรับอ้างอิงเท่านั้น

ข้อควรระวัง

เมื่อความแม่นยำของเพลาและตัวเสื้อตลับลูกปืนไม่ดี ตลับลูกปืนจะได้รับผลกระทบ และประสิทธิภาพที่ควรจะเป็นจะไม่สามารถแสดงออกมาได้ ตัวอย่างเช่น ความแม่นยำที่ไม่ดีของส่วนติดตั้งกับตลับลูกปืนจะทำให้เกิดการเอียงสัมพัทธ์ของแหวนด้านในและด้านนอก ในขณะนี้ นอกจากโหลดไฟฟ้าของตลับลูกปืนแล้ว โหลดไฟฟ้าขอบจะเพิ่มขึ้นเพิ่มเติม ซึ่งจะทำให้อายุการใช้งานของตลับลูกปืนสั้นลง และที่ร้ายแรงกว่านั้น อาจนำไปสู่ความเสียหายเช่น การแตกหักของกรงและการติดขัด

กรุณาใช้เครื่องมือติดตั้งพิเศษต่อไปนี้สำหรับการติดตั้งและถอดออก

เครื่องทำความร้อนตลับลูกปืน

การติดตั้งเครื่องทำความร้อนตลับลูกปืนอย่างถูกต้องสามารถรับประกันอายุการใช้งานที่ยาวนานของตลับลูกปืนได้
ตลับลูกปืนแบบลูกกลิ้งเป็นชิ้นส่วนเครื่องกลที่เชื่อถือได้และมีอายุการใช้งานยาวนานหากติดตั้งและบำรุงรักษาอย่างถูกต้อง
หลังจากใช้เครื่องทำความร้อนแบบเหนี่ยวนำเพื่อให้ความร้อน แบริ่งจะขยายตัวออกไปในทิศทางทรงกระบอก ซึ่งสามารถหลีกเลี่ยงความเสียหายระหว่างการติดตั้งได้ เครื่องทำความร้อนแบบเหนี่ยวนำเป็นหนึ่งในวิธีการทำความร้อนที่มีความเป็นวิทยาศาสตร์มากที่สุด ซึ่งไม่จำเป็นต้องมีการอุ่นล่วงหน้า และสามารถทำความร้อนได้ถึง 110°C ในเวลาเพียงไม่กี่วินาทีหรือไม่กี่นาที ขึ้นอยู่กับน้ำหนักของตลับลูกปืน โดยไม่ทำลายการหล่อลื่นที่มีอยู่ก่อน

เครื่องมือถอดลูกปืน

เมื่อสภาพการติดตั้งของตลับลูกปืนอยู่ในสถานการณ์ต่อไปนี้ สามารถใช้เครื่องมือดึงพิเศษสำหรับการถอดออกได้
(a) รูปทรงเพลา: เพลาทรงกระบอก, รูปทรงขนาดเส้นผ่านศูนย์กลางรูในของแหวนลูกปืน: รูทรงกระบอก.
(b) รูปทรงเพลา: เพลากระบอก, รูปทรงขนาดเส้นผ่านศูนย์กลางรูในของแหวนในลูกปืนที่มีบูชแน่น: รูเรียว.
(c) รูปทรงเพลา: เพลาเรียว, รูปทรงขนาดเส้นผ่านศูนย์กลางรูในของแหวนในลูกปืน: รูเรียว. ในทั้งสองสถานะ น็อตล็อคของเพลา (หรือน็อตล็อคของบูชที่แน่น) ต้องถูกปลดออกในระหว่างการถอดประกอบ และน็อตล็อคต้องอยู่ในสถานะหลวม

ตัวอย่างการใช้งาน

มอเตอร์

ยูนิตเฟือง/เกียร์
ยูนิตเฟือง 2 ชิ้น

เครื่องมือแปรรูปชิ้นงาน
3 เครื่องมือแปรรูปชิ้นงาน

อุปกรณ์อาหาร
4 อุปกรณ์อาหาร

เครื่องจักรทางการแพทย์
5 เครื่องจักรทางการแพทย์

เซมิคอนดักเตอร์
6 เซมิคอนดักเตอร์

แนะนำยี่ห้อ

MISUMI ซึ่งเป็นบริษัทสำนักงานใหญ่ ได้ให้บริการลูกค้าด้วยชิ้นส่วนคุณภาพสูงหลากหลายประเภท เช่น ชิ้นส่วนระบบอัตโนมัติ ชิ้นส่วนแม่พิมพ์ ชิ้นส่วนอิเล็กทรอนิกส์ เครื่องมือและวัสดุสิ้นเปลือง ฯลฯ อย่างรวดเร็วและแม่นยำตั้งแต่ก่อตั้งในประเทศญี่ปุ่นเมื่อปี 1963 โดยการรวบรวมแคตตาล็อกสินค้าอย่างอิสระและจัดตั้งระบบการตลาดสำหรับการขายสินค้าตรง ได้สร้างโหมดการดำเนินธุรกิจที่มีต้นทุนต่ำขึ้นมา และด้วยการจัดทำแผนสินค้ารายปีตามความคิดเห็นและความต้องการของลูกค้า ผลิตภัณฑ์แบรนด์เนม MISUMI ที่มีคุณภาพสูงจึงได้รับการพัฒนาอย่างต่อเนื่อง

MISUMI ก่อตั้งบริษัท MISUMI Precision Machinery Co., Ltd. ในประเทศจีนเมื่อเดือนมิถุนายน พ.ศ. 2546 และต่อมาได้เปลี่ยนชื่อเป็น MISUMI (China) Precision Machinery Trading Co., Ltd. ในเดือนมิถุนายน พ.ศ. 2550 โดยมีสำนักงานใหญ่ตั้งอยู่ที่เซี่ยงไฮ้ ตั้งแต่เริ่มต้นธุรกิจชิ้นส่วนมาตรฐานแม่พิมพ์ปั๊มขึ้นรูป ธุรกิจชิ้นส่วนมาตรฐาน FA ชิ้นส่วนมาตรฐานแม่พิมพ์พลาสติก และเครื่องมือเครื่องจักร ได้เริ่มต้นอย่างเป็นทางการตามลำดับ และการเติบโตอย่างรวดเร็วของ MISUMI ในประเทศจีนได้รับการสนับสนุนอย่างเต็มที่จากลูกค้า อุตสาหกรรมการผลิตของจีนมีศักยภาพไร้ขีดจำกัด นี่จึงเป็นเหตุผลที่ตลาดอุตสาหกรรมการผลิตของจีนกลายเป็นหนึ่งในอุตสาหกรรมที่มีการแข่งขันสูงที่สุดในโลก
ปรัชญาทางธุรกิจของ MISUMI ได้ถือกำเนิดขึ้น - กุญแจสู่การพัฒนาในอนาคตของอุตสาหกรรมการผลิตของจีนอยู่ที่ความสามารถในการแข่งขันด้านต้นทุน "คุณภาพ" และ "เวลา".
คุณภาพสินค้าของ MISUMI ถูกสร้างขึ้นโดย MISUMI ในประเทศญี่ปุ่นตลอดระยะเวลากว่า 40 ปีของการดำเนินธุรกิจ เรานำเสนอคุณภาพระดับโลกในราคาที่แข่งขันได้มาก ระยะเวลาการจัดส่งที่ระบุไว้ในแคตตาล็อกเป็นข้อตกลงระหว่างเราและลูกค้า การสอดคล้องตามมาตรฐานในเรื่องเวลาการจัดส่งของเราอยู่ที่ 99.96% อย่างเข้มงวด สำหรับ MISUMI เวลาของลูกค้าเป็นทรัพยากรที่มีค่าที่สุด ดังนั้นเราจึงรักษาคำมั่นสัญญาอย่างเคร่งครัด

MISUMI จะร่วมมือกับลูกค้าที่ให้ความสำคัญกับคุณภาพและเวลา และจะนำความรู้และศักยภาพของเรามีส่วนร่วมในการพัฒนาอุตสาหกรรมการผลิตของประเทศจีน
