ตลับลูกปืนเม็ดกลมขนาดเล็ก

· โหลดไฟฟ้าเบา ความเร็วปานกลาง/ต่ำ เหมาะสำหรับการหมุนที่ต้องการความแม่นยำปานกลาง และมีราคาต่ำเป็นพิเศษ
· ผลิตจากเหล็กแบริ่งมาตรฐานอุตสาหกรรมที่มีความแข็งผิวสูงและทนต่อการสึกหรอ
· Class การสั่นสะเทือนของผลิตภัณฑ์อยู่เหนือ Z1

■ข้อควรระวัติในการเลือก

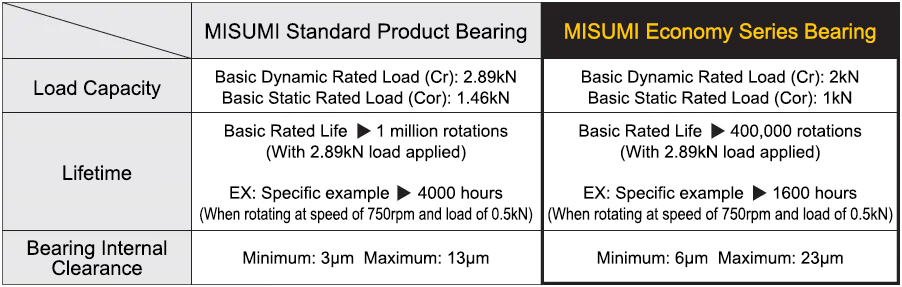

· ความแตกต่างของสเปคระหว่างตลับลูกปืนคุณภาพสูงของ MISUMI และตลับลูกปืนแบบประหยัดของ MISUMI [B6901ZZ (ตลับลูกปืน/รองลื่นคุณภาพ MISUMI) และ C-E6901ZZ (ตลับลูกปืน/รองลื่นแบบประหยัดของ MISUMI)]

จุดสำคัญในการยืนยันสินค้ารุ่นอีโคโนมี่

เส้นผ่านศูนย์กลางรูใน d (มม.)		การสวมคลอน, สวมเผื่อของผลิตภัณฑ์คุณภาพจาก MISUMI (μm)		ค่าความเคลียร์รันซ์ของสินค้ารุ่นอีโคโนมี่ (μm)
หรือมากกว่า	หรือต่ำกว่า	ต่ำสุด	สูงสุด	ต่ำสุด	สูงสุด
น้อยกว่า 10		2	13	7	15

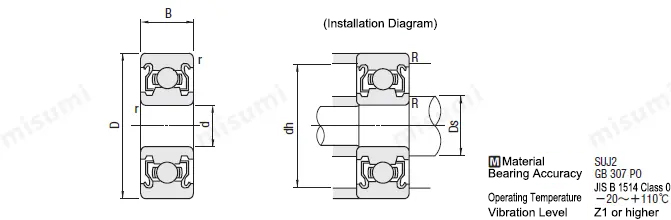

รหัสสินค้า		เส้นผ่านศูนย์กลางรูใน d	เส้นผ่านศูนย์กลางภายนอก/O.D. D	ความกว้าง B	r (ต่ำสุด)	จุดสำคัญในการยืนยันสินค้าซีรีส์ประหยัด โหลดไฟฟ้าพิกัดพื้นฐาน		ความเร็วรอบที่อนุญาต rpm (ค่าอ้างอิง)	ขนาดการติดตั้ง			น้ำหนัก (กรัม) (อ้างอิง)
ชนิด	ลำดับที่					Cr (ไดนามิก) N	Cor (คงที่) N		Ds (ต่ำสุด)	dh (สูงสุด)	R (สูงสุด)
C-E	602ZZ	2	7	3.5	0.15	270	89	42000	3.2	5.8	0.15	0.58
	682ZZ		5	2.3	0.08	146	52	53000	2.7	3.9	0.08	0.17
	692ZZ		6	3	0.15	270	90		3	4.8	0.15	0.38
	682AZZ	2.5		2.6	0.08	146	52	49700	3.7	4.9	0.08	0.29
	692AZZ		7	3.5	0.15	270	89	44100	3.85	5.65	0.15	0.55
	633ZZ	3	13	5	0.2	910	340	28000	4.6	11.4	0.2	3.33
	673ZZ		6	2.5	0.1	146	52	50000	3.6	5.4	0.08	0.2
	683ZZ		7	3		273	91	44000	3.9	5.8	0.1	0.45
	693ZZ		8	4	0.15	392	125	42000	4.2	6.8	0.15	0.83
	603ZZ		9	5		400	132	39000		7.8		1.45
	623ZZ		10	4		441	153	35000		8.8		1.66
	674ZZ	4	7	2.5	0.1	155	62	42000	4.6	6.4	0.08	0.29
	684ZZ		9	4		448	157	39000	5	7.8	0.1	1.01
	694ZZ		11		0.15	501	193	34000	5.2	9.8	0.15	1.75
	604ZZ		12		0.2	670	245		5.6	10.4	0.2	2.29
	624ZZ		13	5		910	340	28000		11.4		3.04
	634ZZ		16		0.3	938	366	25000	6	14	0.3	5.21
	675ZZ	5	8	2.5	0.1	153	92	37000	5.8	7.4	0.1	0.34
	685ZZ		11	5	0.15	501	197	32000	6.2	9.8	0.2	1.96
	695ZZ		13	4	0.2	756	301	30000	6.6	11.4		2.5
	605ZZ		14	5		931	354	28000		12.4		3.48
	625ZZ		16		0.3	1211	469	25000	7	14	0.3	4.86
	635ZZ		19	6		1635	627	22000		17		8.34
	636ZZ	6	22	7		2333	996	21000	8	20		14.5
	676ZZ		10	3	0.1	347	153	32000	7.04	9.3	0.1	0.68
	686ZZ		13	5	0.15	756	308	28000	7	11.8	0.2	2.69
	696ZZ		15		0.2	945	371		7.6	13.4		3.72
	606ZZ		17	6	0.3	1533	585	27000	8	15	0.3	6.08
	626ZZ		19			1638	620	22000		17		7.94
	687ZZ	7	14	5	0.15	819	357	28000	8.2	12.8	0.15	2.97
	697ZZ		17		0.3	1127	501	25200	9	15	0.3	5.12
	607ZZ		19	6		1568	637			17		7.51
	627ZZ		22	7		2345	980	21000		20		12.9
	678ZZ	8	12	3.5	0.1	380	192	28000	9.05	11.33	0.1	0.97
	688ZZ		16	5	0.2	1127	497	25000	9.6	14.4	0.2	4.02
	698ZZ		19	6	0.3	1393	606		10	17	0.3	7.18
	608ZZ		22	7		2345	980	24000		20		12
	628ZZ		24	8		2800	1113	20000		22		17
	638ZZ		28	9		3194	1388			26		30.3
	689ZZ	9	17	5	0.2	1204	574	25200	10.6	15.4	0.2	4.43
	699ZZ		20	6	0.3	1736	763	23800	11	18	0.3	8.33
	609ZZ		24	7		2380	1015	22400		22.8		14.7
	629ZZ		26	8		3185	1372	19600		24		19.3
C-MR	83ZZ	3	8	3	0.1	277	98	46900	4.3	7.4	0.1	0.51
	93ZZ		9	4	0.15	400	132	46200		7.9	0.15	1.18
	74ZZ	4	7	2.5	0.1	179	75	49700	4.8	6.3	0.1	0.29
	84ZZ		8	3		277	98	46900	5	7.4		0.56
	104ZZ		10	4	0.15	498	189	41300	5.9	8.8	0.15	1.42
	85ZZ	5	8	2.5	0.1	153	64	44100	5.8	7.4	0.1	0.34
	95ZZ		9	3	0.15	302	118	42000	6	8.2	0.15	0.58
	105ZZ		10	4		302	118			8.4		1.29
	115ZZ		11			501	198	37800	6.3	9.8		1.49
	106ZZ	6	10	3	0.1	348	153	38500	7	9.3	0.1	0.68
	126ZZ		12	4	0.15	501	205	35000	7.2	10.9	0.15	1.74
	117ZZ	7	11	3	0.1	319	141		8	10.5	0.1	0.72
	137ZZ		13	4	0.15	379	193	31500	9	11.6	0.15	2.02
	148ZZ	8	14			573	270	29400	9.2	12.8		2.16

kgf = N × 0.101972

· รัศมีของช่องทางที่อยู่บนแหวนด้านในและด้านนอกจะมีขนาดใหญ่กว่ารัศมีของทรงกลมเล็กน้อย และมีลักษณะเป็นส่วนโค้ง รองรับโหลดแนวรัศมีเป็นหลัก
· นอกจากตลับลูกปืนแบบเปิดแล้ว ยังมีตลับลูกปืนที่มีฝาครอบกันฝุ่นเหล็ก ตลับลูกปืนที่มีซีลยางสัมผัส ตลับลูกปืนที่มีซีลยางไม่สัมผัส หรือ ตลับลูกปืนที่มีแหวนหยุดบนเส้นผ่านศูนย์กลางด้านนอกของแหวนรอบนอก
ตลับลูกปืนเม็ดกลมที่มีฝาครอบกันฝุ่นหรือซีลบรรจุ ถูกซีลด้วยจาระบีคุณภาพสูงในปริมาณที่เหมาะสม ตลับลูกปืนเม็ดกลมร่องลึกโดยทั่วไปใช้รังลูกปืนที่ปั๊มขึ้นรูปจากแผ่นเหล็ก ซึ่งมีแรงเสียดทานต่ำและระดับความแม่นยำที่ 0

■ คุณสมบัติของตลับลูกปืนเม็ดกลมรุ่นประหยัดของ MISUMI
(1) ทำไมตลับลูกปืนเม็ดกลมรุ่นประหยัดของ MISUMI ทุกชิ้นจึงต้องผ่านการทดสอบเสียงรบกวนและการสั่น? และทำไมเราจึงยืนยันที่จะผลิตสินค้าในระดับ "Z1" ขึ้นไป
 การทดสอบเสียงรบกวนและการสั่นของตลับลูกปืนช่วยให้สามารถตรวจพบข้อบกพร่องได้ การสั่นของแบริ่งแบ่งออกเป็นระดับ Z0, Z1, Z2, Z3 และ Z4 (ยิ่งระดับสูง เสียงรบกวนและการสั่นจะยิ่งน้อยลง)

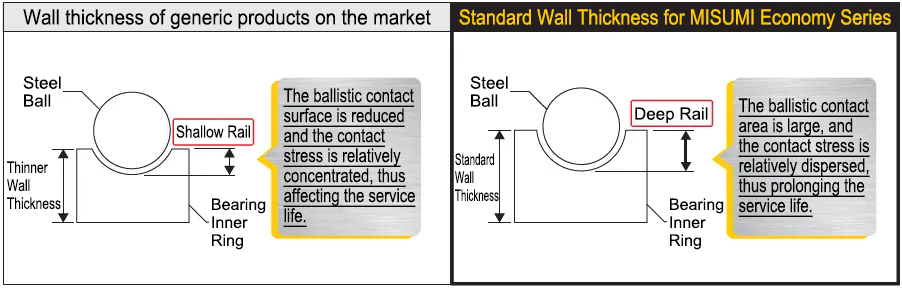

(2) ทำไม MISUMI ถึงยืนยันที่จะใช้ 'ความหนาผนังมาตรฐาน' สำหรับตลับลูกปืนเม็ดกลมแบบประหยัด?

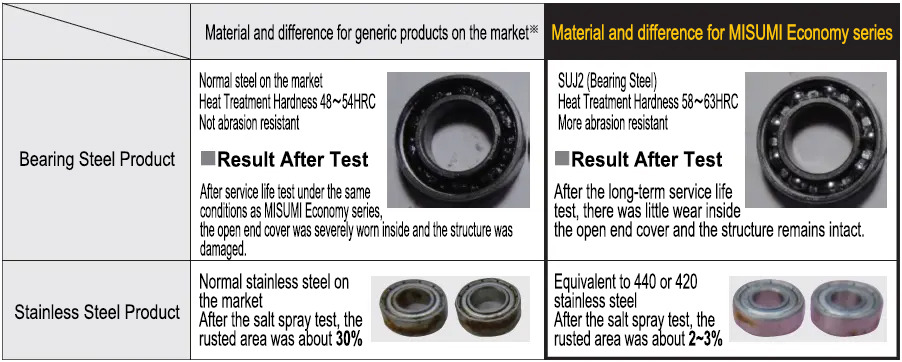

(3) ทำไม MISUMI ถึงยืนยันที่จะใช้วัสดุ "เหล็กตลับลูกปืนประสิทธิภาพสูง" และ "สเตนเลส" สำหรับตลับลูกปืนรุ่นประหยัดของตน?

* สินค้าที่หมุนเวียนในตลาดเป็นสินค้าที่คล้ายคลึงกันที่บริษัทของเราสุ่มซื้อจากตลาดออนไลน์หรือออฟไลน์
* ข้อมูลการทดสอบได้มาจากการทดสอบโดยบริษัทของเรา ซึ่งใช้สำหรับอ้างอิงเท่านั้น

เมื่อความแม่นยำของเพลาและตัวเสื้อตลับลูกปืนไม่ดี ตลับลูกปืนจะได้รับผลกระทบ และประสิทธิภาพที่ควรจะเป็นจะไม่สามารถแสดงออกมาได้ ตัวอย่างเช่น ความแม่นยำที่ไม่ดีของส่วนติดตั้งกับตลับลูกปืนจะทำให้เกิดการเอียงสัมพัทธ์ของแหวนด้านในและด้านนอก ในขณะนี้ นอกจากโหลดไฟฟ้าของตลับลูกปืนแล้ว โหลดไฟฟ้าขอบจะเพิ่มขึ้นเพิ่มเติม ซึ่งจะทำให้อายุการใช้งานของตลับลูกปืนสั้นลง และที่ร้ายแรงกว่านั้น อาจนำไปสู่ความเสียหายเช่น การแตกหักของกรงและการติดขัด

กรุณาใช้เครื่องมือติดตั้งพิเศษต่อไปนี้สำหรับการติดตั้งและถอดออก

เครื่องทำความร้อนตลับลูกปืน

การติดตั้งเครื่องทำความร้อนตลับลูกปืนอย่างถูกต้องสามารถรับประกันอายุการใช้งานที่ยาวนานของตลับลูกปืนได้ ตลับลูกปืนแบบลูกกลิ้งเป็นชิ้นส่วนเครื่องกลที่เชื่อถือได้และมีอายุการใช้งานยาวนานหากติดตั้งและบำรุงรักษาอย่างถูกต้อง หลังจากใช้เครื่องทำความร้อนแบบเหนี่ยวนำเพื่อให้ความร้อน แบริ่งจะขยายตัวออกไปในทิศทางทรงกระบอก ซึ่งสามารถหลีกเลี่ยงความเสียหายระหว่างการติดตั้งได้ เครื่องทำความร้อนแบบเหนี่ยวนำเป็นหนึ่งในวิธีการทำความร้อนที่มีความเป็นวิทยาศาสตร์มากที่สุด ซึ่งไม่จำเป็นต้องมีการอุ่นล่วงหน้า และสามารถทำความร้อนได้ถึง 110°C ในเวลาเพียงไม่กี่วินาทีหรือไม่กี่นาที ขึ้นอยู่กับน้ำหนักของตลับลูกปืน โดยไม่ทำลายการหล่อลื่นที่มีอยู่ก่อน

เครื่องมือถอดลูกปืน

เมื่อสภาพการติดตั้งของตลับลูกปืนอยู่ในสถานการณ์ต่อไปนี้ สามารถใช้เครื่องมือดึงพิเศษสำหรับการถอดออกได้ (a) รูปทรงเพลา: เพลาทรงกระบอก, รูปทรงขนาดเส้นผ่านศูนย์กลางรูในของแหวนลูกปืน: รูทรงกระบอก. (b) รูปทรงเพลา: เพลากระบอก, รูปทรงขนาดเส้นผ่านศูนย์กลางรูในของแหวนในลูกปืนที่มีบูชแน่น: รูเรียว. (c) รูปทรงเพลา: เพลาเรียว, รูปทรงขนาดเส้นผ่านศูนย์กลางรูในของแหวนในลูกปืน: รูเรียว. ในทั้งสองสถานะ น็อตล็อคของเพลา (หรือน็อตล็อคของบูชที่แน่น) ต้องถูกปลดออกในระหว่างการถอดประกอบ และน็อตล็อคต้องอยู่ในสถานะหลวม
