โช้คอัพ, แบบตั้งความหน่วงล่วงหน้า

แบบอยู่กับที่ โครงสร้างที่เรียบง่าย ใช้กันทั่วไปในกลไกเพื่อดูดซับพลังงานจากแรงกระแทก ผลิตภัณฑ์ นี้ไม่สามารถปรับได้ คุณสมบัติการบัฟเฟอร์ที่แตกต่างกันสามารถได้รับโดยการเปลี่ยนขนาดของรูโอเวอร์โฟลว์ภายใน จำนวนและตำแหน่งของรูโอเวอร์โฟลว์
ขึ้นอยู่กับความเร็วในการชนที่แตกต่างกัน มีความเร็วสูง (H), ความเร็วปานกลาง (M), และความเร็วต่ำ (L) มีประเภทรูระบายน้ำล้นเดี่ยวและประเภทรูระบายน้ำล้นหลายรูตามการเปลี่ยนแปลงในพื้นที่ระบายน้ำล้น

ข้อดีของการใช้แบบอยู่กับที่:
1. ปรับปรุงประสิทธิภาพการผลิต: อุปกรณ์สามารถทำงานได้ที่ความถี่สูงและความเร็วสูงเพื่อปรับปรุงประสิทธิภาพการผลิตเนื่องจากประเภทคงที่สามารถหยุดวัตถุที่กระทบได้อย่างราบรื่น
2. ยืดอายุการใช้งานของเครื่องจักร: บัฟเฟอร์สามารถดูดซับพลังงานที่เกิดจากการกระแทก ลดการกระแทกและการสั่นสะเทือนที่เกิดจากวัตถุต่อเครื่องจักรได้อย่างมาก และหลีกเลี่ยงความเสียหายที่เกิดจากการสั่นสะเทือนจากการกระแทก
3. ปรับปรุงคุณภาพของผลิตภัณฑ์: บัฟเฟอร์ช่วยลดแรงกระแทกที่เกิดจากวัตถุที่กระทบและผลกระทบที่ทำให้เกิดความเสียหาย ทำให้เครื่องจักรและอุปกรณ์ทำงานได้อย่างราบรื่น และปรับปรุงคุณภาพของผลิตภัณฑ์
4. ลดเสียงรบกวนได้อย่างมาก และสร้างสภาพแวดล้อมการทำงานที่เงียบ
5. ปรับปรุงความปลอดภัยของการทำงานของเครื่องจักร

■ คุณสมบัติของผลิตภัณฑ์
·โครงสร้างเรียบง่าย มีความเสถียรสูง
·มีผลการรองรับแรงกระแทกที่นุ่มนวลตลอดระยะการเคลื่อนที่ทั้งหมด

■ ผลิตภัณฑ์แบบอยู่กับที่ถูกแบ่งออกเป็น

ความเร็วในการชน	ความเร็วการชนสูงสุด	อุณหภูมิ สภาพแวดล้อมการใช้งาน ทำงาน	จำนวนรอบอ้างอิงในการเปลี่ยน
L สำหรับความเร็วต่ำ	Up to 1.0 m/s	-5 to 70°C	800,000 รอบ
M สำหรับความเร็วปานกลาง	Up to 2.0ม./วินาที
H สำหรับความเร็วสูง	Up to 3.5 ม. / วินาที

■ วัสดุของผลิตภัณฑ์

ขนาดเกลียวสกรูติดตั้ง (M)	วัสดุ		กระบวนการเตรียมผิว
M4 to M12	ตัวเครื่อง	12L14	การชุบออกไซด์สีดำ
M14 to M36		STKM11A
M4 to M10	ฝาครอบ	ไนล่อน
M12 to M36		ยูรีเทน

น็อตสต๊อปเปอร์
สามารถใช้ได้กับทั้งโช้คแบบมีฝาครอบและแบบไม่มีฝาครอบ การตั้งค่าบัฟเฟอร์ช่วยยืดอายุการใช้งานของกระดาษซับมัน

สเปค	ขนาดเกลียวสกรูติดตั้ง	S	H	L	ชนิดโช้คซับแรงกระแทก
	M	มม.	มม.	มม.	ยึดอยู่กับที่	สองสเตจ	การปรับ	การดูดซับโหลดหนัก
นัทสต๊อปเปอร์	M8 × 1.0	11	12.6	14	○	○	ไม่มี	ไม่มี
	M10 × 1.0	12.7	14.5	16	○	○	ไม่มี	ไม่มี
	M12 × 1.0	14	16	20	○	○	○	ไม่มี
	M14 × 1.5	19	21.6	27	○	○	○	ไม่มี
	M16 × 1.5	19	21.6	27	ไม่มี	ไม่มี	○	ไม่มี
	M20 × 1.5	26	29.7	35	○	○	○	ไม่มี
	M25 × 1.5	32	36.7	45	○	○	○	ไม่มี
	M25 × 1.5	32	36.7	65	○	ไม่มี	○	ไม่มี
	M27 × 1.5	32	36.7	45	ไม่มี	○	○	ไม่มี
	M36 × 1.5	46	53	80	○	ไม่มี	○	ไม่มี
	M42 × 1.5	50	57.7	100	ไม่มี	ไม่มี	ไม่มี	○

หน้าแปลนติดตั้ง
ติดตั้งโช้คขนาดใหญ่ ไม่จำเป็นต้องทำเกลียวชิ้นงาน สามารถยึดติดได้โดยตรงด้วยหน้าแปลน ติดตั้งง่าย

สเปค	ขนาดเกลียวสกรูติดตั้ง	M1	H	H1	H2	L	T	T1	ชนิดโช้คซับแรงกระแทก
	M	φ	มม.	มม.	มม.	มม.	มม.	มม.	Fix\ed	การดูดซับโหลดหนัก
หน้าแปลนติดตั้ง	M36 × 1.5	4－φ8.5	60	41	45	45	16	2	○	ไม่มี
	M42 × 1.5	4－φ8.5	60	41	45	45	16	2	ไม่มี	○
	2 1/2 × 12 UNF	4－φ10.5	89	70	55	55	16	2	ไม่มี	○

*น็อตสต๊อปเปอร์และหน้าแปลนติดตั้งต้องสั่งพร้อมกับโช้ค และไม่สามารถสั่งแยกได้

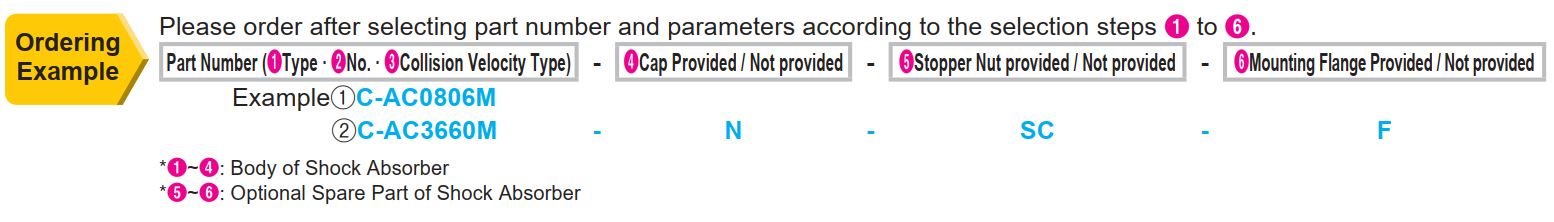

รหัสสินค้า			ฝาครอบ	นัทสต๊อปเปอร์	หน้าแปลน ติดตั้ง	ขนาดเกลียว สกรู ติดตั้ง (M)	ระยะเคลื่อนที่ (S)	พลังงานสูงสุด ที่ดูดซับ (E')		มวลเทียบเท่าสูงสุด (ผม') (กก.)	ความเร็วการชนสูงสุด (M/S)	ความยาวรวม (L)		L1	L2	T	t	d	d1	B (หน้ากว้างทั้งสองพื้นผิว)
ชนิด	ลำดับที่	ประเภทของความเร็วในการชน						ต่อรอบ (J)	ต่อนาที (J)			ฝาครอบ ให้	ฝาครอบไม่มีให้
C－AC	0404	L	- (มีให้) N (ไม่ได้จัดเตรียมไว้ให้)	ไม่มีให้	ไม่มีให้	M4 × 0.5	4	1.2	72	2.5	0.5	32.6	28.6	20.6	4	3	4	3	1.2	7
		M								1.2	1
		H								0.3	2
	0604	L				M6 × 0.75	4	1.8	108	4	0.5	33.6	29.6	21.1	4.5	3.3	4	4.6	1.8	8
		M								1.8	1
		H								0.4	2
	0805	L		- (ไม่ได้จัดเตรียมไว้ให้) SC (มีให้)		M8 × 0.75	5	1.2	72	2.5	0.5	37.1	32	22	5	4	5.1	6	1.8	11
		M								1.2	1
		H								0.3	2
	0806	L				M8 × 1.0	6	2.5	120	6.5	0.5	50	44	32	6	4	6	6.6	2.9	11
		M								2.5	1
		H								0.6	2
	1005	L				M10 × 1.0	5	3	180	7	0.8	38.7	32.7	21.7	6	4	6	8.6	3	12.9
		M								3	1.5
		H								1	3
	1008	L				M10 × 1.0	8	4	240	9	0.8	57	51	37	6	4	6	8.6	3	12.9
		M								4	1.5
		H								2	3
	1210	L				M12 × 1.0	10	5	300	30	0.8	69.2	60	44	6	4	9.2	10.3	3	14
		M								10	1.5
		H								5	3
	1412	L				M14 × 1.5	12	15	600	100	0.8	100.2	88.2	70.2	6	5	12	12	4	19
		M								50	1.5
		H								8	3
	1416	L				M14 × 1.5	16	20	660	150	0.8	123	111	89	6	5	12	12	4	19
		M								70	1.5
		H								10	3.0
	2020	L				M20 × 1.5	20	40	800	700	1	145.8	130	104	6	8	15.8	18	6	26
		M								200	2
		H								30	3.5
	2030	L				M20 × 1.5	30	50	900	700	1	155.8	140	104	6	8	15.8	18	6	26
		M								200	2
		H								30	3.5
	2050	L				M20 × 1.5	50	60	1100	1200	1	232.8	217	161	6	8	15.8	18	6	26
		M								400	2
		H								60	3.5
	2525	L				M25 × 1.5	25	80	1000	1000	1	154.5	136	106	5	10	18.5	22	8	32
		M								600	2.5
		H								200	4
	2550	L				M25 × 1.5	50	135	1500	1680	1	239	220.5	100	70.5	10	18.5	22	8	32
		M								900	2.5
		H								200	4
	2580	L				M25 × 1.5	80	150	2000	1200	1	335.5	317	100	137	10	18.5	22	8	32
		M								600	2.5
		H								150	4
	3660	L			- (ไม่ได้จัดเตรียมไว้ให้) F (มีให้)	M36 × 1.5	60	250	2080	2400	1	247	—	134	11	15	25	35	10	46
		M								1500	2.5
		H								400	4

1. แบบอยู่กับที่ โครงสร้างเรียบง่ายและติดตั้งง่าย
2. แบบอยู่กับที่ การออกแบบที่ย่อขนาดและความสามารถในการปรับตัวให้เข้ากับพื้นที่ได้อย่างดีเยี่ยม
3. แบบอยู่กับที่ดูดซับพลังงานได้อย่างราบรื่นและนุ่มนวล
4. แบบอยู่กับที่, สต็อกมากมายและการจัดส่งที่รวดเร็ว.
5. แบบอยู่กับที่มีอายุการใช้งานยาวนาน โดยมีการใช้งานถึง 800,000 ครั้งเป็นข้อมูลอ้างอิง
6. ผลิตภัณฑ์ประเภทคงที่ของ M08 ถึง M14 มาพร้อมกับแหวนรองป้องกันการคลายสองตัว และรูติดตั้งช่วยป้องกันการคลายได้อย่างมีประสิทธิภาพโดยไม่ต้องใช้การต๊าปเกลียว

1. ประเภทคงที่, อย่าใช้แรงบิดล็อคเกินค่าที่กำหนดในระหว่างการติดตั้งตามที่แสดงในตารางต่อไปนี้สำหรับรายละเอียด:

เส้นผ่านศูนย์กลางภายนอก/O.D. หยาบ (มม.)	M4ⅹ0.5	M6ⅹ0.75	M8ⅹ1.0	M10ⅹ1.0	M12ⅹ1.0	M14ⅹ1.5	M20ⅹ1.5	M25ⅹ1.5	M36ⅹ1.5	M42ⅹ1.5
แรงบิดขันแน่นของน๊อตตัวเมีย (N.m)	0.35	0.85	3.9	7.8	7.8	9.8	29.4	49	98	392

2. แบบอยู่กับที่, โปรดตรวจสอบว่าคลิปหัวหลุดหรือไม่
■ บัฟเฟอร์ที่มีการโหลดไฟฟ้าเกินจะทำให้ความดันภายในของสายยางบัฟเฟอร์เพิ่มขึ้นอย่างผิดปกติ ทำให้หัวคลิปหลุดออก และชิ้นส่วนภายในอาจกระเด็นออกมาและทำให้เกิดการบาดเจ็บได้
■ เมื่อบัฟเฟอร์ที่มีหัวคลิปกำลังทำงาน กรุณาให้ใบหน้าและส่วนอื่นๆ ของร่างกายอยู่ห่างจากมัน

3. แบบอยู่กับที่ โปรดระวังการกระเด็นของหัวบัฟเฟอร์ที่แตกเนื่องจากการกระแทก
■ การใช้งานเกินพิกัดจะทำให้หัวเสียหาย ซึ่งอาจทำให้เกิดการบาดเจ็บได้
■ แนะนำให้ติดตั้งฝาครอบป้องกันการกระเด็น

4. แบบอยู่กับที่, โปรดให้ความสนใจกับโหลดไฟฟ้าการเยื้องศูนย์ด้านข้างและมุมการเยื้องศูนย์ด้านข้าง.
■ เมื่อโหลดไฟฟ้าการเยื้องศูนย์ด้านข้างเกิน ±2.5 องศา จะทำให้แท่งร็อดลูกสูบโค้งงอ รีเซ็ตไม่ดี และเกิดแรงเสียดทานการเยื้องศูนย์ด้านใน ส่งผลให้ประสิทธิภาพลดลงและอาจทำให้ผลิตภัณฑ์แตกหักได้
กรุณาเล็งไปที่เส้นกึ่งกลางของแกนลูกสูบบัฟเฟอร์เพื่อการกระแทก (หากมุมการเยื้องศูนย์ด้านข้างมากกว่า ±2.5 องศา กรุณาใช้ตัวดูดซับการเยื้องศูนย์เชิงมุม (ช่วงการเยื้องศูนย์ด้านข้าง: ± ภายใน 10 องศา)

5. ประเภทคงที่, ช่วงอุณหภูมิใช้งาน
■ กรุณาใช้บัฟเฟอร์ภายในช่วงอุณหภูมิที่ระบุ
▪ การใช้งานนอกช่วงที่กำหนดจะลดอายุการใช้งานของซีลบรรจุและฟองน้ำสะสมแรงดัน และทำให้บัฟเฟอร์แตก

6. แบบอยู่กับที่, ข้อกำหนดสภาพแวดล้อมการใช้งาน
■ กรุณาอย่าใช้ในสภาวะสุญญากาศที่มีความดันปานกลางหรือสูง
■ รักษาเพลานำให้สะอาด และหลีกเลี่ยงไม่ให้ผงตัด, น้ำหล่อเย็น, น้ำ ฯลฯ ติดกับเพลานำ มิฉะนั้นจะทำให้ซีลเสียหาย, น้ำมันรั่ว, การทำงานของบัฟเฟอร์ไม่ดี, และบัฟเฟอร์เสียหาย
*หากคุณจำเป็นต้องใช้ในสภาพแวดล้อมที่มีน้ำยาหล่อเย็น กรุณาเลือกผลิตภัณฑ์ซีรีส์บัฟเฟอร์ทนน้ำยาหล่อเย็นของ Misumi ดูเว็บไซต์อย่างเป็นทางการของ MISUMI


ภาพวาดตัวอย่างการใช้งานมีไว้เพื่อวัตถุประสงค์ในการให้ข้อมูลเท่านั้น
