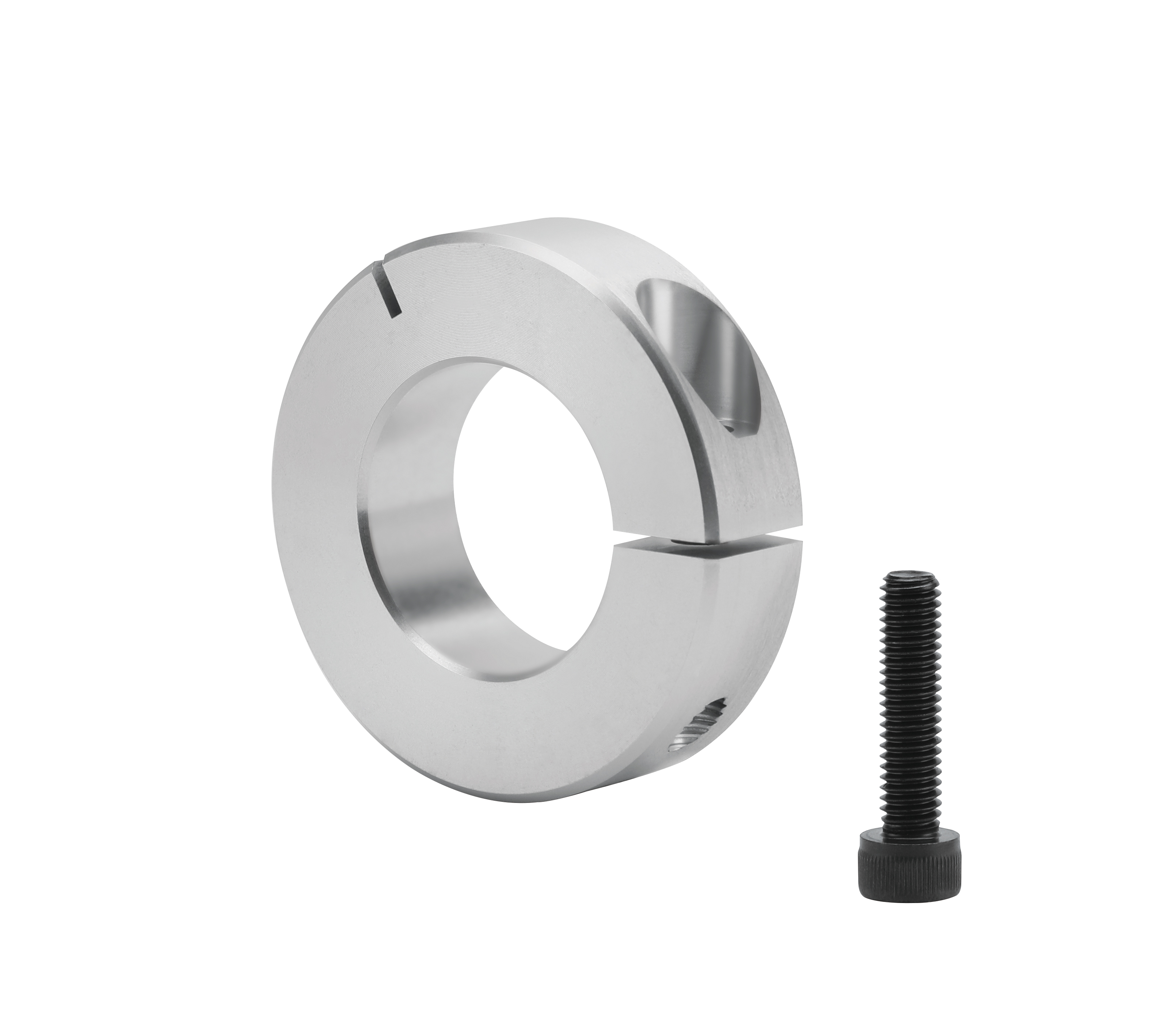

ชนิดแคลมป์ปลอกเพลา

ปลอกเพลา ยึดอยู่กับที่ อยู่กับ เพลา ทำให้สามารถใช้งานฟังก์ชั่นต่างๆ ได้ เช่น สต๊อปเปอร์ การวางตำแหน่ง ชิ้นส่วนบน เพลา การยึดชิ้นส่วนที่หมุน และอื่นๆ

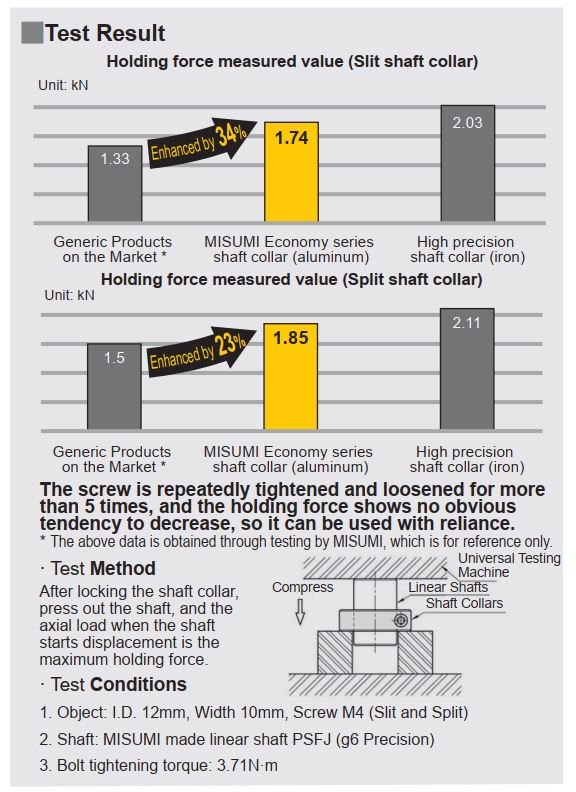

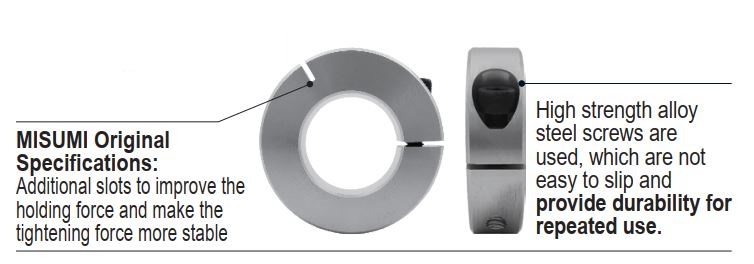

สเปคดั้งเดิมของมิซูมิ: แหวนตัวนอกมีการทำร่องเพิ่ม และวัสดุอะลูมิเนียมทำให้มีแรงเหนี่ยวรั้งที่สูง


D คือความเผื่อก่อนตัด
ลักษณะของซีรีย์ ความคุ้มค่า อาจมีความแตกต่างของสีและรอยขีดข่วนเล็กน้อย

กรุณาสั่งซื้อหลังจากเลือก รหัสรุ่น/ Part number และพารามิเตอร์ตามขั้นตอนการเลือก ถึง .

		รหัสสินค้า (ชนิด·D)	—	B
		C-SCSAW8	—	10



รหัสสินค้า		B การเลือก	D1	M (เกลียวหยาบ)	d	H	(W)	X	Y
ประเภท	D
C-SCSAW	6	8	20	M3	3.4	6	1	6	4
		10		M4	4.5	7.5
	8	8	25	M3	3.4	6	1.5	8	5
		10		M4	4.5	7.5
	10	8	30	M3	3.4	6		9
		10		M4	4.5	7.5
	12	8	30	M3	3.4	6		10
		10		M4	4.5	7.5
	15	10	34	M4	4.5	7.5		11.5	6
		12	35	M5	5.5	9		12
	16	10	35	M5	5.5	9		12
		12
	20	12	40	M5	5.5	9		14	7
		15	45	M6	6.6	12		15	8
	25	12	45	M5	5.5	9		17	7
		15	50	M6	6.6	12		18	10
	30	15	55					20

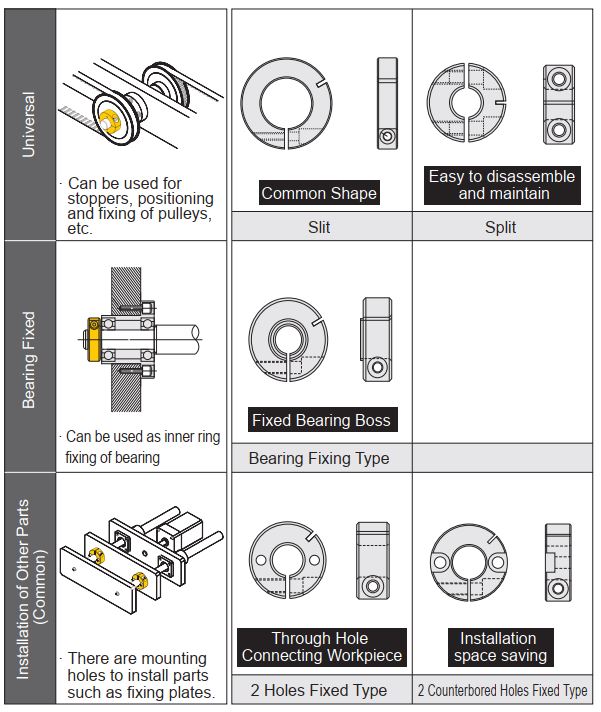

■ กลุ่มผลิตภัณฑ์

คุณสมบัติ 1: ปลอกเพลา ได้ ยึดอยู่กับที่ ที่ด้านหนึ่งของชิ้นส่วนที่กำลังหมุนและใช้สำหรับยึดตาม ตามแนวแกน ของชิ้นส่วนที่กำลังหมุน
คุณสมบัติ 2: ปลอกเพลา ได้ ยึดอยู่กับที่ ที่ปลายด้านหนึ่งของ เพลา ไกด์ และใช้เป็น สต๊อปเปอร์ ของ กลไก ระบบเคลื่อนที่แนวเส้นตรง โดยใช้ เพลา ไกด์ เป็น รางไกด์
คุณสมบัติ 3: ปลอก เพลา สองตัวถูกยึดและ ยึดอยู่กับที่ ที่ปลายทั้งสองของชิ้นส่วนบน เพลา และตำแหน่งด้านหน้าและด้านหลังของชิ้นส่วน แบบปรับได้ เพื่อให้ปลอกคอ เพลา ทั้งสองใช้สำหรับ การวางตำแหน่ง ตามแนวแกน ของชิ้นส่วน
คุณสมบัติ 4: เนื่องจากเพลายึดด้วยสกรูล็อคที่ปลาย จึงสามารถหลีกเลี่ยงความเสียหายของส่วนเพลาหลังการใช้งานได้
คุณสมบัติ 5: ชนิดมีร่องสลิท มีแรงยึดแน่นกว่าปลอก ชุดสกรู ปลอกเพลา

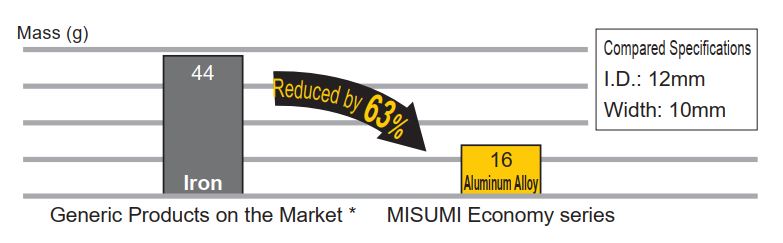

คุณสมบัติ 6: ใช้วัสดุอะลูมิเนียมเพื่อให้มีน้ำหนักเบา


① หากมีข้อกำหนดในการป้องกันสนิม โปรดให้ความสำคัญเป็นอันดับแรกกับสินค้าที่มีการชุบผิวด้วยนิกเกิลแบบไม่ใช้ไฟฟ้าหรือสินค้าที่ทำจาก SUS304
(2) เลือกรุ่นตามสถานการณ์การใช้งานและอ้างอิงถึงโหลดตามแนวแกนสูงสุดและเลือกแรงบิดขันแน่นที่ดีที่สุดสำหรับการจัดการ
(3) เนื่องจาก ปลอกเพลา ไม่แข็ง รอยแผลเป็นจึงเกิดขึ้นได้ง่ายหลังจากการชน เก็บให้เหมาะสมหลังจากถอดบรรจุภัณฑ์ภายนอก
